众仪ZT219的20A档电路搪锡应慎重！

fengfeizi

这下补锡的要退锡了，楼主细心......

fengfeizi

本身康铜丝取值就是相近理论标准点，其实厂家常规做法都是钳夹康铜丝来校准大电流的，只是这个表取样点在铜箔上段而已。

光速飞行

fengfeizi 发表于 2018-2-28 15:23
本身康铜丝取值就是相近理论标准点，其实厂家常规做法都是钳夹康铜丝来校准大电流的，只是这个表取样点在铜 ...

这只能说在这个表上，其它表设计不一样，这个表康铜丝上端设计了一段双面铜箔，中间有过孔，非常坚固耐用，就为上锡而设计的。

散淡021

5448 发表于 2018-2-28 11:56
各人有各人的做法，百花齐放挺好的。我自己是用钳子的，不用动电烙铁，也不怕覆铜板烫坏。个人习惯问题， ...

是的
我们业余怎样玩都可以，只要自己高心。

看光速飞行测出的阻值和厂家的取样点，可能特意用小于0.01欧+双面宽铜泊来达到0.01欧
厂家实际单面部分烫锡，说明设计时考虑到了，但实际生产用料的铜含量出偏差。
很少看到其它厂家用烫锡来减少线路电阻（其它方面有，用在表上没看到）。

kyhwhb

散淡021 发表于 2018-2-28 15:55
是的
我们业余怎样玩都可以，只要自己高心。

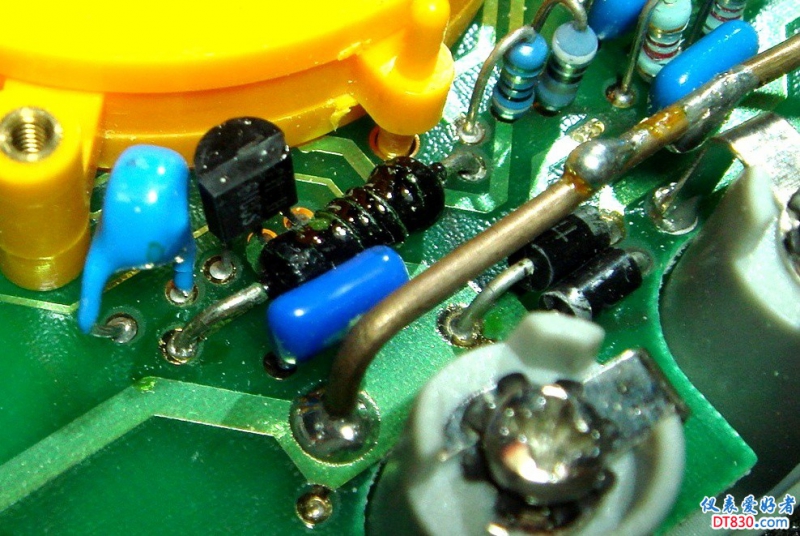

我一个早期的胜利DT890D万用表直接在康铜丝上搪锡调整电阻的。

勇闯沙滩

巍巍兴安 发表于 2018-2-28 16:38
我一个早期的胜利DT890D万用表直接在康铜丝上搪锡调整电阻的。

出现什么问题了？在康铜丝上搪锡调整电阻的。

kyhwhb

勇闯沙滩 发表于 2018-2-28 16:51
出现什么问题了？在康铜丝上搪锡调整电阻的。

新买来时就这样的，即出厂时调整的。

5448

散淡021 发表于 2018-2-28 15:55
是的
我们业余怎样玩都可以，只要自己高心。

我认为搪锡是为了通过大电流安全。参考其他表，都会有搪锡的大电流路径

5448

巍巍兴安 发表于 2018-2-28 16:38
我一个早期的胜利DT890D万用表直接在康铜丝上搪锡调整电阻的。

这是电阻丝调整大了，比如用钳子夹很了，加点焊锡就能微调了。散淡的意思是线路板搪锡调整电阻不常见。

wgsd

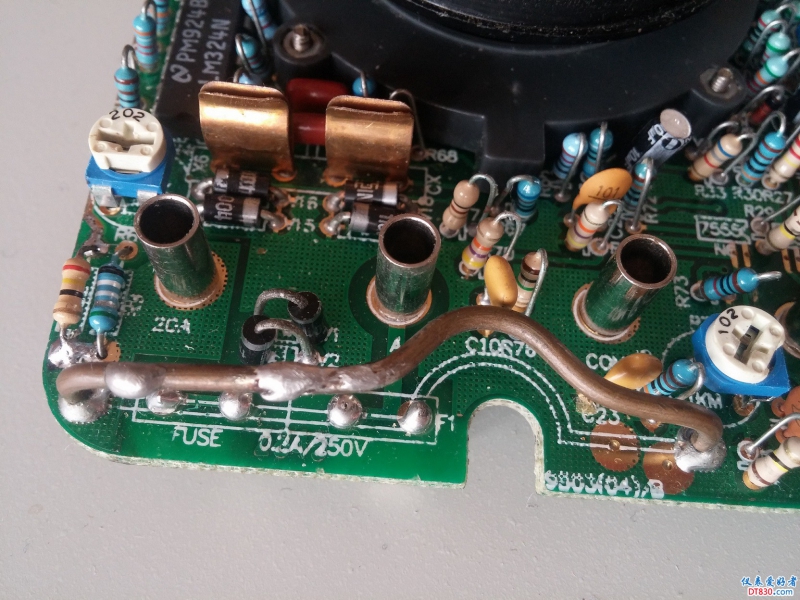

我也来个早年的，从来没测量过它的电阻丝（因为基本不测大电流），这次也测测，没想到厂家调的很仔细。

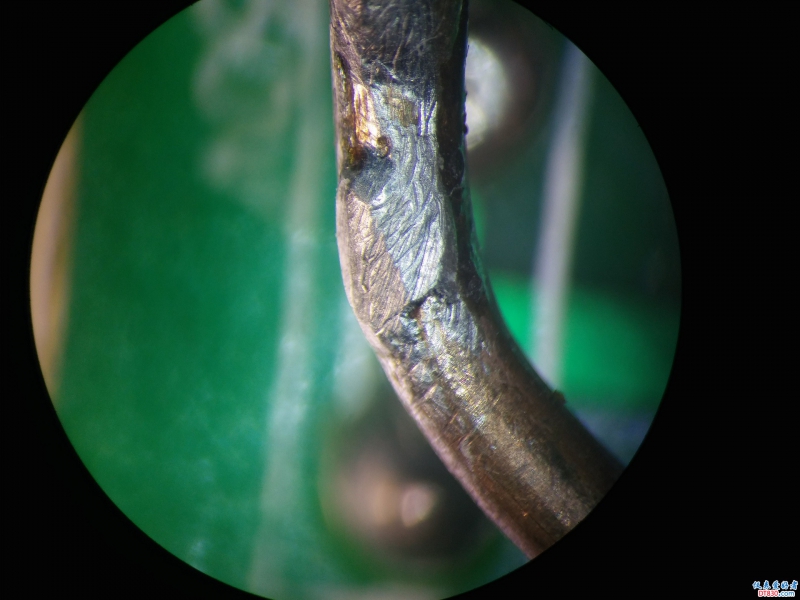

焊锡被厂家用锉修正过（细调）

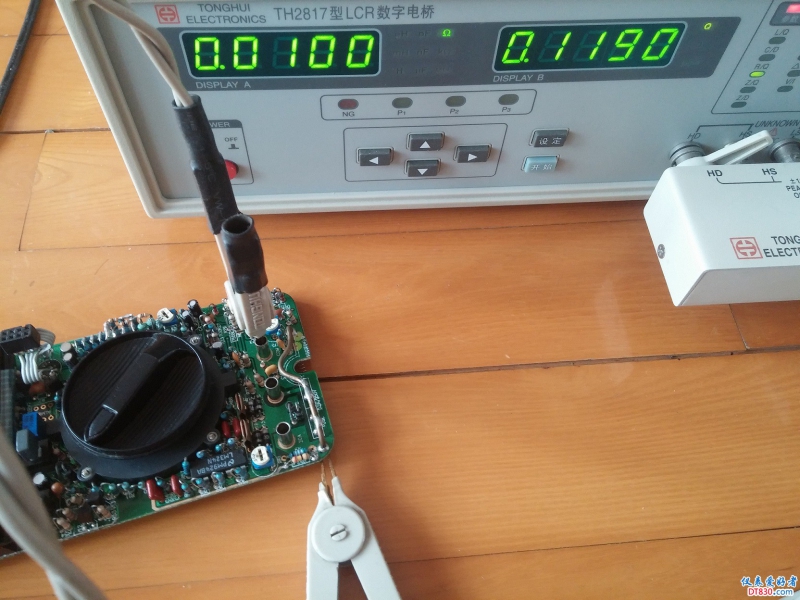

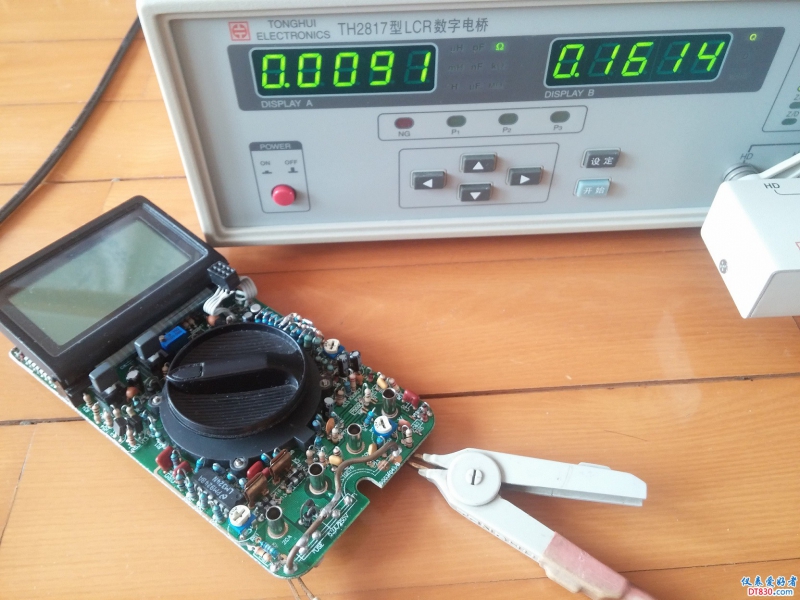

电阻丝阻值（频率100）

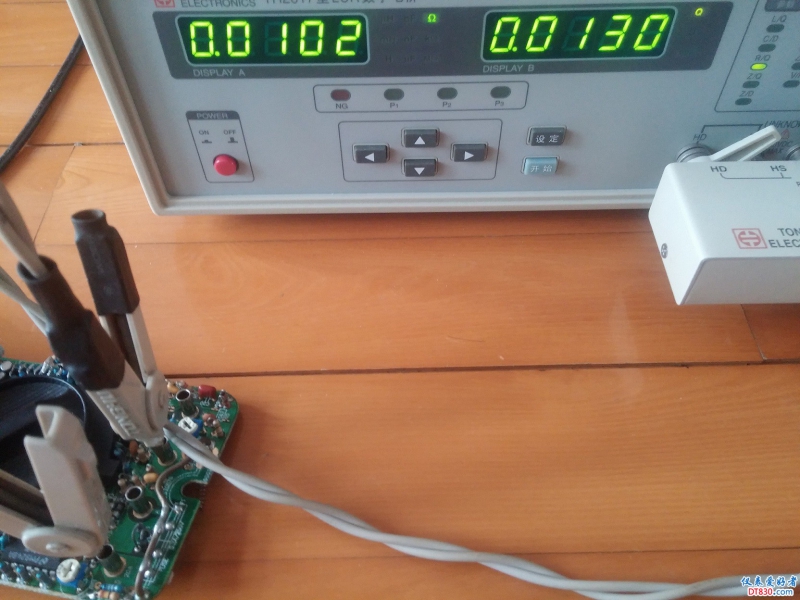

取样点到地（负端插座）

两插座间

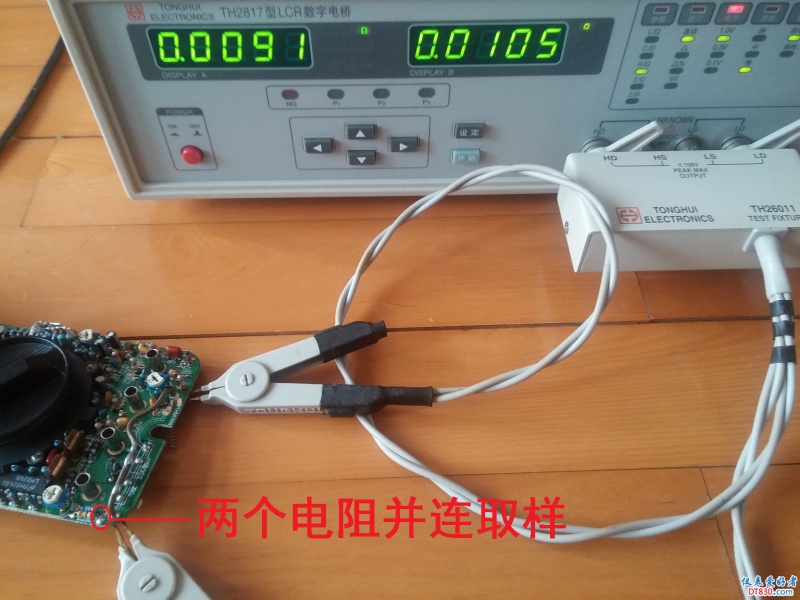

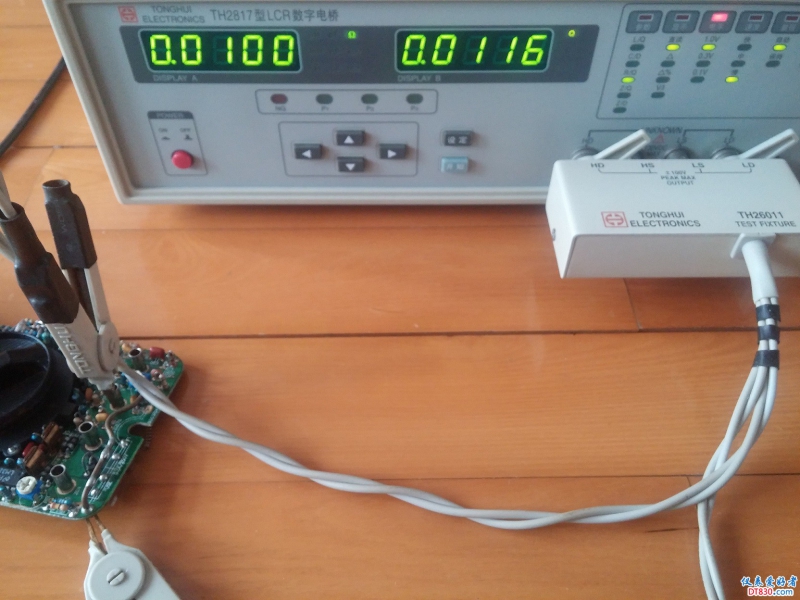

下面两张是1K频率（没出入）


细调时必须的焊锡（早年的表），你一钳子挟大了不上锡怎么办（电阻丝费掉）。现在的软件表，可以不上锡、不钳痕，只要阻值在一定的范围内，厂家不会费这个事（软件修正）。
