众仪ZT219的20A档电路搪锡应慎重！

wgsd

巍巍兴安 发表于 2018-2-28 16:38
我一个早期的胜利DT890D万用表直接在康铜丝上搪锡调整电阻的。

这是非单片机表必须的，也是最佳手段。

散淡021

wgsd 发表于 2018-2-28 18:32
我也来个早年的，从来没测量过它的电阻丝（因为基本不测大电流），这次也测测，没想到厂家调的很仔细。

焊 ...

219
厂家好像24C02里的都是原始数据，厂家没调过，如9nF电容档，几款不同型号的全是  1801（UT每块不同型号的不会一样）

不知20A档是否调过

应该生产工艺成熟的表厂，大多有压痕，再在上烫锡很少见。 UT现在新出的也很少看到康铜丝上烫了很多锡（感觉不好）。

散淡021

5448 发表于 2018-2-28 17:37
我认为搪锡是为了通过大电流安全。参考其他表，都会有搪锡的大电流路径 ...

对的，搪锡确实是为了减小线路电阻（安全），在其它方面厂家也用，已搪锡的朋友也是这个观点（我也差点搪锡，只是我不用电流档才没做）看到二头没搪还补满，原来厂家是为了调精度。

楼主仔细发现了取样点不在康铜丝旁，那二取样点内搪锡变成阻值调整（实际厂家单面铜泊没涂保护禄漆，就是调阻值，应改24C02里没有调整过）。

要是219的取样点在康铜丝旁，那双面铜泊全部搪满锡，20A就更安全了。


动过的朋友误差大了，那就再调回就是了。

219的二极档0.020V后归零到是没法调回，厂家说已在下批量产改回，（估计调整数据不在24C02里）

5448

散淡021 发表于 2018-2-28 20:05
对的，搪锡确实是为了减小线路电阻（安全），在其它方面厂家也用，已搪锡的朋友也是这个观点（我也差点搪 ...

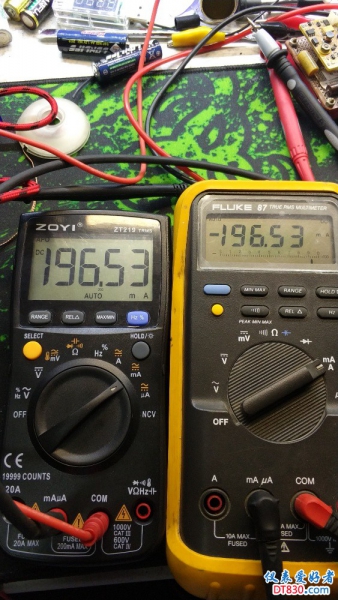

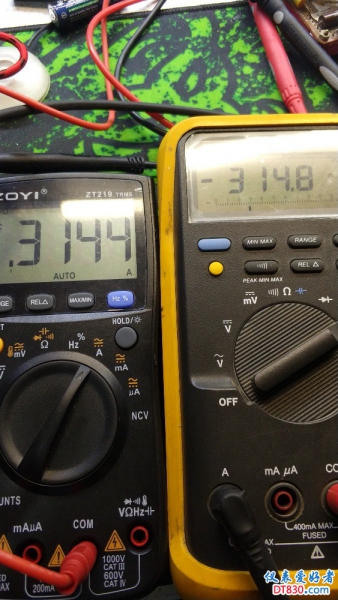

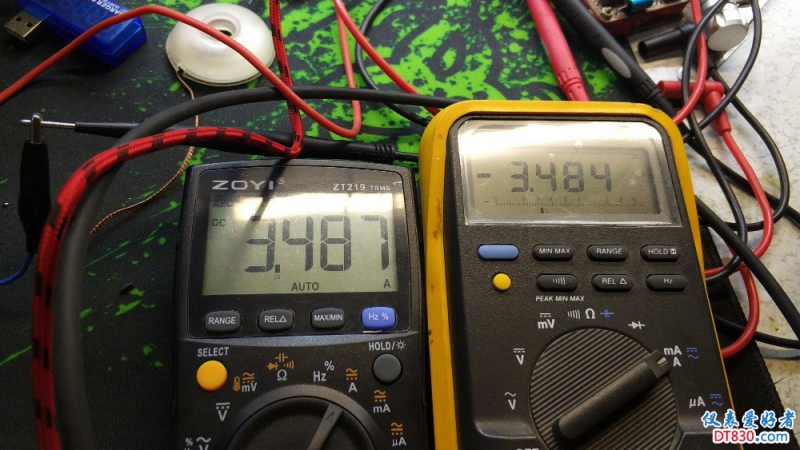

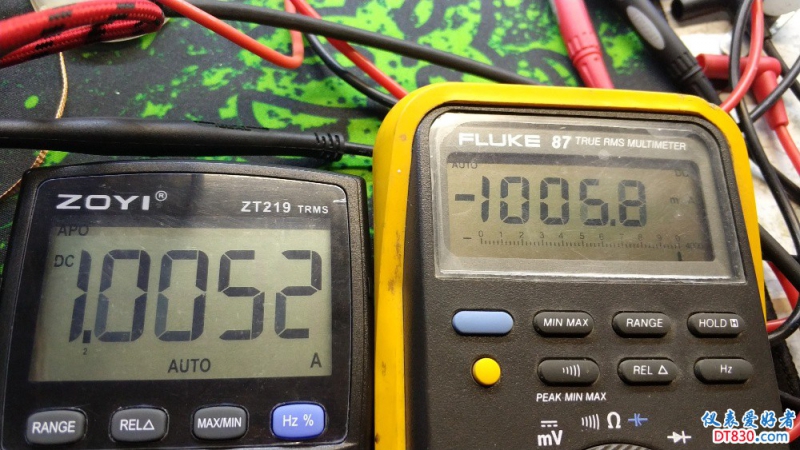

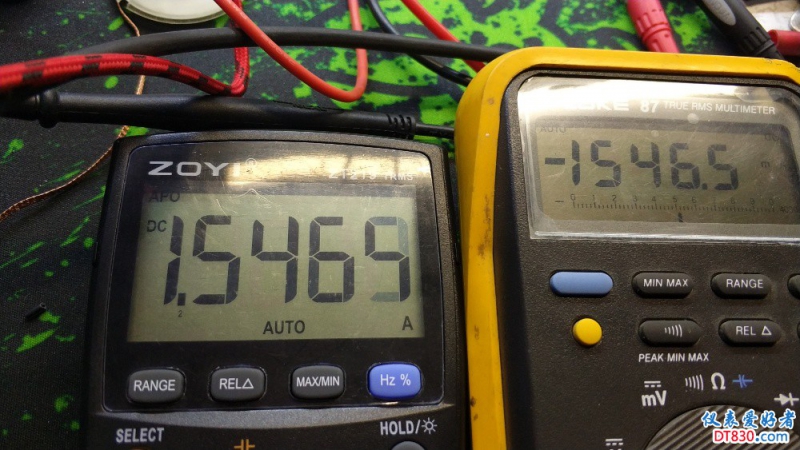

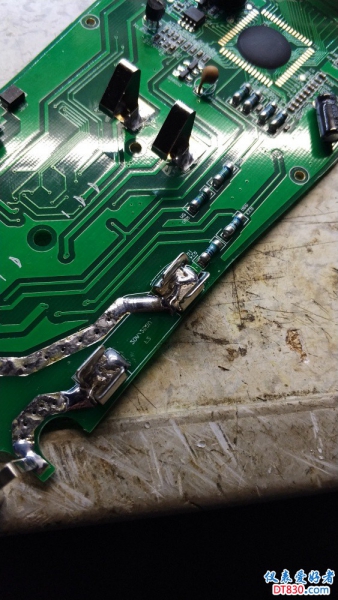

我补了锡，然后水口钳压痕，用另一个表慢慢调整的。电源也就3A的水平，也就调到了3A，87也是N年老表，大致按照87调的，毫安档还可以，A档位一般了

散淡021

5448 发表于 2018-2-28 20:43
我补了锡，然后水口钳压痕，用另一个表慢慢调整的。电源也就3A的水平，也就调到了3A，87也是N年老表，大 ...

20A档你算调的好的，

不错

wgsd

散淡021 发表于 2018-2-28 19:49
219
厂家好像24C02里的都是原始数据，厂家没调过，如9nF电容档，几款不同型号的全是  1801（UT每块不同型 ...

厂家调过的，2E、2F，（5A校正比例），每个表都不一样。
我的表D8、6F，糊涂周网友的是A5、6B。
如果厂家不调整，那么每个表的取样点到地插座的电阻都应该是0.01欧左右（如我的9203），就不会有火速飞行测的0.0126欧（超标）。

光速飞行

wgsd 发表于 2018-2-28 21:54
厂家调过的，2E、2F，（5A校正比例），每个表都不一样。
我的表D8、6F，糊涂周网友的是A5、6B。
如果厂家 ...

这个表厂方已经调试过了，我调到0.0100欧，去测量电流不准了，读数减少了，我调整回到0.0135欧，读数又准确了。

散淡021

wgsd 发表于 2018-2-28 21:54
厂家调过的，2E、2F，（5A校正比例），每个表都不一样。
我的表D8、6F，糊涂周网友的是A5、6B。
如果厂家 ...

这就好，应改调整

5448

这一段焊锡不只是20A档的路径，看准了。搪锡后又吸走的还要调校小电流档哈

rivrz

这帖子相见恨晚啊
