万用表
| 主题类别: |
评测（详细） |
| 仪表品牌: |
众仪（ZOYI） |
| 型号或关键字: |
ZT-X |
| 显示字数: |
9999字 |
我对表里的电路原理不懂，个人使用感觉与ZT219、ZT203等等应该是同样方案的表。
精度我没有基准，其他坛友会测的。
1、缺点：内部做工和用料比福禄克差（不是一个价位的，有些坛友喜欢比）。此表方案成熟稳定，功能超福禄克同类，建议厂家在有大量用户支持（喜欢）普通屏时，适量生产普通屏。
2、开机电流:碱性电池3.2V时28mA ，自动关机1uA（与刀位自动关机不同，按键表自动关机等于全关机（1uA左右）有的电池自放电大于1UA）。用按键表，只管开机不管关机（耗电大的问题后面解决）
3、二极档：开路电压3.24V，满量程3.000V，短路电流1.75mA 。（3V量程与主流指针表一样是亮点）。这次二极档和导通档合并，使用方便（大多人喜欢用会叫的二极档跑电路）。无单独导通档，切换次数也少按一次按钮。
4、电阻档：开路电压1V，短路电流：0.1uA至380uA。99.00欧档跳尾数还要多二下（此方案3位半的表感觉不出慢）。
开路1V电压，放便像指针表一样可估测三极管的放大能力（用手指一搭），也可兼顾3V二极档在测低电压电路时不安全改用电阻档测（如电子表等）。
5、DCV档在实际电路中测的稳定性算不错的，如测普通开关电源D极时：空载正常，带载表现不错。而不少表测不好，如UT71A，空载比310V高很多，带载那就乱叫不能测。
6、DCV档在测相对短稳的DCV时，各量程档末位数会缓慢来回跳一个字，9.999mV档尾数会缓慢来回跳1---3个字，DCV9.999mV档：正负0.005mV以下归零。ACV9.999mv无软件归零，DCV9.999mV档 有时不归零有时归零。电流档开路表笔都归零。（这些不是问题，还是算表现好的，或许是此方案因硬件限制使用到极限了；9.999mV和99.99欧）
7、交直流9.999mV档：同类低档表中的亮点，有些5位半的台表不过如此，同类价格是它10多倍的福禄克不如它，差二档。UT139C也差一档。
此档老鸟喜欢用来测电流永不烧表。
加恒流估测毫欧，100mA可分辨10微欧。
没有台表时可用背靠背看电压的跳动情况（台表方便精度高，玩具表短稳好，不要余热）
估测容抗和感抗、快速估测连接或接触处的发热情况等等（比热像仪快速精确）。
8、电容档：最小档开路表笔很稳定，是87V、F289、F287远远不如的。（ZT-X与ZT203一样底数应该再调大一点，要不环境变化了20pF以下有时不能测）
9、频率档：这表是双显示，可同时显示频率和占空比，很实用，修理电源等等跑交流信号就用它了（不熟的信号才用波波）。如电脑CPU 供电，从芯片到场管G极的测ACV用它很方便，同时看频率和占空比，频率不变，占空比变----电压也变，很实观。（工具好带来好的实用方式），非高压ACV 可用毫伏档里的频率，范围宽）
个人认为ZT-X等对搞维修作为常用炮灰表很不错，要做工好安全性高买福禄克，要功能强大实用买ZT-X、219、111。ZT-X、219等等，最适合第三方维修人员和业余爱好者。
当然有钱的，买DT4281、4282、TY720、1272A等等。
另外要说一下耗电，许多人没有用过反色屏，第一眼肯定喜欢，到手一看耗电，就会不爽。我考虑了还是实说，要不有人买了，不爽会骂的。
此表没有到手时我就担心二点，因为此表方案很成熟，其它没有问题，担心：继电器和屏背光耗电大。想好到手把背光电流改小。
1、 此表是用磁保持继电器，只有切换时有瞬时耗电，工作时零耗电（当时担心用电保持的）
2、此表背光是非稳压和恒流的，要改的话就更耗电了，
实测3.2V：总耗电流28mA,
2.8V ----10mA 左右
2.4V-----4mA 左右（普通屏无背光时耗电，2mA多一点，此机是双芯片）
实际反复试了，室外阳光下请用碱性5号电池，
室内灯灯光下请用镍氢5号电，亮度不刺眼，10mA以下（随电压下降电流也降）对镍氢电池那时不用担心耗电问题。
在暗处用，那就是反色背光屏的好处了（普通屏开背光有视角问题），镍氢电室外也可看看的，有阳光直射时用手挡一下。
以下图片都是镍氢2.5V时候拍的，充满2.9V时候很爽的。
另外请注意，环境温度低的时候，用不是全新的炭性5号电池，在切换按钮和开机时会暗屏或关机（3V磁保持和电保持都要60mA，这时候磁保持的还能用用，电保持只能关机），碱性和镍氢OK。
测了电阻档，电源3.2V----2.4V 时候，精度没变化，2.4V 表还没有报电压低。

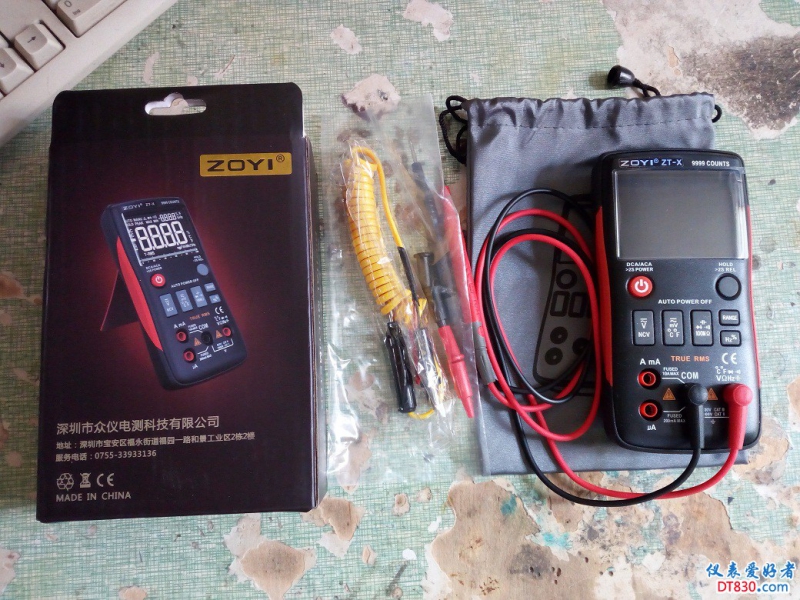

这次外包装正规了吧
(307.21 KB, 下载次数: 13)
(266.45 KB, 下载次数: 2)

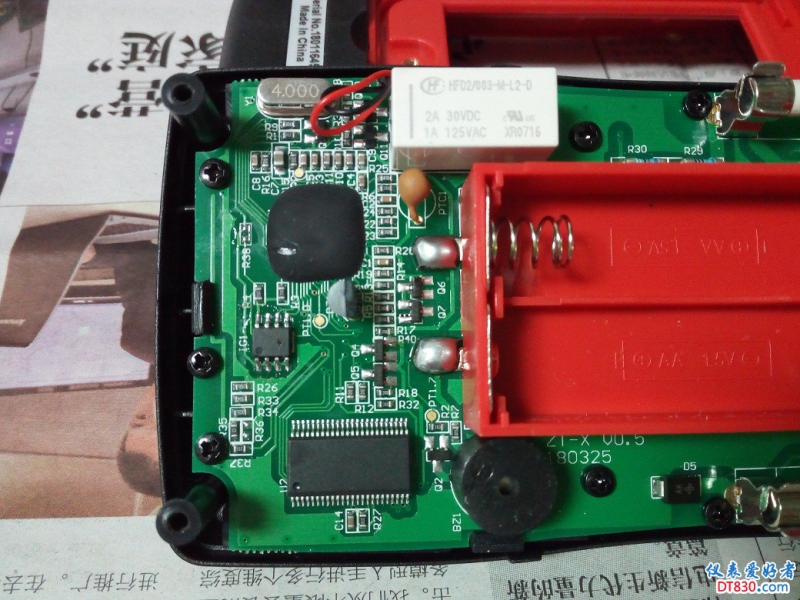

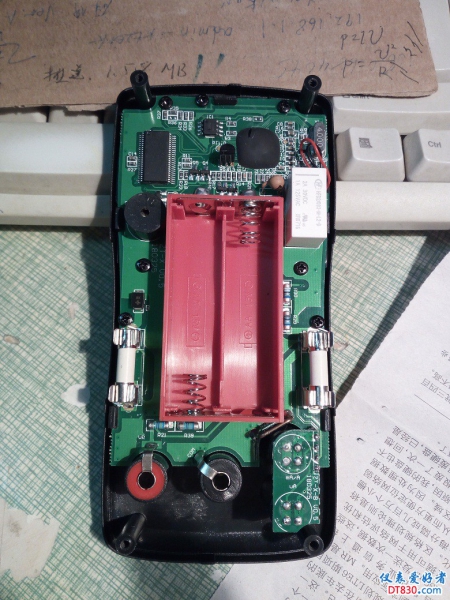

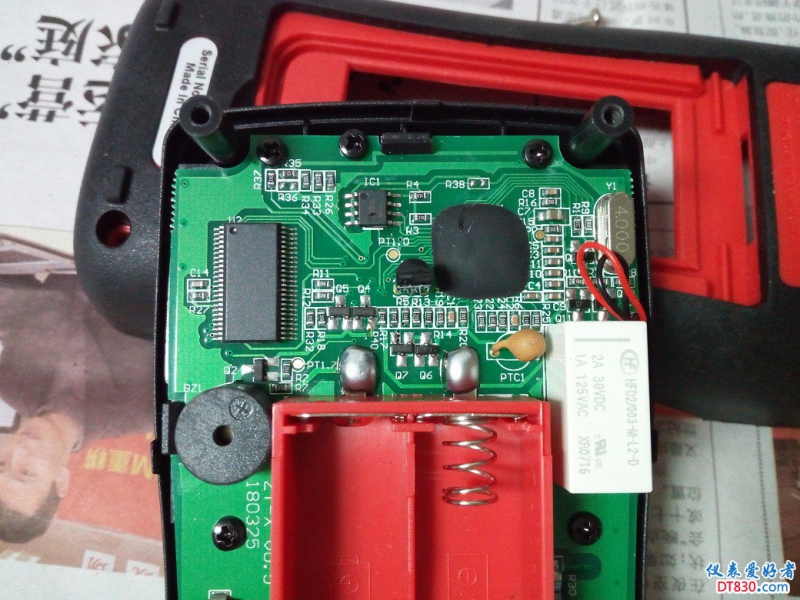

内部
(301.04 KB, 下载次数: 3)
(276.4 KB, 下载次数: 6)
(292.74 KB, 下载次数: 7)

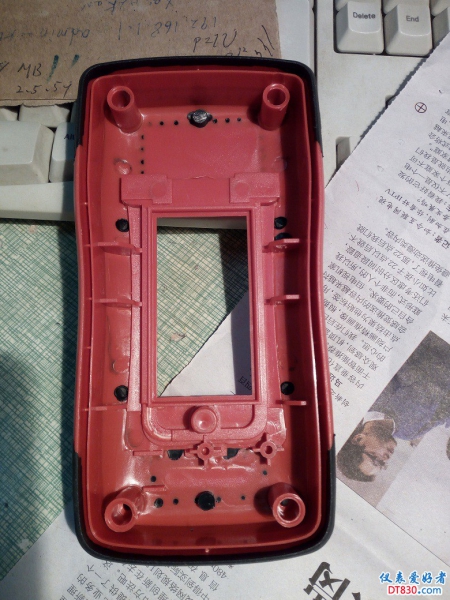

整体后盖是双层的，抗摔。
(293.75 KB, 下载次数: 3)

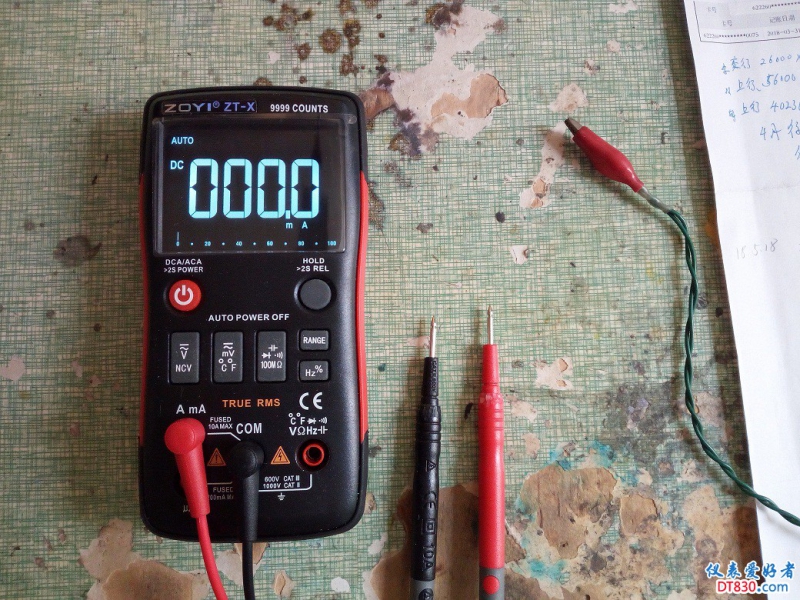

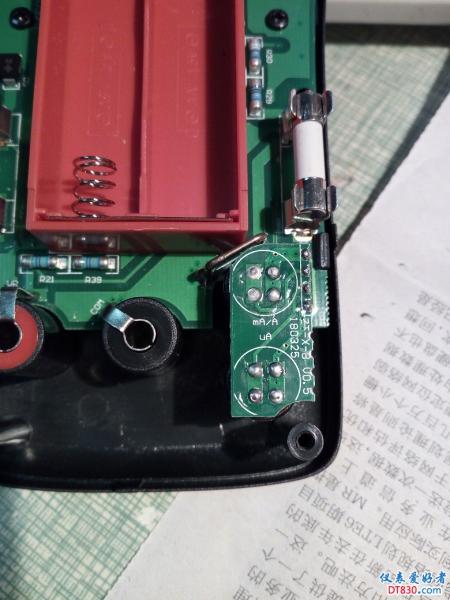

电流档切换很新颖方便快捷-----插入表笔自动搞定。
(227 KB, 下载次数: 4)

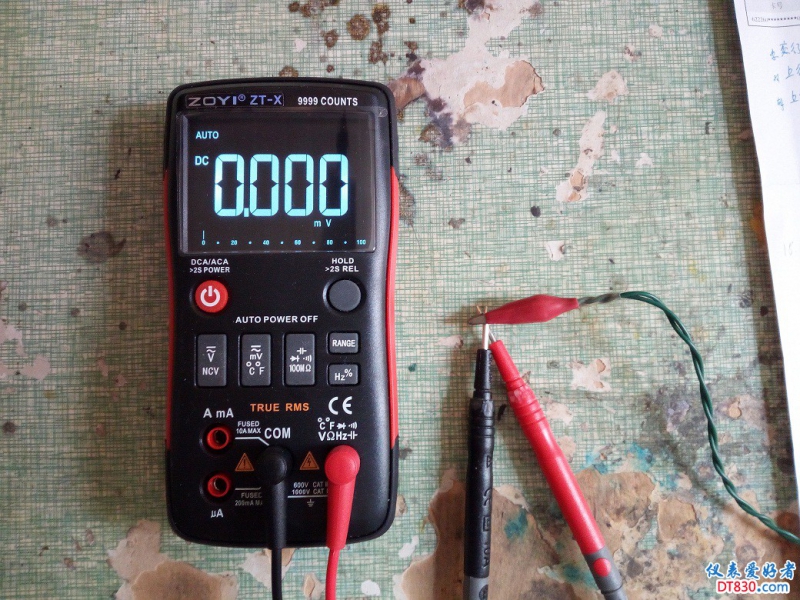

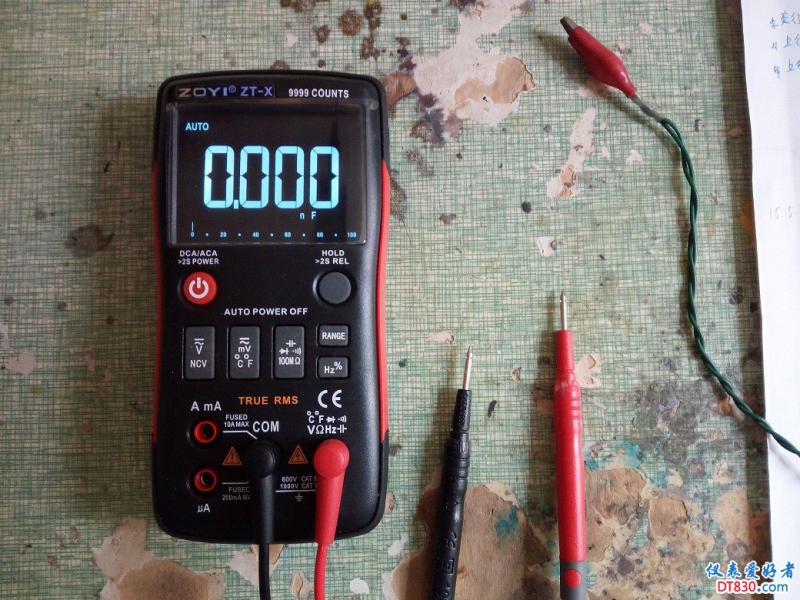

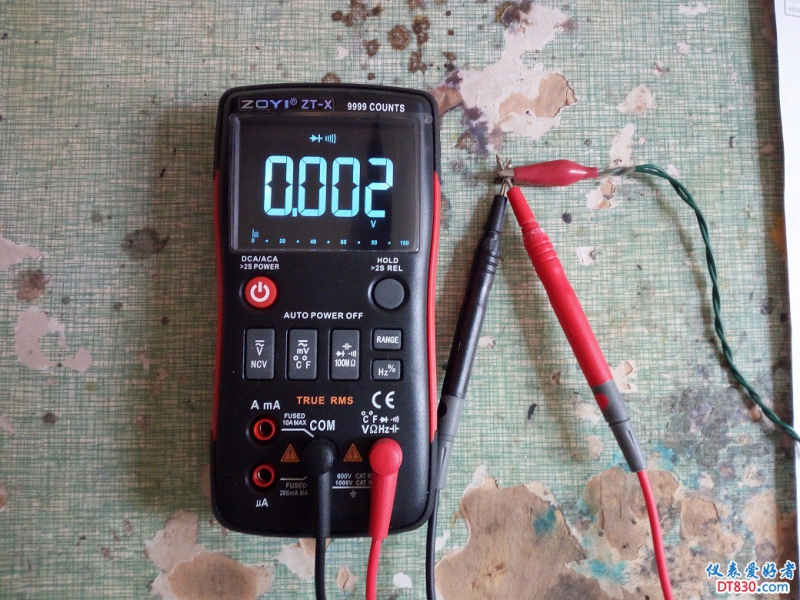

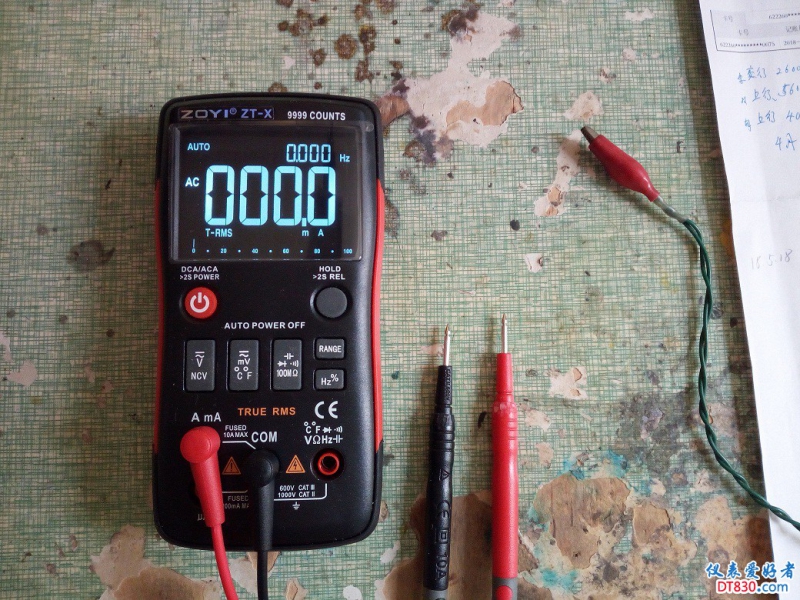

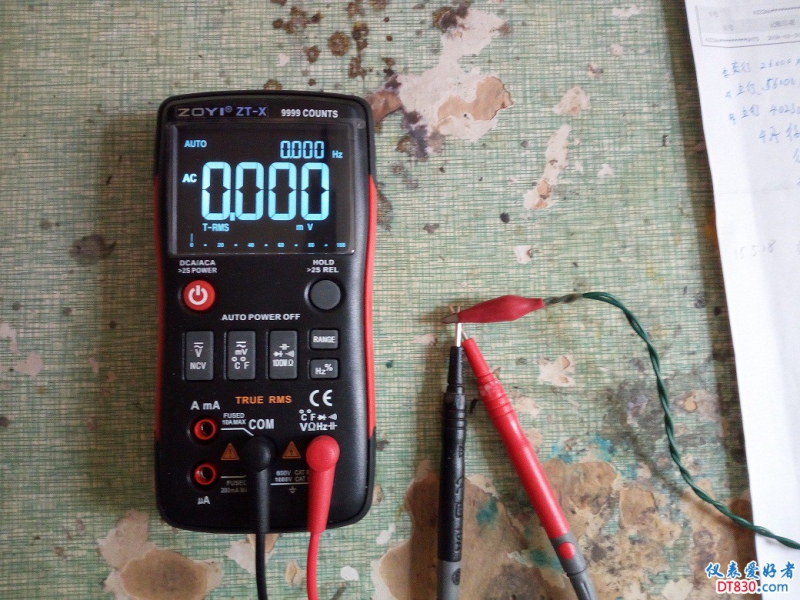

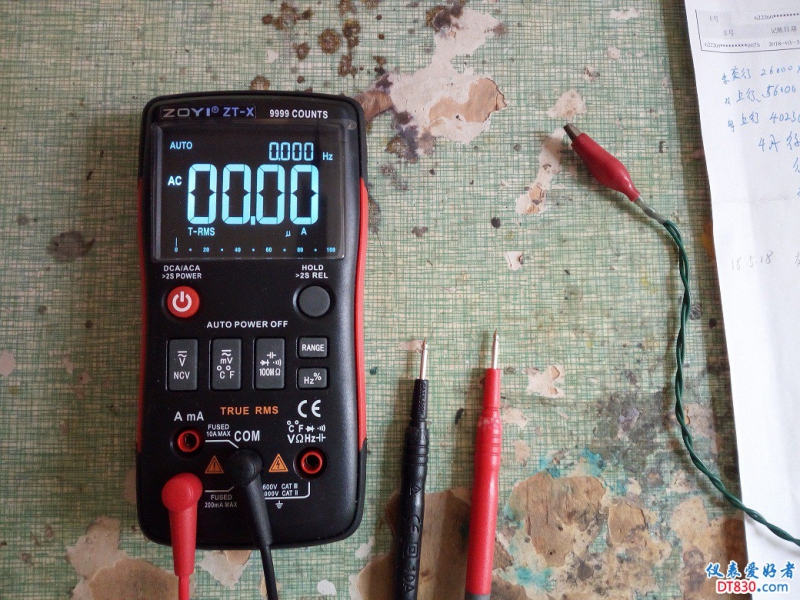

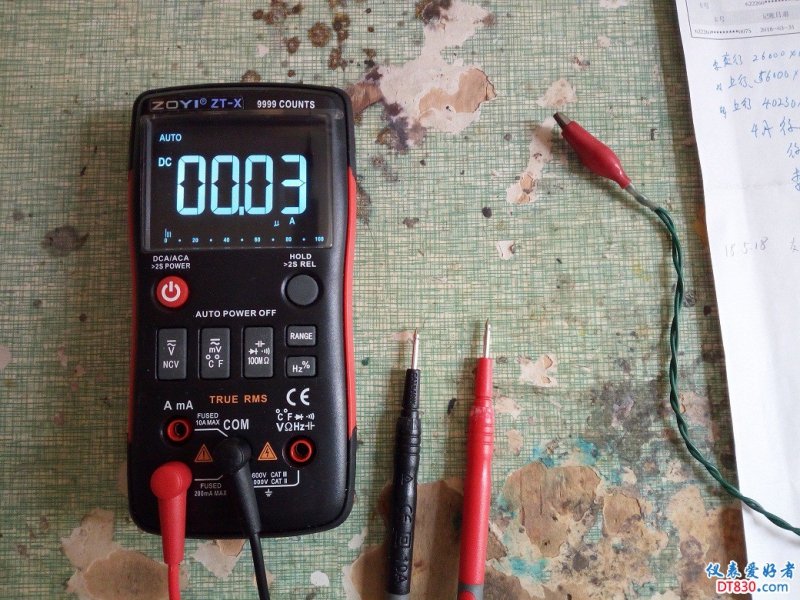

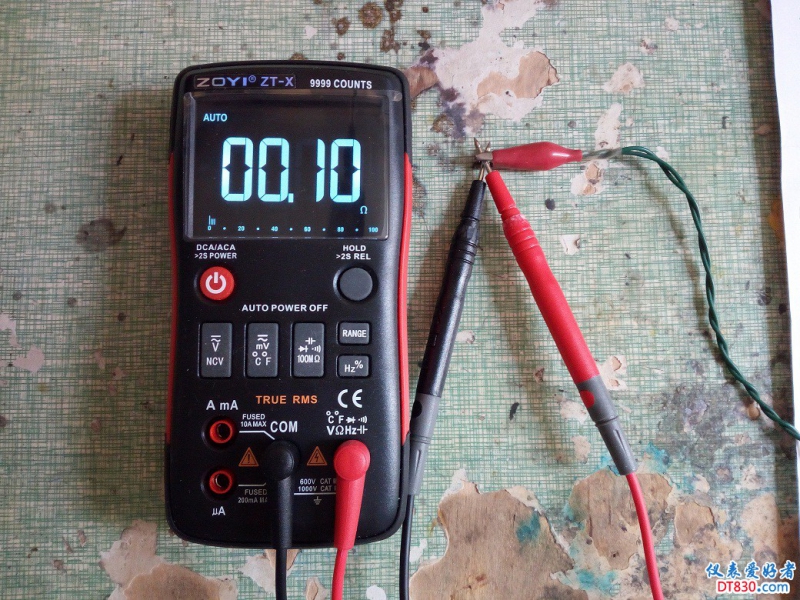

以下是各档开机表笔短路和开路的情况（电池电压2.5V）
(360.77 KB, 下载次数: 6)
(345.6 KB, 下载次数: 8)
(344.19 KB, 下载次数: 4)
(347.44 KB, 下载次数: 3)
(316.56 KB, 下载次数: 7)
(319.08 KB, 下载次数: 1)

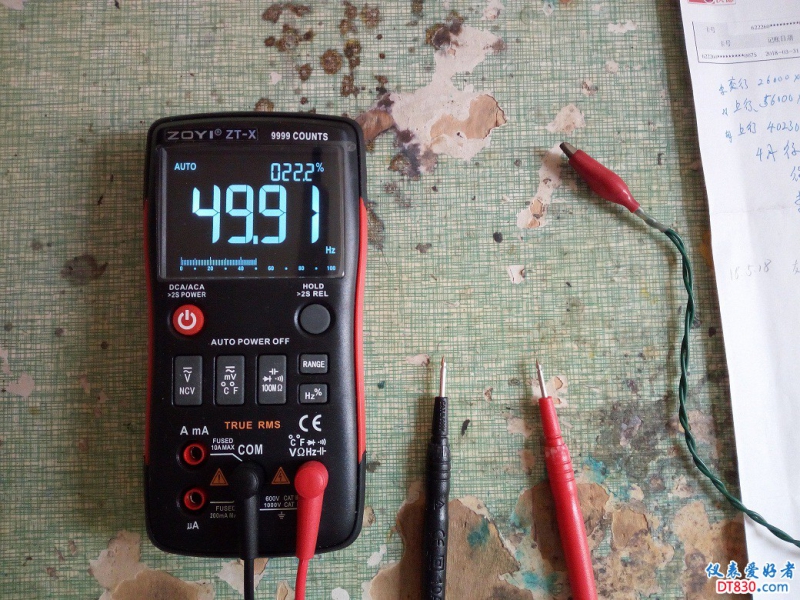

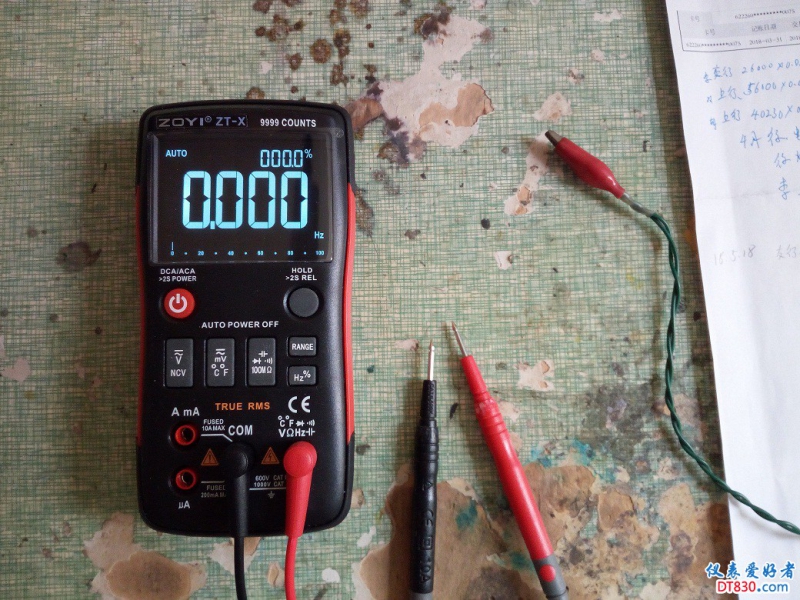

双显示跑交流信号不用来回切换，实观快捷。
(355.4 KB, 下载次数: 7)
(363.25 KB, 下载次数: 4)
(358.49 KB, 下载次数: 3)
(351 KB, 下载次数: 5)
(346.27 KB, 下载次数: 5)
反色屏A1253、1273、UT139S等等都是很耗电的（ZT-X 还是最省电的，碱性和镍氢不是问题），室外阳光下效果与彩屏手机差不多，室内和现场暗处那就比普通屏爽快了
|
