众仪ZT-X到手简单使用报告

湖北诚信维修

   该表到手后第一感觉就是小巧厚实，比以前众仪的 101  102要大，比219小，
   我没有精密校准仪器，只说使用情况，图片好多大师都发了，我就不发了
   首先，该表一反常态，全按键式相互切换，排除了档位开关接触不现象。
   其次，该表使用了反色屏，视觉比以前明显提高，在比较暗的地方都看得见
   众仪表精度一直不用质疑，各项指标都达到要求甚至更好，
  电阻档开路电压是1V,测量速度比较快，
  二极管档开路电压3.225V,溢出电压3.000V,驱动电流1.66MA，（优利德139C测得）
  蜂鸣档和二极管档在一个档位，无需换挡这个很好，峰鸣声音也很好
  电容档20PF以下可测但不准（只是个人爱好）
  整机耗电和格挡量都在19.68MA ,开机瞬间电流达61点几毫安，这是反色屏的一大弊病
  如果喜欢看各项测评图的，请看下面两位大师测评
散淡大师的 http://www.dt830.com/thread-2026-1-1.html
光速飞行大师的 http://www.dt830.com/thread-2025-1-1.html

散淡021

也收到了，好！

你观察的很仔细。

开机或换档都有70mA 的电流，这不是反色屏的原因，背光二极管起动电流和工作电流不会突变。

是继电器的动作电流。

这表电压档与毫安和（电阻、二极、电容）二按钮切换需要继电器，开机时复位也继电器动作。与ZT203的那个2X2自锁按钮一样功能。

应继电器的原因，所以我提醒，冬天气温低时不适合非全新的炭性电池。

也就是这个动作大电流，我判断此表是用的磁保持继电器（电池供电的表一般不会用电保持的继电器）

巍巍兴安

散淡021 发表于 2018-5-26 16:03
也收到了，好！

你观察的很仔细。

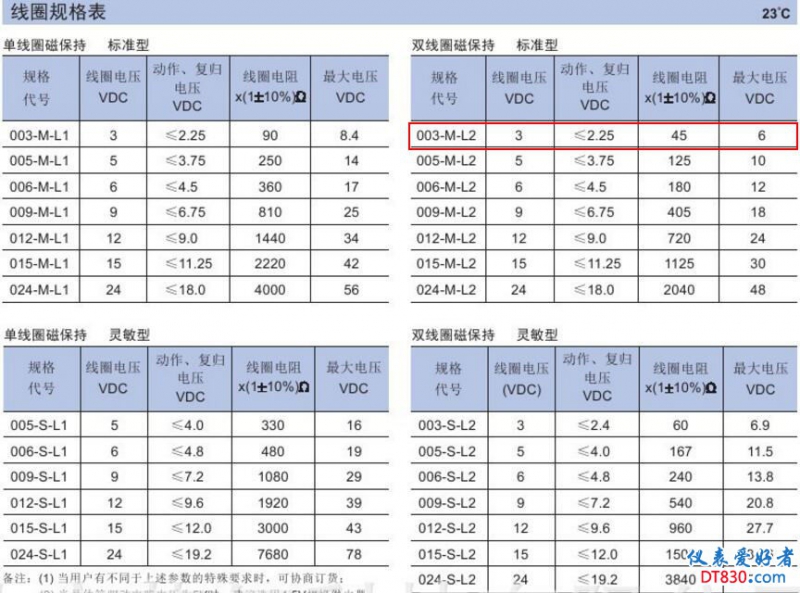

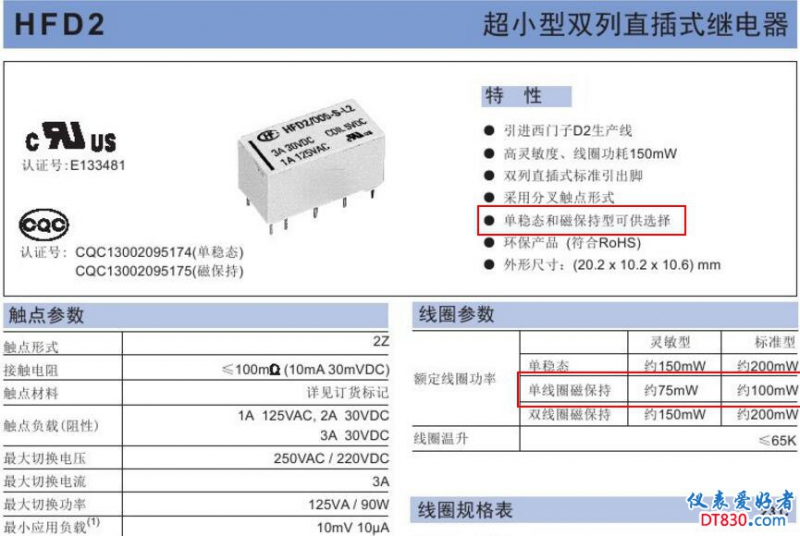

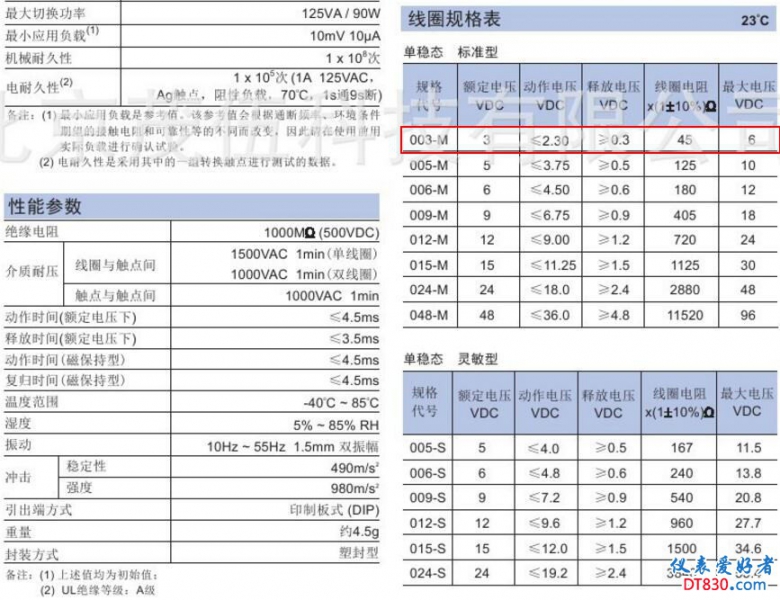

HFD2-003-M-L2-D宏发继电器3V 10脚,磁保持。线圈电阻45Ω，动作电流大概是3V/45Ω=66.7mA吧。 1.jpg (99.64 KB, 下载次数: 9)

2018-5-26 17:30 上传

点击文件名下载附件


2018-5-26 17:30 上传

点击文件名下载附件


2018-5-26 17:31 上传

点击文件名下载附件

散淡021

巍巍兴安 发表于 2018-5-26 17:34
HFD2-003-M-L2-D宏发继电器3V 10脚,磁保持。线圈电阻45Ω，动作电流大概是3V/45Ω=66.7mA吧。

谢谢你的资料，我是看219表的显示，估测的 。有人说219速度慢。我用用219感觉可以。

湖北诚信维修

巍巍兴安 发表于 2018-5-26 17:34
HFD2-003-M-L2-D宏发继电器3V 10脚,磁保持。线圈电阻45Ω，动作电流大概是3V/45Ω=66.7mA吧。

谢谢你提供的资料，我对这个不太懂，需向你们学习

湖北诚信维修

散淡021 发表于 2018-5-26 16:03
也收到了，好！

你观察的很仔细。

我用139测得，换挡时瞬态电流只有21MA多点，只是开机时 电流特大，我对这个元件原理不太懂

散淡021

湖北诚信维修 发表于 2018-5-26 20:01
我用139测得，换挡时瞬态电流只有21MA多点，只是开机时 电流特大，我对这个元件原理不太懂 ...

139也不慢的，肯定可以看到

我不用电流档测（怕烧保险丝），你用碱性电池（太旧不行）串个1欧电阻用139测电阻的电压（毫伏档）
按来回按电压档和毫伏档按钮。

chenglijie2001

恭喜楼主得表！
来自: 微社区

cobra

不错，弄得我也心动了。
