万用表测量开关电源C极电压

光速飞行

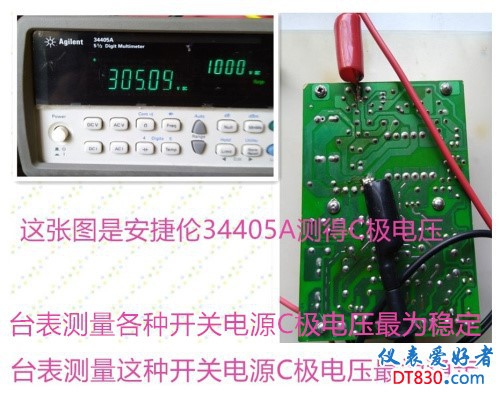

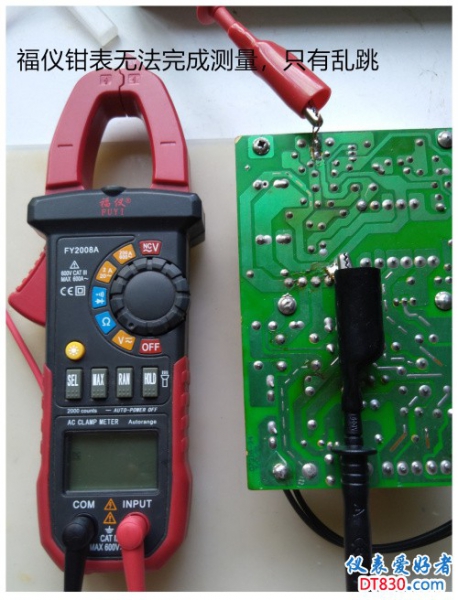

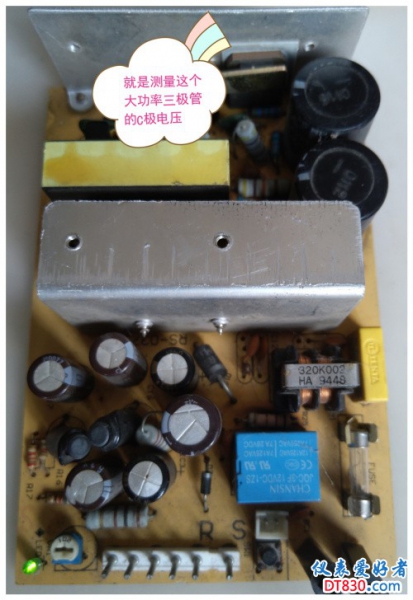

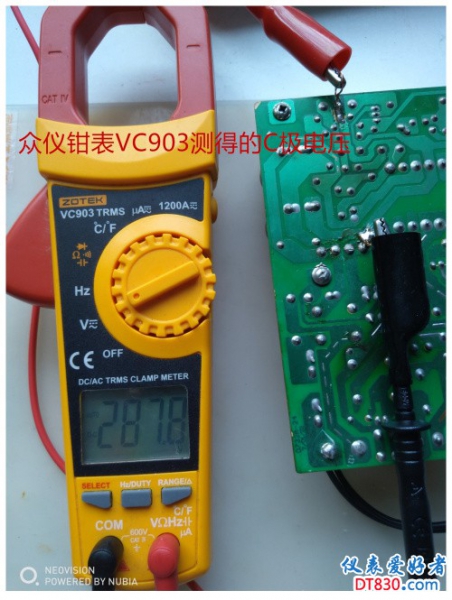

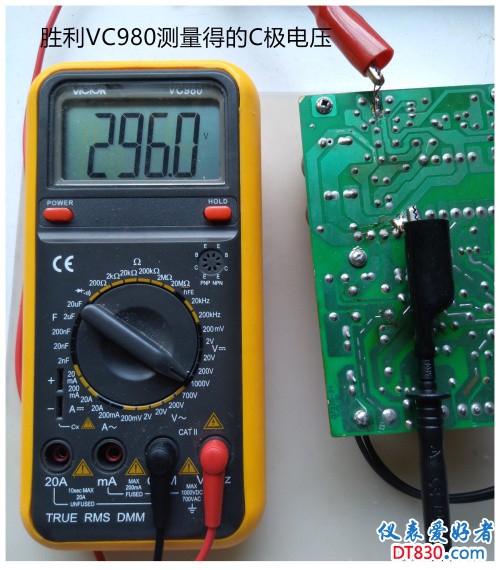

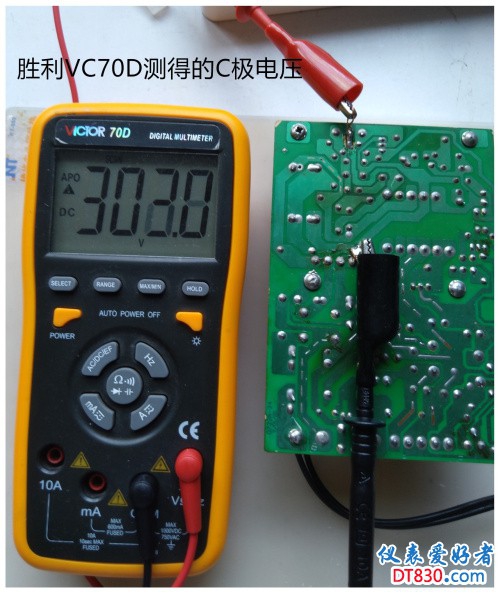

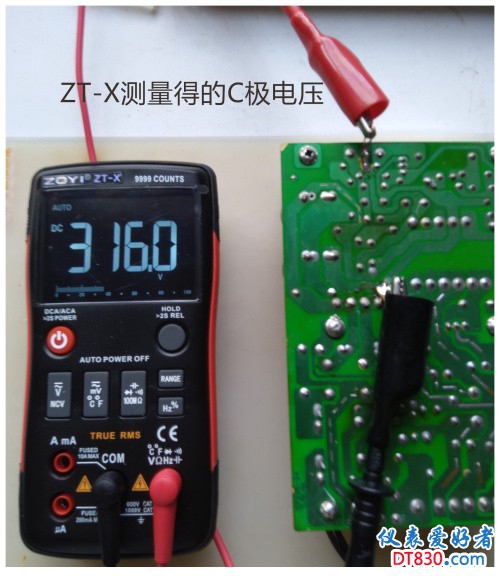

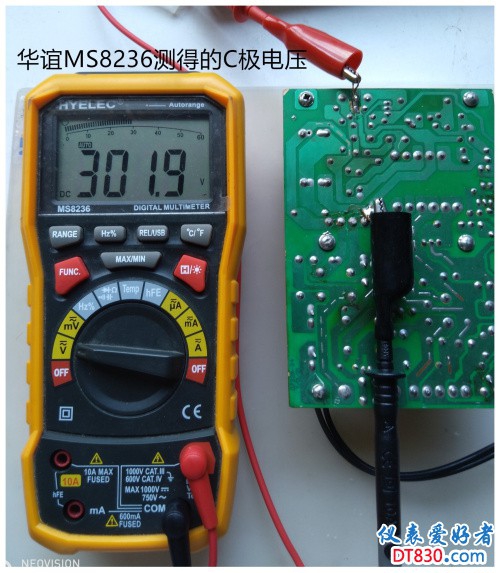

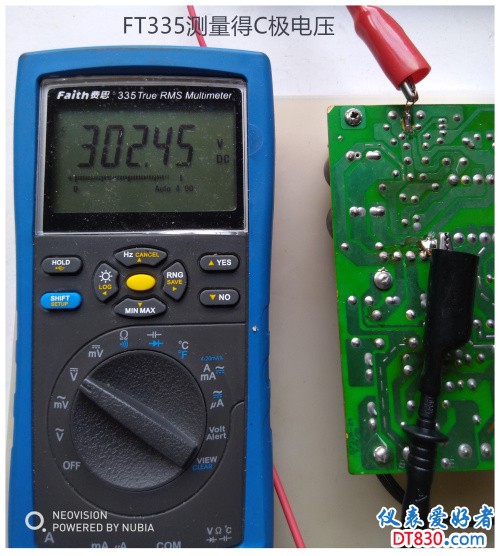

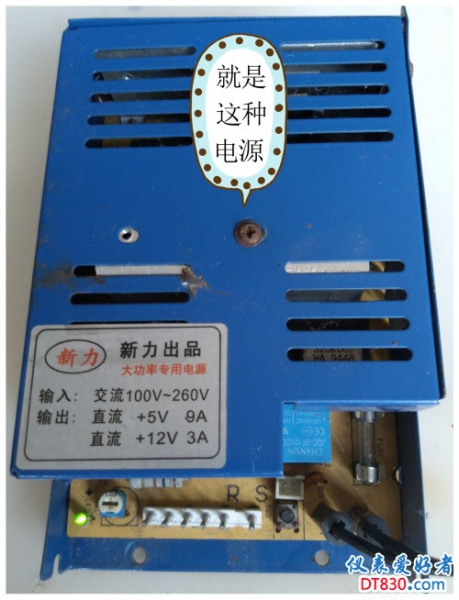

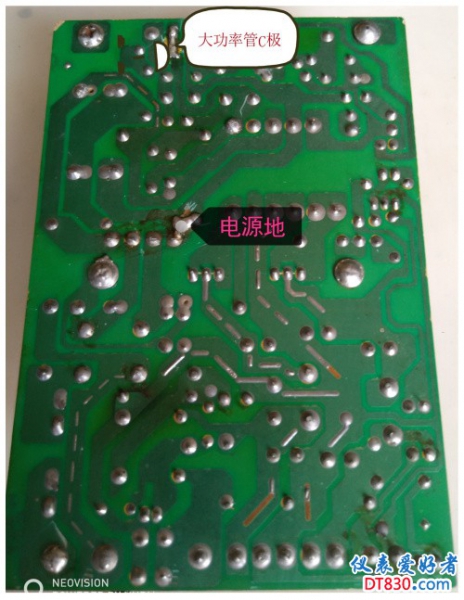

万用表测量开关电源C极电压，让大家了解万用表测量这个电压的稳定性，有些表测不准或者测量不了等。测量开关电源C极电压一定要注意安全！

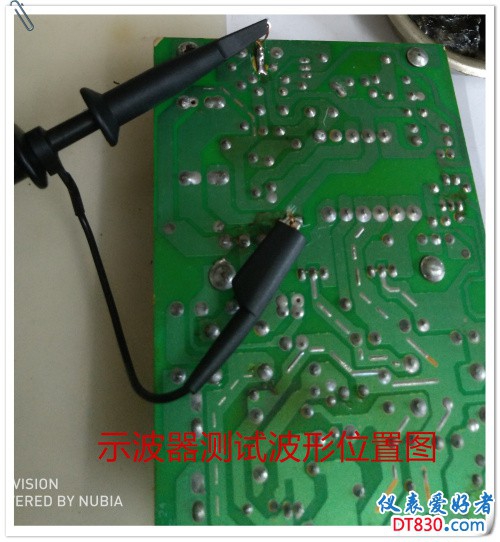

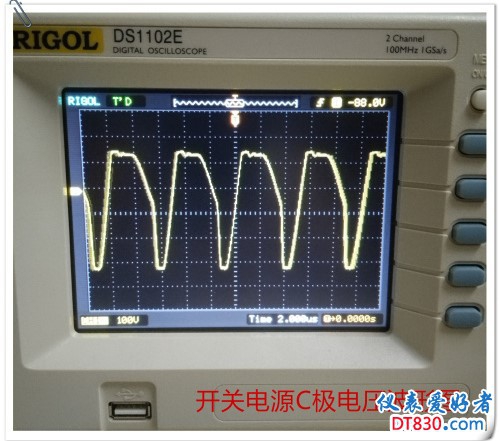

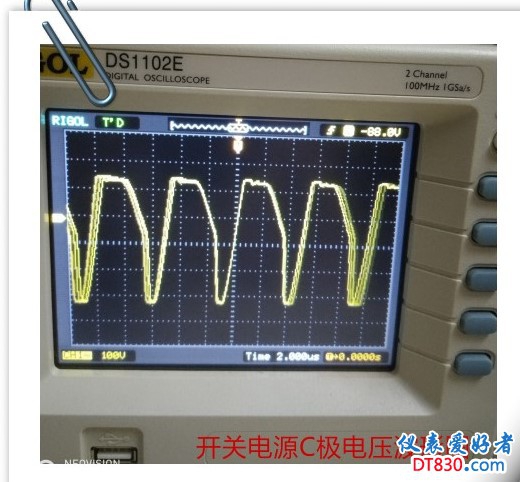

补上几张示波器测量开关电源C极电压波形图

勇闯沙滩

开关电源这个C极电压，等同于220输入后的滤波大电解的电压吗？都是300左右的。

rivrz

大神要是zt219没送出去也能一起测一下做个对比就好了，现在手里有了219，最关心219的相关信息，偏偏没有了
P.S.：为了这样的大神能发更全面的测试贴，强烈建议坛主给这样的大神颁发个免赠表勋章，以后持有这种勋章的大神可以不用赠出之前获赠的万用表就可以获赠新表，只要回来多发全面的测试帖就行了

光速飞行

rivrz 发表于 2018-5-26 20:16
大神要是zt219没送出去也能一起测一下做个对比就好了，现在手里有了219，最关心219的相关信息，偏偏没有了
...

zt219也测试过这个电压和ZT-X一样子，比其它表高10V。

rivrz

光速飞行 发表于 2018-5-26 20:24
zt219也测试过这个电压和ZT-X一样子，比其它表高10V。

奥，好，谢谢！
不过上面的建议依旧

光速飞行

rivrz 发表于 2018-5-26 20:26
奥，好，谢谢！
不过上面的建议依旧

你的建议满好的，谢谢！

rivrz

光速飞行 发表于 2018-5-26 20:28
你的建议满好的，谢谢！

不知道咱坛主老大是啥意见

光速飞行

rivrz 发表于 2018-5-26 20:31
不知道咱坛主老大是啥意见:

你得问他了。

rivrz

光速飞行 发表于 2018-5-26 20:34
你得问他了。

我觉得应该会考虑吧。这次虽然问了一下问到了，但指不定明天大神你又会发个啥测试，到时候肯定又没219的事了。所以个人感觉挺有必要的

光速飞行

勇闯沙滩 发表于 2018-5-26 20:07
开关电源这个C极电压，等同于220输入后的滤波大电解的电压吗？都是300左右的。 ...

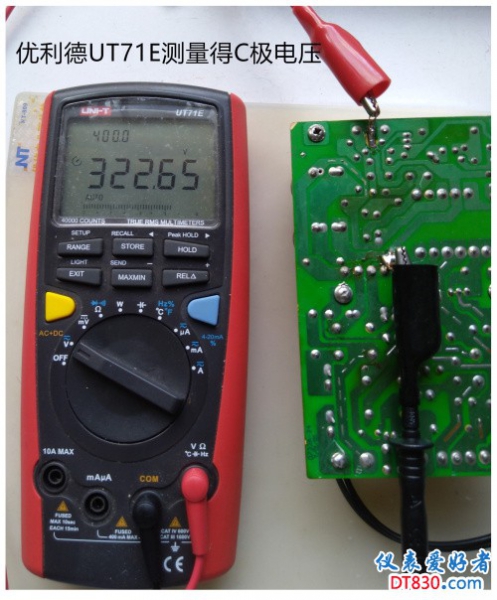

220整流后也是300V,经过滤波大电解电压也是300V左右，这里的电压没有脉冲成分，什么表都可以测量的，只要是直流电压档就能测。通过了开关变压器连接到C极时已经包括了脉冲成分，不是抗干扰很好的表是测量不了的，像UT71E测量这个电压高很多，是不太好了。
