柔光版众仪ZT-X，照亮你的眼,值得拥有

糊涂周

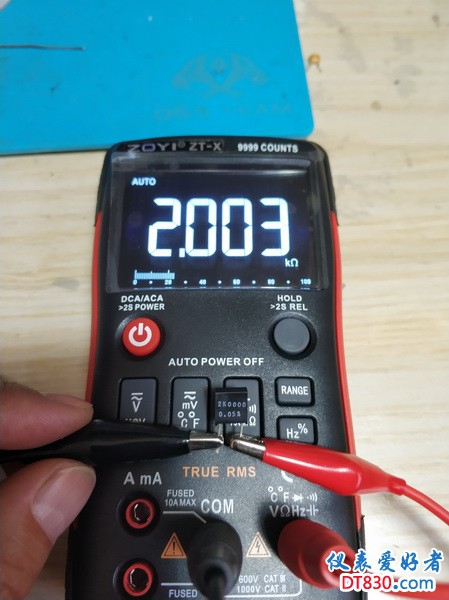

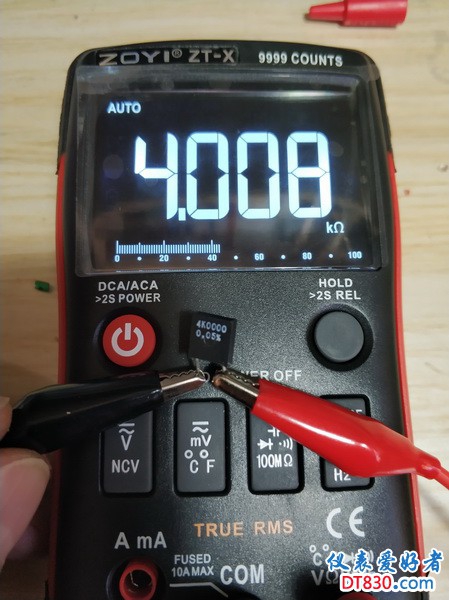

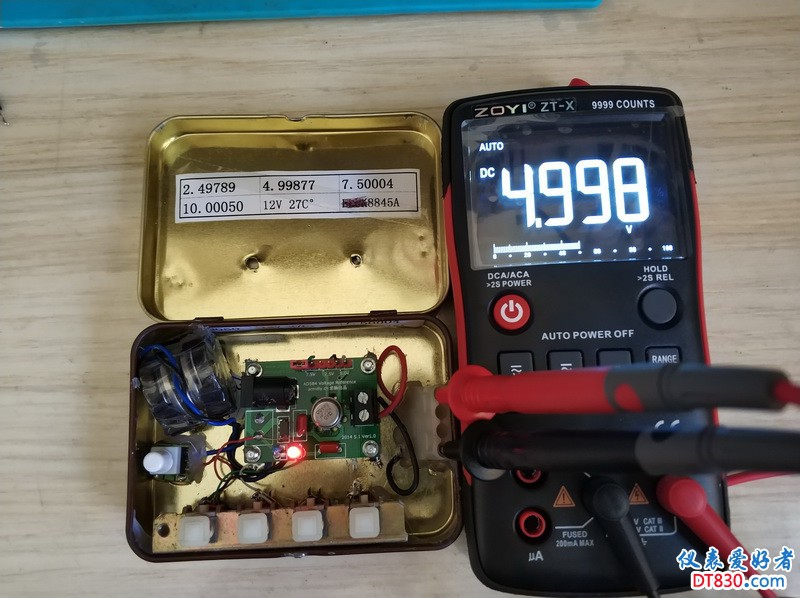

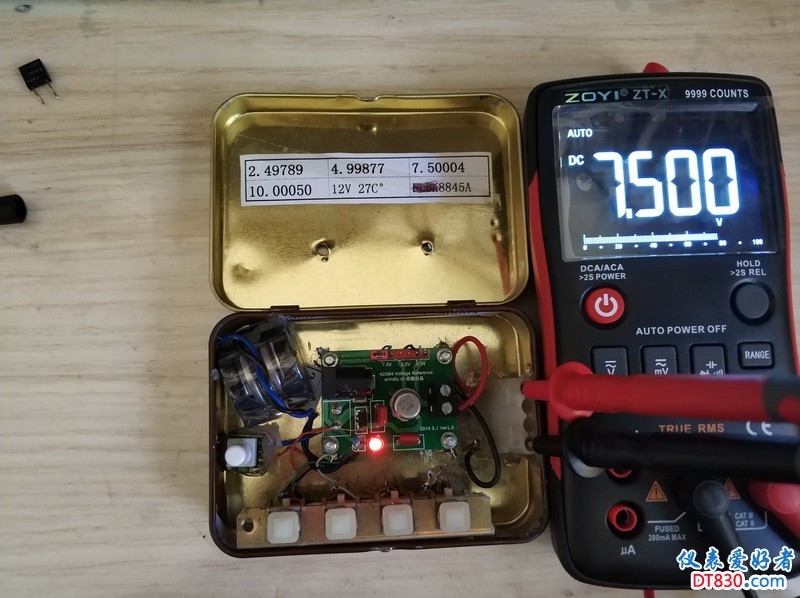

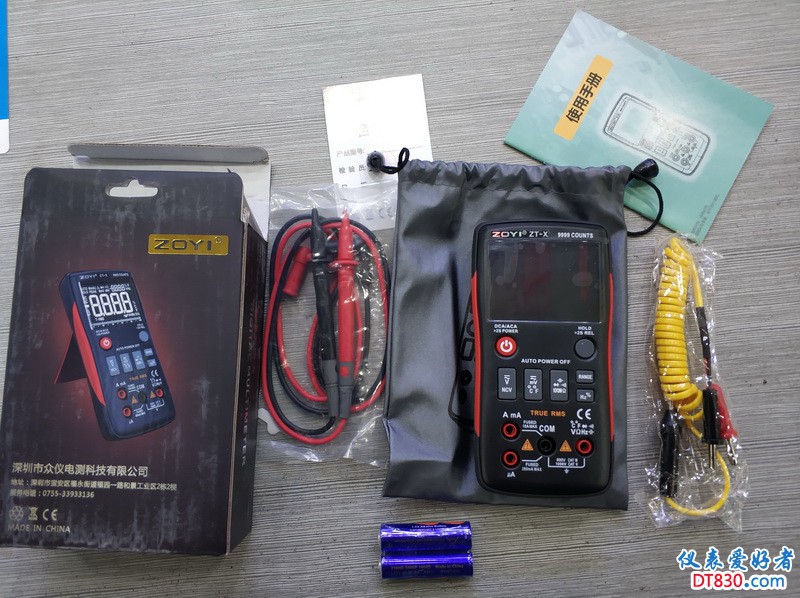

快递的电话终于打来了，拆包试机。电压电阻精度都不错。有些分量，支在桌子上可以不被表笔线带跑。按钮的操作方式很新颖，操作几次也就适应了。

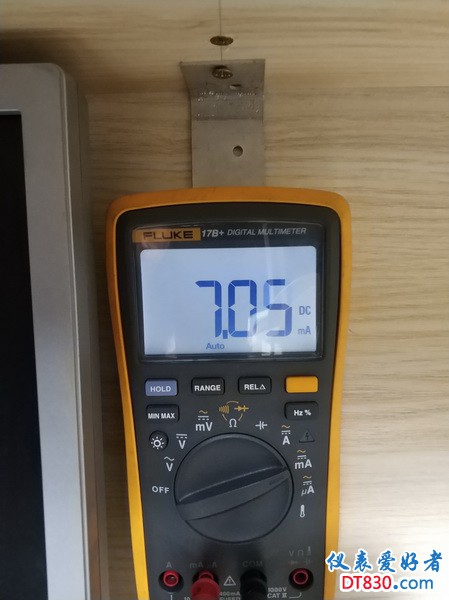

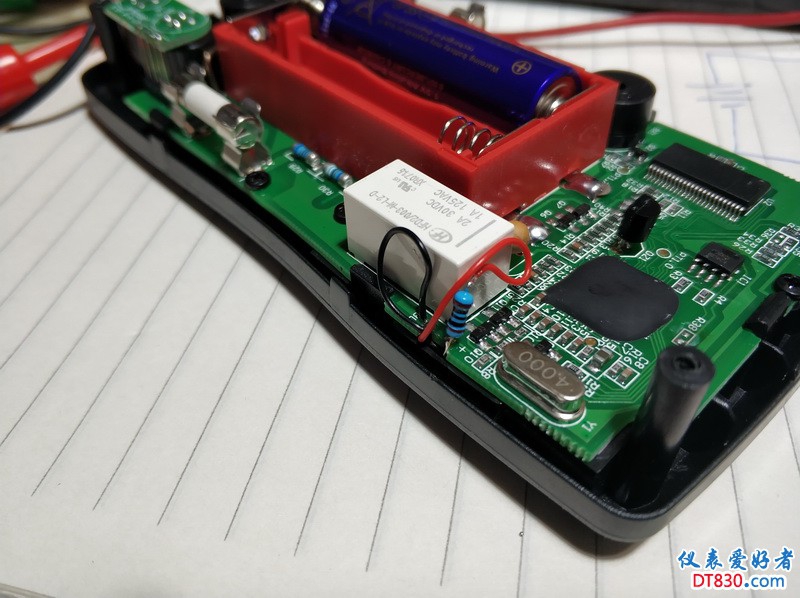

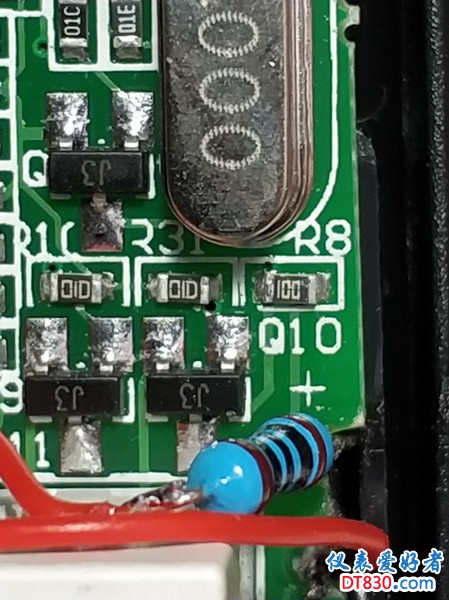

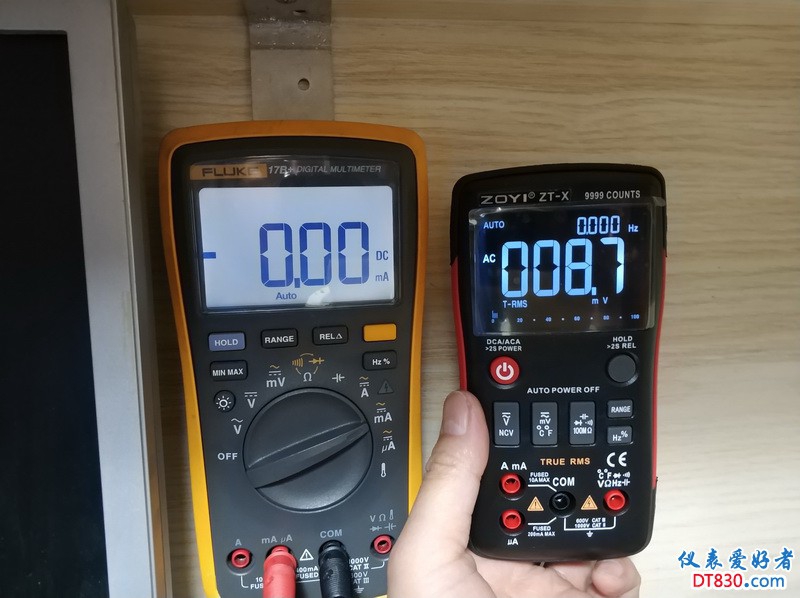

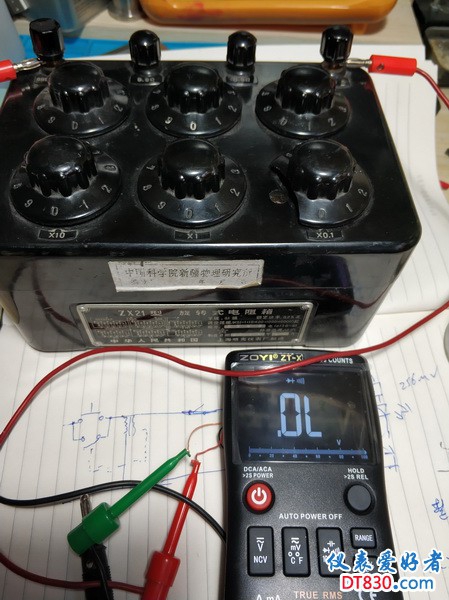

   把玩了一会，印象最深的就是超亮的显示屏。清晰无比，是我所见最亮的万用表屏。这是ZT-X的特点。只是对我这样的玩家是略有不爽，太亮了。好吧，自力更生。跑了一下背光线路，找到了正电源端背光限流电阻R8（10欧姆），R8两端的电压有256MV，计算后吓一跳，背光部分电流消耗有25.6mA，焊开背光红线，表工作电流不到3mA。好了节能减排是目标。光控电路略显麻烦，简单可靠就好。电阻箱伺候，强光弱光个人综合比较选100欧姆较为合适。如图简单焊接（将来恢复也容易）。至此柔光版ZT-X出现了，依然很清晰。总工作电流7Ma,自己很满意的ZT-X可以投入使用了。https://item.taobao.com/item.htm?id=569827593826

http://bbs.mydigit.cn/read.php?tid=2436504&ds=1

http://bbs.38hot.net/thread-276196-1-1.html

http://www.crystalradio.cn/thread-1650739-1-1.html

wgsd

要雪亮，降低了颜值，反对。
不过要是7~10mA到达图中的亮度，真的很好，耗电降了一半多。但电压降到2.5V左右时，原先的电阻已经很不亮了，不知改好会怎样。

勇闯沙滩

根据各人条件，适当改亮度还是好办法，简单易行。

散淡021

谢谢分享！

此表还没到手，我就想好加电阻降亮度。

结果背光非稳压，电源电压降一点，亮度电流也降不少。

暂时我用镍氢正好。改背光最好用二节5号恒压锂电，串楼主的100欧。现在楼主的改法，或许二节碱性电池的利用率低了点

最好测面加个微型自锁按钮，室内室外二种模式。要不室外阳光下？

糊涂周

简单的可恢复无损改装，抛砖引玉。光控没想好怎么处理感光孔。

yangsen

现在的高亮二极管3ma左右就可以点亮了，10ma已经非常亮了，厂家把电流调这么大估计是考虑到电池电压降下来亮度会变化。

qjf11

电压下降对亮度影响极大，2.5V已经不太能看清屏幕了。

wgsd

供给发光管的电压实在太有限，在这种情况下不会有太好的改变，除非另找出路。
1、利用锂电，降压至3V为表供电。（电压恒定了亮度就不会变化了）
2、取表内芯片升压的电源，但估计提供不了5mA~10mA的电流。
3、发光板改用红光，红光管电压才1.8V，降压空间大很多，估计效果也不错，如同红色数码管。
