X的直流电流uA档究竟准不准

wgsd

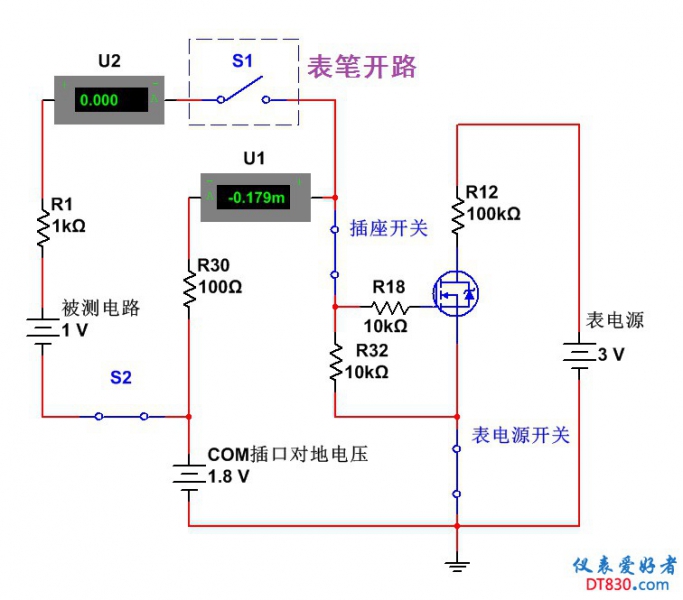

直流电流uA档准不准？这个简单的问题，因为它蒙上了一层纱，因此给人造成一些误解。首先看看这张图。

表内实质电路图，电阻符号与板上相同。因为模拟地COM插座不是与电源地相连的，实际对地有1.8V的电压差，就是图中的1.8V电源。开关S1与S2代表两表笔端，另一个插座开关已联通。这就是仿真图，U1指示器显示检流电阻回路，在表笔开路时，有179uA的电流，因为表笔正端电位低于COM端，所以是负179uA。它产生的原因是插座开关通过R32造成的，1.8V/(R30+R32)。

那么你不能让表什么也不接显示-178uA吧，因此厂家就人为的增加了178uA，将此抵消。接着问题就来了，看下面这张图。

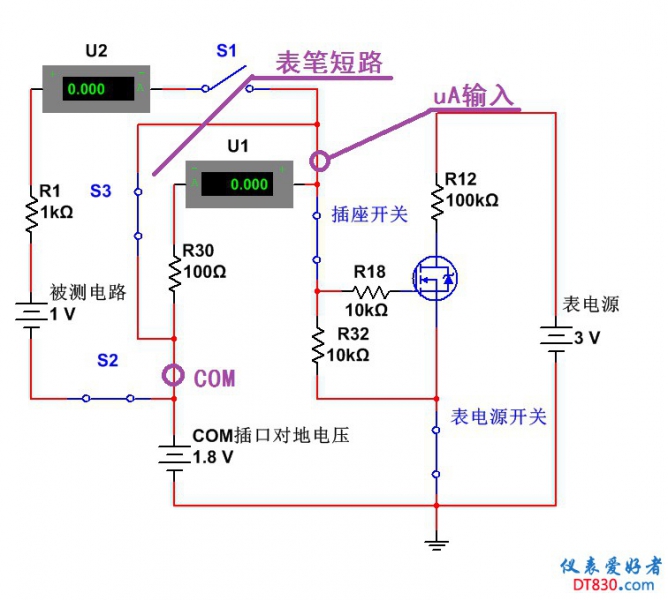

当表笔短路时，检流电阻检测不到这个电流，可是原先加的178uA还在呀，无奈只好显示出来。

可是我感觉短路显示178也不影响正常使用，真的是这样吗？你可看看623452413坛友的帖子，介绍的挺详细，有照片。还有狮子王坛友，有照片和图片注明。我不确定他们的测试是否正确，但至少说明问题的存在。

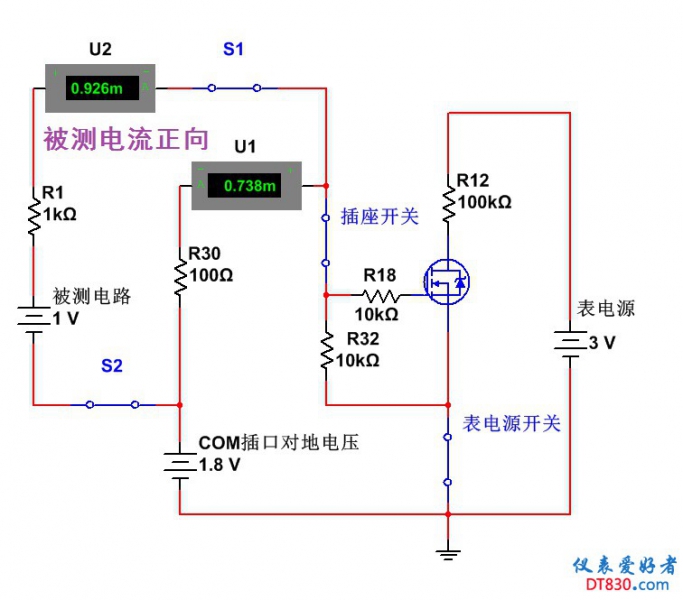

现在看看下面这张仿真图

加正向电流，与其串联的表显示926uA，它显示916uA（738+178），那这是线路的真实电流吗？在看下面图。

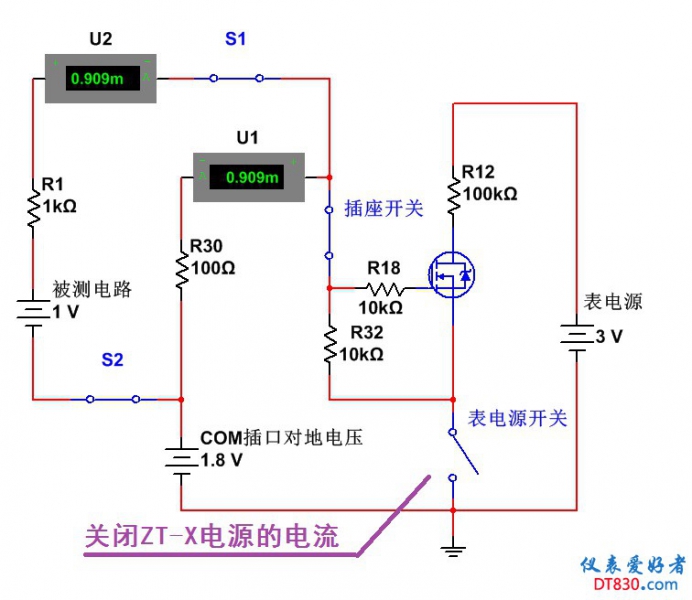

U2显示了线路的真实电流，也就是2413坛友为什么有张图关闭它的电源，而实际串联在回路中，与打开电源时U2产生了变化。

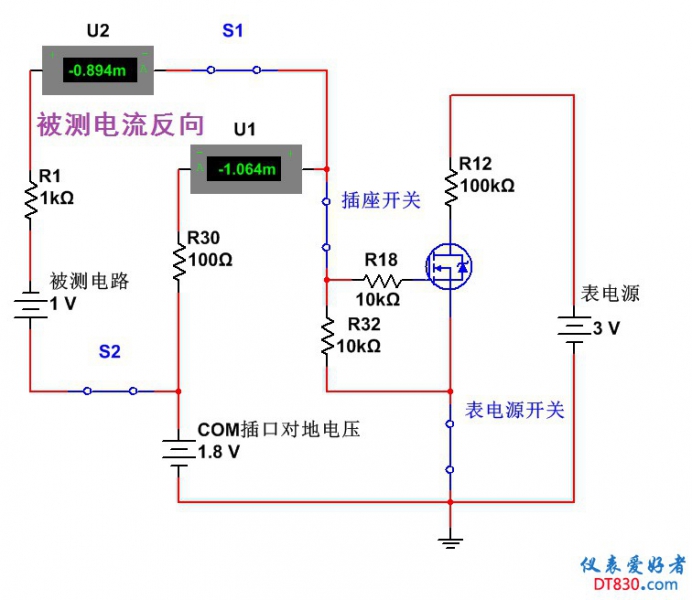

接着看电流反向测试图。

U2变成了-894U，它显示-886uA（-1064+178）。

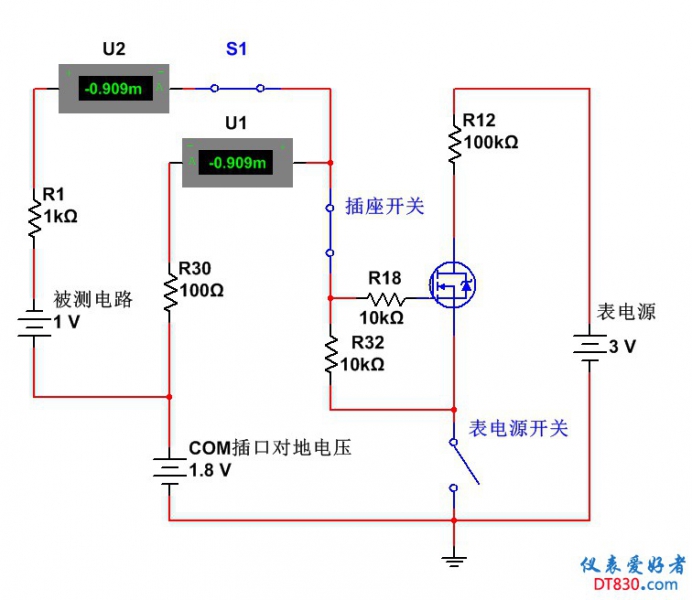

再看一张关闭电源的反向图

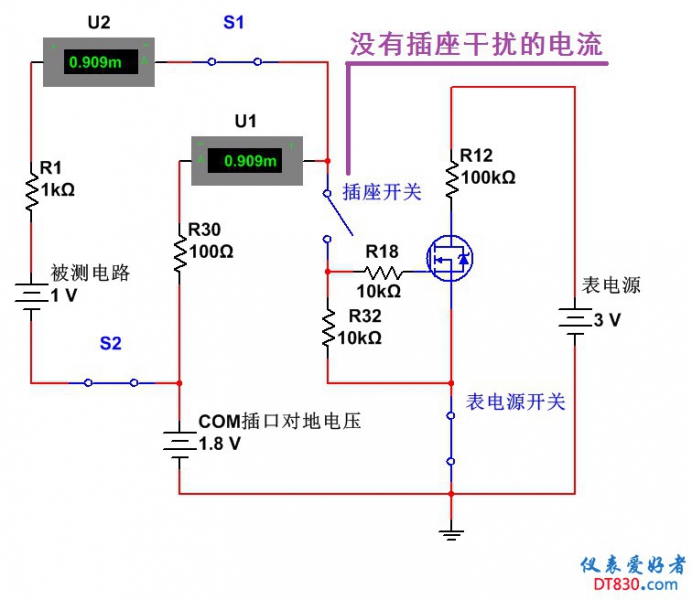

U2的显示值正反向一样。也就是说这个潜在的178uAA电流，不但影响了自身的准确性，也干扰了实质线路电流的真实性。

但毕竟还是一款不错的表，在1K的信号源内阻、909uA的电流仿真下，最大负差2.5%，最大正差1%。要知道表的内阻是100Ω，占信号源的10%了。如果信号源内阻是10K，误差会小于1%，这样测试也是比较合理的。正是各位测试时，选用不同的信号源内阻，加上表的内在178uA电流，在低的信号源内阻时增大了干扰成分，产生了各种不同的误差比例。

个人的仿真与测试，不一定正确，愿与坛友探讨。

散淡021

谢谢分享！
前辈分析的很好，可惜我的基础太差，多看几遍慢慢学。

你已实物证明了，方便的话，把方法公布，给需要的学习。

厂家就是要改也得下次量产，不可能公布方案给用户自己改，其它方式？

无敌吴刚

楼主大师级别！虽然我暂时看不懂，但是感觉楼主是对的！另外建议厂家别搞这胡里花哨的功能了！因为一个不成熟的电路会导致产品会出现什么缺陷也是未知的！如果不能确定电路没问题，就正正常常添加一个电流档切换按键不好吗？这样才敢保证系统的稳定。

wgsd

散淡021 发表于 2018-6-1 17:36
谢谢分享！
前辈分析的很好，可惜我的基础太差，多看几遍慢慢学。

别这么说，我整理下，我也不愿意背锅，你没看不稳定了、误动作了等等，如果厂家做的坏了也不抱怨，个人改了，就是别的地方坏了，也说是这方面引起的。10M对地电阻肯定没有10K的抗干扰，如果用1K的更抗劲，可底数就是1780uA了。就像高位台表一样，最后一位数是没有3位半稳的。
话说，如果能在插座处加个微动开关，就什么说道也没有了。

光速飞行

这电路是一个自动化控制电路，不是一个固定电路，没有原厂图纸看，很难说得清楚的，这个电路必须要配合单片机输入，输出控制原理才能够分析得清楚的，包括软件控制流程，我们全不知道。

勇闯沙滩

这种深层次的研究必须点赞。

光速飞行

勇闯沙滩 发表于 2018-6-1 19:57
这种深层次的研究必须点赞。

没有资料，是很难的，如果不难，中国就早超越美国了，现在中国很多公司都想破解国外的成功设备，但成功者少之又少。

散淡021

你表的电流档以解决，请你再试一下，

从电阻档切换到电流档后马上关机，再开机是否在电阻档，如果不是你就解决了二个问题。

wgsd

散淡021 发表于 2018-6-2 06:10
你表的电流档以解决，请你再试一下，

从电阻档切换到电流档后马上关机，再开机是否在电阻档，如果不是你就 ...

我刚刚试了一下，的确是这样，这个原因我认为一、因为该表电流档是插座开关切换，当拔出表笔后，它要回到原先的档位（自动），不像其他表的手动再次切换。二、那为什么我已切换到其他档位，关机后，再次开机，它还在电阻档？这是因为它的关机如同电脑的睡眠（电源始终没切断），所以它还是记着上次自动切换前得状态。你取下电池它就忘了。
那么不取下电池（开壳费事）能否让它忘了，我的试了，不管你按任何两键或三键再开机，均没用，还是在电阻档。但你可让它重新记住你想要的开机状态，如你要开机在百伏档，你就在百伏档时，切换一下电流档即可。再开机就是百伏档。你要在开机时豪伏档，按此操作，再开机就是毫伏档。

散淡021

wgsd 发表于 2018-6-2 08:58
我刚刚试了一下，的确是这样，这个原因我认为一、因为该表电流档是插座开关切换，当拔出表笔后，它要回到 ...

谢谢
那就是二个问题


现在只能扣电池或再切换到电压档---电流档关机
