变脸正显众仪ZT-X万用表简测

kyhwhb · 发表于 2018-7-11 15:15:22

变脸正显众仪ZT-X万用表，简单测试一下是否正常。测试只针对本帖此表个例，不具普遍性，手机拍图，效果不好。

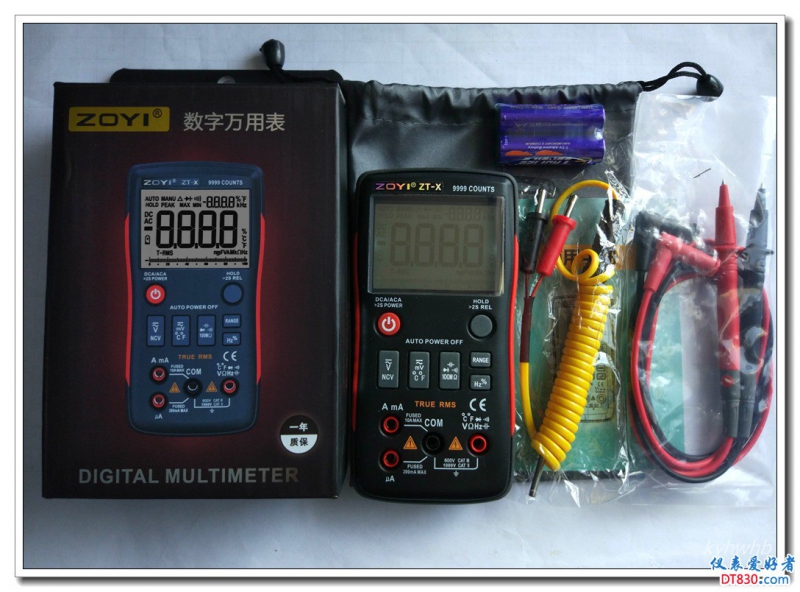

所有部件

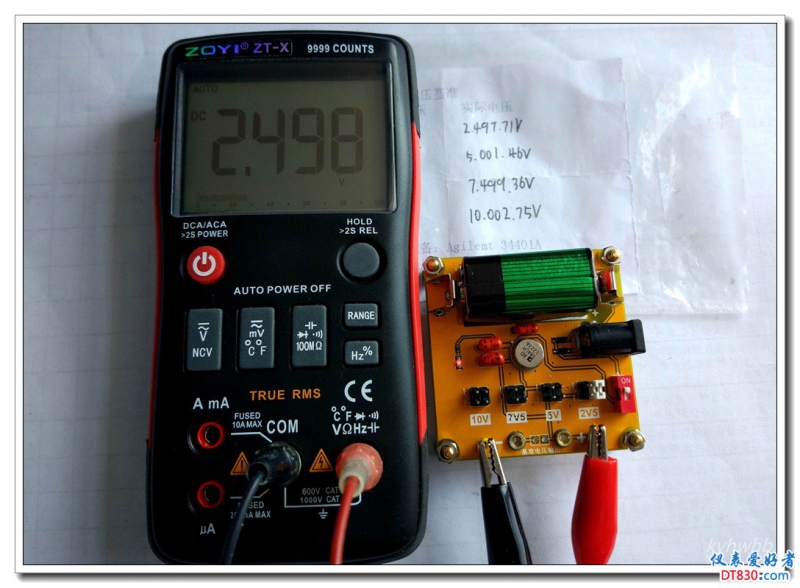

基准测试，2.5V情况

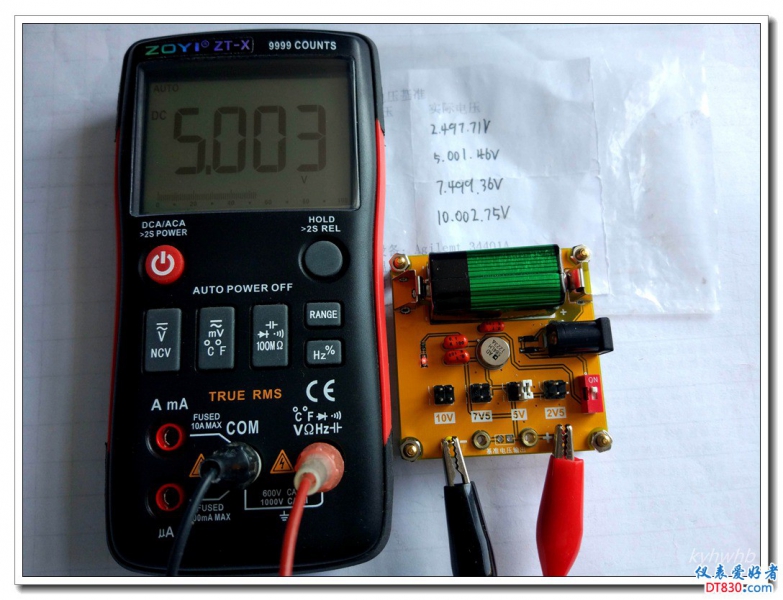

基准测试，5V情况

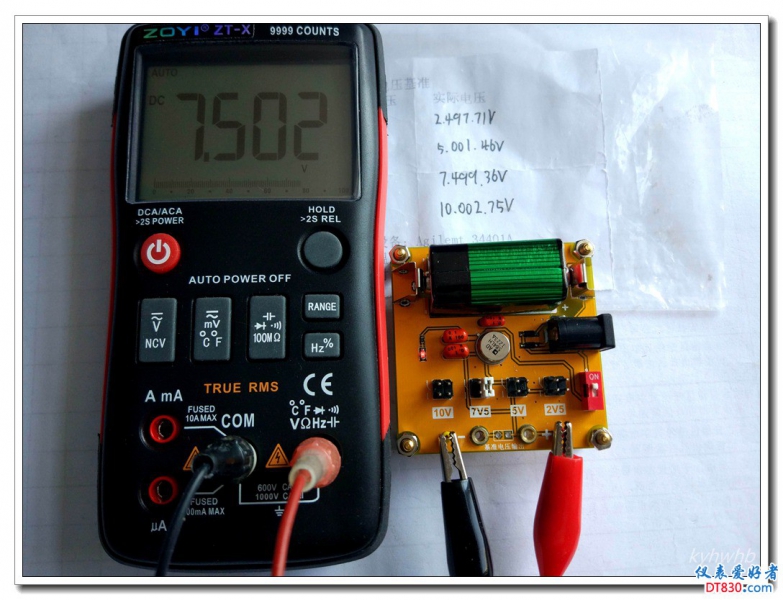

基准测试，7.5V情况

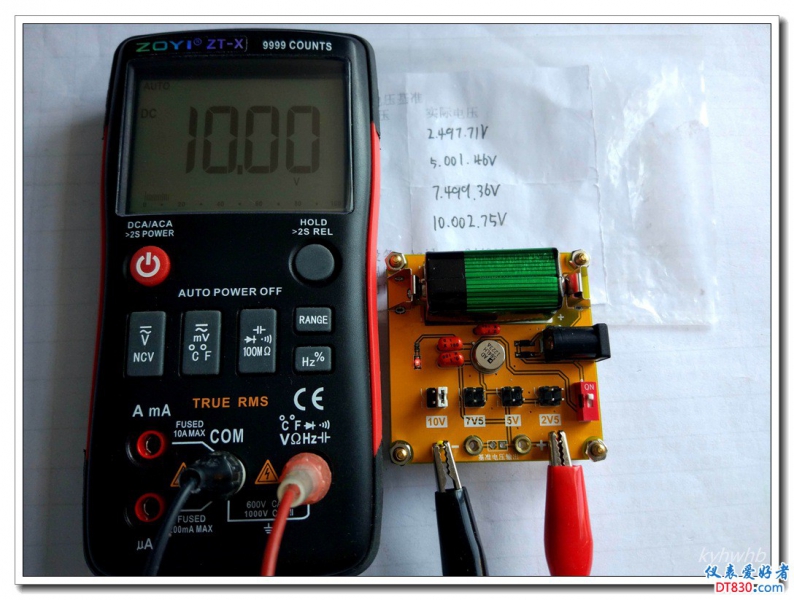

基准测试，10V情况

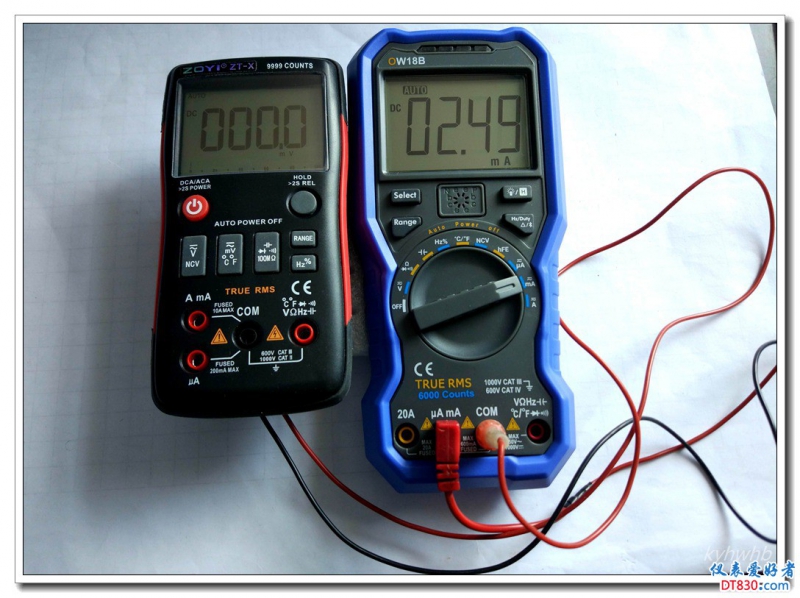

实测开机电压档时整机工作耗电电流2.49mA

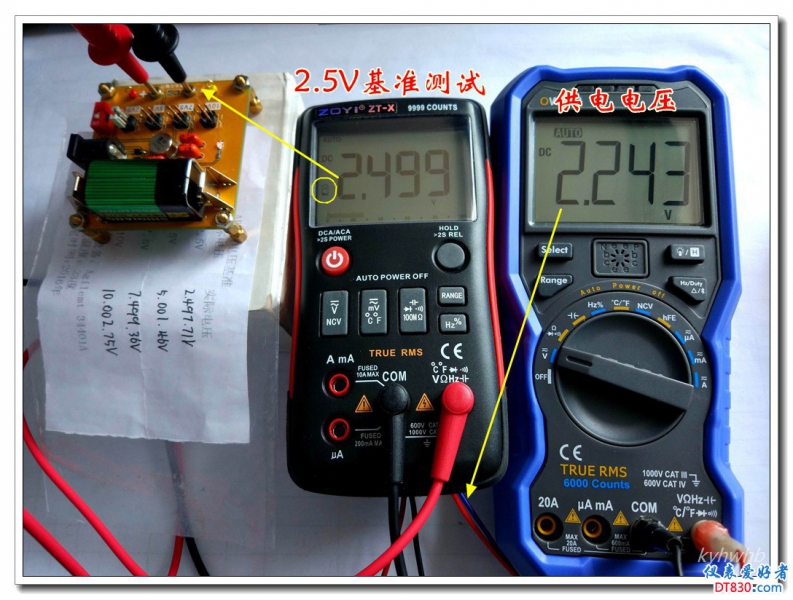

开机后ZT-X最低工作电压2.243V，但正常开机需2.4V左右（驱动内部继电器动作），估计是可调电源内阻较大（同时电线比较长）导致。

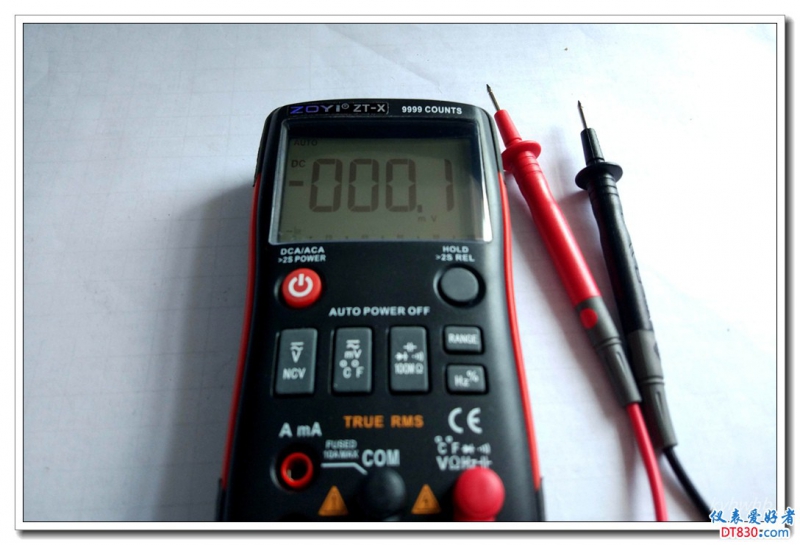

这个角度屏幕可视效果最好，图片比实物逊色些

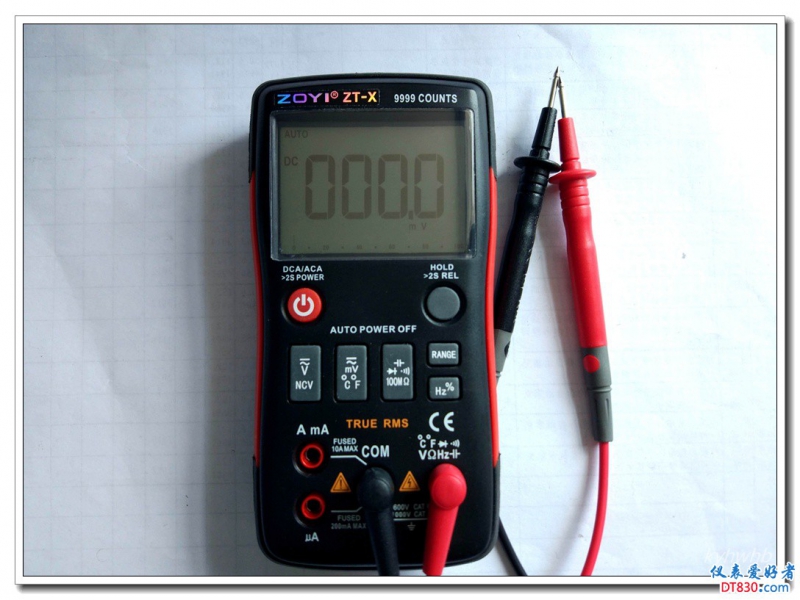

正视略差

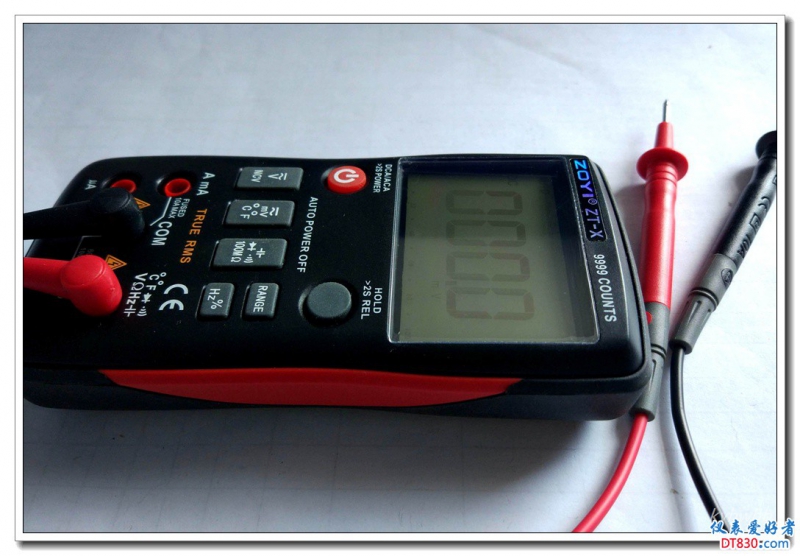

侧面斜视较差

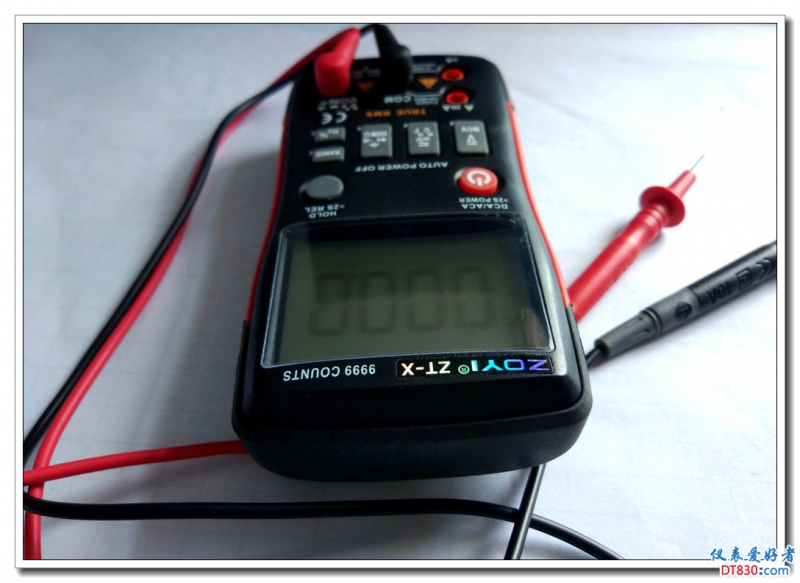

前部斜视最差

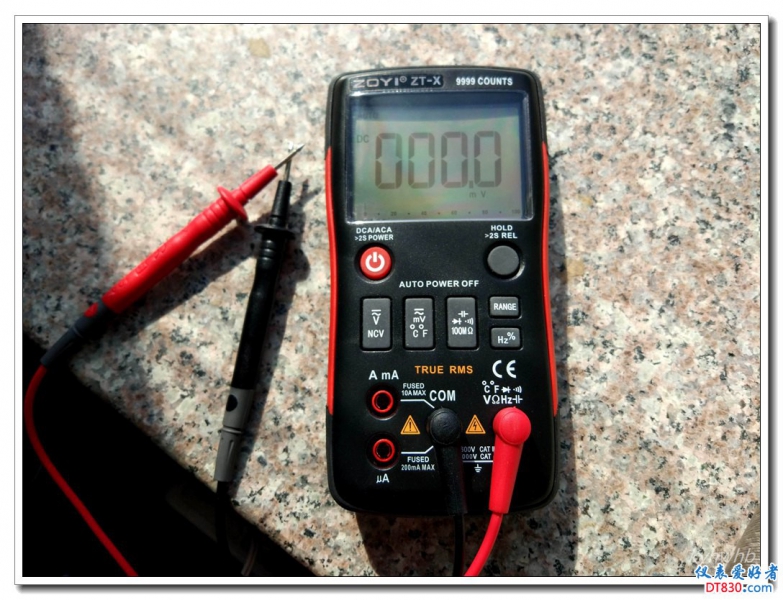

骄阳下显示无妨

变脸魔术穿帮，正显ZT-X黯然失色！

veteran · 发表于 2018-7-11 15:44:06

本帖最后由 veteran 于 2018-7-11 15:45 编辑

数据准确，不错！

儒生 · 发表于 2018-7-11 16:41:12

本帖最后由儒生于 2018-7-11 16:42 编辑

背光开关再改一下完美。

重新控制背光，程序需要改

wgsd · 发表于 2018-7-11 16:43:09

好长时间不见，忽遇有些陌生，原来做了换脸术，不错，让大家有了更广泛的认知。

闻雨听风 · 发表于 2018-7-11 16:47:59

基于使用的话，正显更好，坛友也建议厂家出正显的表；玩的话还是反显吧，B格高

wgsd · 发表于 2018-7-11 17:02:16

透度与蓝壳表还是有些差距。

kyhwhb · 发表于 2018-7-11 17:07:50

wgsd 发表于 2018-7-11 16:43
好长时间不见，忽遇有些陌生，原来做了换脸术，不错，让大家有了更广泛的认知。 ...

纯属瞎折腾，凤凰成山鸡

wgsd · 发表于 2018-7-11 17:12:58

巍巍兴安发表于 2018-7-11 17:07
纯属瞎折腾，凤凰成山鸡

很细致的活，好手艺，祝贺。

散淡021 · 发表于 2018-7-11 20:42:28

是换了偏振片？或是反装？

z1w2 · 发表于 2018-7-11 21:06:24

众仪万用表显示屏，显示可视角度差，不知是怎么回事。
