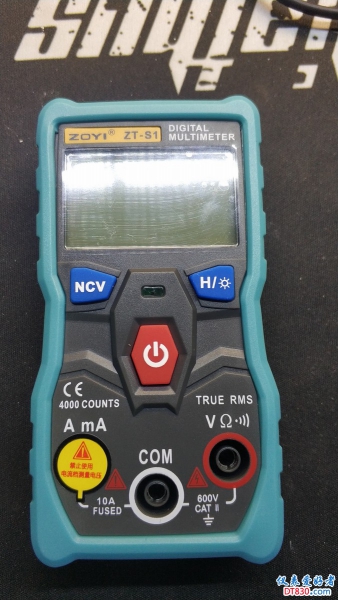

S1小表展示

5448 · 发表于 2018-7-25 07:09:29

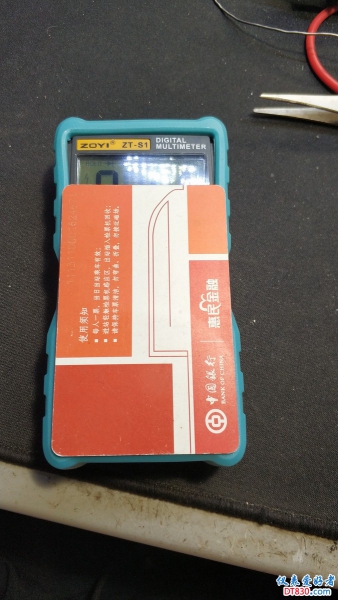

第一眼就是小巧，和标准卡相比
IMG_20180723_193044 (复制).jpg

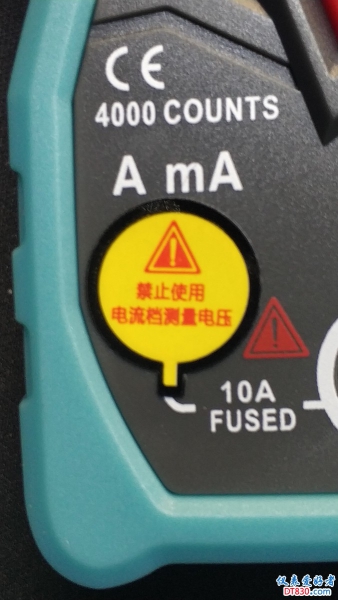

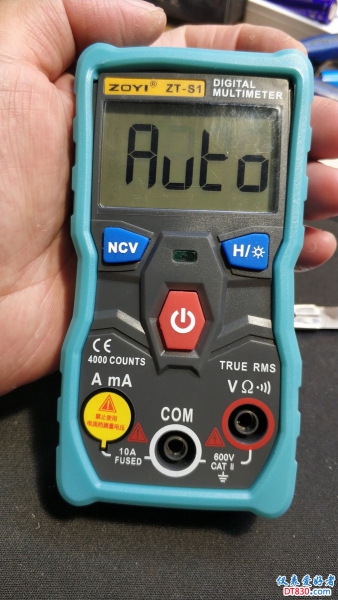

贴心的电流档提示

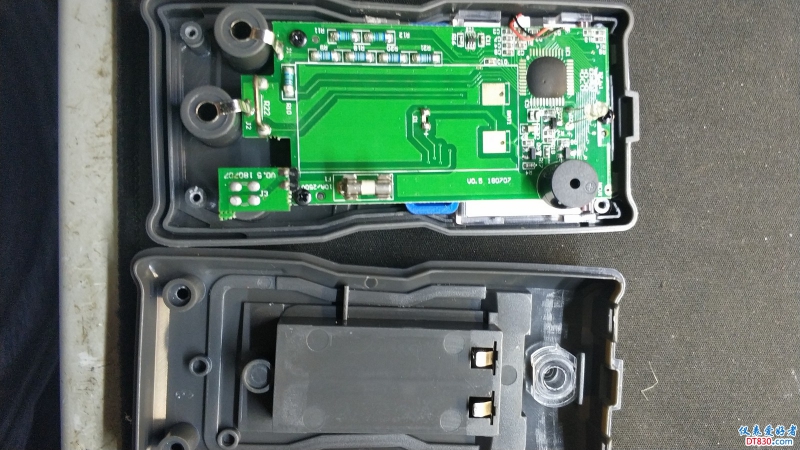

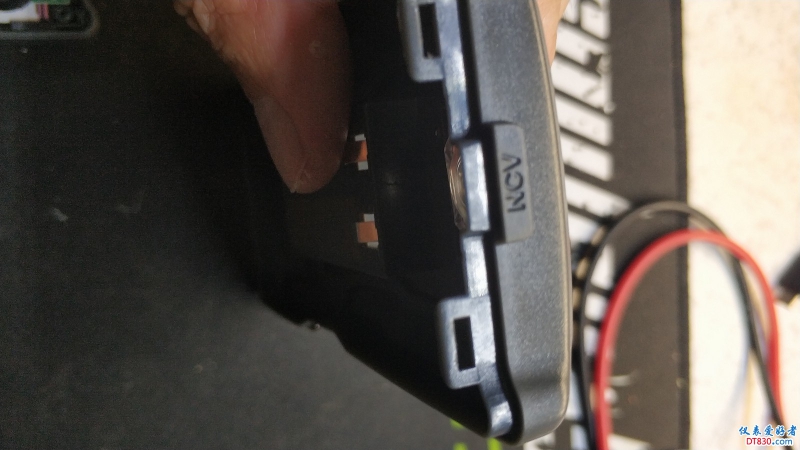

拆机请注意卡扣

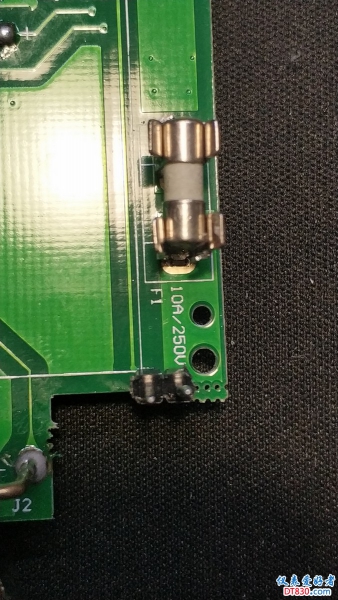

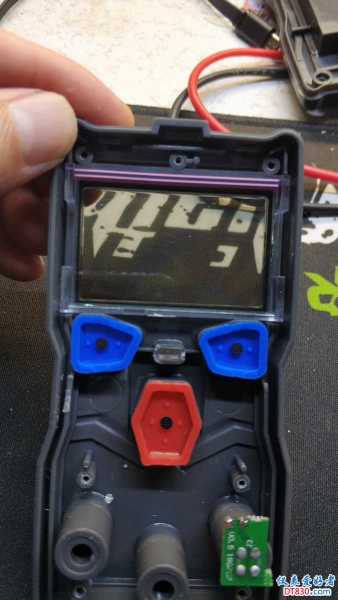

电流插口和X一样，怀疑10A电流的通过能力
IMG_20180723_194115 (复制).jpg

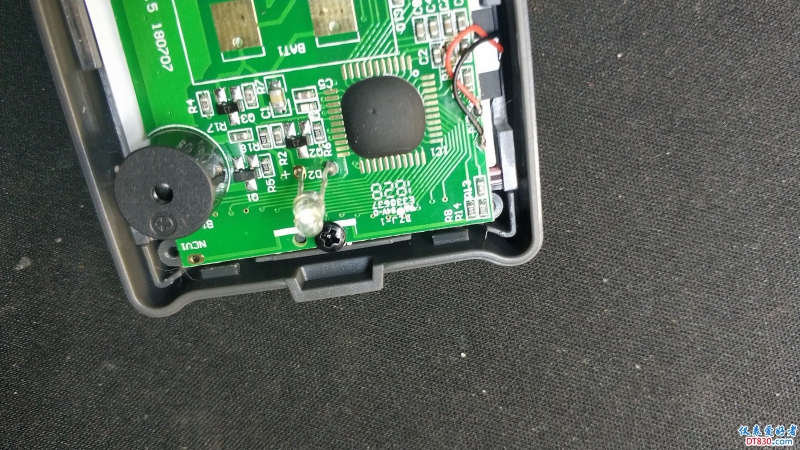

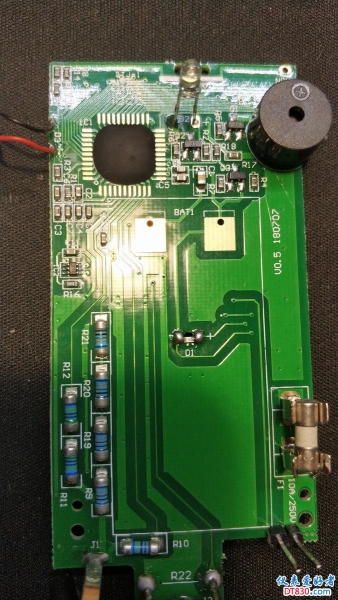

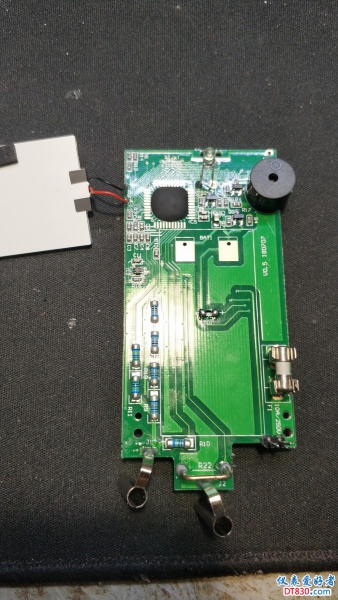

除了主芯片外，就一个6脚IC，电压基准和喜闻乐见的24C02呢？
IMG_20180723_225522 (复制).jpg

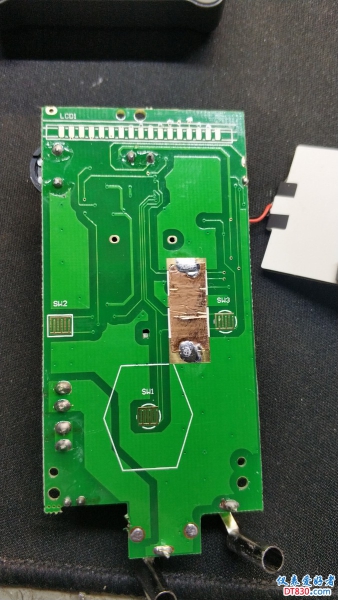

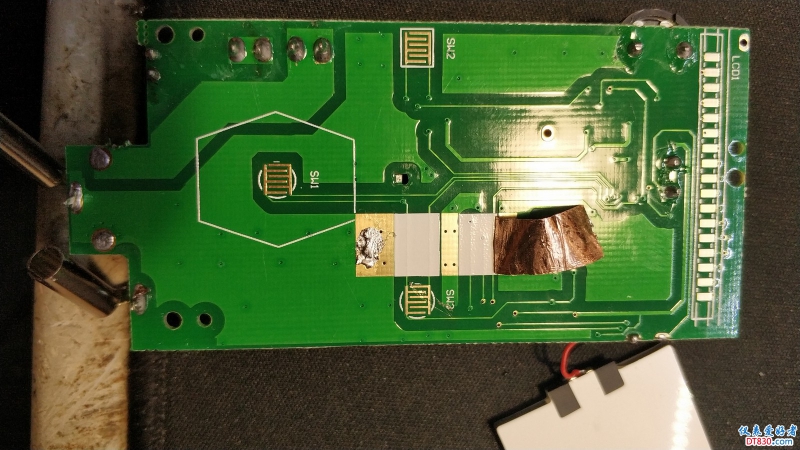

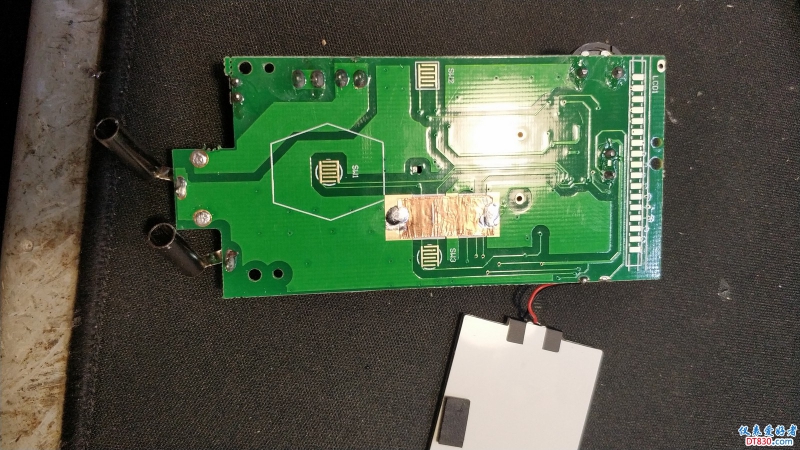

铜箔下面什么也没有

复原

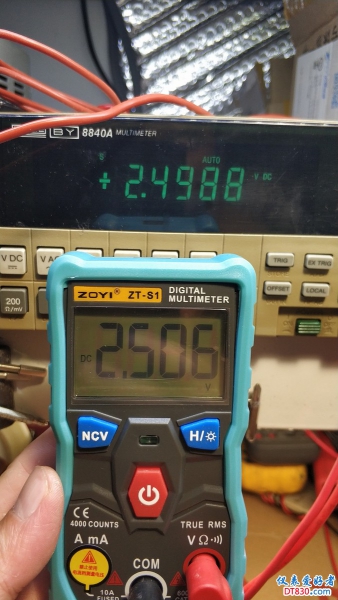

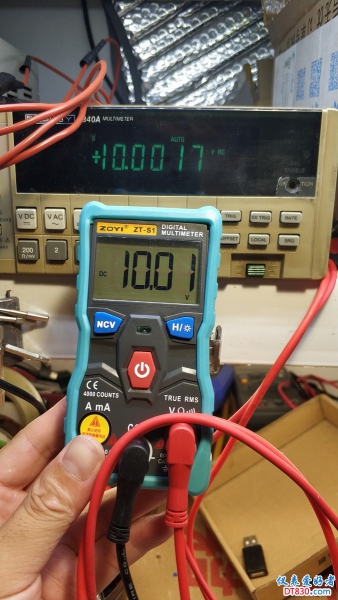

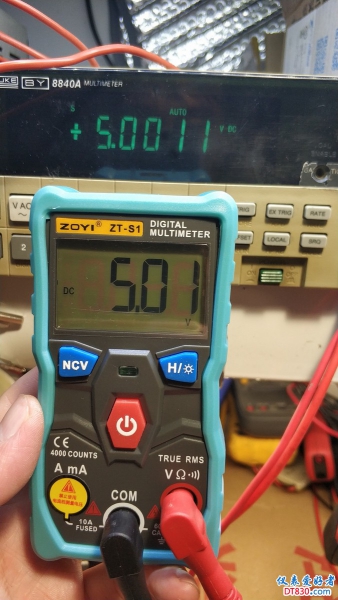

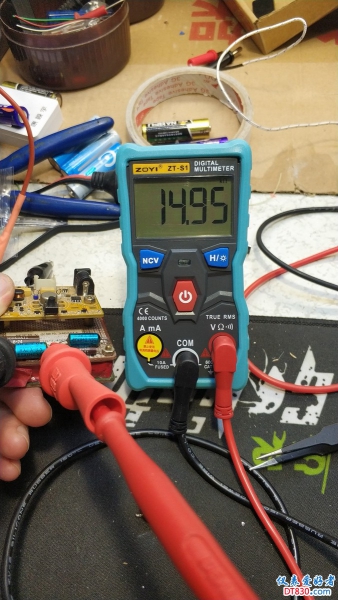

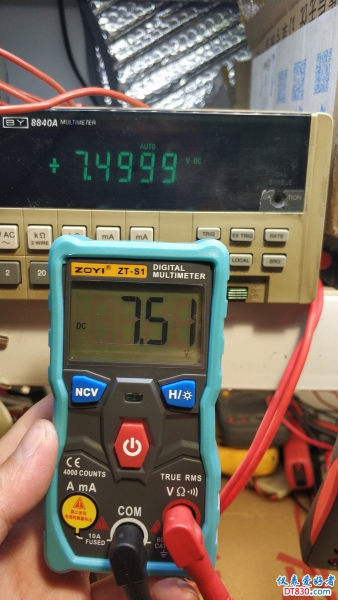

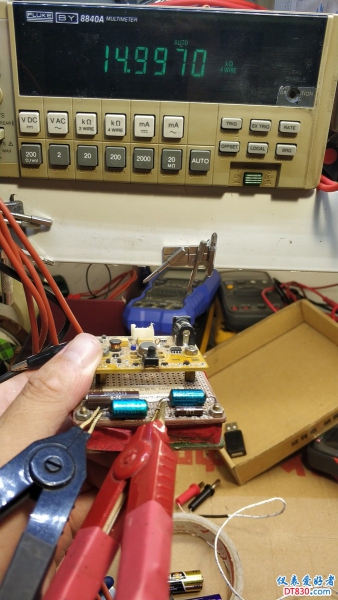

测量电压和我的8840相比有点高，不知道哪个表有问题。电阻档做个参考还是可以的。

散淡021 · 发表于 2018-7-26 07:54:14

谢谢分享！
S1 大家测了都偏高几个字，而厂家生产调试源应改与219、X等等是同一个源（219、X等等都很精准）。
结合S1的输入取样回来的特点（S1内阻小，S1测电源没问题，估计厂家考虑到用户会买来后测基准电压，普通基准带载差，不这样调高会偏低，），应该是厂家特意调高几个字。

tntzpq · 发表于 2018-7-26 17:36:28

还有铜箔啊...　正面知道是光板就没去看.
