S1小巧精致。但由于缺少二极管测量功能,限制了它的应用范围。闲的没事,想着用j简单的方法为其DIY上二极管功能。
数字表电阻档由于电流很小无法象指针表一样直接测量二极管。所以增加了专用二极管档。其原理就是加大输出电流,提高输出电压,同时DCV端直接显示借口电压。
有坛友提供的原理图,DIY起来方便多了。根据测量主控4脚也就是C4热端应该是内部稳压滤波,端。为了减少电池电压的影响。外加限流电阻取电于此。

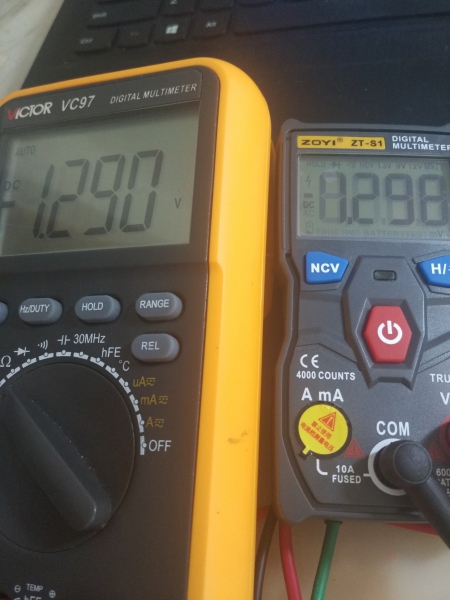

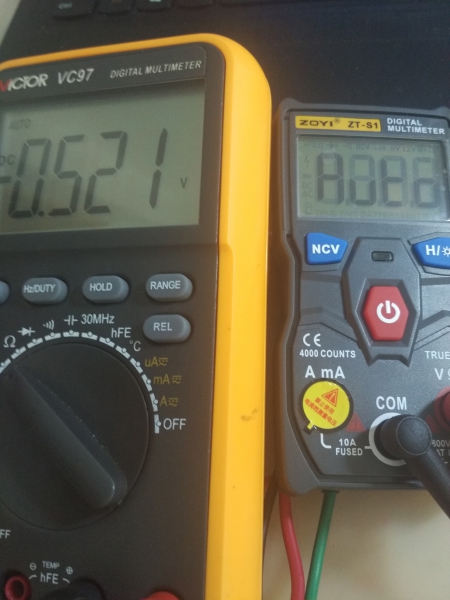

改造很简单,直接在C4通过一个2K电阻取电到到万用表VΩ插孔。 开始没测量输出电压,看到显示不正常以为不成功。分别用短路法、断路法,没法判断出主控7/8/10脚到底哪个引脚用于DCV测量,本想放弃。忽然想起测量下插孔电压变化状况见上图。恍然大悟。改造是成功的。 二极管正向导通时由于压降低于0.8V(0.5v)故S!处于电阻测量状态,示不正常(至于显示AUTO二不是阻值,是不是电流还小了?),反向显示1.2V(开路)。 如何判断呢?显示都显示1.2V二极管开路,都显示AUTO为短路。 测量时,只用了LED灯泡板的整流二极管(4007)判断,别的没有再实验。
思路:VΩ端直接加电压,由于限流后的电压1.2V左右S1自动转为电压档(量了下电流0.7mA左右),显示的是端口的电压,测量显示的就是二极管两端的电压。
问题:为何正向时显示的是AUTO而不是电阻(电压低于0.8V,S1已转为电阻档)?难道是输出电流不合适?(手头电阻不全,没用再低的电阻试),或其他原因。

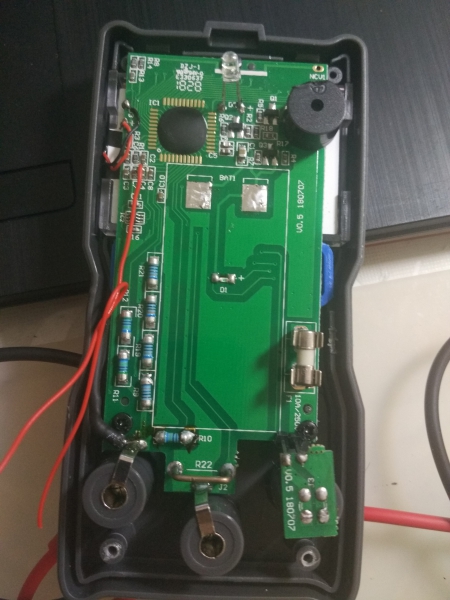

第一幅图是准备接开关的图,线已剪断了,限流电阻用热宿管套起来了。暂时没有微型开关,先这样。
暂时这样,望高手提供更好的简单实用的DIY方案。 |
