S1测量0~0.8V电压时的实际模式转换结果

chen131578

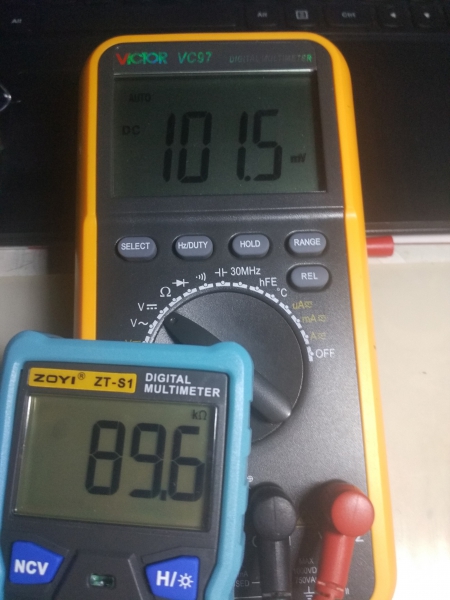

S1的电阻电压切换点事0.8V，低于0.8V切换为电阻档S1显示的为电阻，0.8V及以上自动转换为电压测量，显示的为交直流电压。实际真的如此吗？n由于稳压电源采用的不是精密可调电位器，所以大致每0.1V拍一张图。结果如下。

由图大致看出：

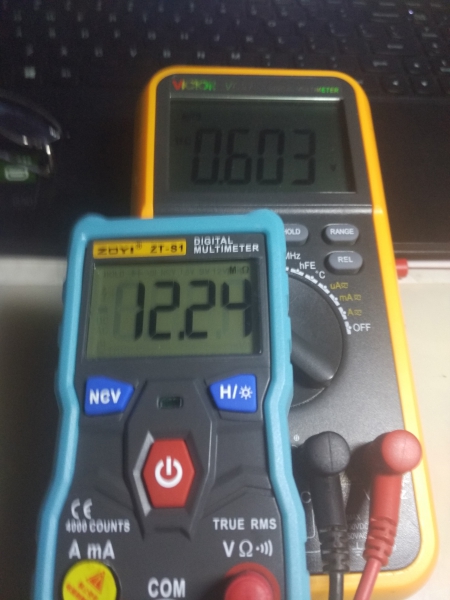

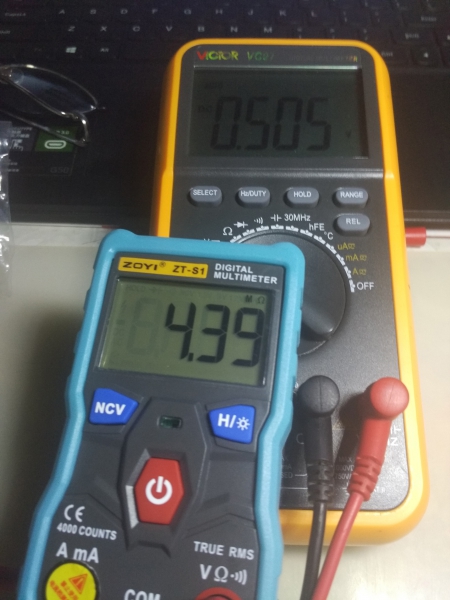

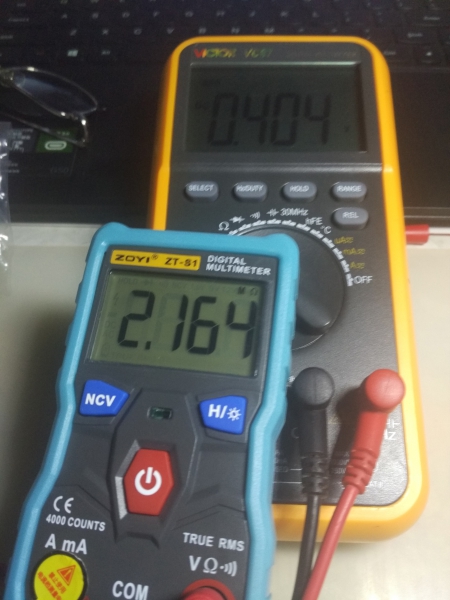

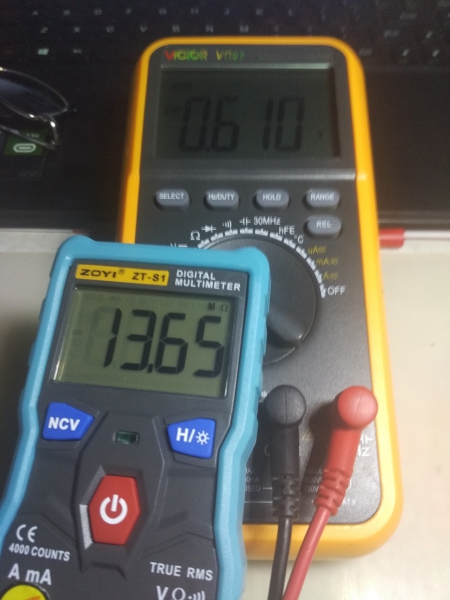

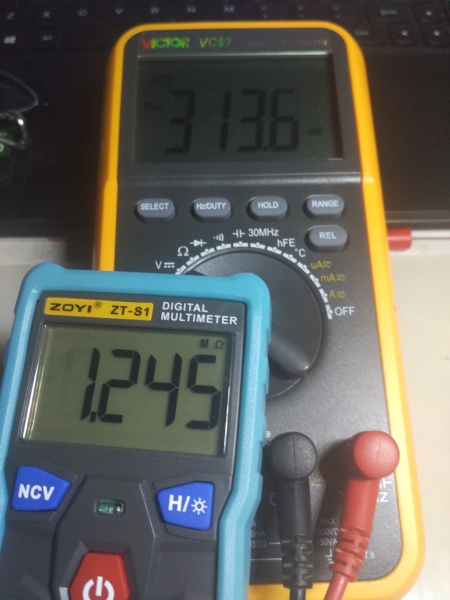

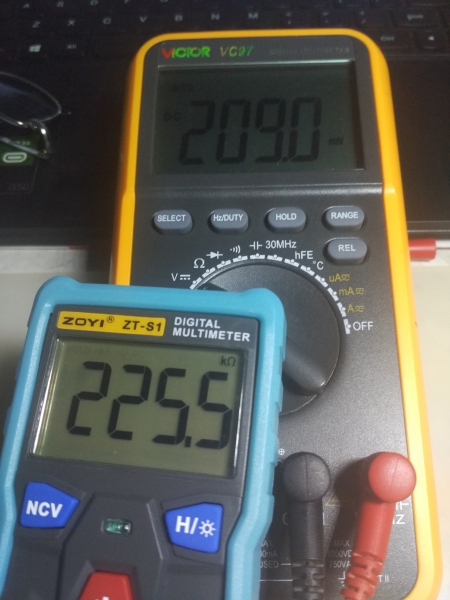

      在电压低于0.7V时，S1显示的一直是电阻值，这说明此时S!位于电阻测量模式。

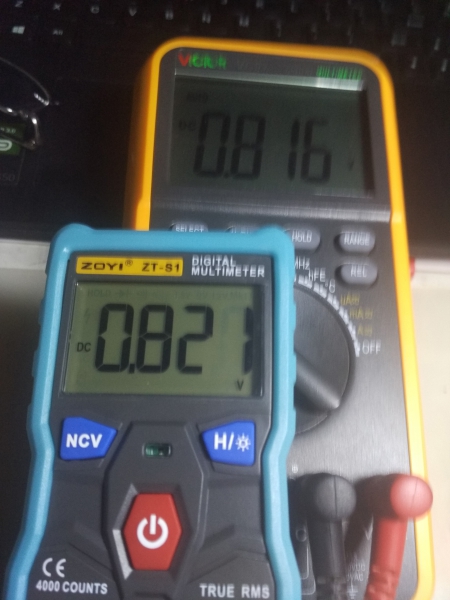

      等于大于0.8V时，S1显示的为电压值，位于电压测量模式

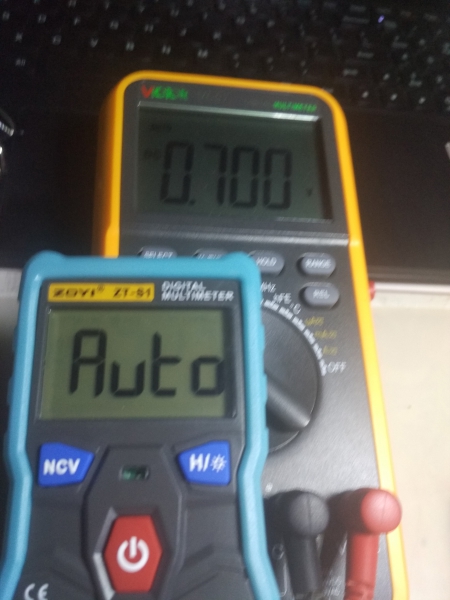

      电压大约0.7~0.8之间时，S1显示AUTO，应该是没判断出应该以哪种模式工作吧？
      由于视频太大没上传，在测试的过程中，档S1显示AUTO后，下调电压接近0V才可再次转换为电阻模式，有一定的滞后。

chen131578

发帖时，按错键，恢复发帖图片次序颠倒了。

chen131578

还看出，带电测量电阻，结果无什么意义。电压值越高显示的电阻值越大。

wgsd

chen131578 发表于 2018-8-1 20:53
还看出，带电测量电阻，结果无什么意义。电压值越高显示的电阻值越大。

有几个表能带电测电阻？
我的3457在3K档可以打开带电测功能（可带3V多点一下电压，就是可以测1.5V电池内阻），但它的主要目的是消除测试小电阻受热电效应影响。

chen131578

指的是，电路没有完全放完电的情况下会影响误判，因为S1是自动转换模式的。刚试了下，vc97电阻档测量电源，也是随电压升高，电阻变大。电压0.5v,时电阻已经显示无穷大了。

wgsd

chen131578 发表于 2018-8-1 21:42
指的是，电路没有完全放完电的情况下会影响误判，因为S1是自动转换模式的。刚试了下，vc97电阻档测量电源， ...

带电测？这是哪跟哪，不乱套了吗。能带电测得表，是有一套装置，检测出是正电还是负电，然后再用相同大小的电压将其抵消，再测量电阻，这个过程自动进行。

chen131578

记得以前看过，电阻有在线测量的文章，大约是用的电桥原理吧。没细看，能不能带电不清楚了。还是因为S1测量低于0.8V的电路时自动转为电阻测量，才想到了带电测量的准确问题。

wgsd

chen131578 发表于 2018-8-1 22:16
记得以前看过，电阻有在线测量的文章，大约是用的电桥原理吧。没细看，能不能带电不清楚了。还是因为S1测量 ...

电桥大多是交流的（也有直流的，一般只测电阻）。有时测出的电阻与万用表不一样，即有的电阻存在电感或有容抗。

wgsd

chen131578 发表于 2018-8-1 21:42
指的是，电路没有完全放完电的情况下会影响误判，因为S1是自动转换模式的。刚试了下，vc97电阻档测量电源， ...

万用表测量电阻就是测量电阻两端的电压，但不是外加电压，是内部电流，流经电阻产生的电压。如果有外部电压，没有能力处理的万用表（特殊功能），会与内部产生叠加，赵成显示混乱。

chen131578

有道理，原先没想这些问题。
