真正的为发烧而生！米家iHealth红外体温计拆解

snowrose2000 · 发表于 2018-8-16 00:43:52

自从有了一对小宝宝，家里的水银体温计就接二连三的坏。。。
经常是夹着夹着就掉地上碎了。。。然后就得赶紧清理碎玻璃和水银。这麻烦。。。
后来买了这种电子体温计，虽然不会摔碎了，但也是经常掉。。。掉了就要重新再来。。。


看来只有买个非接触式的体温计了。选来选去买了米家 iHealth的。

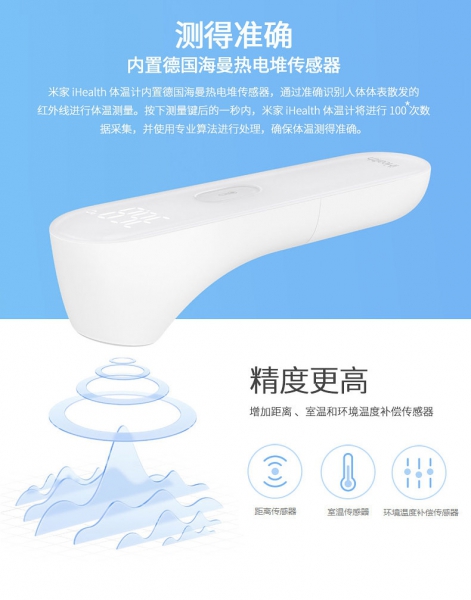

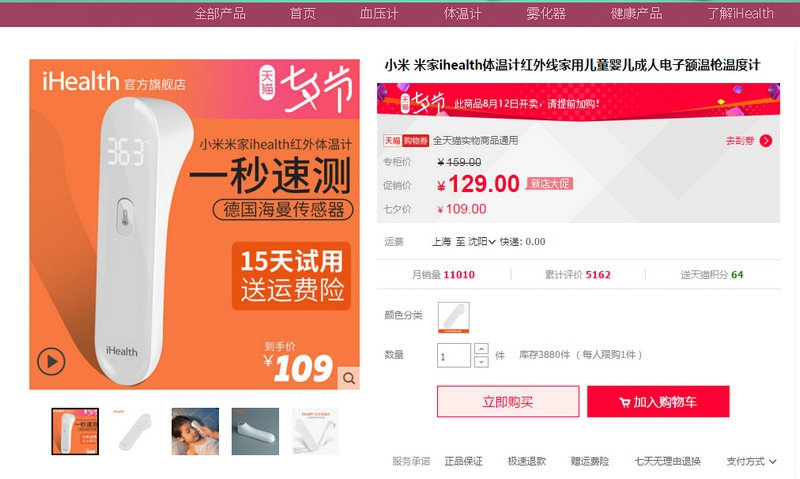

优惠的时候99入手的。


果然是小米，果然是为发烧而生！


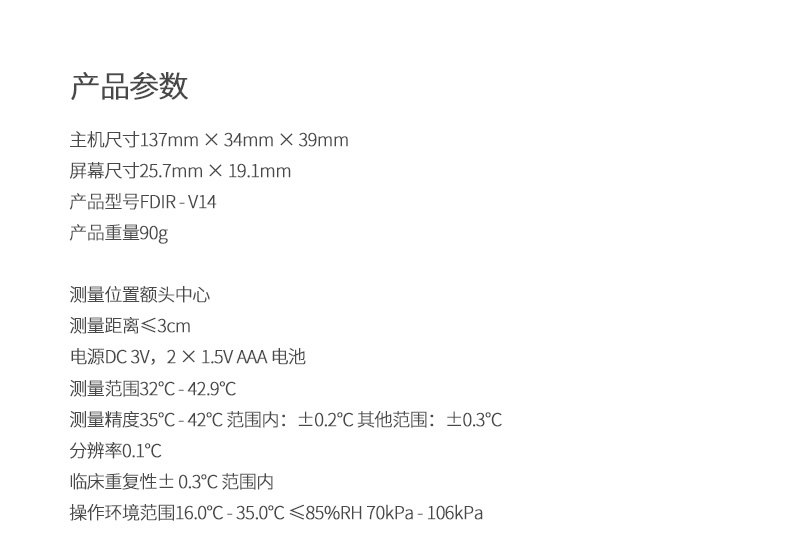

测量时间很短，1~2秒即可。



不过这个测量的距离很短，要在3cm以内。不知其他同类的是否也这样？

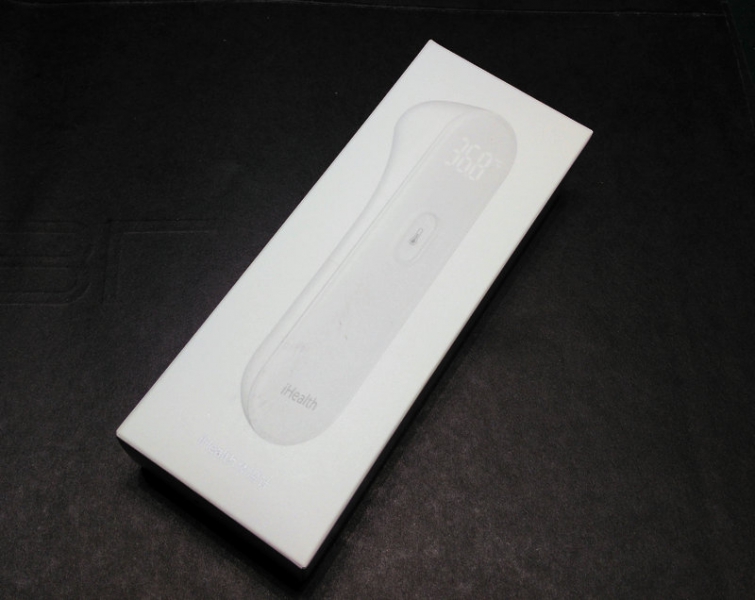

包装盒，纯白色的。很简单。

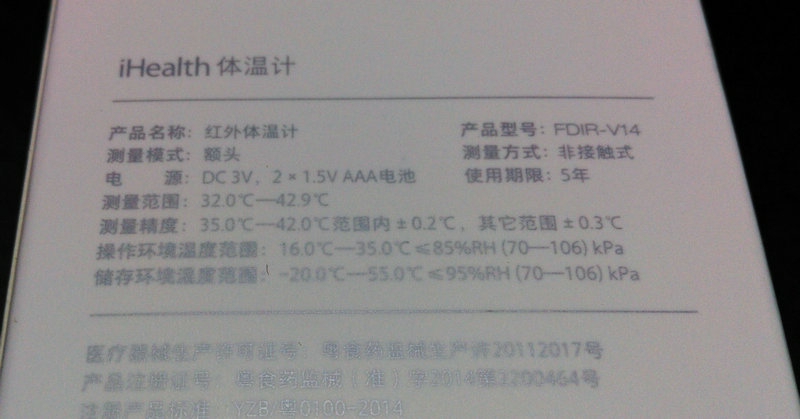

使用期限5年什么鬼？怕出现偏差么？

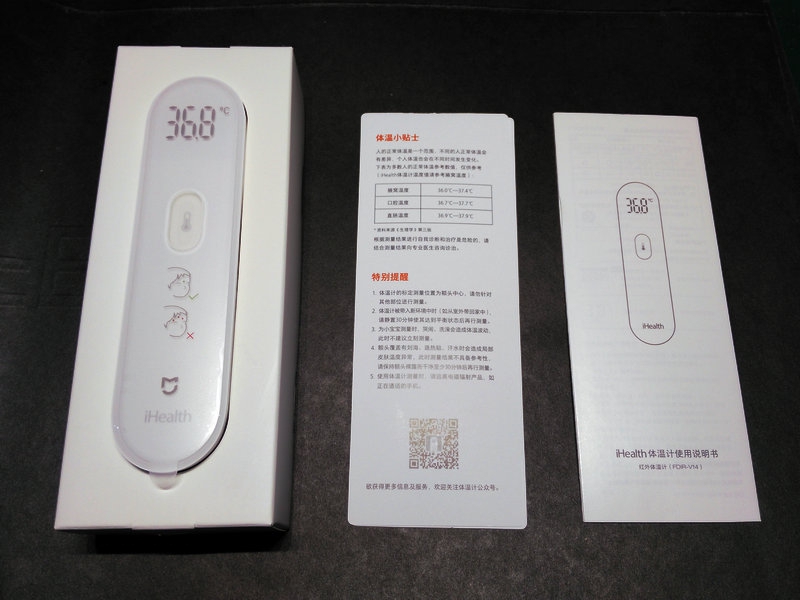

盒内物品。说明书，保修卡。

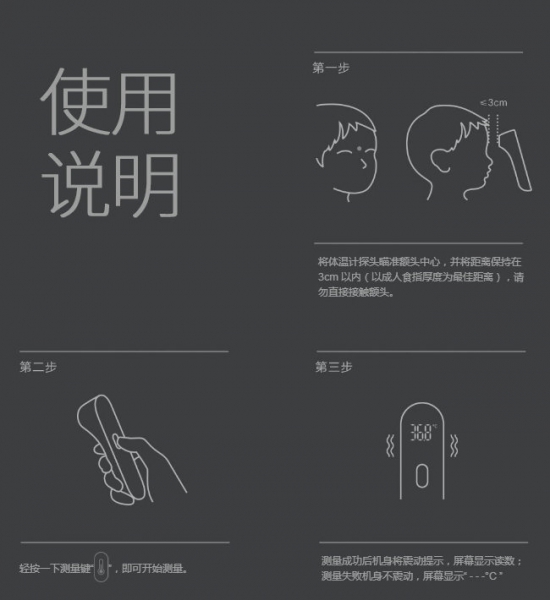

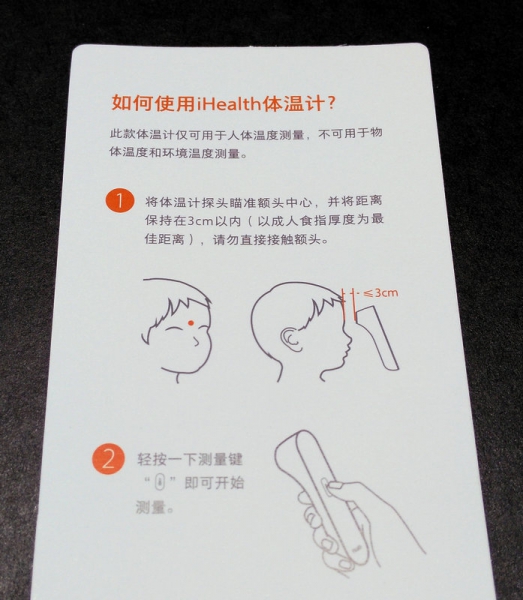

测量很简单，对准眉心保持3cm以内按下按钮即可。
测量到数据后还会震一下。


体温计主体外形很圆润。模具边缘处理的非常圆滑，手感相当好。

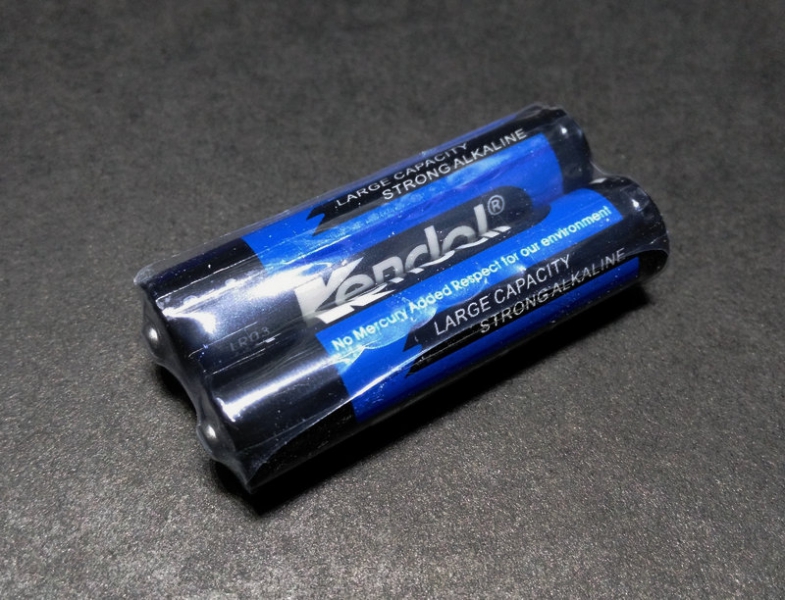

随机带的两节AAA电池。

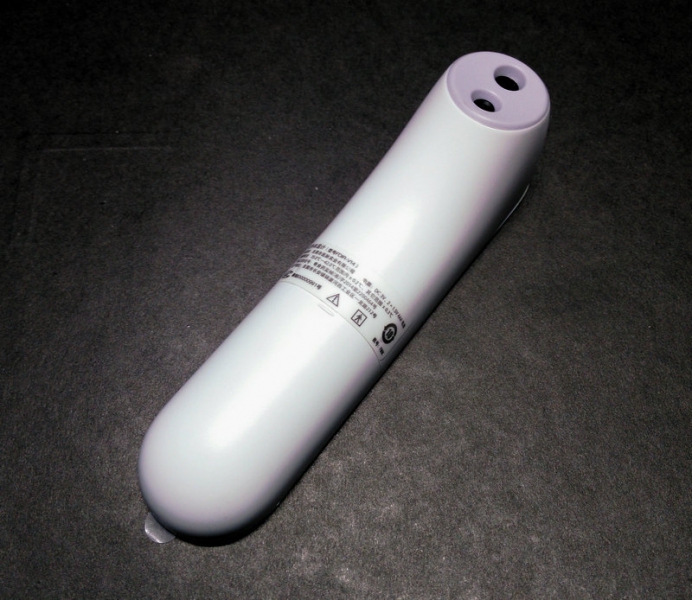

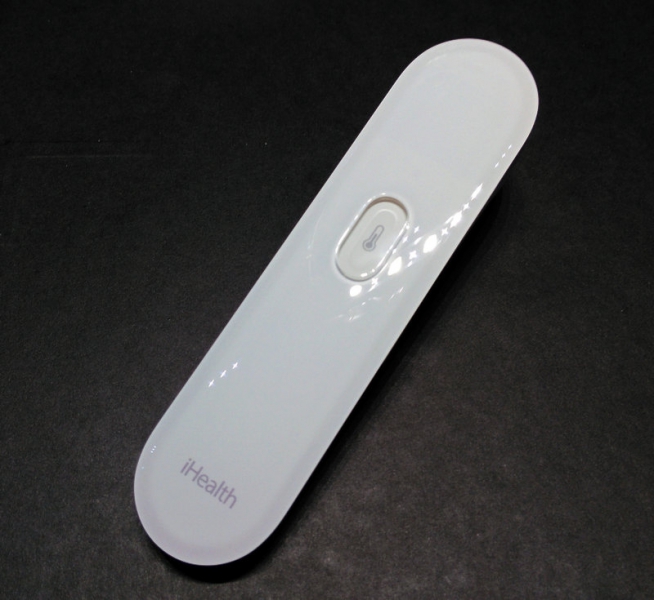

背面只有顶部红外探头部分是突起的。

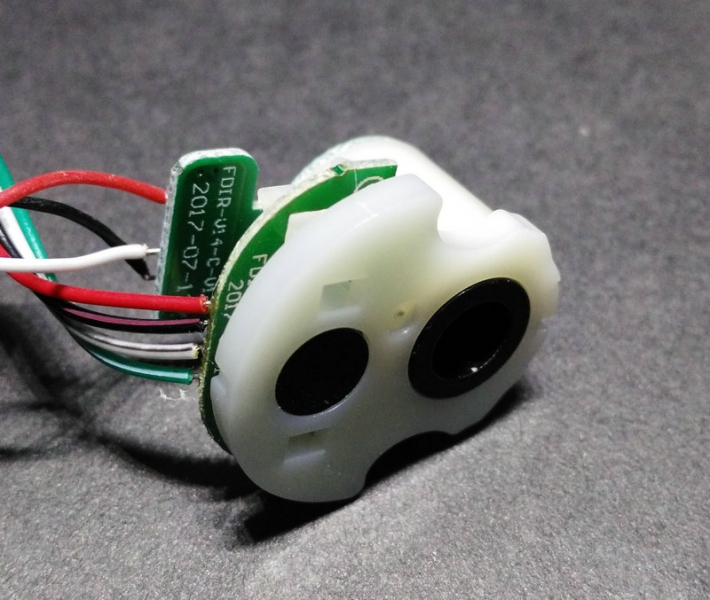

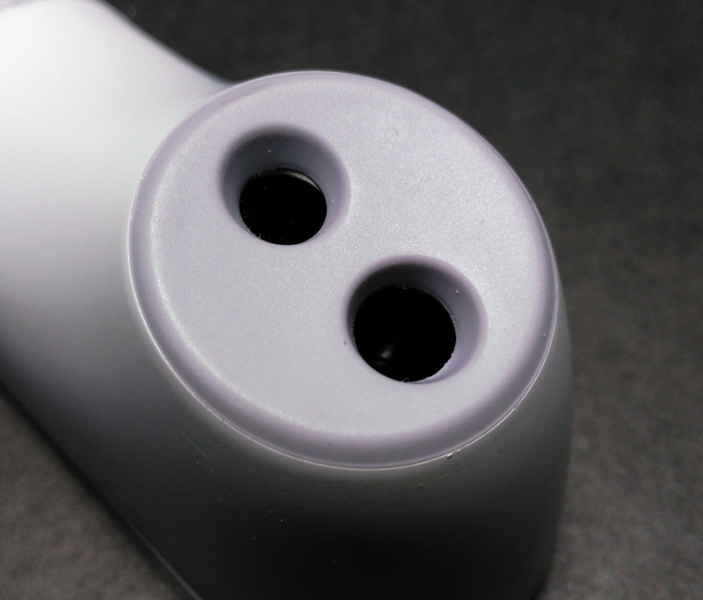

红外探头和距离感应器。

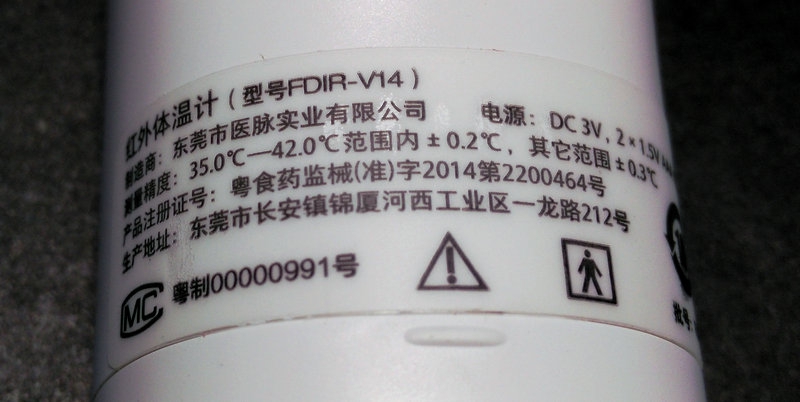

食药监械准字。

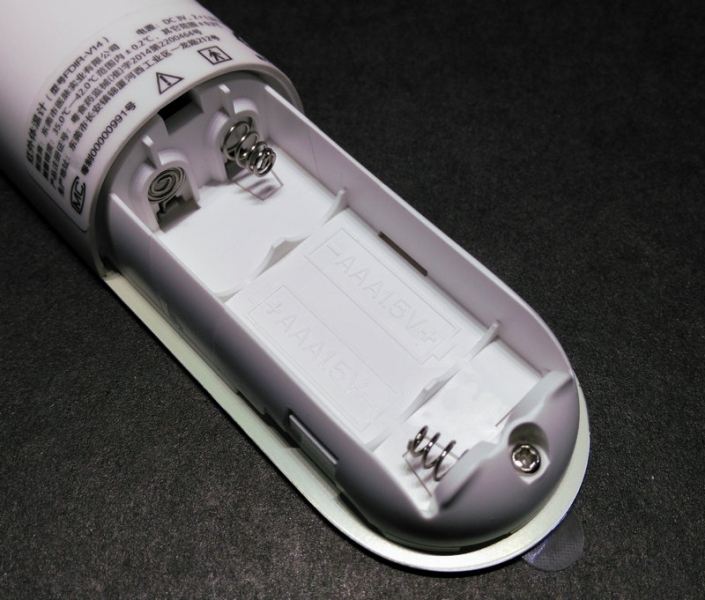

电池仓。

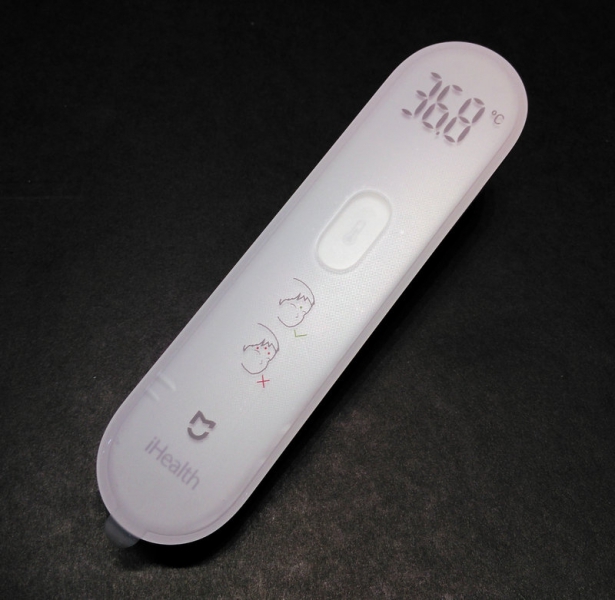

撕掉表面的保护膜。相当光滑的手感，就是不知道时间长了会不会有很多划痕。。。

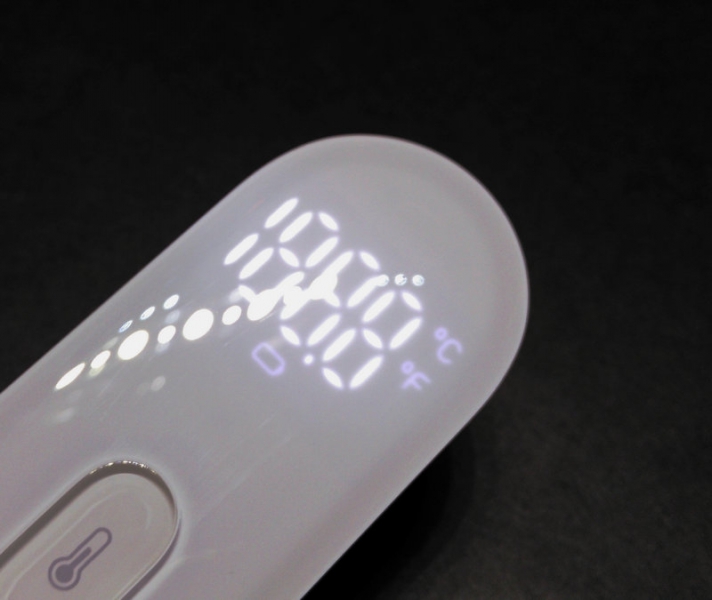

上电开机，满显自检。

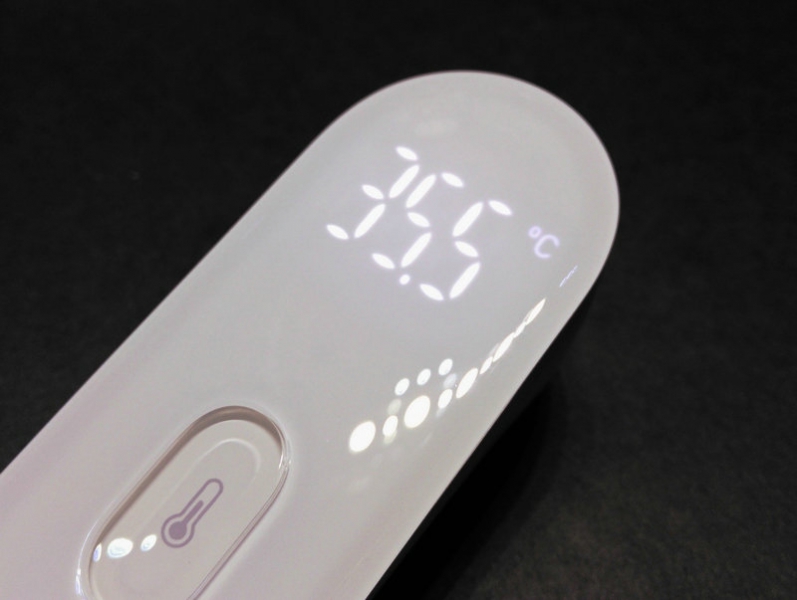

测了下手臂的温度，35.5。


自己对着额头来一枪。。。36.2
测试速度相当快。测试成功后会有震动提示。如果距离超过3cm的话，会一直不显示读数，也没有震动。

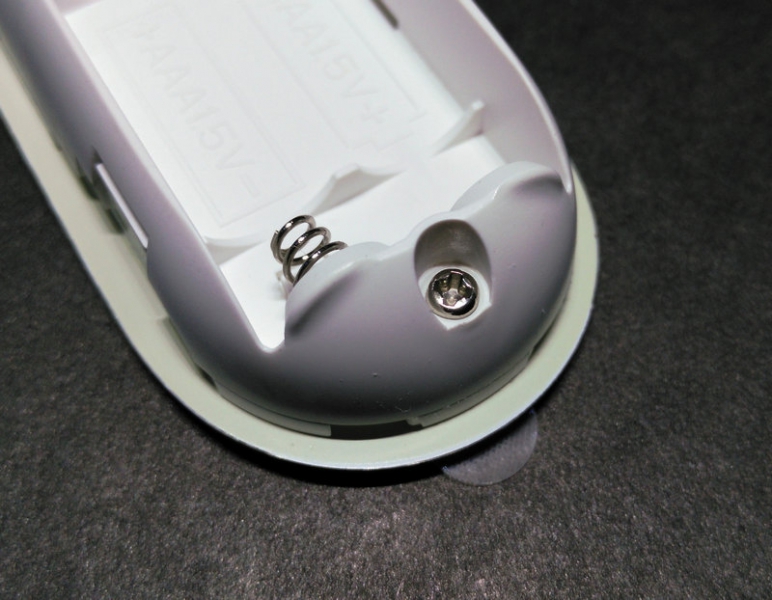

开始拆解。整机只有电池仓里面一颗螺丝。

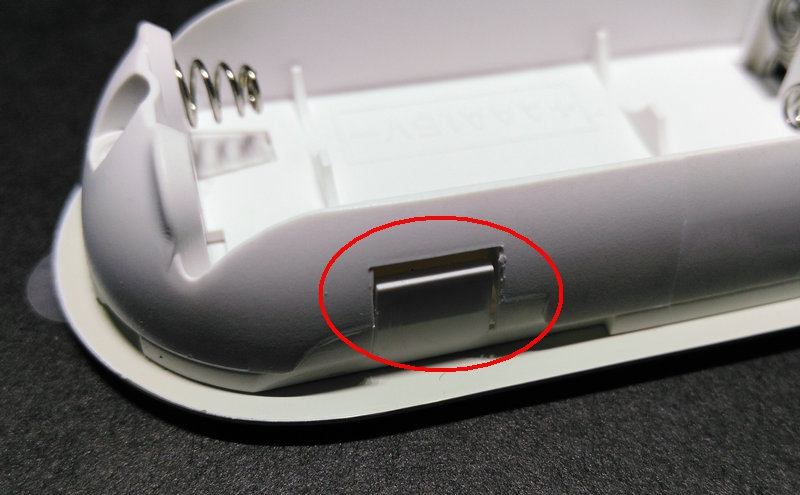

拆掉螺丝以后还是纹丝不动。仔细观察周边，发现很多卡扣。


snowrose2000 · 发表于 2018-8-16 00:44:50

本帖最后由 snowrose2000 于 2018-8-16 00:46 编辑

慢慢的把卡扣撬开，才能拆开外壳。

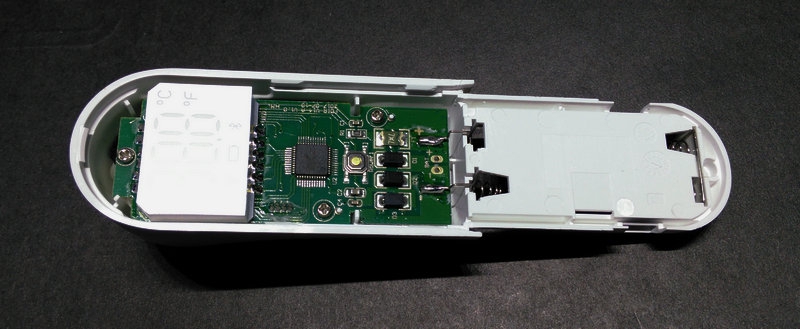

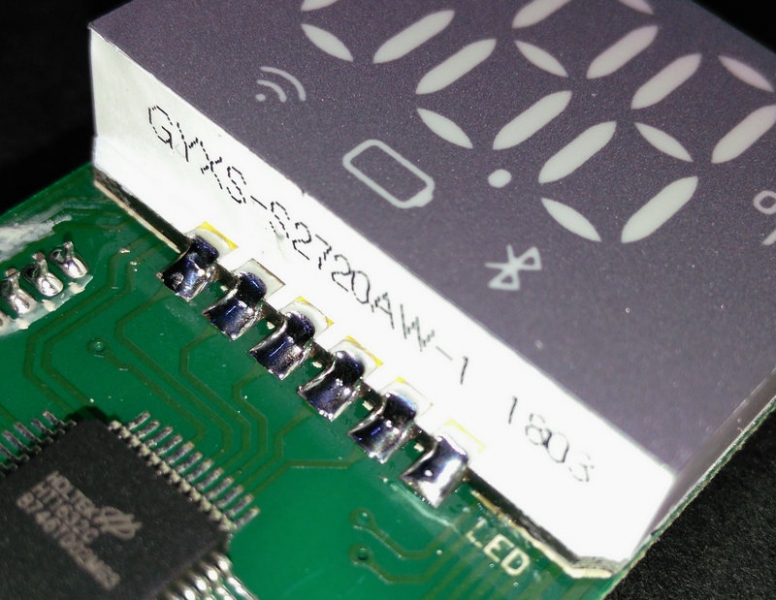

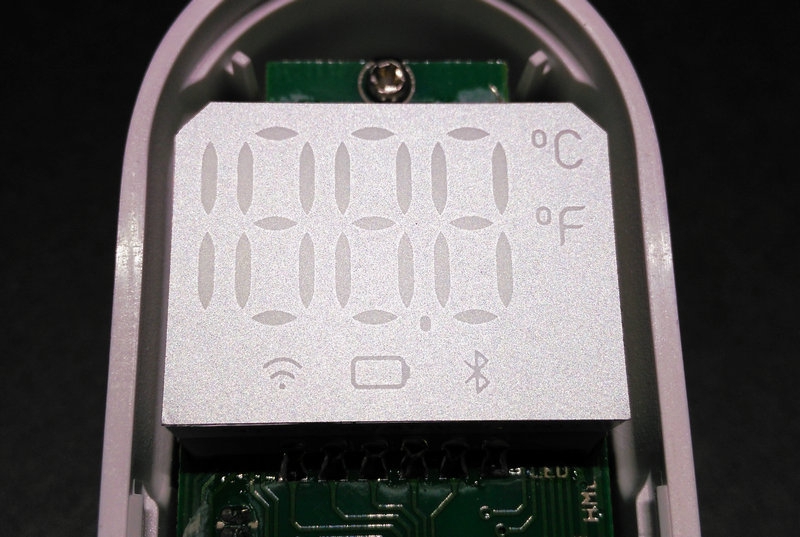

LED屏。下面有蓝牙和wifi标志。但是翻遍整个说明书也没有关于蓝牙和wifi的说明。


而且开机自检的时候，蓝牙和wifi也没显示。
难道是阉割版？？？好吧，就算有蓝牙和wifi似乎也没什么用。

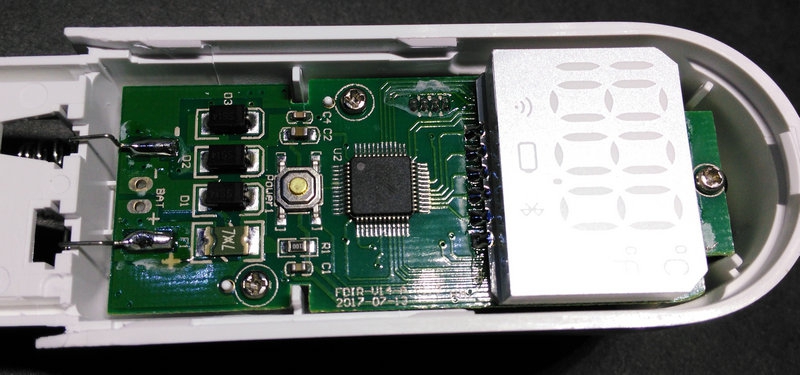

电路板上还有三颗螺丝固定。


拆掉螺丝以后，小心的取下电路板。我就知道这后面肯定有机关。。。

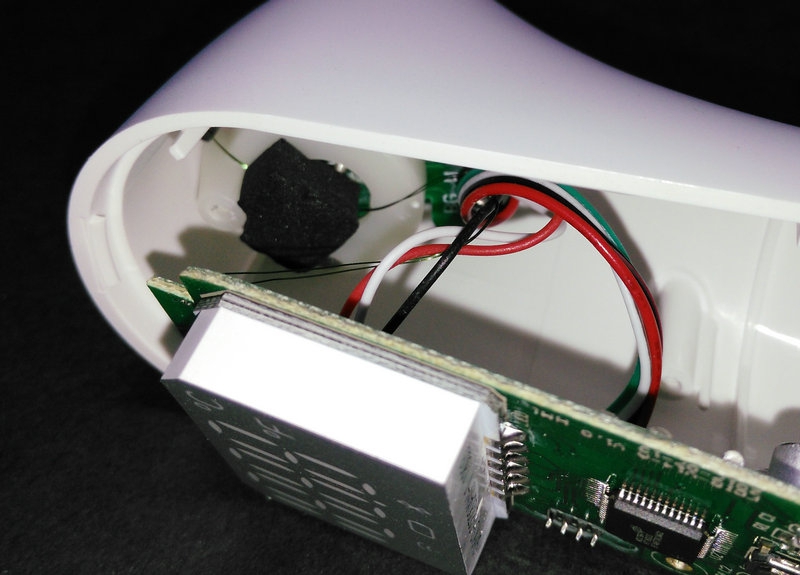

这不，除了几条粗一点的连接线，还有两根很细的漆包线。。。
这要是用力拆下电路板的话。。。估计就悲催了。。。

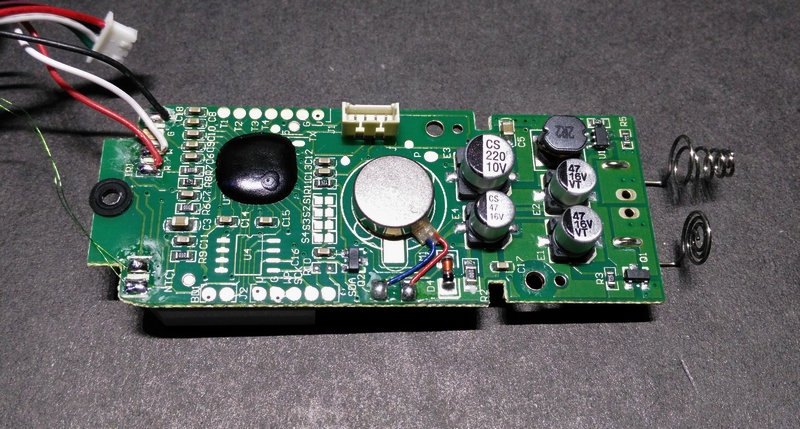

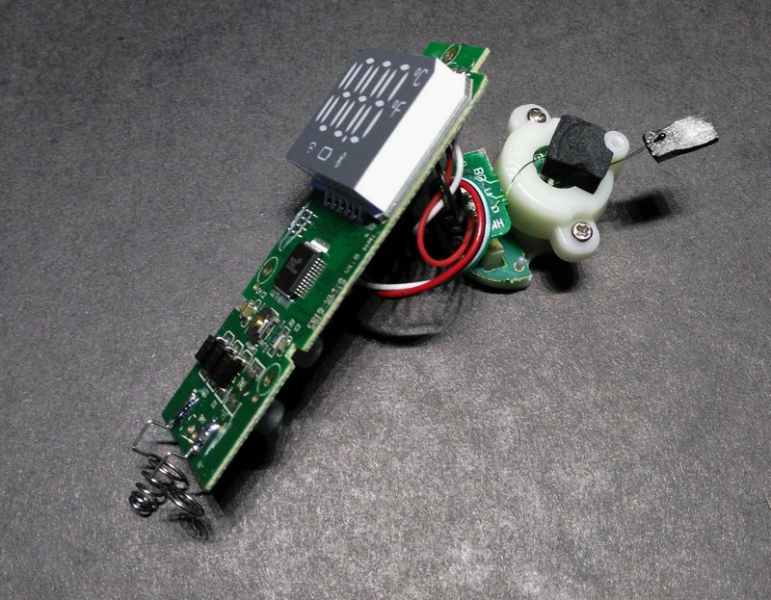

所有内脏都掏出来了。

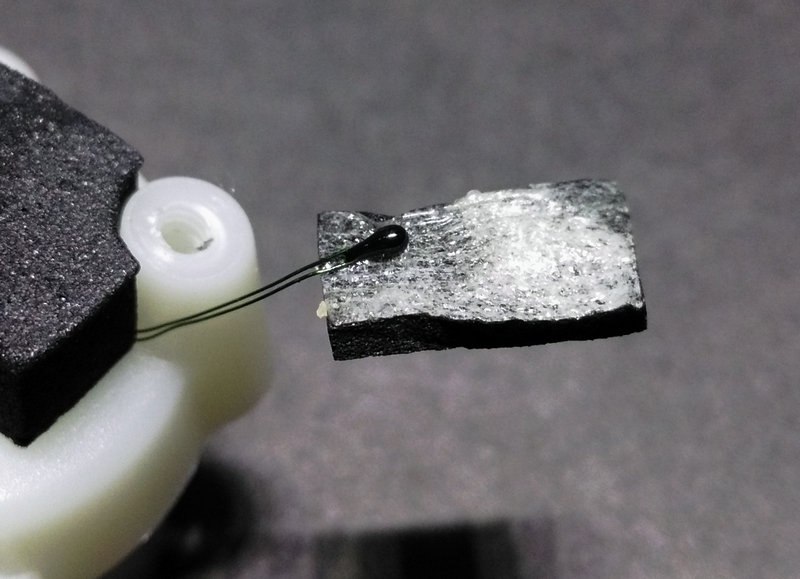

漆包线连着的是个很小很小的NTC。半粒米大小。

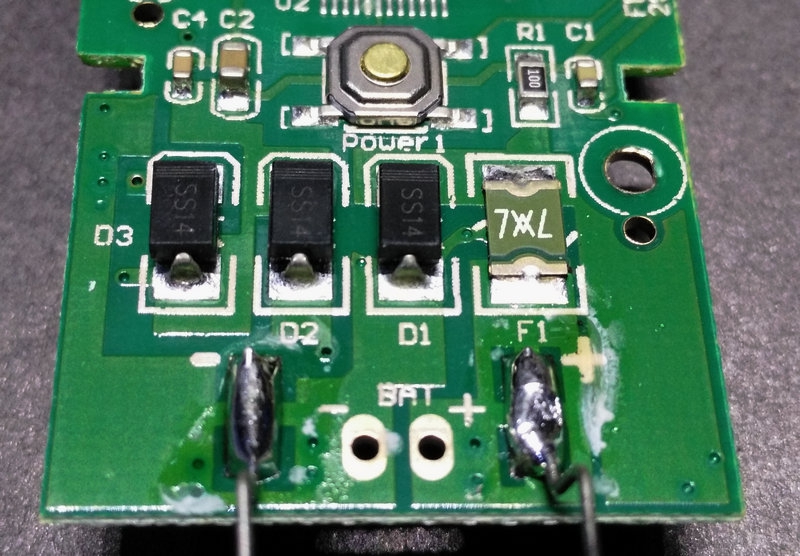

电池输入端有自恢保险。

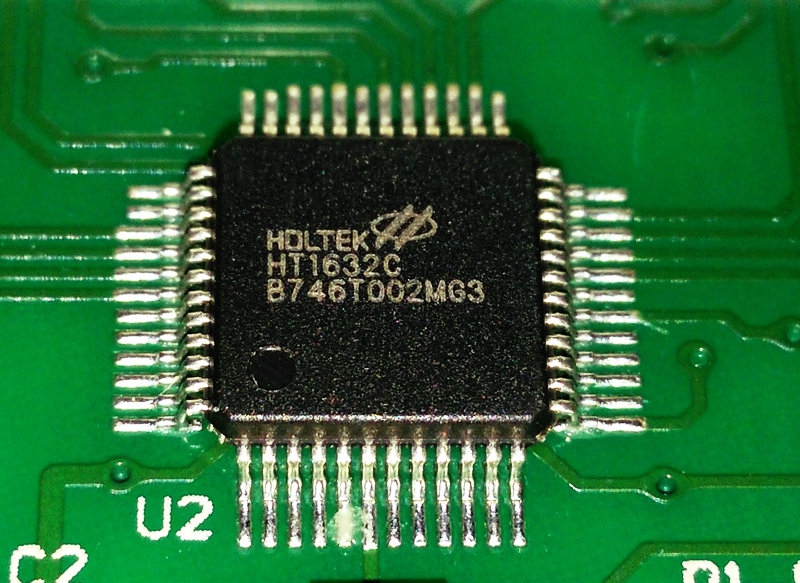

HT1632C LED显示驱动IC。


也许是为了配合整体外观吧，所以用了LED数码管显示屏。
其实，个人还是比较喜欢LCD的。


电路板背面。

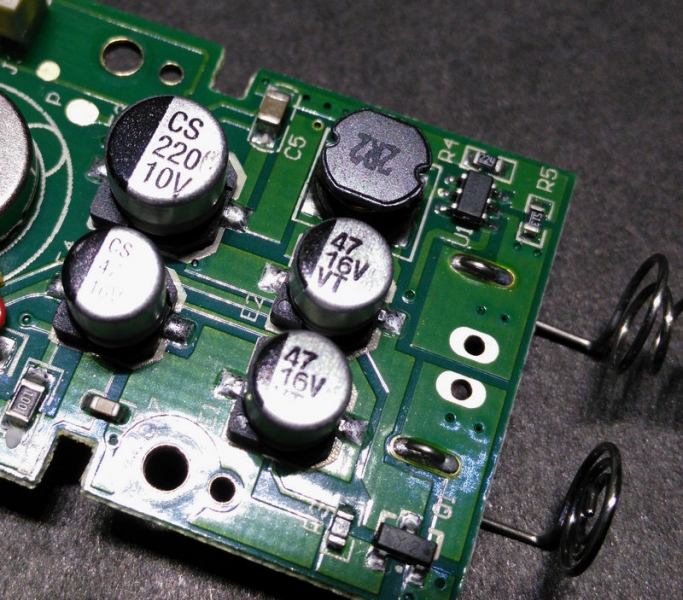

升压部分电路。

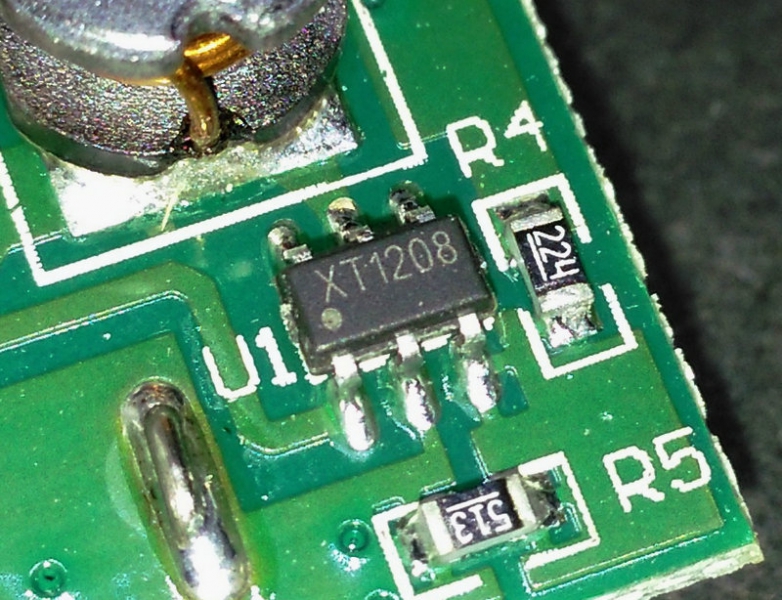

升压IC为XT1208


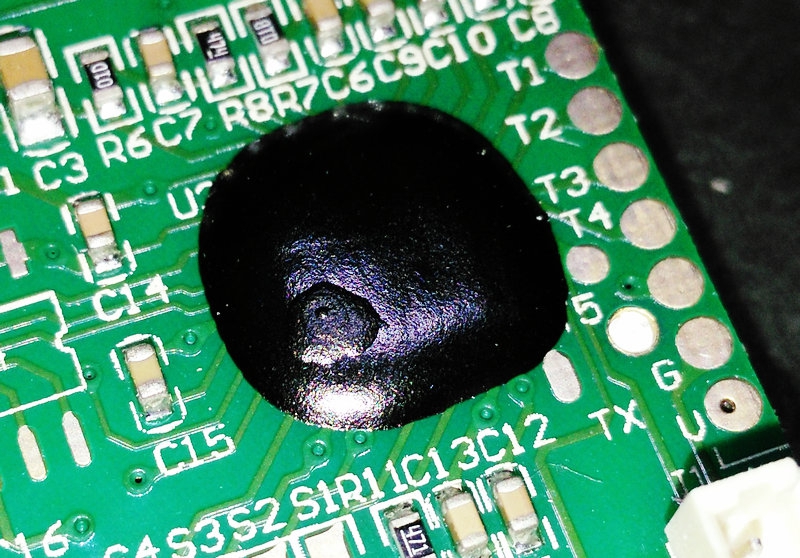

一个既不圆，又不光滑的牛屎。。。

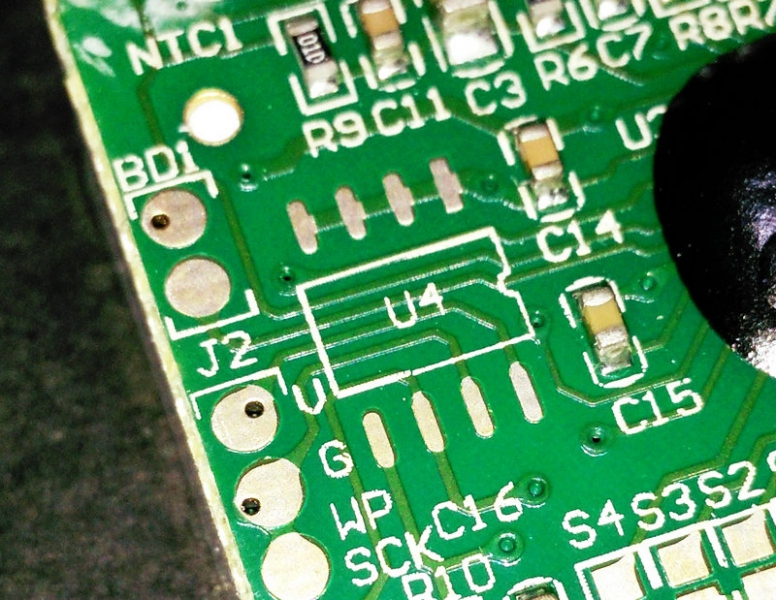

空着的SOP8焊盘应该是个EEPROM。

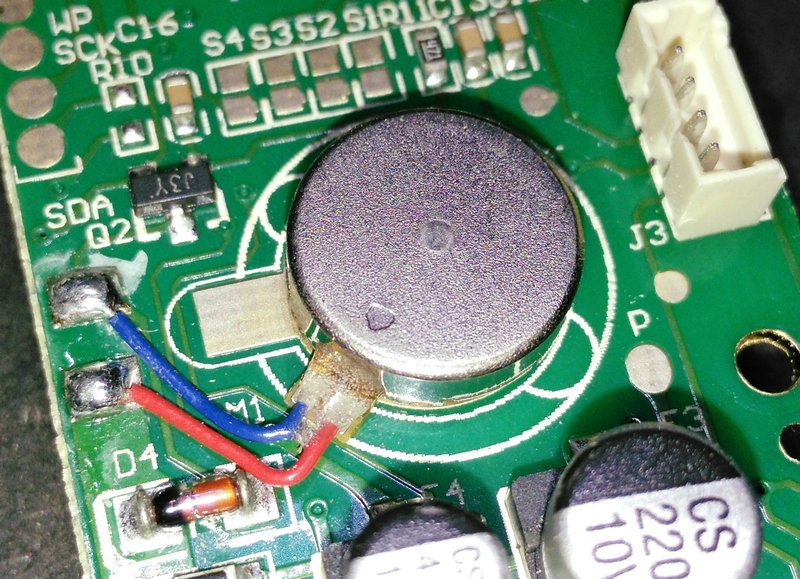

震动电机，和手机上的一样。

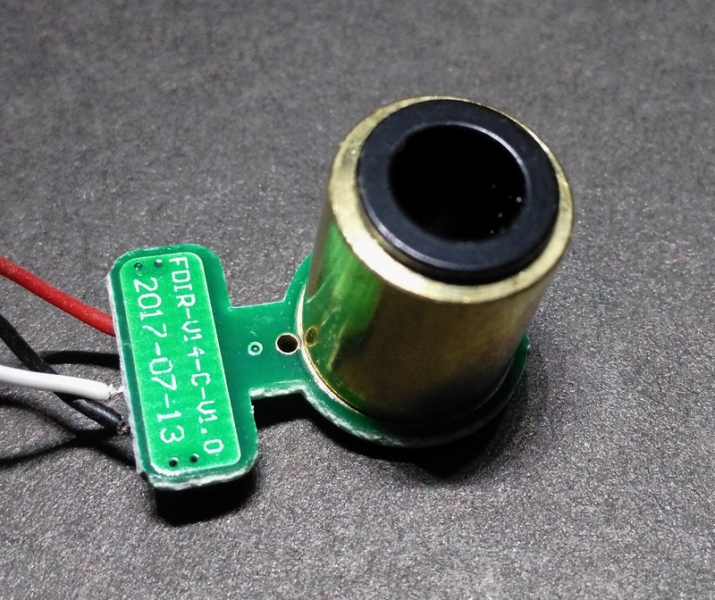

红外探头部分。


拆到这就没法继续拆了。。。

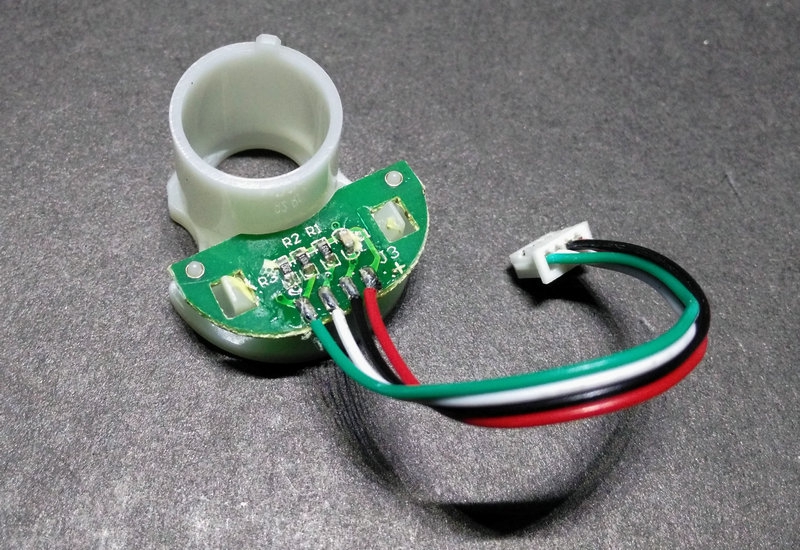

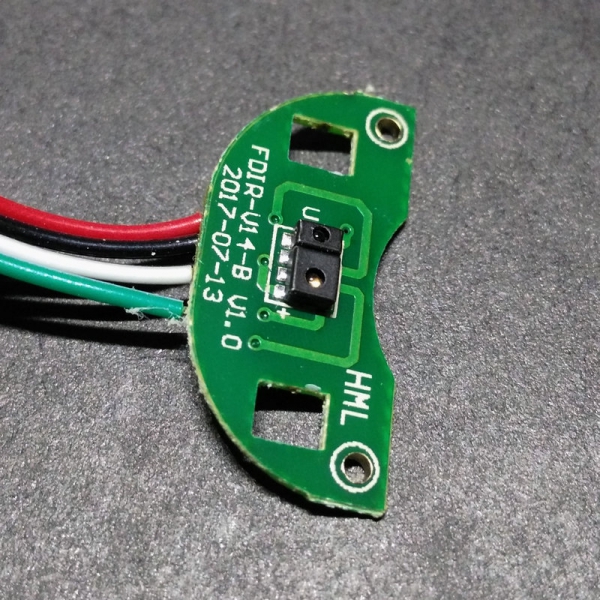

探头下面还有一小块电路板。


距离感应器，和手机上的一样。

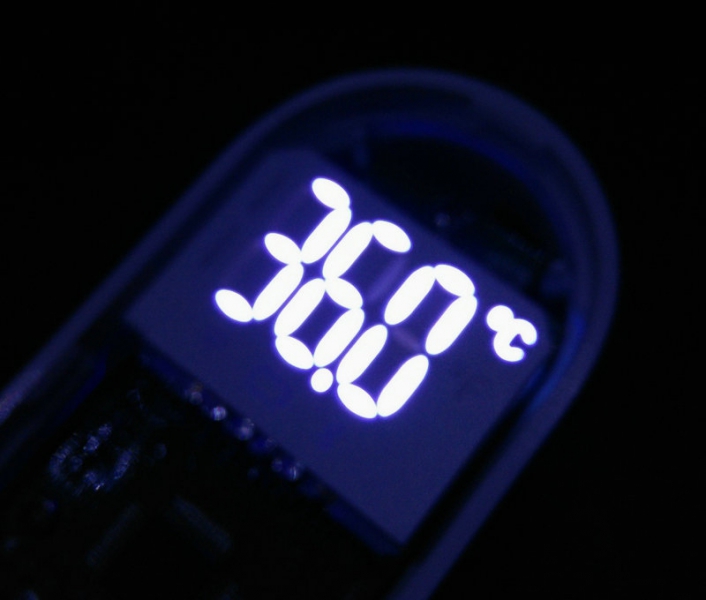

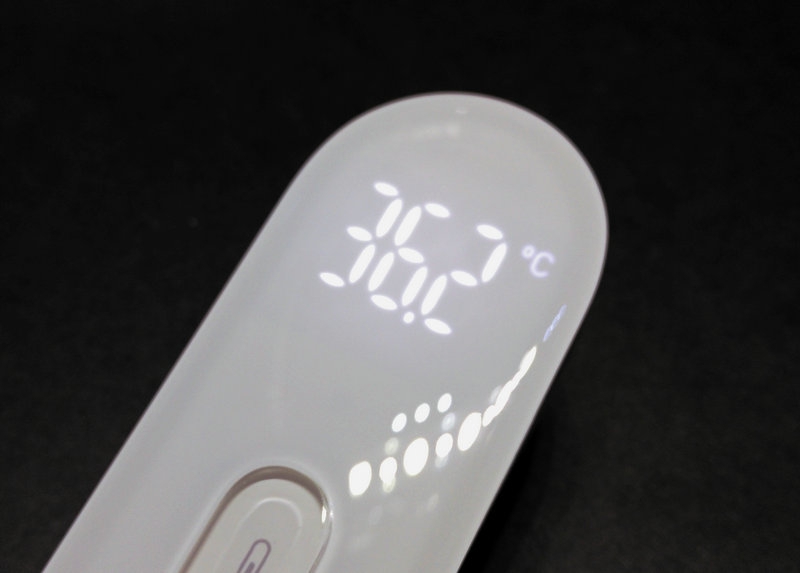

裸屏显示效果。白色LED色温很高。但是装上半透明的面板以后色温就柔和很多了。
