有时我们玩表或工作中通常需要一种高稳定性、高精度的电阻来测试万用表、欧姆表、和电路中的电流。重要的不是绝对精度，而是稳定性，保持良好的可信度。

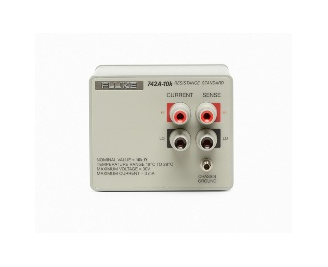

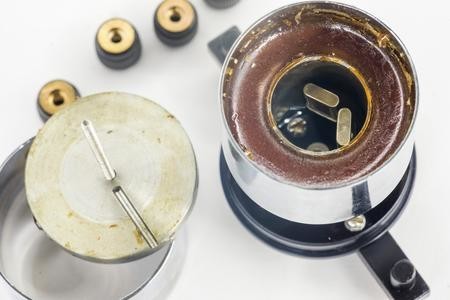

但是大多数工业标准电阻器价格昂贵，体积还很大，有些 仅有一个值。广泛认可的例子有Fluke 742A电阻器，托马斯型油浴桶电阻器，如Guildline 9330和ESI / IET SR104。
Fluke 742A电阻器.jpg
(43.35 KB, 下载次数: 13)

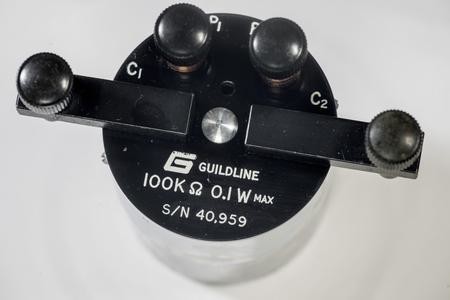

Guildline 9330啥样，看看
Guildline 9330.jpg
(17.03 KB, 下载次数: 9)
Guildline 9330cai.jpg
(25.19 KB, 下载次数: 13)
我的想法是用不同的密封低温漂电阻阵列来构建自己的标准电阻箱，可用作不同仪表设备之间的转换装置，它应该足够坚固耐用，能经受得住实验室的操作和多种连接。
动工
决定使用8个很好的电阻来做原型，阻值从1 Ω to 10 MΩ。
为了获得更多的精度，开尔文四线连接技术衡量电阻的常见要求。但顾名思义，8个电阻将需要32个对外接口。：{ 高质量的铜接线柱，可能需要花很多钱（马巴巴那还有老多假货),
,通常，每个超过20美金（注：有便宜的，质量又好的，快来和我说) 。最终，决定使用三轴连接器来代替，这种连接器也可以提供保护，并且只需要两根三轴电缆就能为每个电阻进行4线连接。

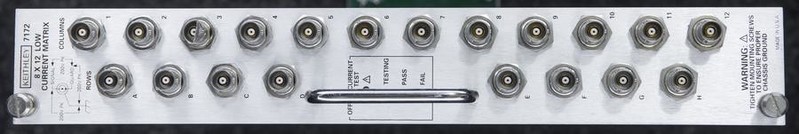

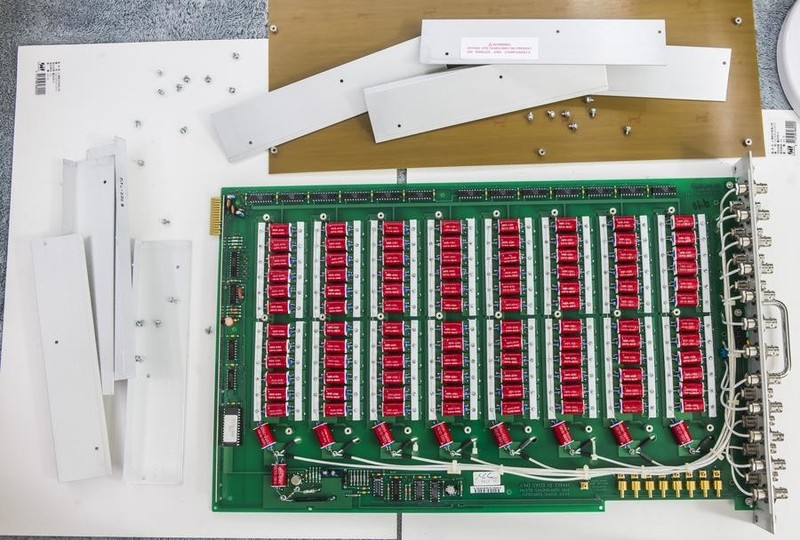

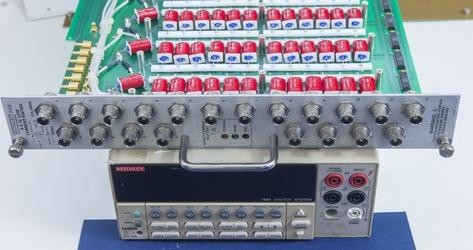

三轴连接器也不便宜的，但我还是有变通解决成本问题的方法，那就是获取来自 Keithley Model 7172（吉时利7172)低电流的矩阵卡的三轴面板端口。这个面板花了我200美金。
Keithley Model 7172
(31.91 KB, 下载次数: 15)
(30.25 KB, 下载次数: 9)
(126.17 KB, 下载次数: 11)
初始校准（测量）
K2001 : 1R – 100K – 4线 OCOMP 模式打开, no filter（无过滤), 1M-10M, 2线, OCOMP 禁止
K2002 : 1R – 20K – 4线, OCOMP 打开, no filter, 200K+, OCOMP 禁止
3458 : NPLC 100, OCOMP 打开, Delay 6sec（延迟6秒), 4线

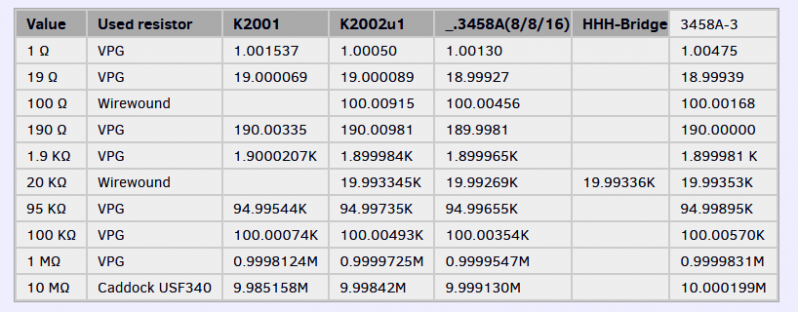

Initial calibration .png
(57.94 KB, 下载次数: 10)

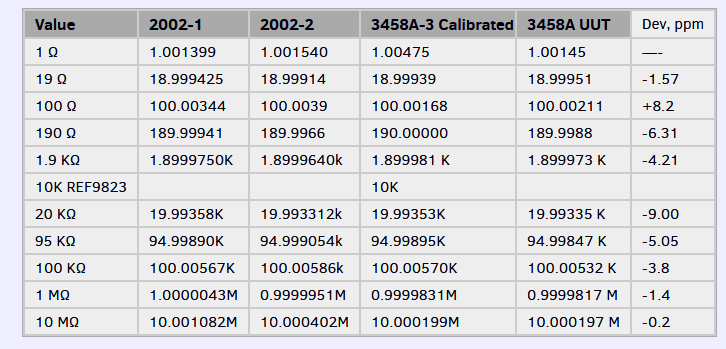

经过+3ppm重新校准后 ，校准的3458A与DUT 3458A仪表的比较，+24.0°C温度下使用电阻箱
3ppm recalibration.png
(49.75 KB, 下载次数: 9)
视频与制作流程
这是制作和组装电阻箱的简短视频
[psyoukuplayer]XMzgwMDk3MjkxMg==[/psyoukuplayer]

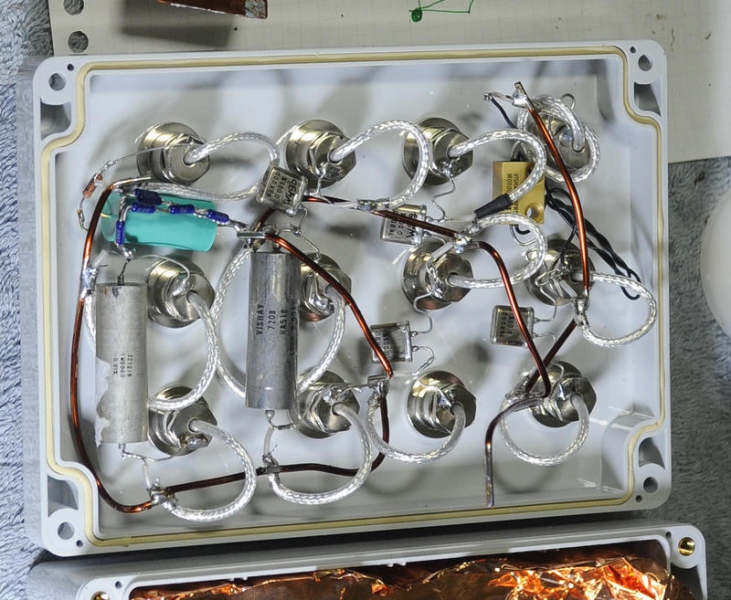

在视频中你可以看到电阻阵列代替 10 MΩ电阻，但是目前这是用单个的Caddock USF340电阻替换。
(71.97 KB, 下载次数: 20)
(146.83 KB, 下载次数: 17)
更新R2
在2016年7月后，我已经将Caddock USF340电阻替换了，并添加了100Ω和20KΩ线绕精密电阻。

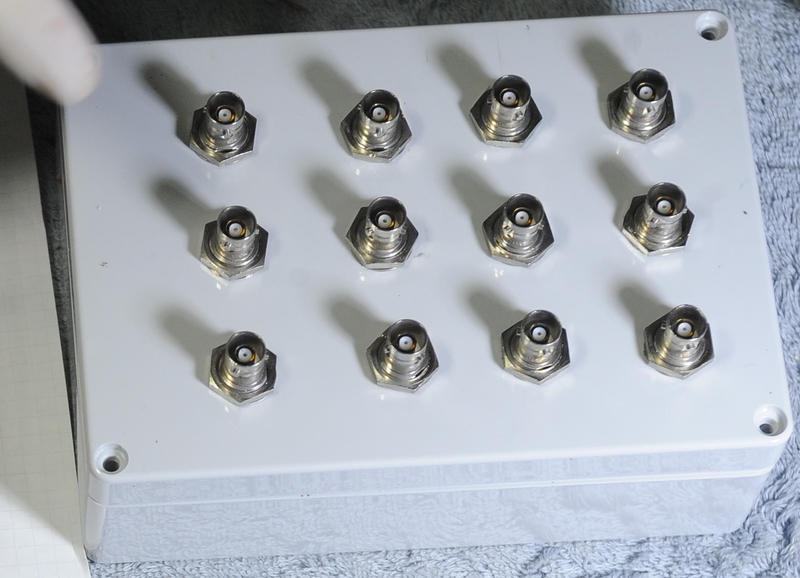

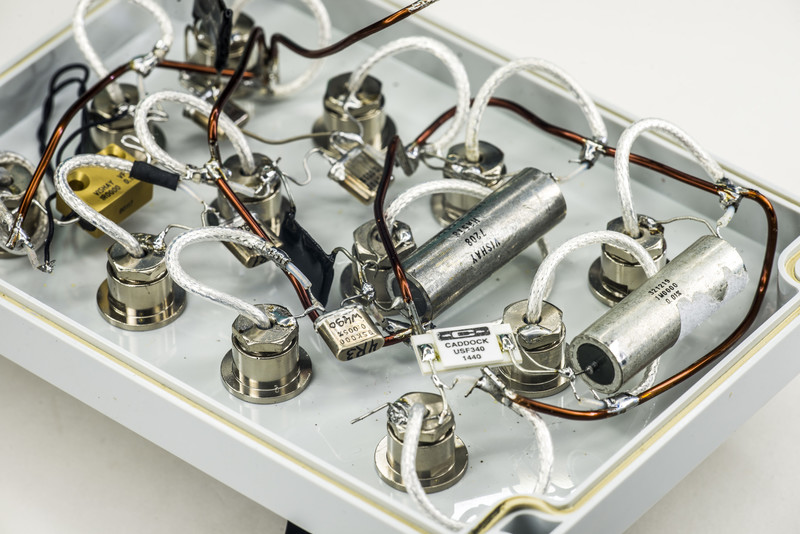

最终看起来的样子:
(2.71 MB, 下载次数: 17)

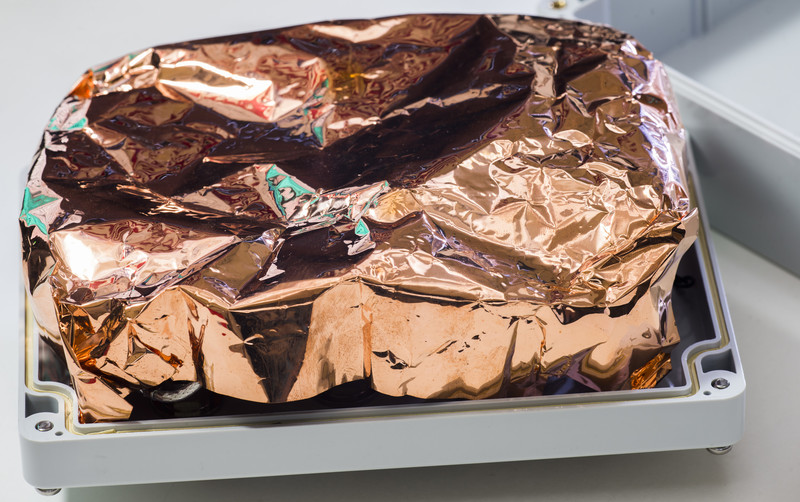

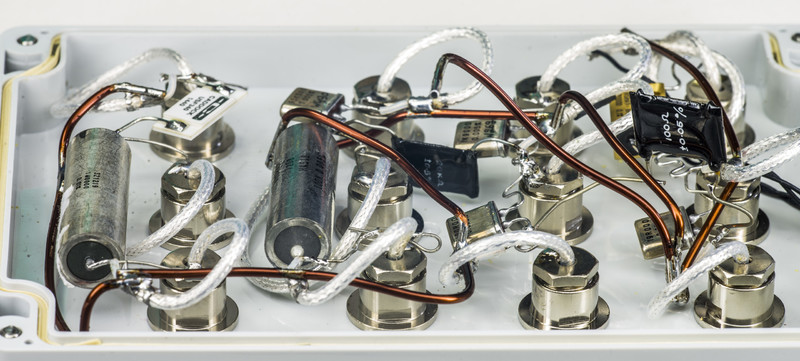

其它方面特写：
(584.33 KB, 下载次数: 11)

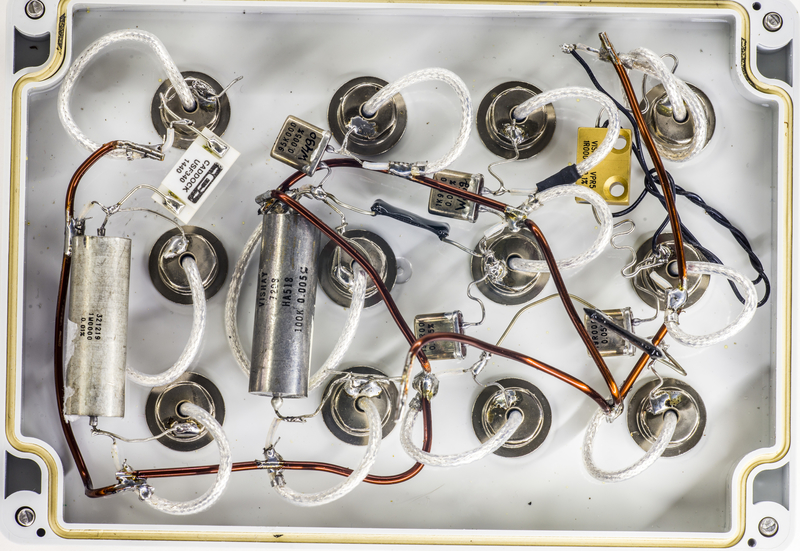

(624.89 KB, 下载次数: 18)
(834.55 KB, 下载次数: 17)
三轴电缆部件
由于万用表没有三轴电缆输入接口，所以我们必须定制万用表输入接口用来连接刚做好的电阻箱。以下是电缆组装与测试视频：
使用的电缆 : CNMC medical low-noise triax
使用的连接器: Trompeter 3-lug triaxial
[psyoukuplayer]XMzgwMDg0MjY2OA==[/psyoukuplayer]
使用例子：
这个盒子的一个使用案例是在自己的实验室与国际上其他爱好者的帮助下来自不同仪表的传递电阻值。随着这种实验的测试数据到来，我将提供更多细节。
This article is in update progress, sorry. _ （DT830网注：因为在传递嘛，所以数据就会更新，此文也会刷新)
还有一些电阻制商的其它套件，它们需要10个步骤来进行测式与校准。这样的例子有：MC-7 kit
(8.24 KB, 下载次数: 12)

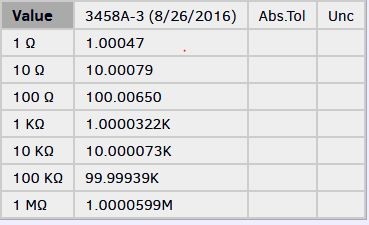

以下数据是由新校准的3458A在OCOMP ON, DELAY 5 , 4W NPLC100，环境温度+24.2 °C时测量：
3458A with OCOMP ON.JPG
(19.03 KB, 下载次数: 15)
原文：https://xdevs.com/article/rbox/
作者: Illya T.
发布日: March 28, 2016, 3:47 a.m.（2016年4月28日 )
最后修改日期: Sept. 4, 2016, 2:50 a.m. （2016年9月4日）
