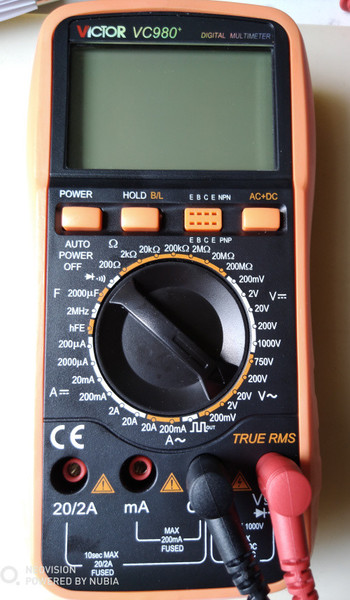

没事要个胜利VC980+新版。测量了一些功能，直流电压，直流电流，交流电压市电。频率，频率出厂标称值2MHz，实测可测到6M。测量交流有效值，厂方标称值为20K，实测量能到30K。二极管档，测量开路电压3.2V，足够点发光二极管。这个表多了一个方波档，也用示波器测量了方波。直流电压各档的翻转误差，各档都很准确，只有一档差几个字。留下一些有时间再测。

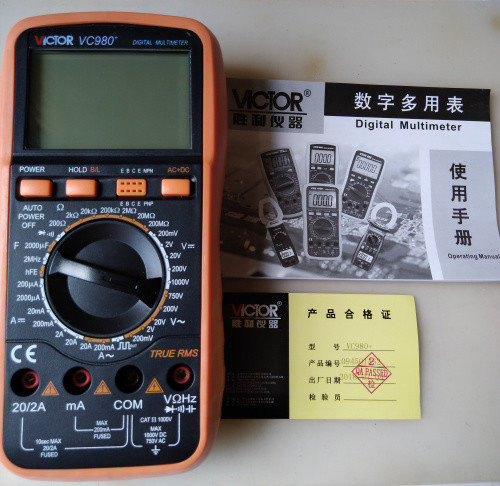

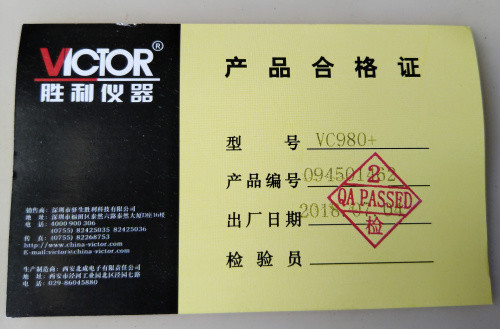

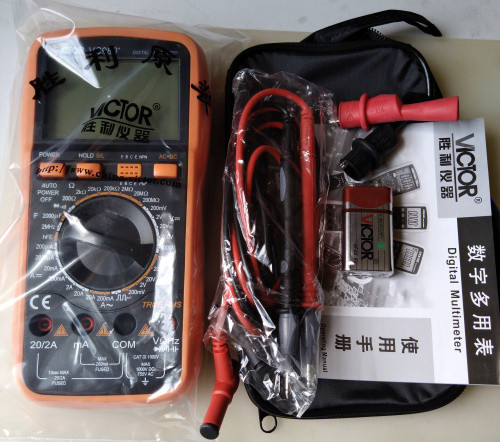

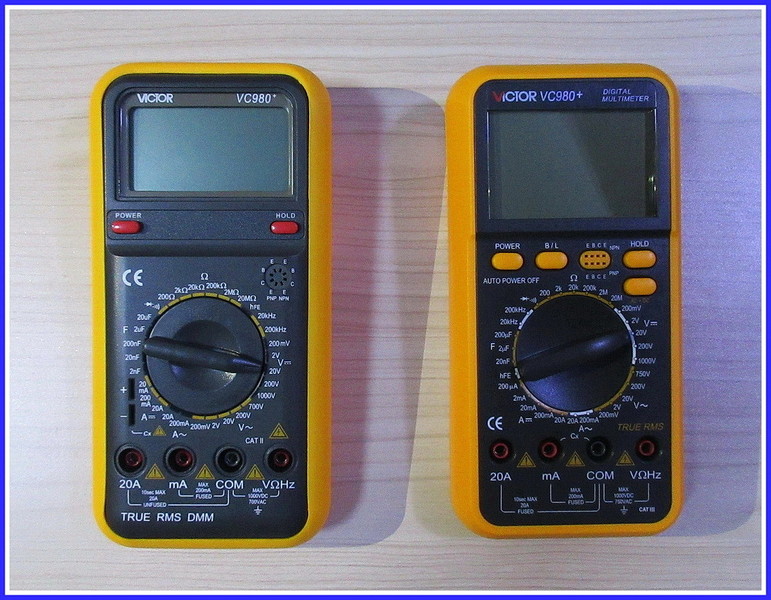

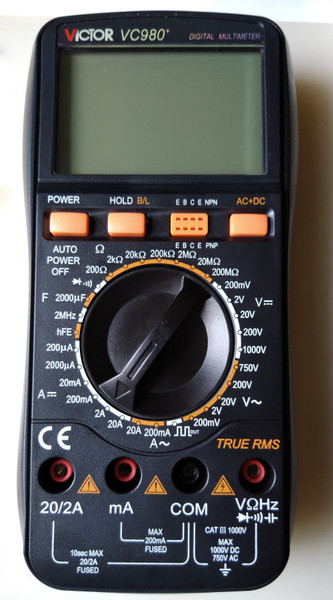

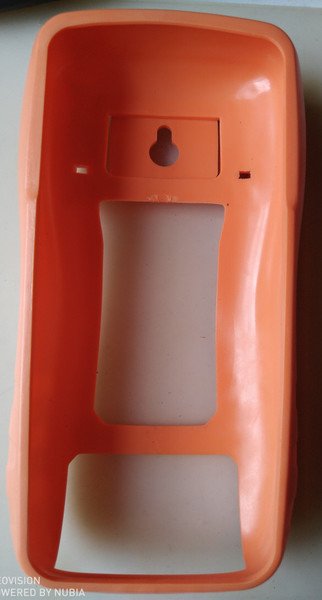

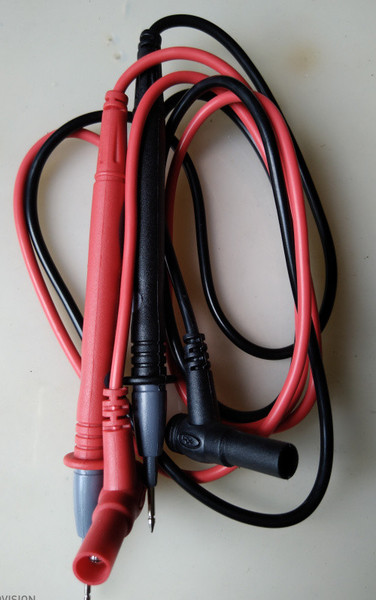

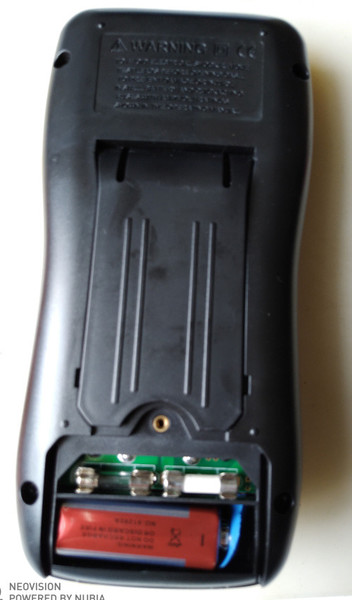

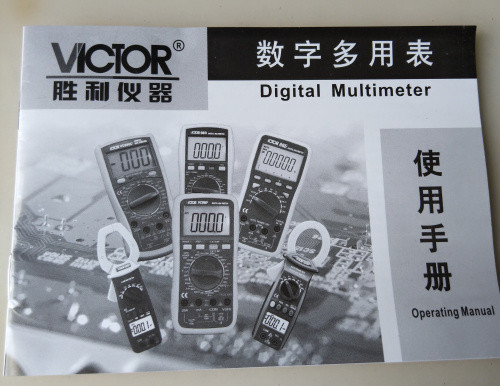

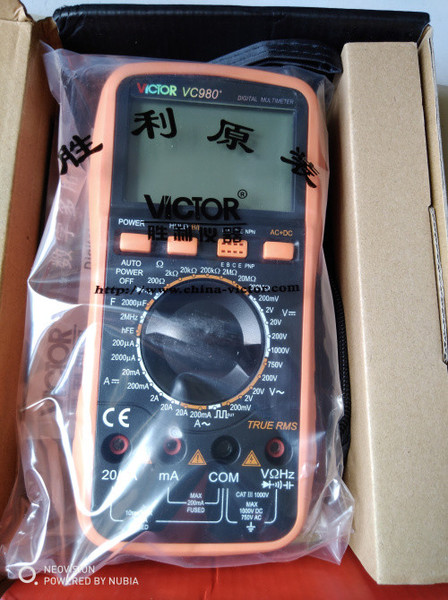

包装。
(115.06 KB, 下载次数: 109)
(127.81 KB, 下载次数: 112)
(88.08 KB, 下载次数: 99)
(81.08 KB, 下载次数: 107)
(139.81 KB, 下载次数: 106)
(86.47 KB, 下载次数: 103)
(158.49 KB, 下载次数: 116)
(97.7 KB, 下载次数: 107)
(61.45 KB, 下载次数: 114)
(50.43 KB, 下载次数: 118)

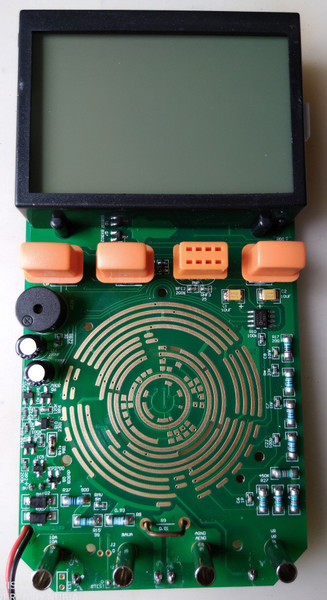

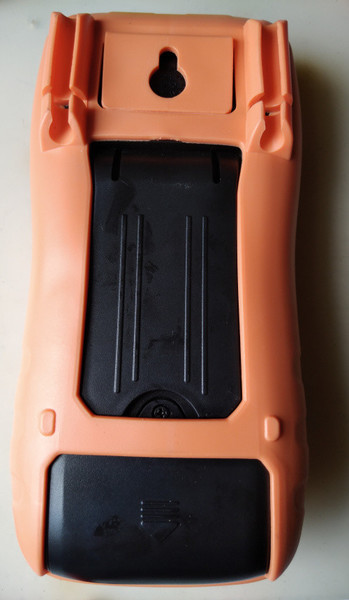

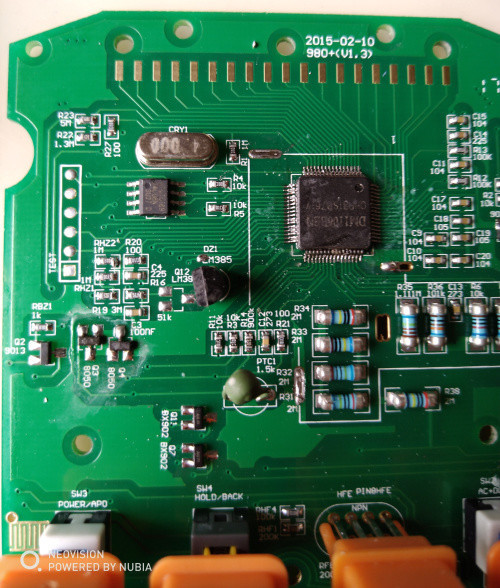

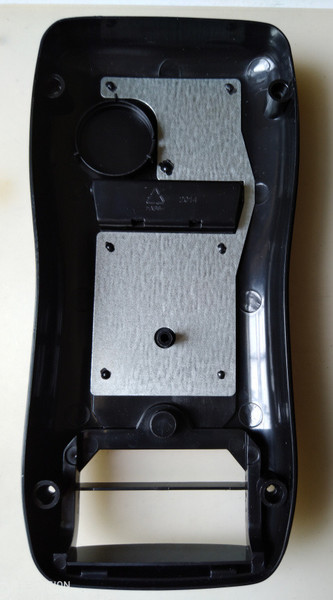

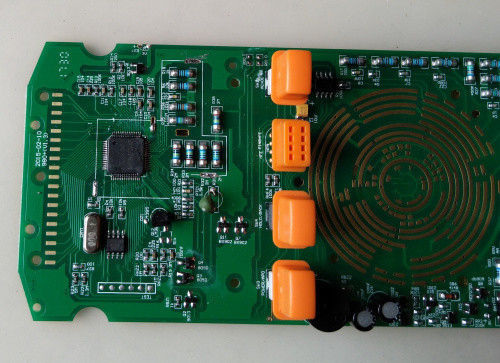

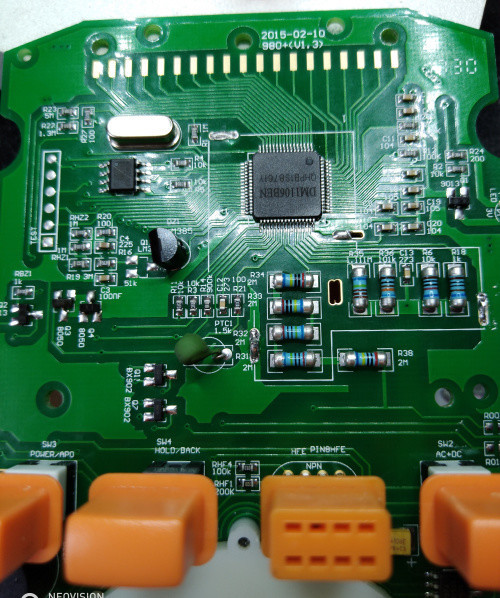

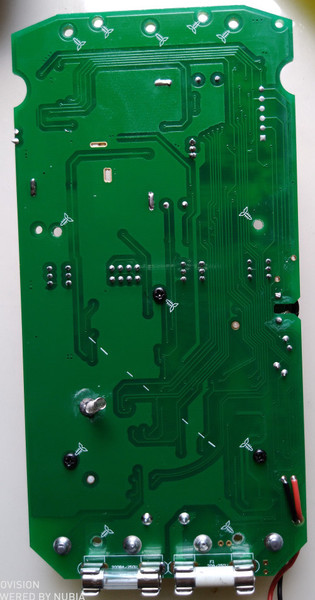

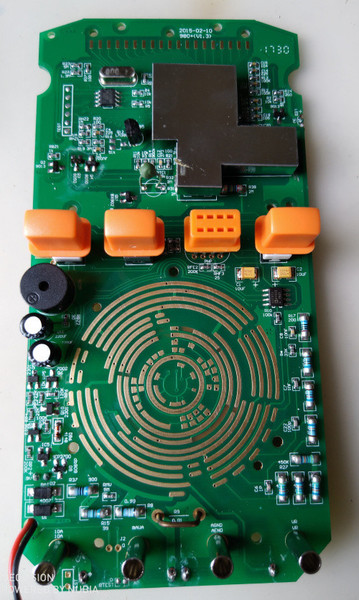

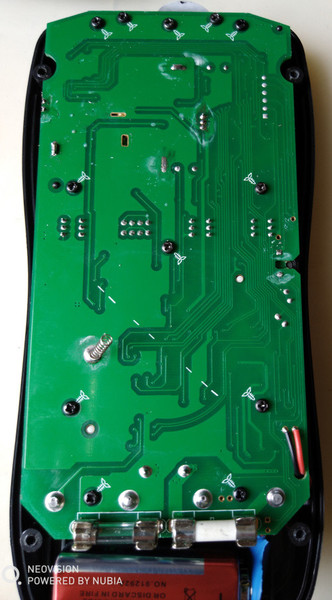

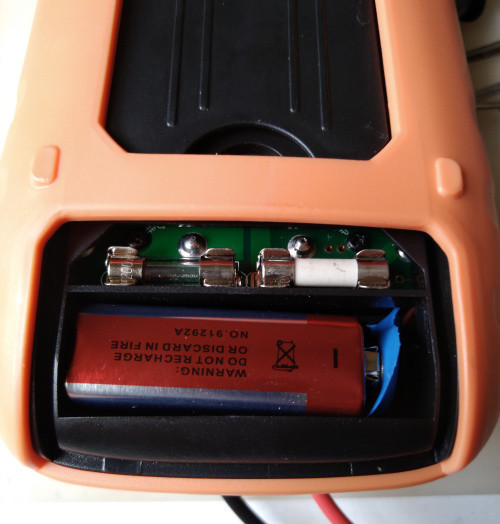

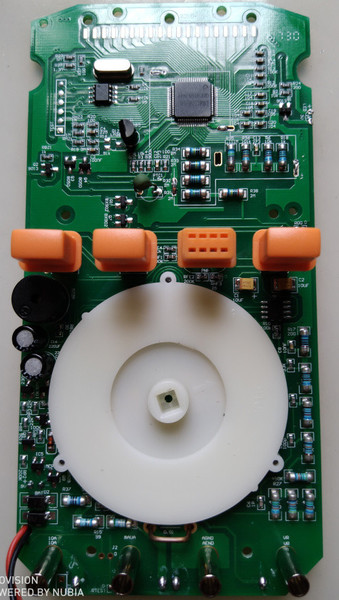

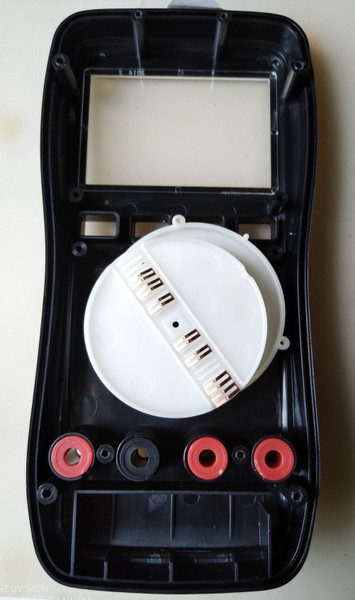

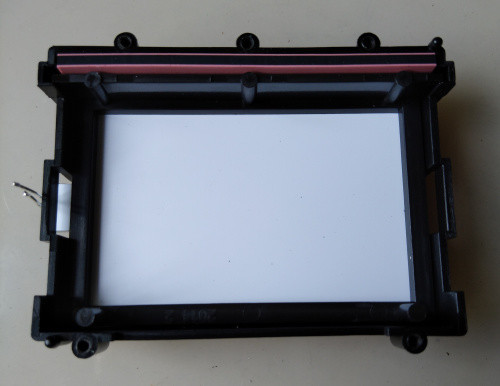

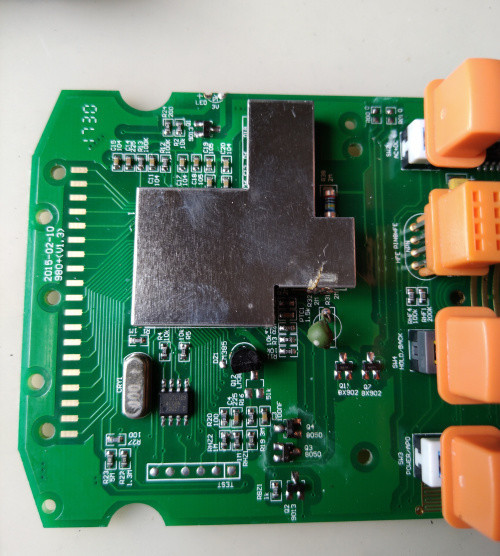

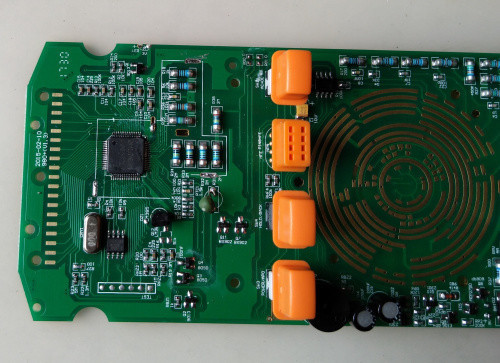

拆机。
(65.71 KB, 下载次数: 108)
(75.22 KB, 下载次数: 101)
(76.65 KB, 下载次数: 112)
(134.91 KB, 下载次数: 106)
(99.64 KB, 下载次数: 105)
(137.47 KB, 下载次数: 115)
(92.64 KB, 下载次数: 111)
(170.37 KB, 下载次数: 110)
(31.61 KB, 下载次数: 107)
(180.74 KB, 下载次数: 108)
(107.07 KB, 下载次数: 111)
(125.74 KB, 下载次数: 101)
(78.06 KB, 下载次数: 109)
(148.08 KB, 下载次数: 102)
(138.2 KB, 下载次数: 105)
(137.24 KB, 下载次数: 105)

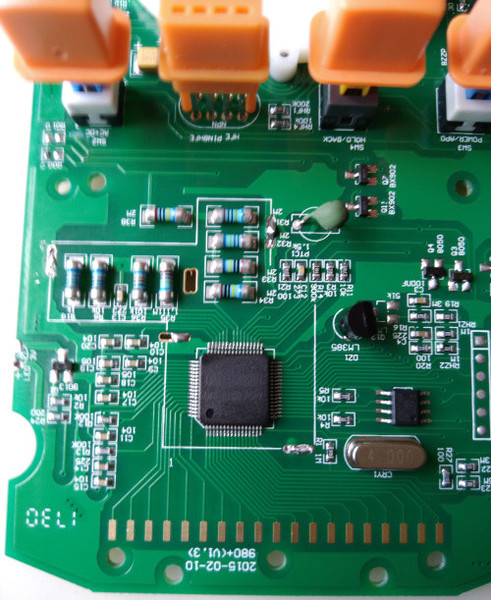

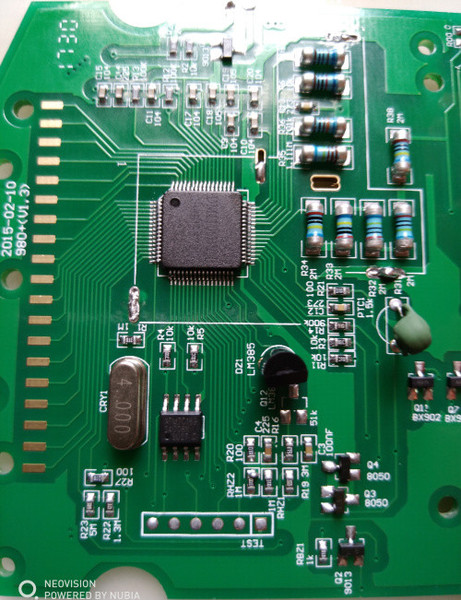

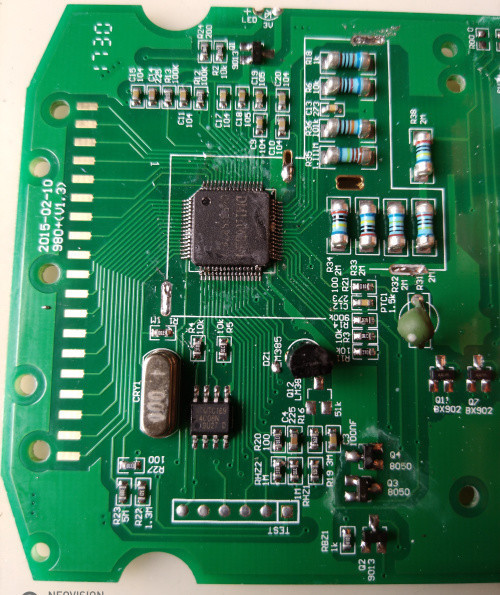

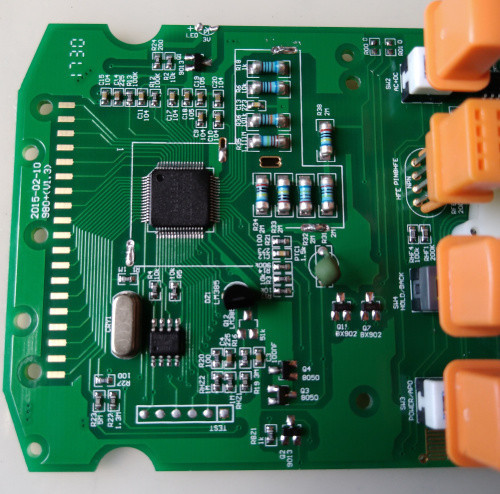

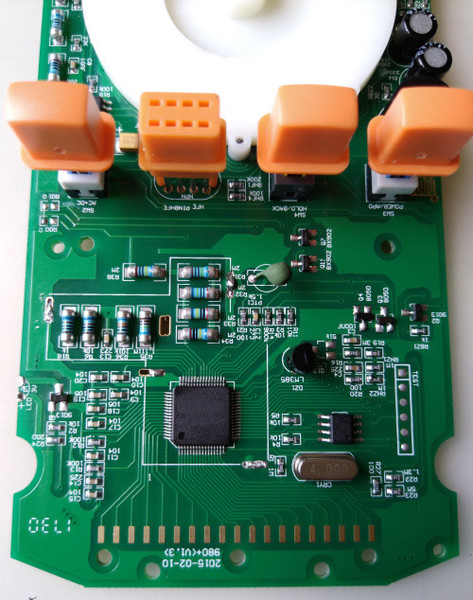

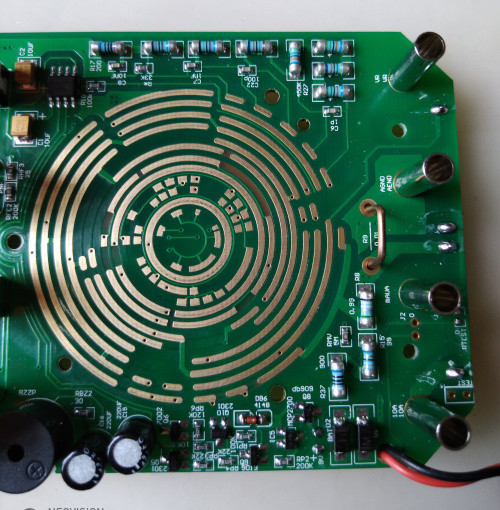

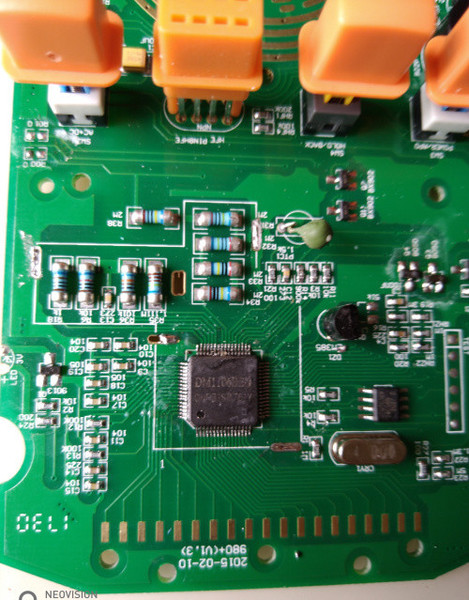

厂方连焊膏都没洗，得自己洗板。
(106.19 KB, 下载次数: 115)
(157.48 KB, 下载次数: 102)
(132.18 KB, 下载次数: 110)
(144.33 KB, 下载次数: 110)
(127.91 KB, 下载次数: 108)
(125.2 KB, 下载次数: 108)
(144.93 KB, 下载次数: 112)
AD584测量。

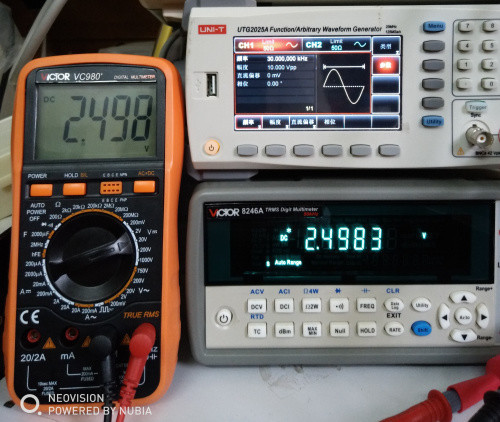

2.5V电压。
(80.04 KB, 下载次数: 99)
５V电压
(82.11 KB, 下载次数: 104)

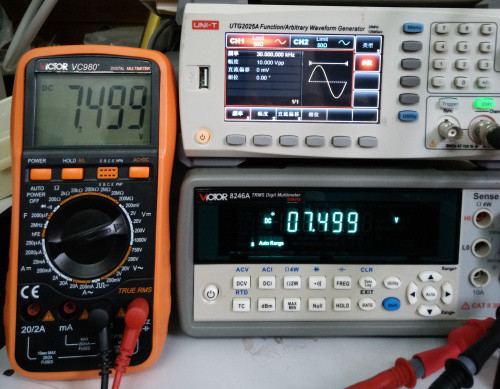

７.5V电压
(75.66 KB, 下载次数: 98)

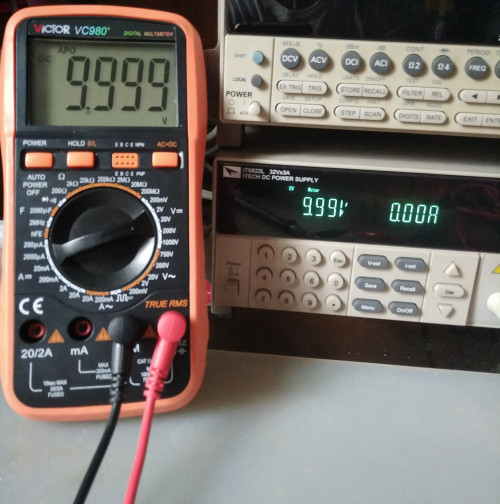

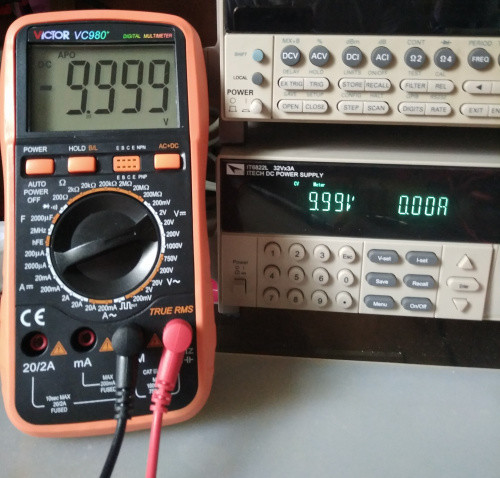

10V电压
(85.12 KB, 下载次数: 112)

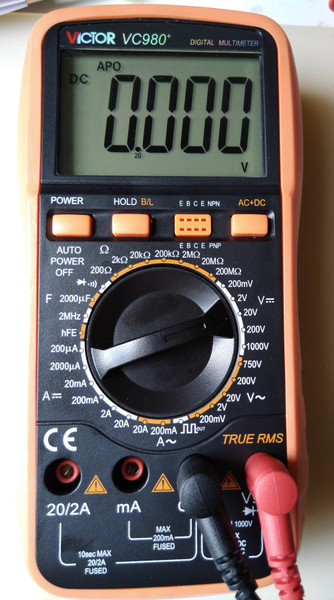

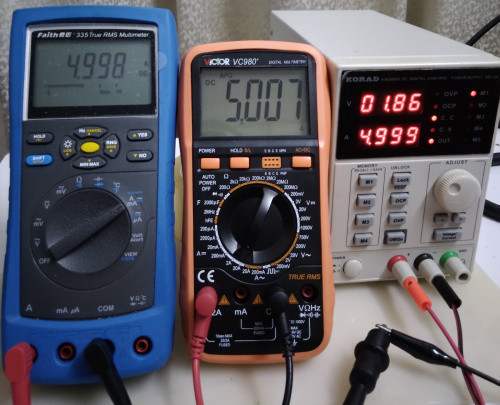

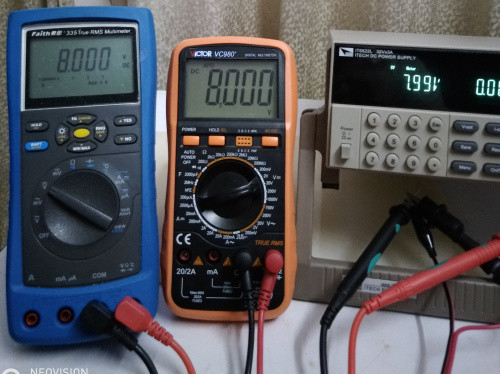

直流电压测量

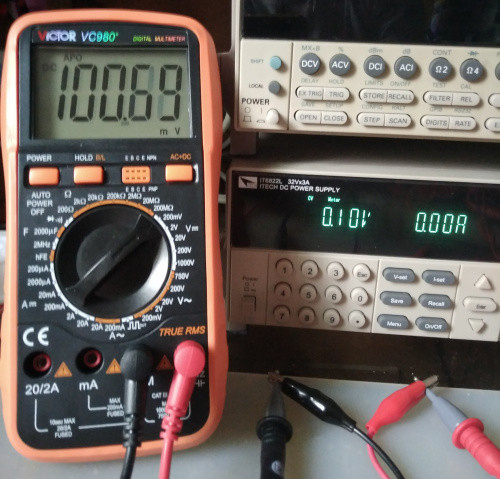

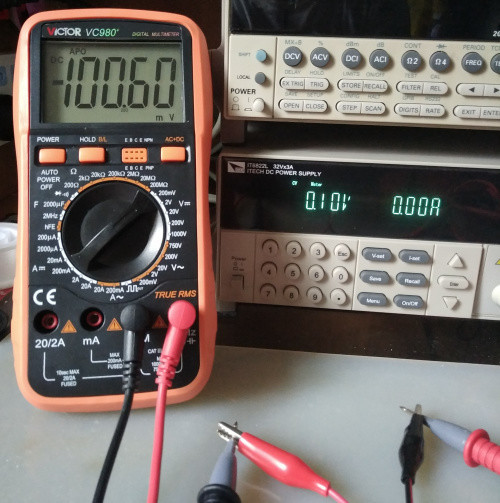

0.1V电压
(65.37 KB, 下载次数: 97)

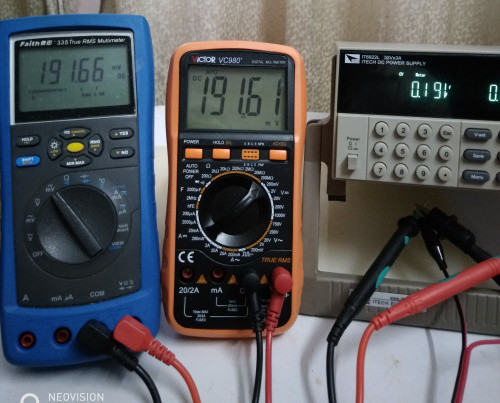

0.19V电压
(71.83 KB, 下载次数: 99)

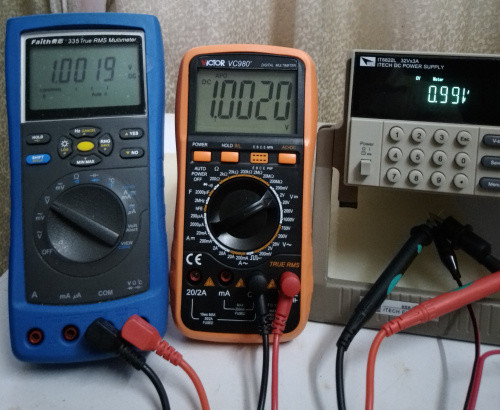

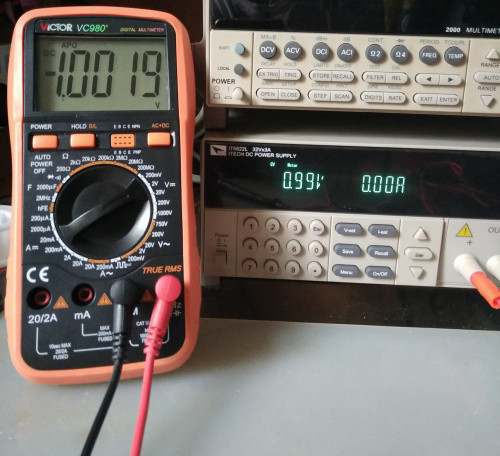

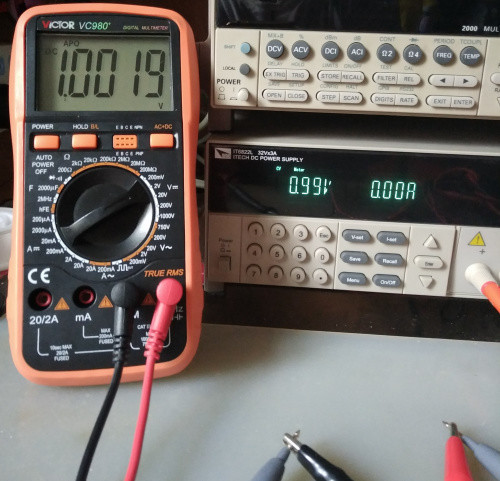

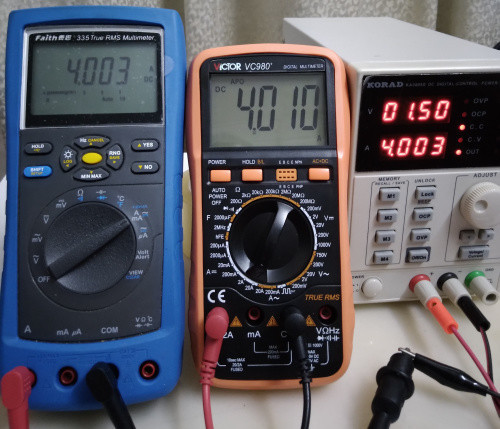

1V电压
(72.82 KB, 下载次数: 106)

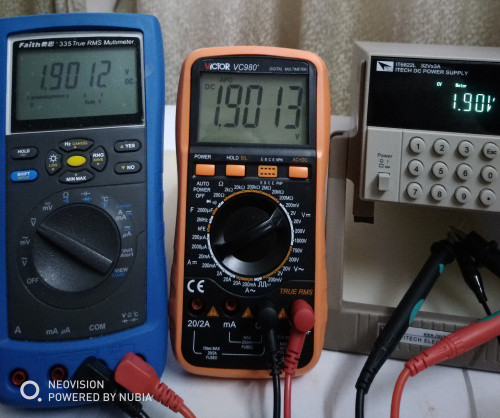

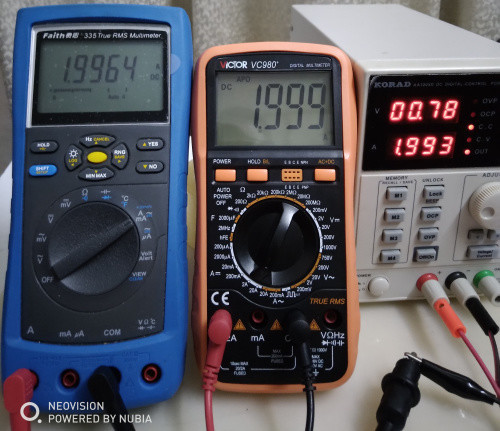

1.9V电压
(74.44 KB, 下载次数: 100)

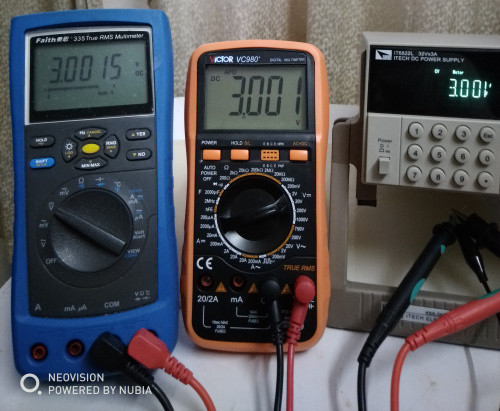

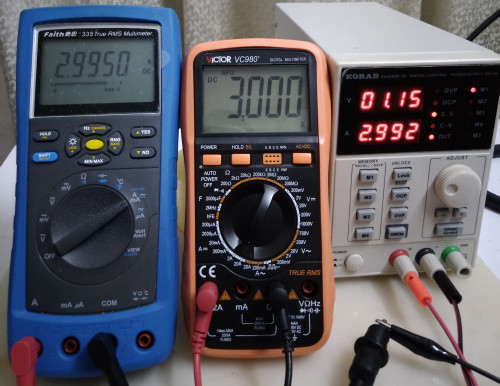

3V电压
(73.35 KB, 下载次数: 110)

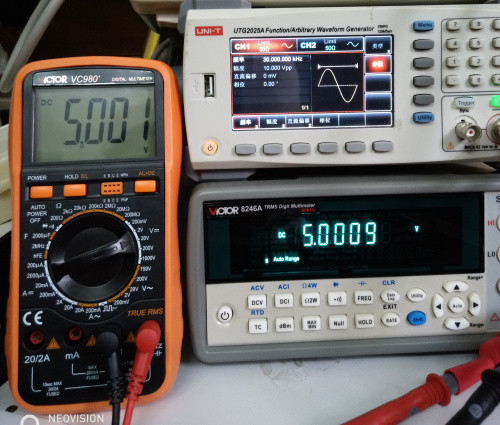

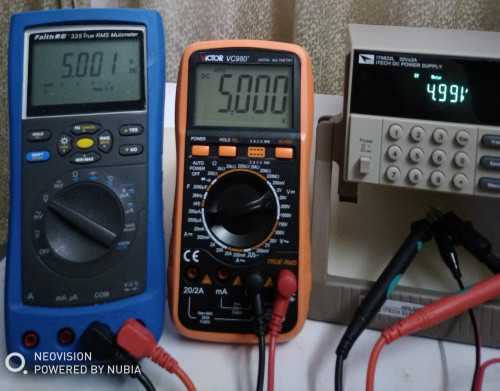

5V电压
(68.38 KB, 下载次数: 107)
8V电压
(67.8 KB, 下载次数: 114)

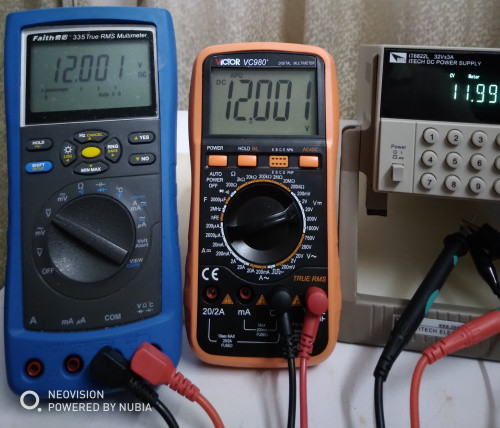

12V电压
(76.02 KB, 下载次数: 108)

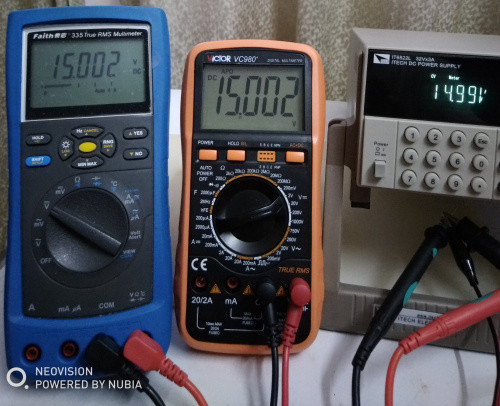

15V电压
(73.72 KB, 下载次数: 111)

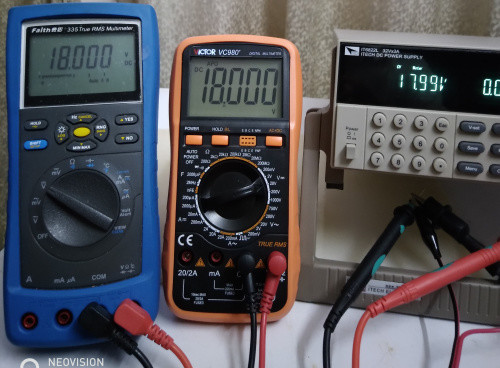

18V电压
(67.31 KB, 下载次数: 102)

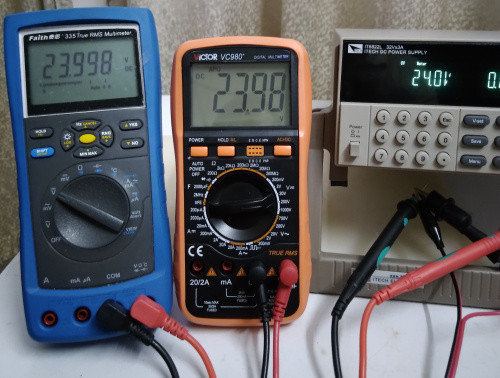

24V电压
(70.43 KB, 下载次数: 104)

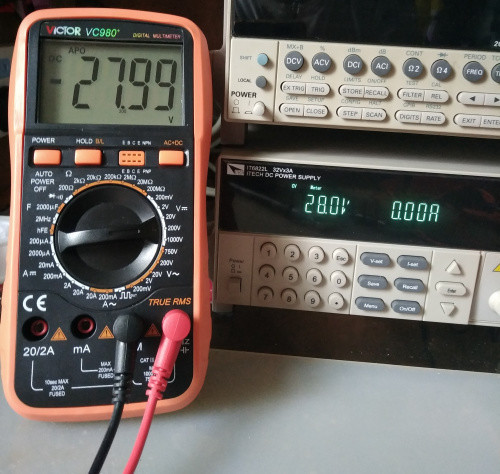

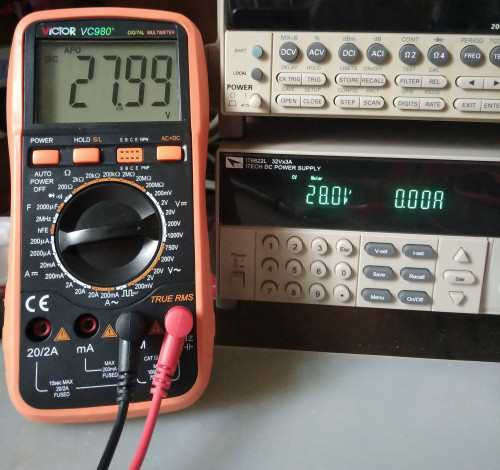

28V电压
(73.72 KB, 下载次数: 106)

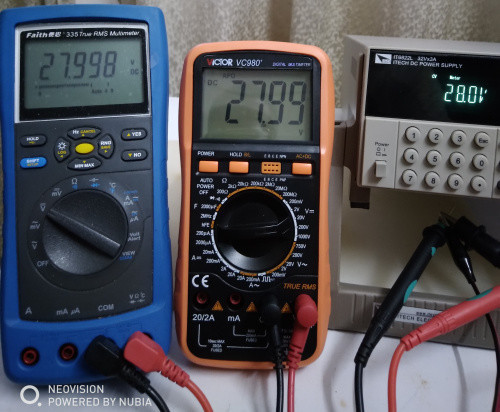

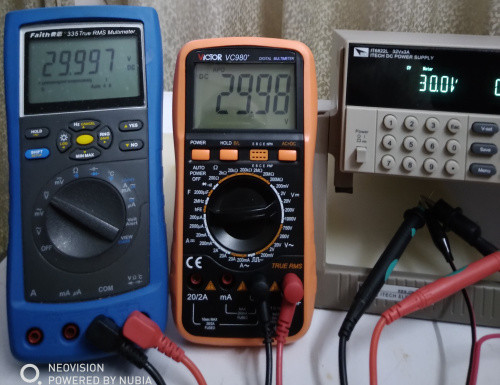

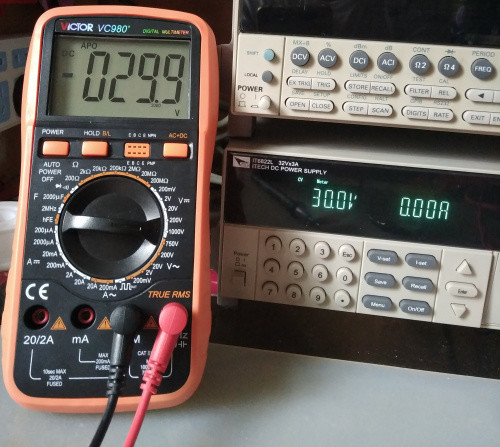

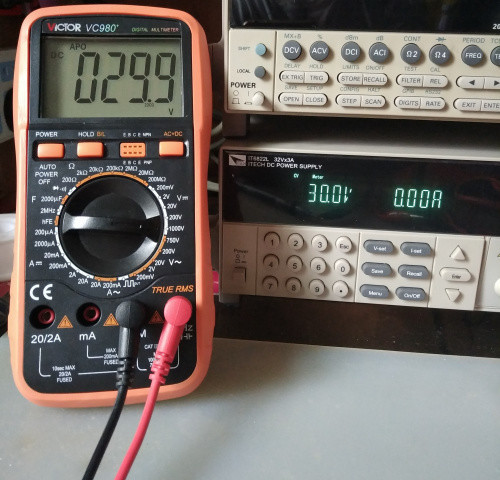

30V电压
(69 KB, 下载次数: 106)
直流电流测量。

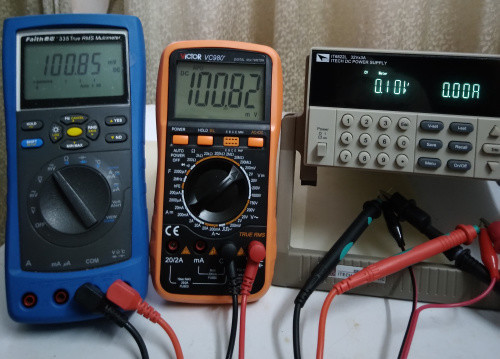

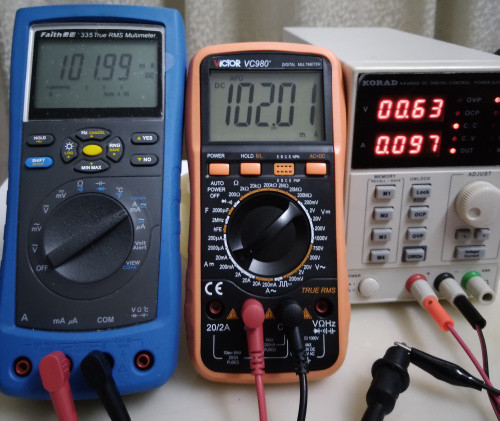

100mA电流
(74.87 KB, 下载次数: 108)

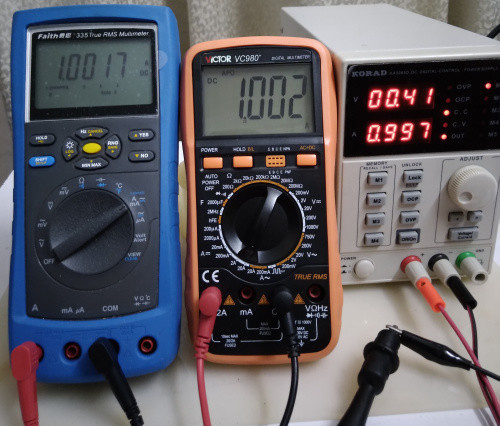

1A电流
(76.43 KB, 下载次数: 110)
2A电流
(77.89 KB, 下载次数: 107)
3A电流
(71.25 KB, 下载次数: 106)
4A电流
(78.39 KB, 下载次数: 107)
5A电流
(72.31 KB, 下载次数: 104)
频率测量

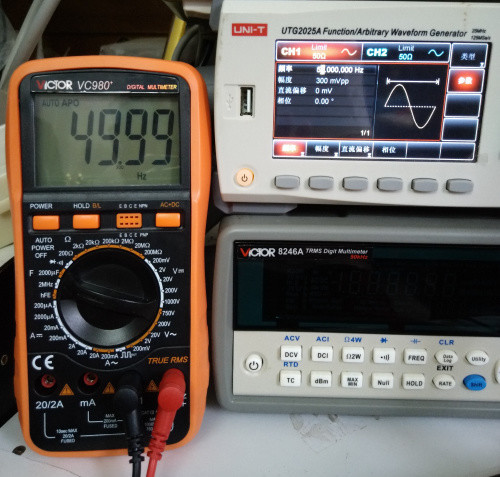

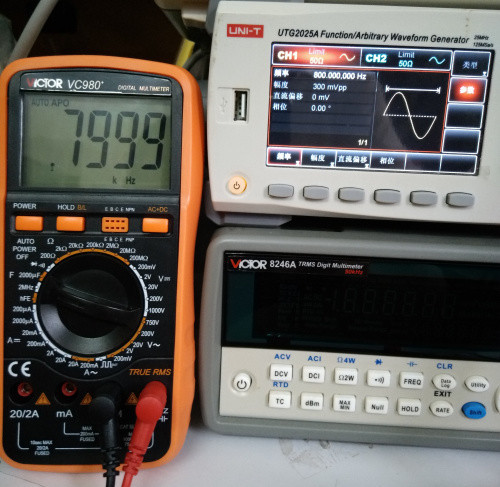

50Hz频率
(84.04 KB, 下载次数: 113)

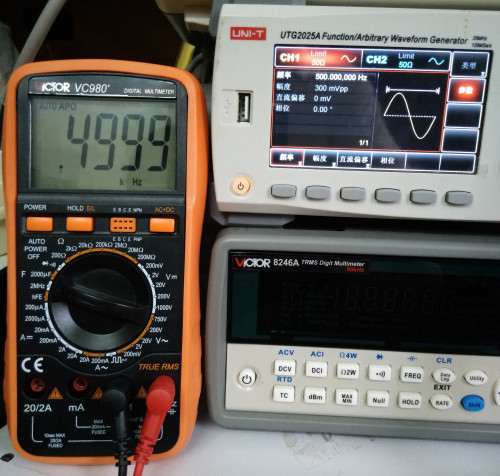

500Hz频率
(85.41 KB, 下载次数: 116)
800Hz频率
(84.89 KB, 下载次数: 108)

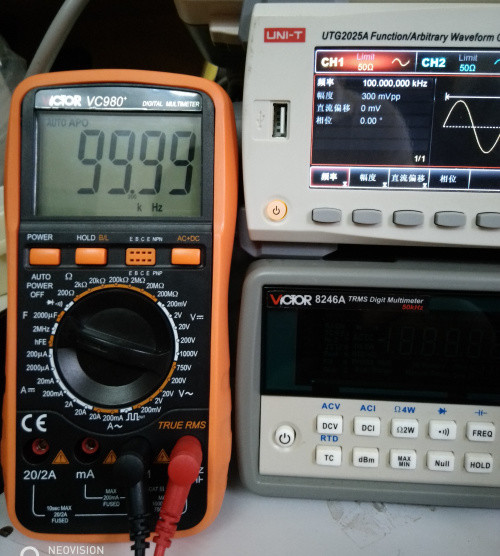

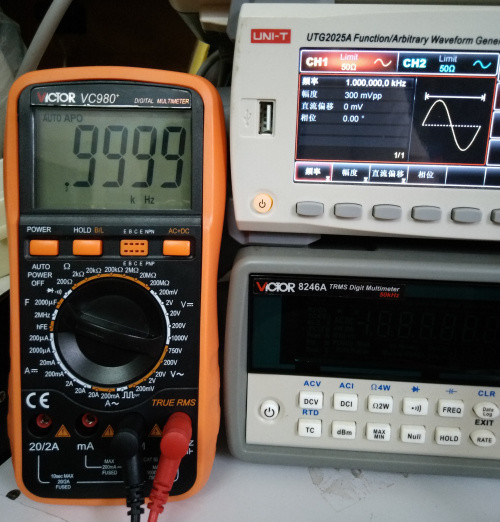

1KHz频率
(90.14 KB, 下载次数: 104)

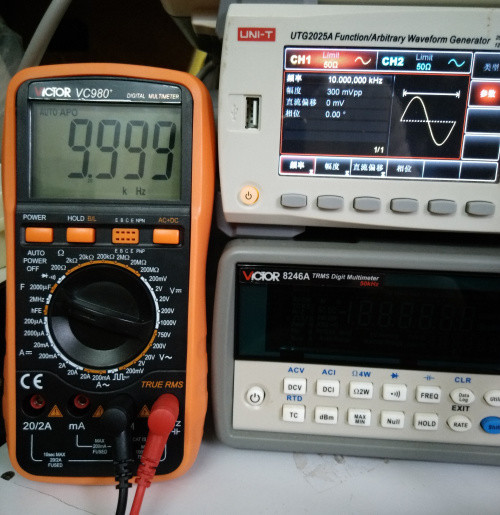

10KHz频率
(88.07 KB, 下载次数: 107)
100KHz频率
(91.82 KB, 下载次数: 100)

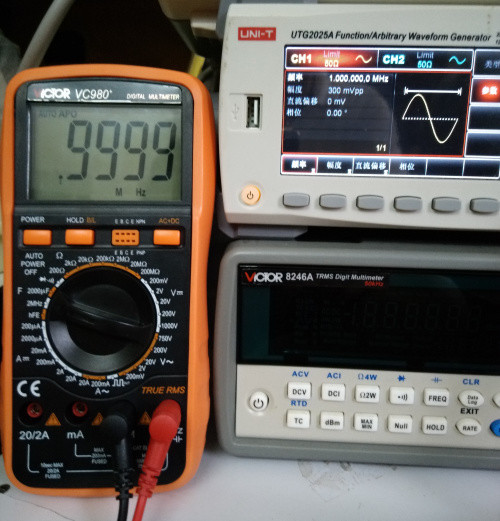

1MHz频率
(85.08 KB, 下载次数: 116)

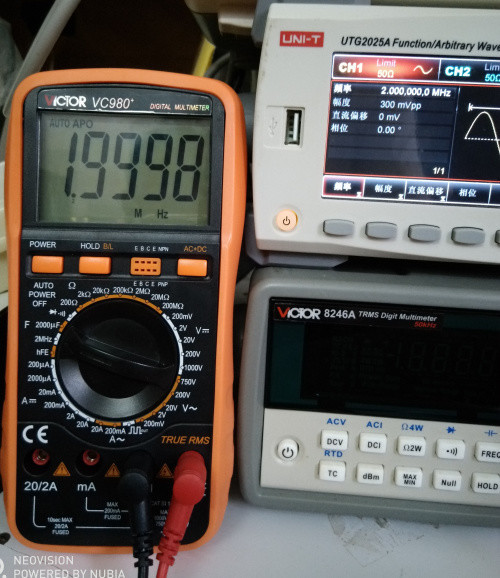

2MHz频率
(97.34 KB, 下载次数: 106)
5MHz频率
(97.95 KB, 下载次数: 106)

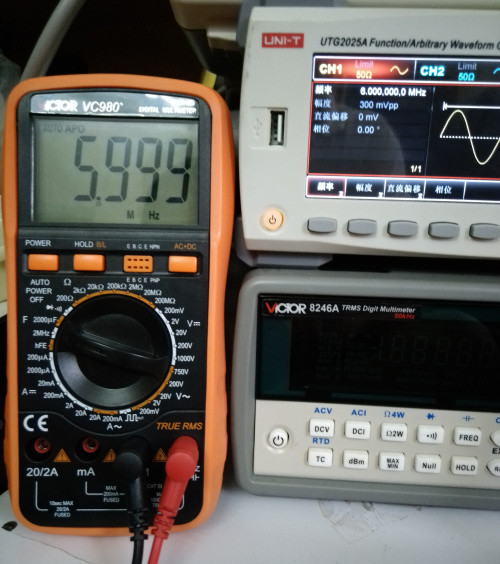

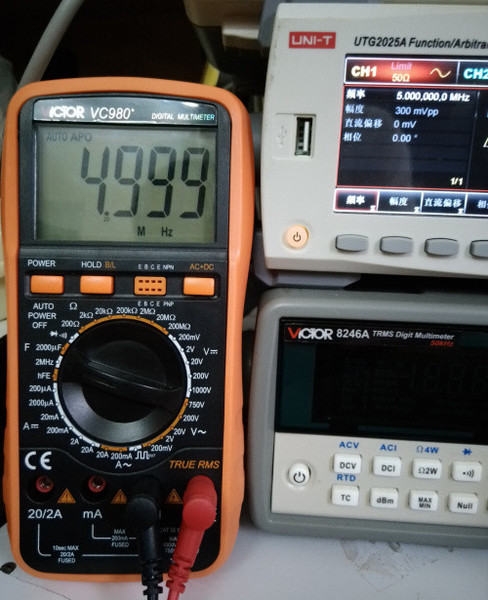

6MHz频率
(89.77 KB, 下载次数: 107)

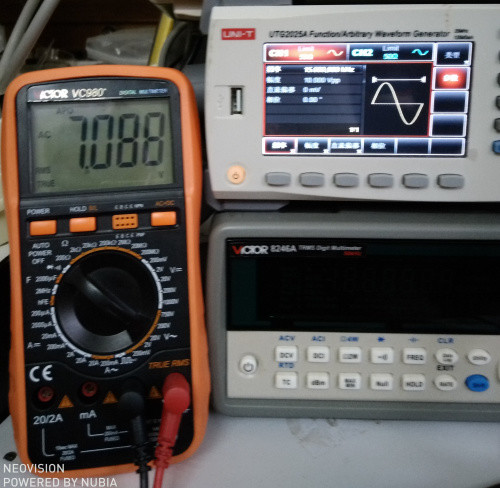

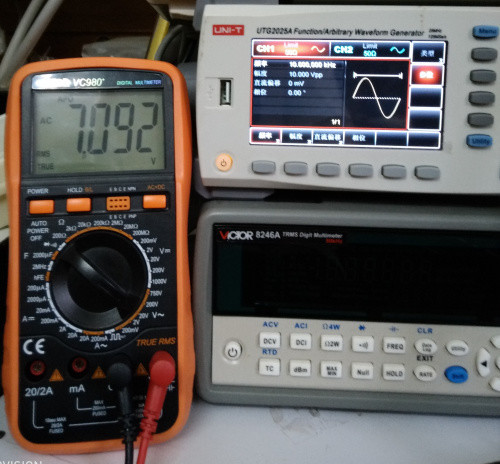

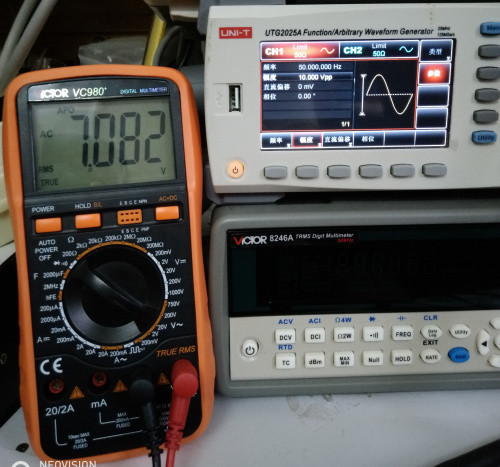

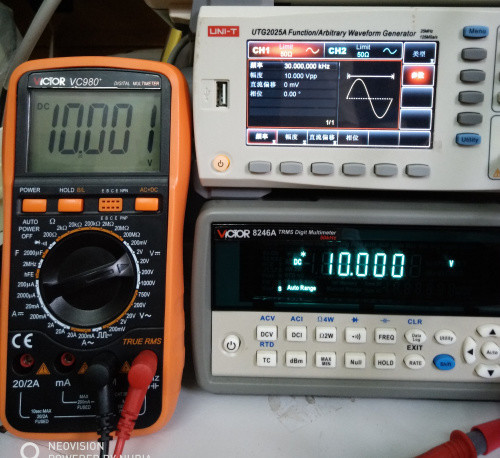

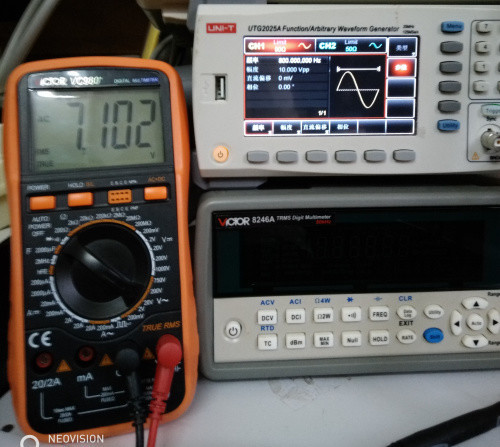

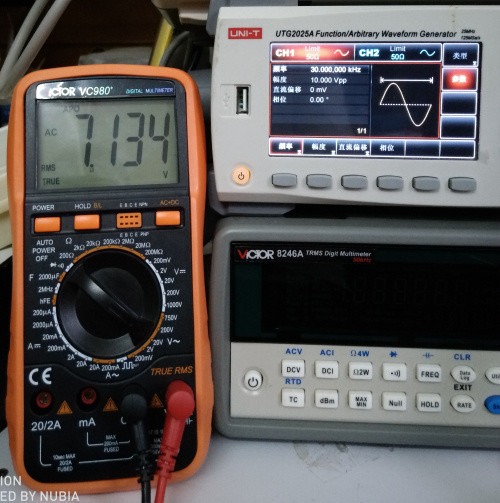

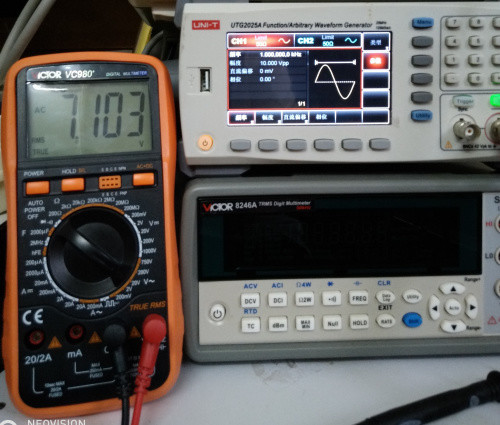

交流带宽测量。
50Hz频率
(78.9 KB, 下载次数: 112)
100Hz频率
(79.59 KB, 下载次数: 102)
500Hz频率
(79.88 KB, 下载次数: 104)
800Hz频率
(71.64 KB, 下载次数: 107)
1KHz频率
(71.14 KB, 下载次数: 105)
10KHz频率
(74.04 KB, 下载次数: 103)
15KHz频率
(75.64 KB, 下载次数: 101)

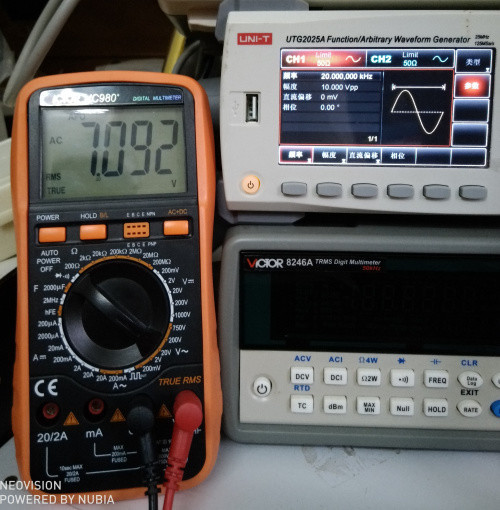

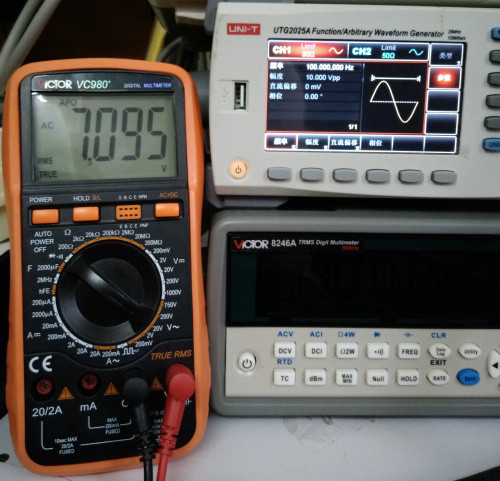

20KHz频率
(84.63 KB, 下载次数: 103)

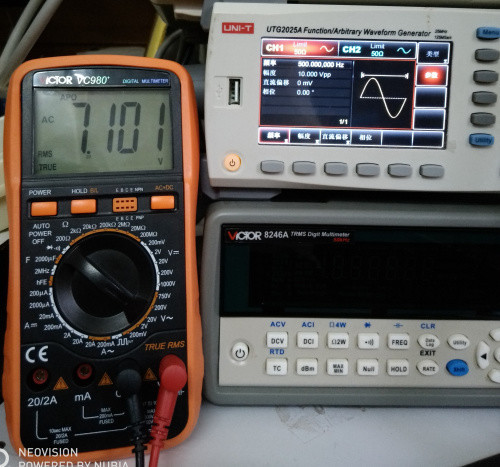

25KHz频率
(87.48 KB, 下载次数: 106)

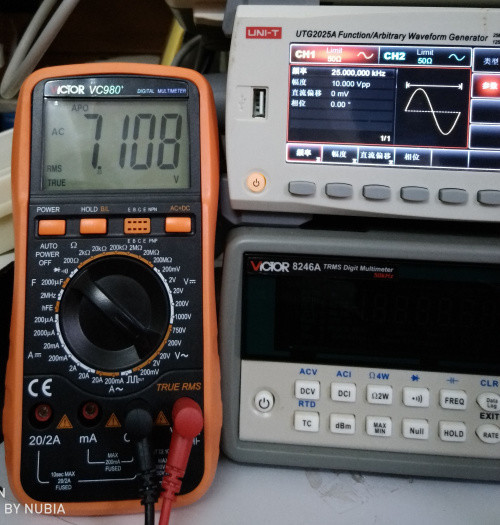

30KHz频率
(83.15 KB, 下载次数: 105)

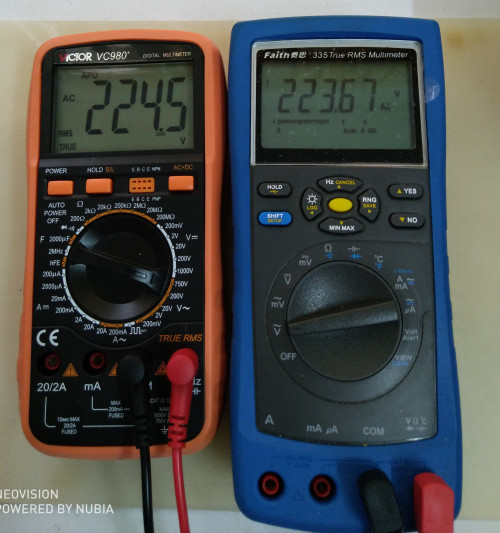

市电测量。
(82.7 KB, 下载次数: 107)
二极管档测量

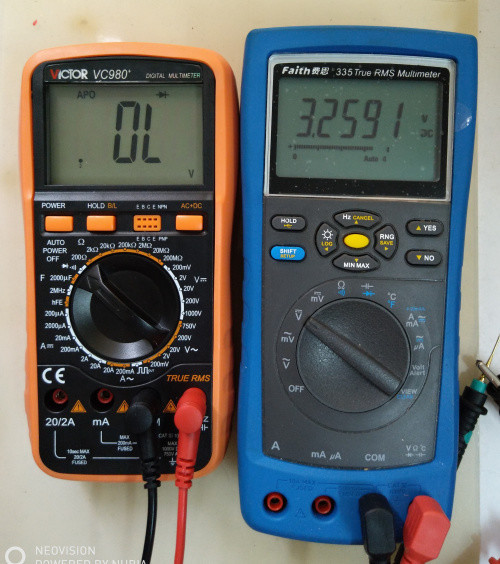

开路电压测量，开路电压3.３V，溢出电压2V，驱动电流2mA。
(98.64 KB, 下载次数: 102)
方波测量

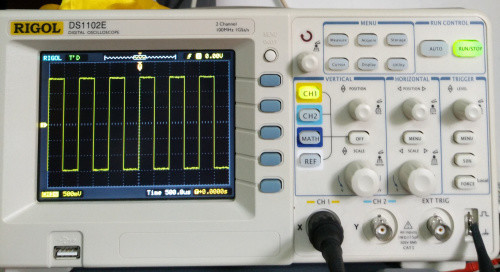

示波器方波
(51.42 KB, 下载次数: 101)

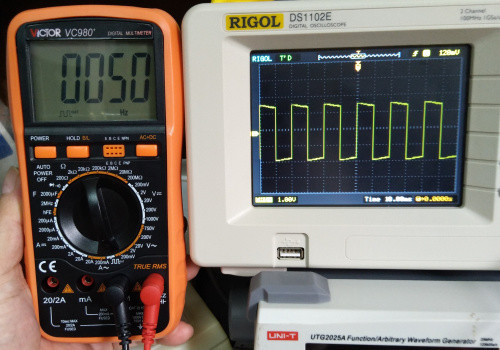

万用表输出的方波3.5Vpp，频率可调的从50HZ到5000Hz的频率，按HOLD键调节。
(66.32 KB, 下载次数: 100)
|
