双15V电源电路

echo · 发表于 2018-8-26 12:43:20

还是太笨重了。不便携。我的AD588BQ板子直接简单粗暴用两个4串18650电池盒供电。

光速飞行 · 发表于 2018-8-26 12:54:28

勇闯沙滩发表于 2018-8-26 12:09
【大板，才方便加上东西来实验。】原来留的余地为了以后衍生更多的电路实验。 ...

这就对了。

光速飞行 · 发表于 2018-8-26 12:59:42

echo 发表于 2018-8-26 12:43
还是太笨重了。不便携。我的AD588BQ板子直接简单粗暴用两个4串18650电池盒供电。 ...

我的AD588BQ，有二个都是买的。基准不是轻重问题，主要是稳定性问题，这些基准一般没带出去，外面没用到。

whli · 发表于 2018-9-5 23:03:16

我觉得应该做成对称电源更好。

光速飞行 · 发表于 2018-9-6 00:33:43

whli 发表于 2018-9-5 23:03
我觉得应该做成对称电源更好。

现在不对称吗，就差一点吧，如果要正负一字不差，真的很难找到这么好的零件。

whli · 发表于 2018-9-6 22:13:24

光速飞行发表于 2018-9-6 00:33
现在不对称吗，就差一点吧，如果要正负一字不差，真的很难找到这么好的零件。 ...

再加颗运放和两颗电阻就行了。
https://wenku.baidu.com/view/5764a4f49e3143323968931d.html

光速飞行 · 发表于 2018-9-7 00:13:58

本帖最后由光速飞行于 2018-9-7 01:07 编辑

whli 发表于 2018-9-6 22:13
再加颗运放和两颗电阻就行了。
https://wenku.baidu.com/view/5764a4f49e3143323968931d.html ...

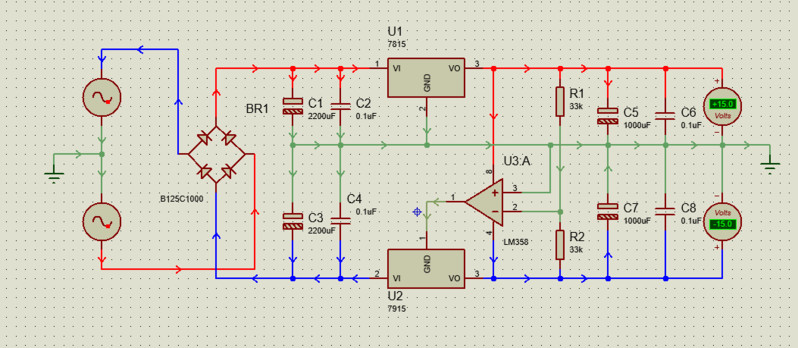

这个不难做到，我有时间试试看，看能不能对称，仿真图出来了。 QQ图片20180907010428.png

光速飞行 · 发表于 2018-9-7 10:52:05

我再做一个对称双电源，二个对比看哪个更好用。

光速飞行 · 发表于 2018-9-7 20:20:44

今天做了个对称电源，也对称不了，一点用处都没有，不如直接原来的。

光速飞行 · 发表于 2018-9-7 21:21:26

本帖最后由光速飞行于 2018-9-7 21:27 编辑

新做的双电源，加上运放和电阻很难调到理想状态，不是高，就是低，无所以适从，证明这个电路不成熟。还是不要好，我把所加的元件全部拆了，用我的电路反而更好，更漂亮，输出电压更加对称。

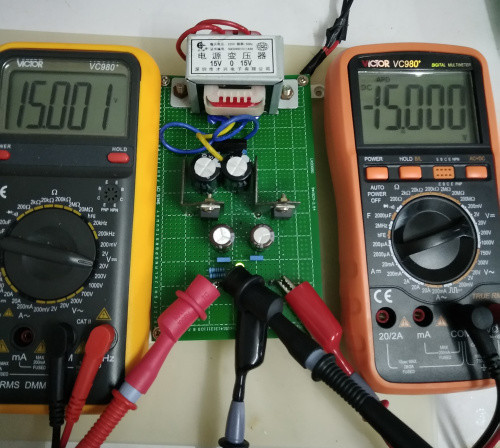

拆了运放的更漂亮
