新做了个小机，低放用OTL大马拉小车

独坐渔舟的老叟 · 发表于 2018-11-4 13:21:21

43545 发表于 2018-11-4 11:23
这个覆铜版是整块雕刻出来的么？是的话，用什么刀片，还有那圆形的插元器件的用什么整出来的？ ...

是用热转印做的

tntzpq · 发表于 2018-11-4 14:56:12

做的很漂亮

独坐渔舟的老叟 · 发表于 2018-11-4 17:50:06

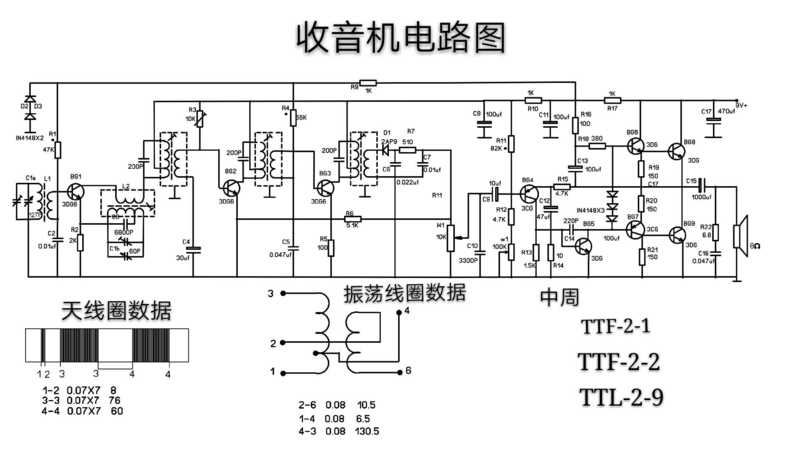

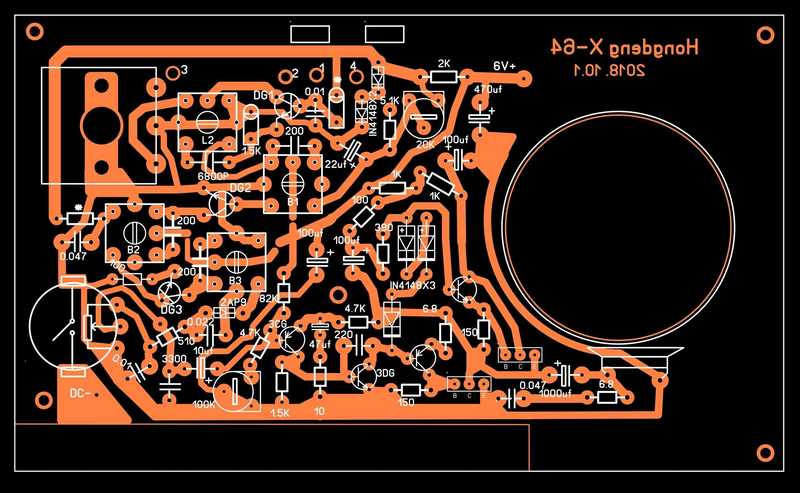

这是电路图与PCB图

独坐渔舟的老叟 · 发表于 2018-11-4 17:51:36

好像电路图没传上，补一下。

chen131578 · 发表于 2018-11-4 18:18:50

从外到内，做的很精致，先头一票。

独坐渔舟的老叟 · 发表于 2018-11-4 20:23:18

谢谢大家的赞赏！

老李爱维修 · 发表于 2018-12-22 11:01:18

曾经学校时组装过一个调幅收音机，这种就是抗干扰能力差了点。楼主这个看来很精致的。

fslichong · 发表于 2018-12-23 08:20:57

现在比lm386的低放集成块性能更好的集成电路很多，有的居然在1.5v供电时能输出500mw的功率，楼主为什么还要用全散件的otl电路

chen131578 · 发表于 2018-12-23 11:17:35

用散件不一样的感觉，收获也不同。现在全集成的IC也不少。

独坐渔舟的老叟 · 发表于 2018-12-24 08:40:35

fslichong 发表于 2018-12-23 08:20
现在比lm386的低放集成块性能更好的集成电路很多，有的居然在1.5v供电时能输出500mw的功率，楼主为什么还要 ...

原因是一种情怀吧。另外手里有很多老元器件，按照现在的说法是去库存吧。
