【DIY作品】第一期： DIY万用表电池升压电路

wgh1027 · 发表于 2019-3-22 23:19:50

地猫与京西发表于 2019-3-22 19:36
这样做既不用改动原表电路，又解决了升压板待机电流所带来的功耗，两全其美，给个赞！ ...

多谢点赞。

skcks · 发表于 2019-6-26 13:10:05

请问升压电路本身的静态电流如何解决，这个升压电路本身至少有几百微安以上的电流？

wgh1027 · 发表于 2019-6-26 13:30:46

skcks 发表于 2019-6-26 13:10
请问升压电路本身的静态电流如何解决，这个升压电路本身至少有几百微安以上的电流？ ...

不用理会升压板的静态功耗，那个三极管就是解决这个问题的，万用表关机后那个三极管会把升压板的电源切断，这个可谓是零待机电流的解决方案。

jltzmy · 发表于 2019-11-9 01:08:08

谢谢分享！

liyun1976 · 发表于 2020-8-13 22:38:25

wgh1027 发表于 2018-11-13 07:18
升压电路原理图

这个升压板有几个毫安空载电流，这个办法好，回头测试下

喜欢就好 · 发表于 2020-10-4 11:36:39

现在万用表为什么不设计成锂电池的。

wgh1027 · 发表于 2020-10-4 14:18:58

喜欢就好发表于 2020-10-4 11:36
现在万用表为什么不设计成锂电池的。

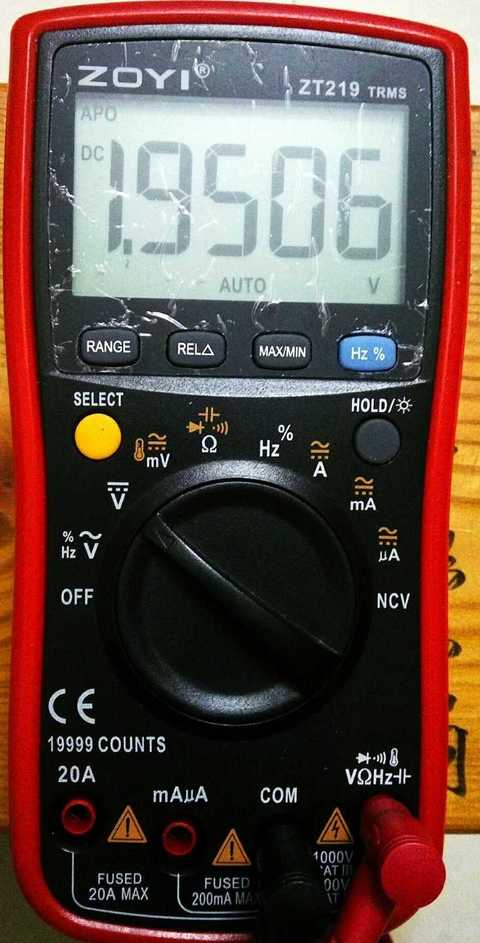

哈哈我的219万用表是靠改锂电升压电路得来的哦

要是厂家用了锂电我的219也泡汤了哟。

atz123 · 发表于 2020-10-4 21:18:49

这个链接怎么打不开？那个改装图是分立元件的吗？

wgh1027 · 发表于 2020-10-7 18:40:44

atz123 发表于 2020-10-4 21:18
这个链接怎么打不开？那个改装图是分立元件的吗？

你说的是延时关机电路的链接吧，在电脑看试试把链接里的 mobile 字体删除看看。
