求师傅帮忙写个程序，谢谢了。

白不分

wgsd 发表于 2018-11-21 22:55
CD4066的导通电阻近百欧到两百多欧，AD584内部的分压电阻几K到十几K，最好先试验一下对输出电压有没有影 ...

先试试看，不行加继电器。

yangsen

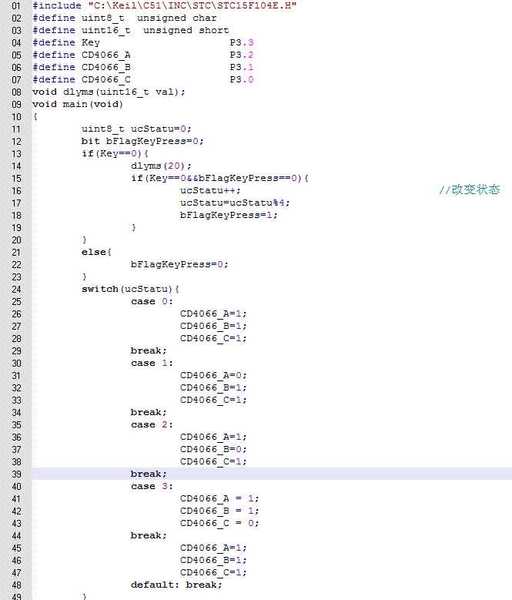

按你的电路图随手写了一个，公司电脑上没装keil 51环境，逻辑应该没问题
#include “reg52.h”
#define uint8_t  unsigned char
#define uint16_t  unsigned short
#define Key                        P3.3
#define CD4066_A                P3.2
#define CD4066_B                P3.1
#define CD4066_C                P3.0
void dlyms(uint16_t val);
void main(void)
{
        uint8_t ucStatu=0;
        bit bFlagKeyPress=0;
        if(Key==0){
                dlyms(20);
                if(Key==0&&bFlagKeyPress==0){
                        ucStatu++;                                //改变状态
                        ucStatu=ucStatu%4;
                        bFlagKeyPress=1;
                }
        }
        else{
                bFlagKeyPress=0;
        }
        switch(ucStatu){
                case 0:
                        CD4066_A=1;
                        CD4066_B=1;
                        CD4066_C=1;
                break;
                case 1:
                        CD4066_A=0;
                        CD4066_B=1;
                        CD4066_C=1;
                break;
                case 2:
                        CD4066_A=1;
                        CD4066_B=0;
                        CD4066_C=1;
                break;
                case 3:
                        CD4066_A=1;
                        CD4066_B=1;
                        CD4066_C=0;
                break;
                default:
                        CD4066_A=1;
                        CD4066_B=1;
                        CD4066_C=1;
                break;
        }
}

void dlyms(uint16_t val)
{
        uint16_t i=1000;
        for(;val!=0;val--)
        {
                while(i--);
        }
}

白不分

yangsen 发表于 2018-11-22 13:47
按你的电路图随手写了一个，公司电脑上没装keil 51环境，逻辑应该没问题
#include “reg52.h”
#define uin ...

谢谢，非常感谢。

光速飞行

yangsen 发表于 2018-11-22 13:47
按你的电路图随手写了一个，公司电脑上没装keil 51环境，逻辑应该没问题
#include “reg52.h”
#define uin ...

这段代码，写得不错啊，上机验证过更好。

白不分

yangsen 发表于 2018-11-22 13:47
按你的电路图随手写了一个，公司电脑上没装keil 51环境，逻辑应该没问题
#include “reg52.h”
#define uin ...

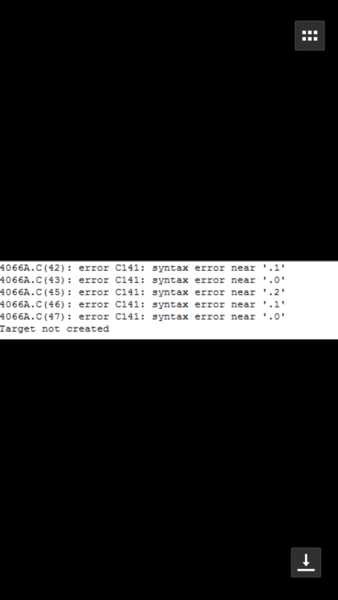

编绎没有通过，不知道啥回事。

wgsd

白不分 发表于 2018-11-22 18:50
编绎没有通过，不知道啥回事。

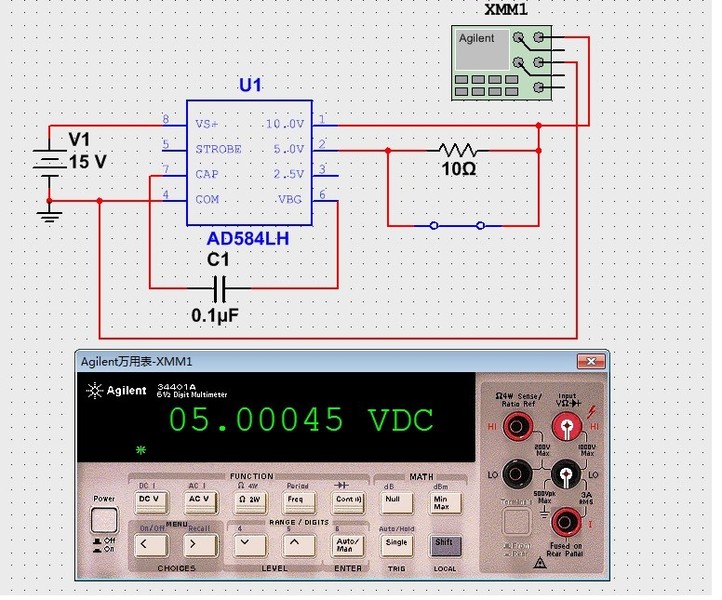

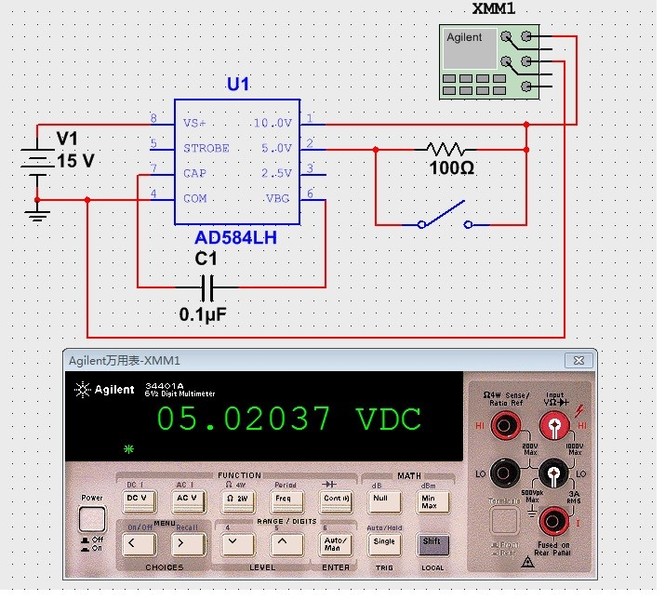

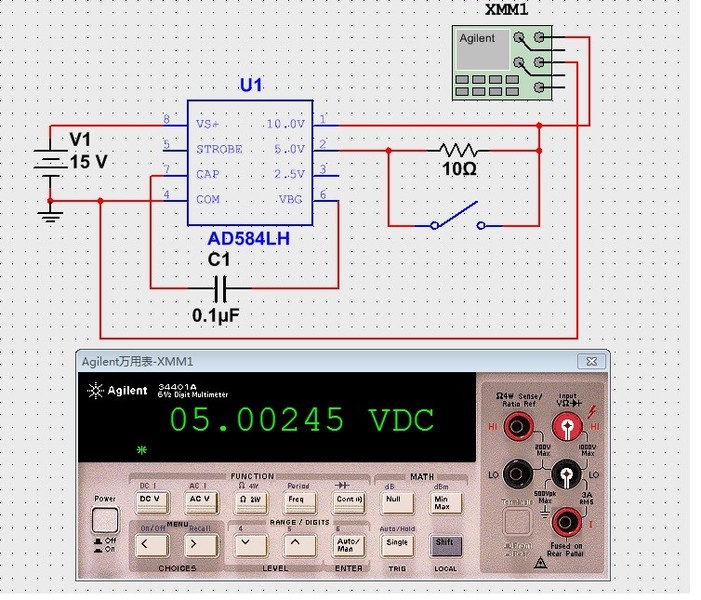

楼主使用单片机值得学习，使用方便还是用CD4017产生循环脉冲简便。另外如果手中有CD4066可以先手动控制看看，可能最好的情况下导通电阻在十几欧，多则上百欧，总之使用CD4066可能得从新标定一下。给你几张不同电阻对基准的影响仿真图，但并不能代表CD4066在电路时的真实情况，因CD4066的导通电阻和负载电阻、电压等因素有关。

wgsd

白不分

wgsd 发表于 2018-11-22 19:44
楼主使用单片机值得学习，使用方便还是用CD4017产生循环脉冲简便。另外如果手中有CD4066可以先手动控制看 ...

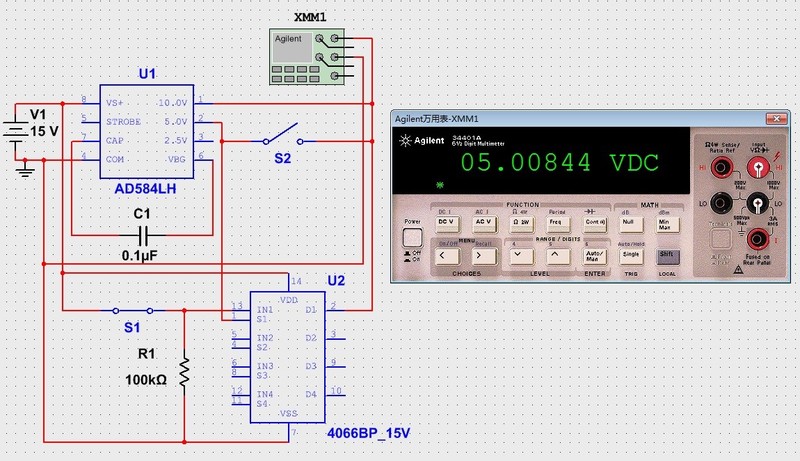

嘿嘿谢谢提醒，用4066仿真了下还真得不行。

wgsd

白不分 发表于 2018-11-22 20:36
嘿嘿谢谢提醒，用4066仿真了下还真得不行。

不客气，共同探讨。另外AD584工作电压较高，如用CD4066它的电压应与AD584相同，不能与单片机5V同样，不然不会起到开关作用。

光速飞行

白不分 发表于 2018-11-22 18:50
编绎没有通过，不知道啥回事。

有时间我也编绎，长时间不玩，容易忘记。
