联想19v电源适配器无输出维修求助

勇闯沙滩 · 发表于 2018-12-2 18:54:07

已找到响的问题了，是主滤波电容响，换了后不响了。

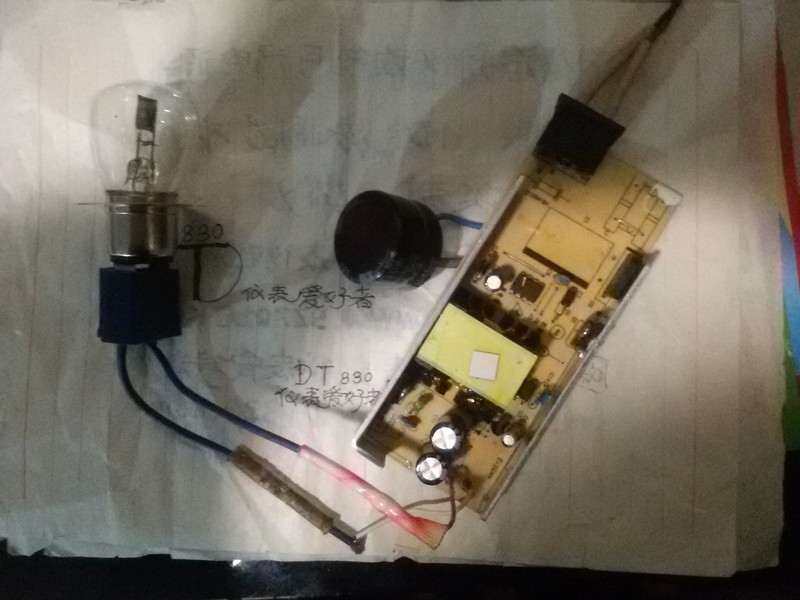

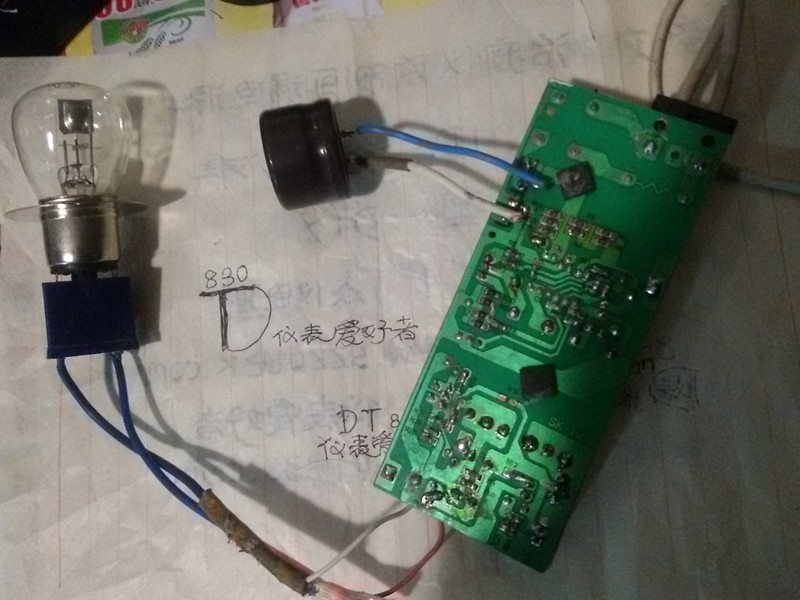

暂时外接个主滤波电容和24v55w灯泡做负载。

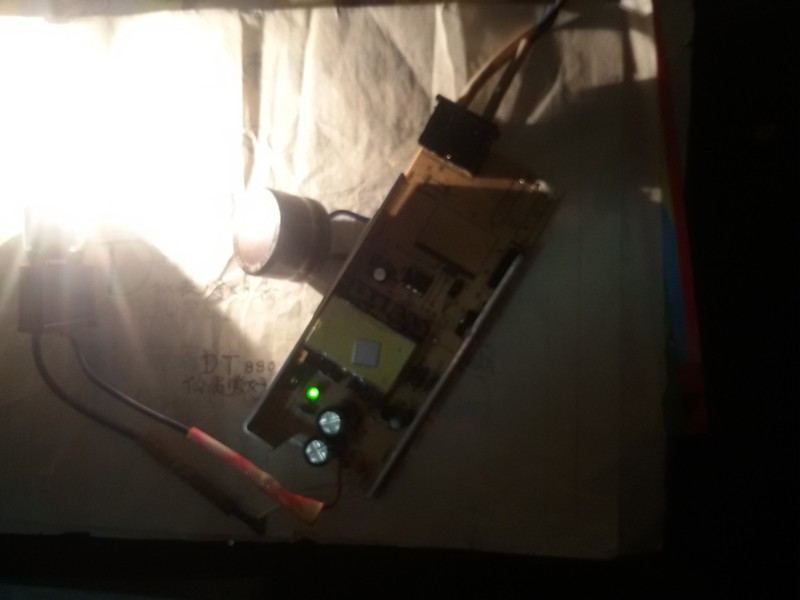

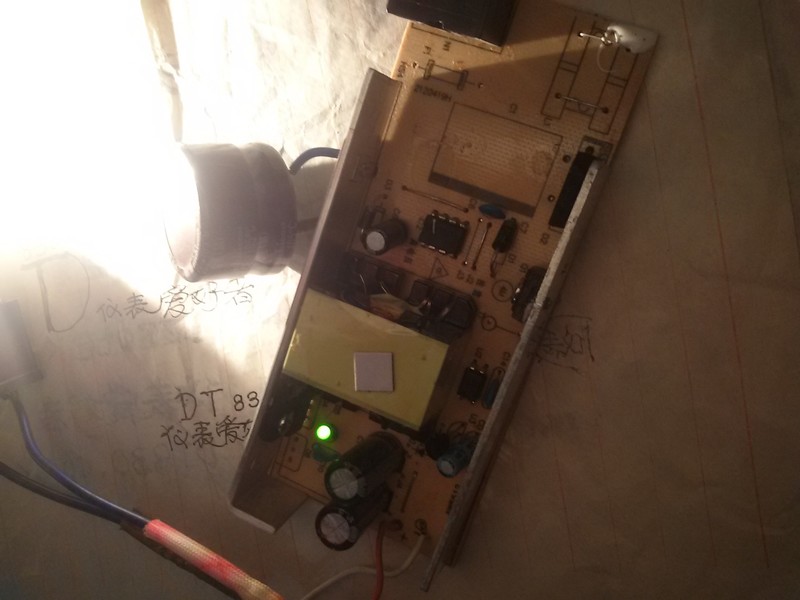

已点亮灯泡20分钟。看来没问题了。

勇闯沙滩 · 发表于 2018-12-2 19:09:17

wgsd 发表于 2018-12-2 18:44
满壳的鸟语，内部咋这样简装呢，仔细一看产地，无语了。短路的稳压管怎么把楼主的表最后一位也短路了一半呢 ...

我发完图片也看到这个现象，难不成【wgh1027】的中奖成双了。立即反复各档检查，应该是表在拍照时数字跳闪，结果抢拍了这么个镜头，有惊无险啊。

巍巍兴安 · 发表于 2018-12-2 19:15:04

wgsd 发表于 2018-12-2 18:44
满壳的鸟语，内部咋这样简装呢，仔细一看产地，无语了。短路的稳压管怎么把楼主的表最后一位也短路了一半呢 ...

山货，山上来的，山寨货！

atz123 · 发表于 2018-12-2 19:27:23

有时这电容就是防不胜防！

wgsd · 发表于 2018-12-2 19:36:04

勇闯沙滩发表于 2018-12-2 18:43
已找到响的问题了，是主滤波电容响，换了后不响了。

相信电压比相信万用表测电容可靠，看你测的电压感觉偏低，正常大多在290V左右，但看到你的电源210V，但250V也是低，因你串的保护负载（跟阻抗有关），可能影响电压，所以几次想提滤波电容还是没提。

勇闯沙滩 · 发表于 2018-12-2 19:54:15

wgsd 发表于 2018-12-2 19:36
相信电压比相信万用表测电容可靠，看你测的电压感觉偏低，正常大多在290V左右，但看到你的电源210V，但25 ...

谢谢，确实我一开始就觉得电压低有问题，拆下两回电容测试，认为没大事，只想尽快找出无输出的问题，找出后又有电容问题，这个电源不是什么好东西，看着就空空的。

apple5050 · 发表于 2018-12-2 20:29:37

本帖最后由 apple5050 于 2018-12-2 20:32 编辑

就是个稳压二极管，防止输出端出现过电压，稳定电路工作状态。一般开关电源都需要设置最小负载，不然变压器能量无处释放，输出电压会逐渐上升。二极管在最小负载的基础上又加了一重保护。也能防止输出电压波纹峰值太大。

勇闯沙滩 · 发表于 2018-12-3 08:31:30

apple5050 发表于 2018-12-2 20:29
就是个稳压二极管，防止输出端出现过电压，稳定电路工作状态。一般开关电源都需要设置最小负载，不然变压器 ...

谢谢回复，那么说这个比较简单的（无安规电容，压敏电阻，有简易保险）电源设置了这道保护很实用，在拆下的大电容经细看，发现两个脚有带电时短路击伤的痕迹，导致稳压二极管保护短路了，不知道是不是这个原因。另外类似这种的开关电源，都在输出端接个电压值要求的稳压二极管，就能起到了你说的保护作用还是实用的。

qjf11 · 发表于 2018-12-3 09:08:32

看外壳就知道是山寨货，原装不是这样的。说不定主电容也是个假货。电路是常见的384X方案，出问题最多得失启动电容失效和输出滤波电容鼓包。

勇闯沙滩 · 发表于 2018-12-3 13:54:55

qjf11 发表于 2018-12-3 09:08
看外壳就知道是山寨货，原装不是这样的。说不定主电容也是个假货。电路是常见的384X方案，出问题最多得失启 ...

经验之谈，对这种电源有研究。
