LTZ1000ACH底噪测试

wgsd

上个图，每格1微伏，看看是否不错了。CAM00546[psyoukuplayer]XMzk4MjQxODQ5Mg==[/psyoukuplayer]

wgsd

咋没上传成功。

43545

wgsd 发表于 2018-12-25 10:18
咋没上传成功。

坐等观看，老头子表演。

勇闯沙滩

老革命遇到了新问题？10.38-----16.52时间。

wgsd

勇闯沙滩 发表于 2018-12-25 16:51
老革命遇到了新问题？10.38-----16.52时间。

革命到了十字路口，没有交警了。

43545

现在可以直接上传视频了，不用发链接了
写写，分享一下，具体测试底噪的过程呗。

wgsd

43545 发表于 2018-12-26 06:11
现在可以直接上传视频了，不用发链接了
写写，分享一下，具体测试底噪的过程呗。

谢谢老大。
近期正在对老头子的温飘进行调试，虽然它的温飘很少超过0.1ppm(正常小于0.05ppm)，但想看看能否尽量让其小于0.05ppm。调试有点太耗时，一次下来的几个小时，不过玩玩也挺好。
老头子在装壳之前也测过底噪，当时是在1微伏左右，也符合它的指标1.2微伏。装壳后，在调试其温飘时，因老头子特敏感，易振荡，易受干扰，如换个测试线，随意改变一下测试线的位置，都会改变其输出。主要原因是它不像AD588等基准有缓冲输出，再加上它特灵敏的温度调控能力，而敏感调控输入端也正来自它的输出端，所以易受干扰就不奇怪了，只能想法避免打扰它那颗灵感的心……
在调试过程中，昨天，突想再测试一下装壳后的底噪，结果，出来的波形大跌眼镜，从屏幕左端到右端有3~4微伏的下降坡波，明显是超低频振荡。
老头子的标准线路，两个运放的输出端与反馈端均没接电容，而大家大多都接有几十nf到百nf的电容。我也接了100n的，看来还是没有彻底消除振荡，索性给加温的运放换了个1uf的反馈电容，结果振荡消除了，波形基本在1微伏左右平直通过。

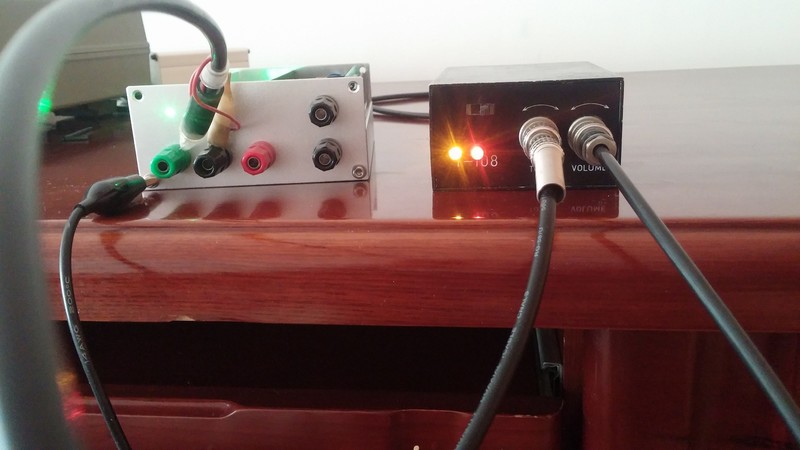

但是，波形并非是视频上的随机波，而是一串正弦波，幅度仍在1微伏左右，显然不是振荡。不过也让人不悦，这是哪来的呢，估计是50或100Hz的电源干扰。拿出频率计一测，频率在50Hz左右跳动。估计是电磁干扰，因为滤波不良不应是50Hz。小小的机箱有两个变压器呀，虽然加了个1mm的铁挡板。恰巧手中有一块145X75X15mm的铁块，这个够厚吧，马上拿来，挡在两个变压器与老头子中间，哈哈，别笑，一点作用没有。百思不解，这个干扰来自哪里，手摸机壳正弦波视乎有收敛，无奈拿来一根测试线，接入示波器的地端（示波器的地端与保护零相通）与老头子机壳相连，嘿嘿，这次是真笑，干扰降低明显（老头子机壳原先是悬空的）。于是就有了上面的视频波波，较之以前没装壳时的底噪还有减小。补个没接地的底噪测试视频和底噪放大器的图。

CAM00567[psyoukuplayer]XMzk4MjQ0NDYwNA==[/psyoukuplayer]

喜欢就好

谢谢楼主分享测试！
