74hc00做的低频晶振测试电路

人艰不拆 · 发表于 2019-5-4 10:04:17

74hc00不适合做这个电路，用74hc04更简单些，

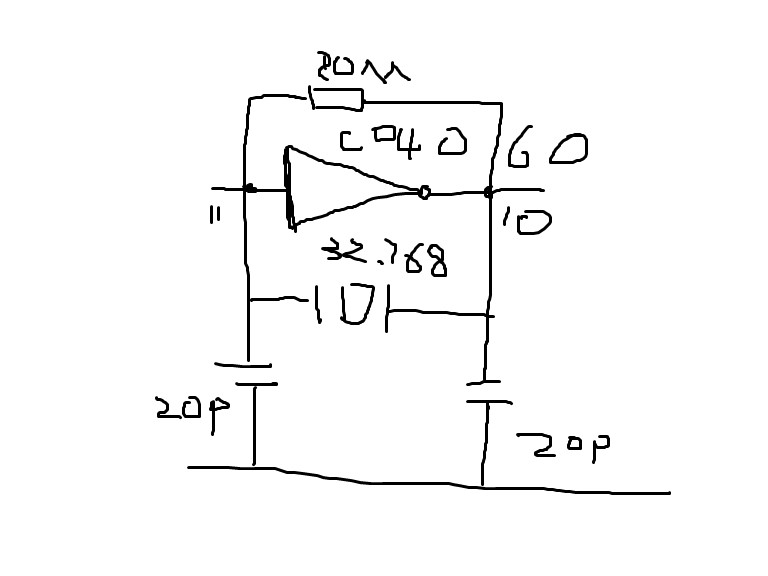

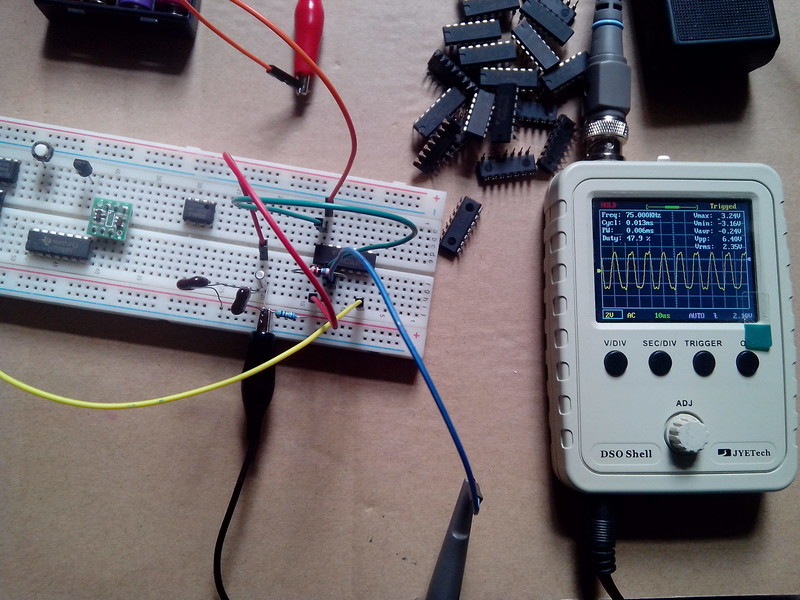

先搭个电路试试

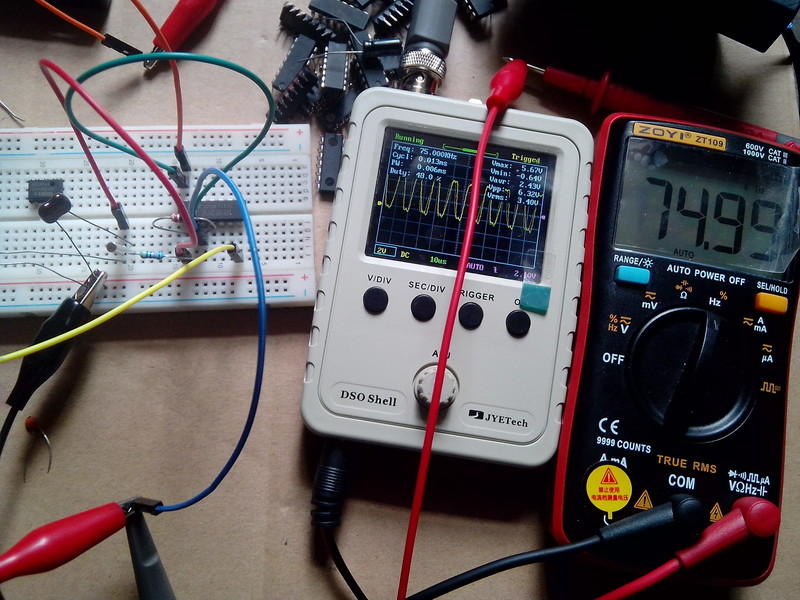

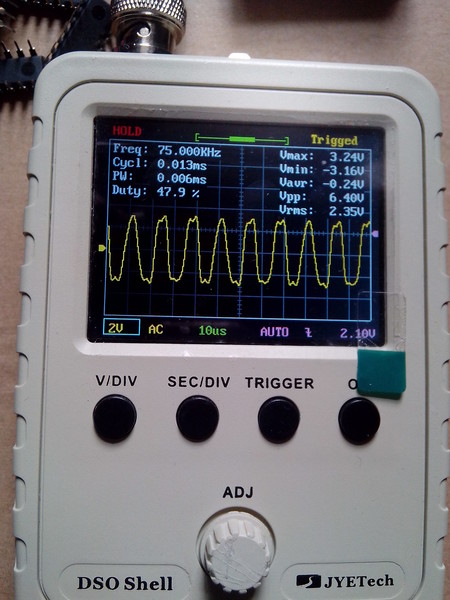

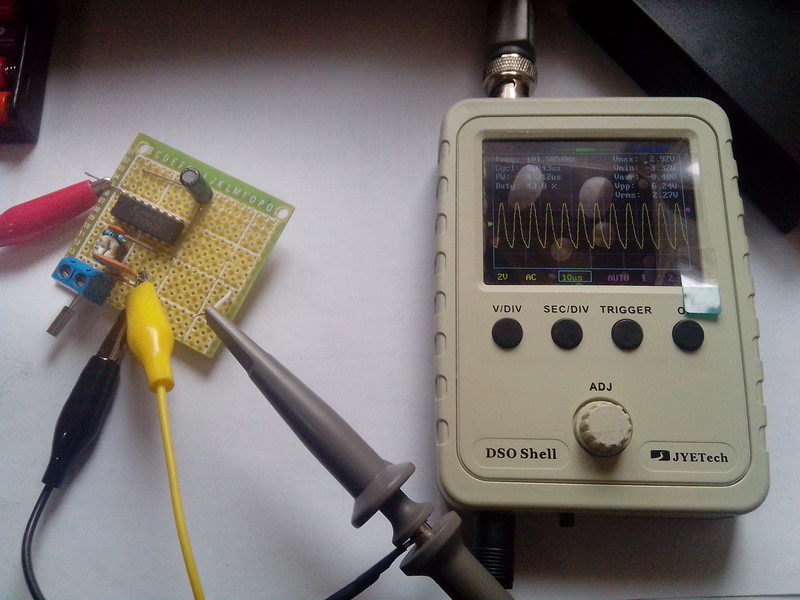

75khz

还能振荡起来

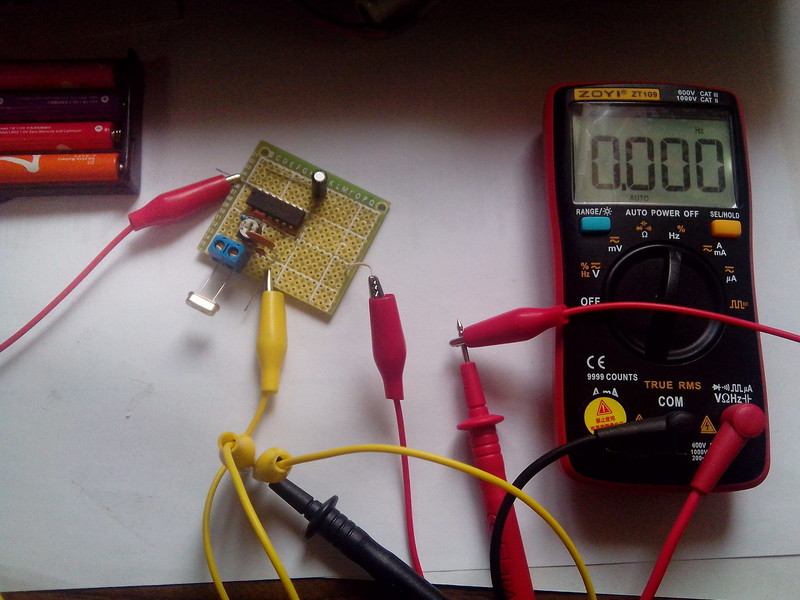

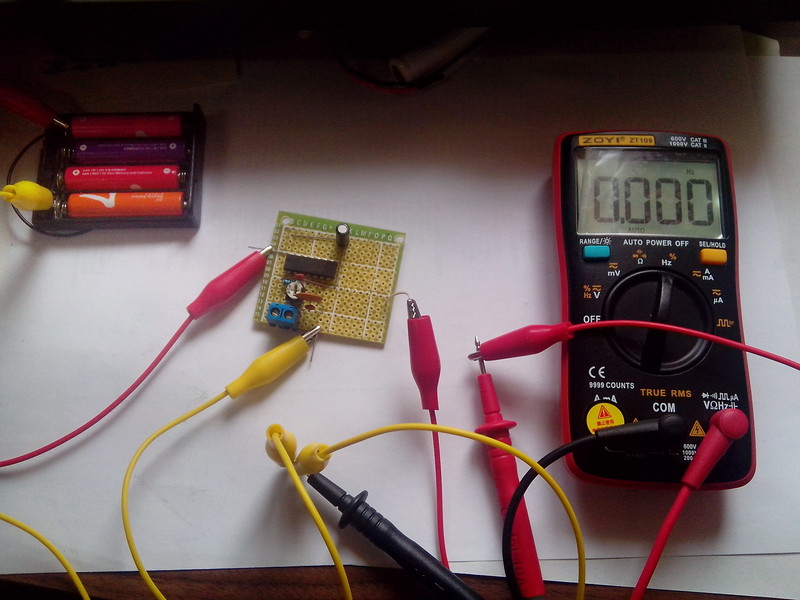

做成实际电路，没接晶振，测不出频率

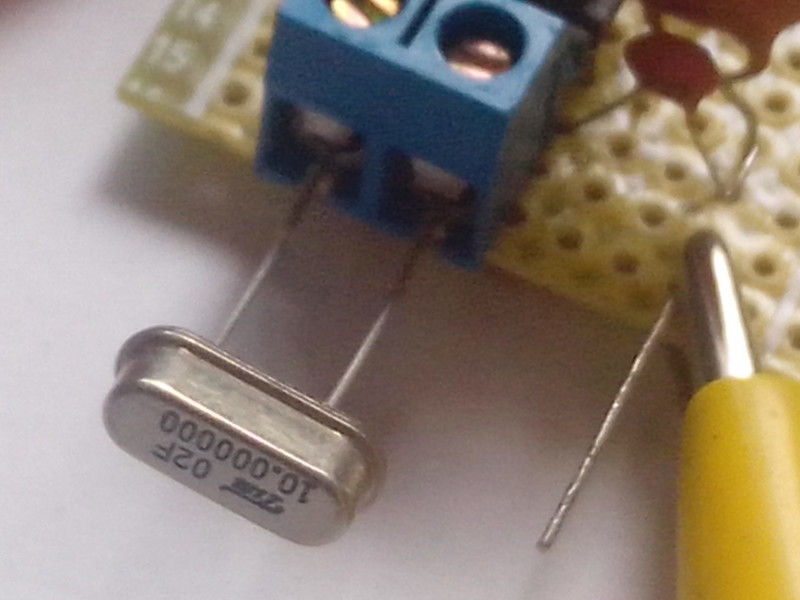

加10M晶振，也不震荡

接低频晶振

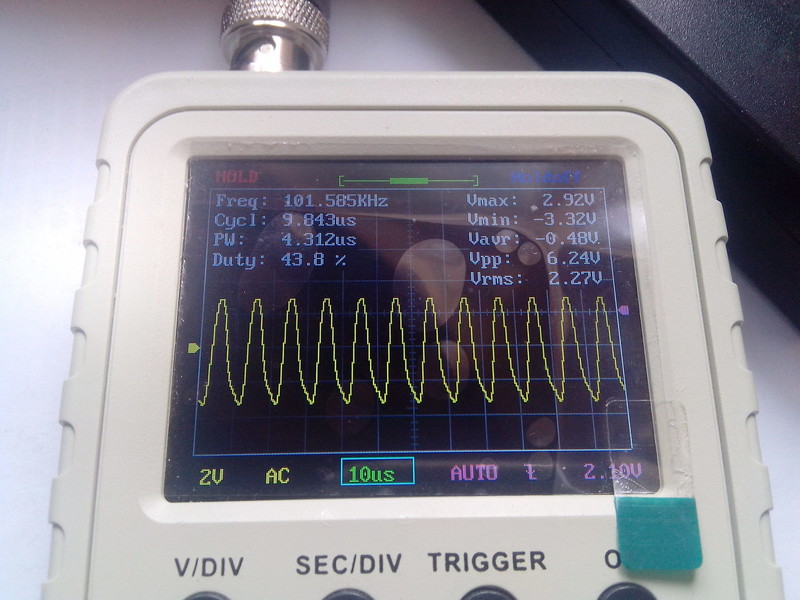

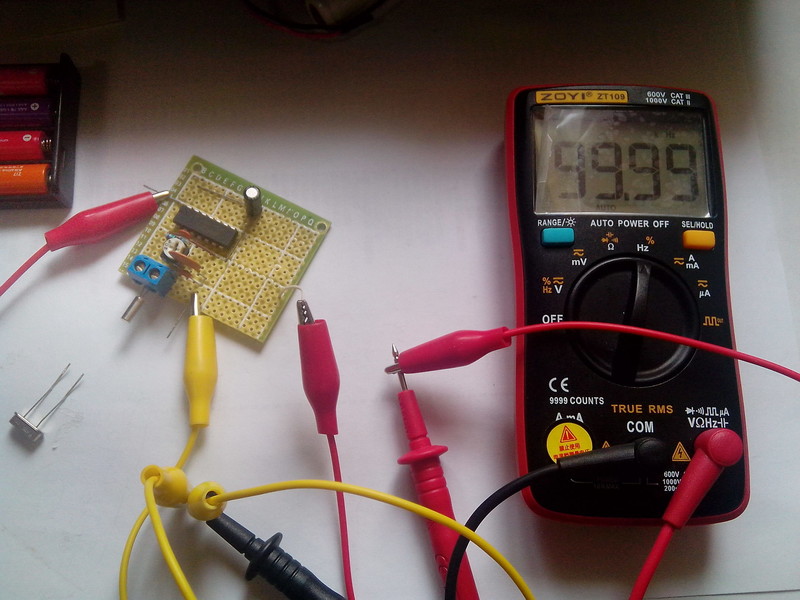

100khz

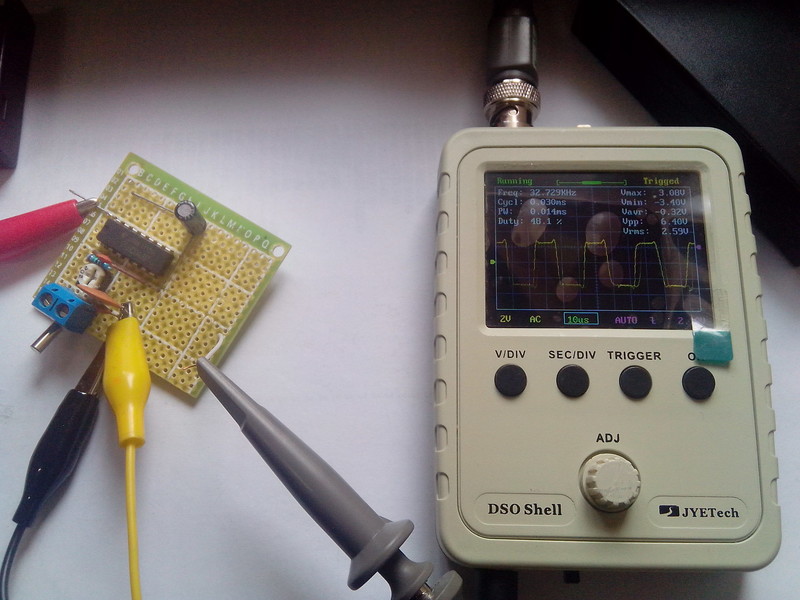

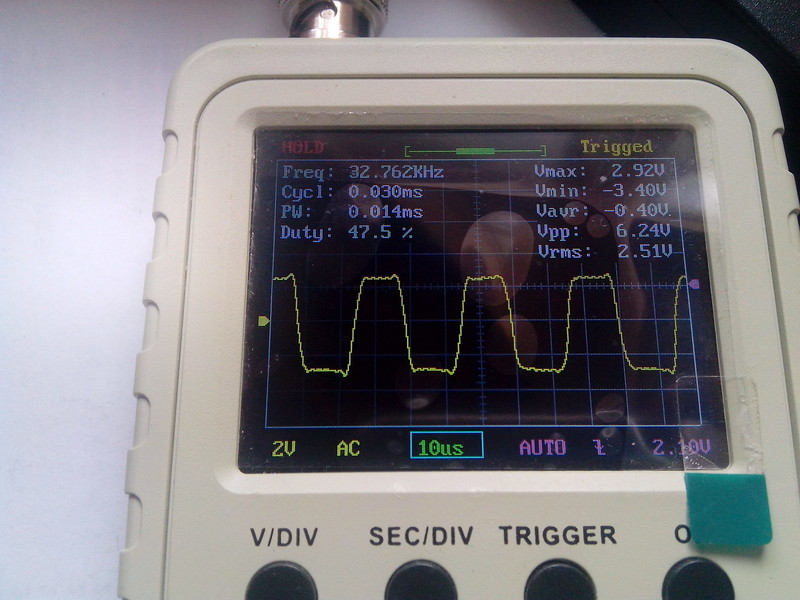

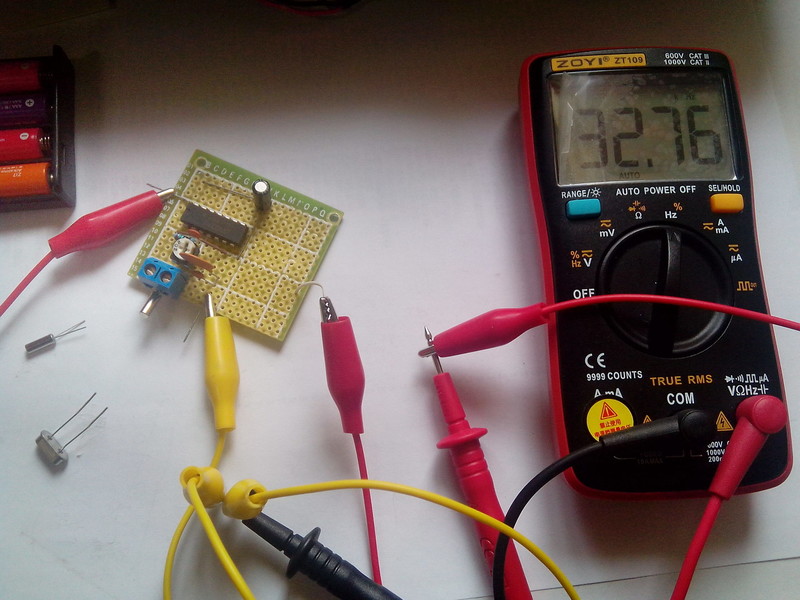

32.768khz

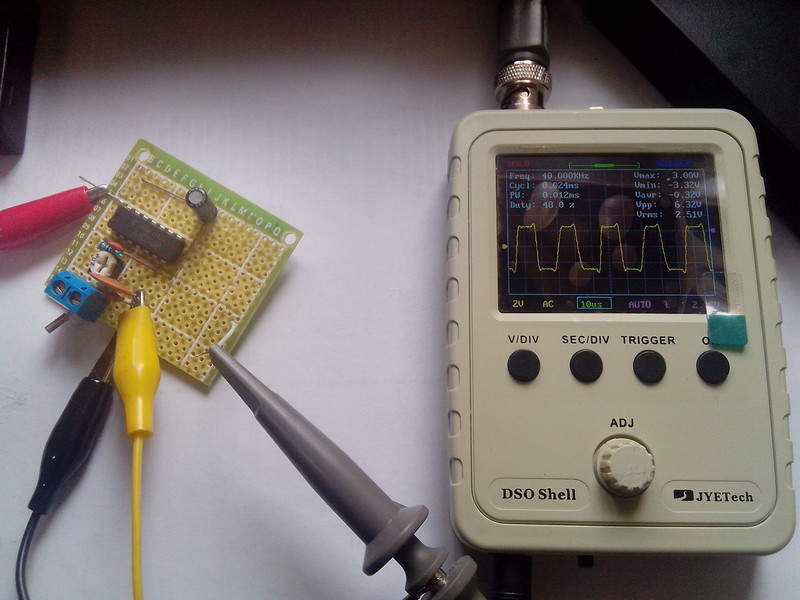

40khz

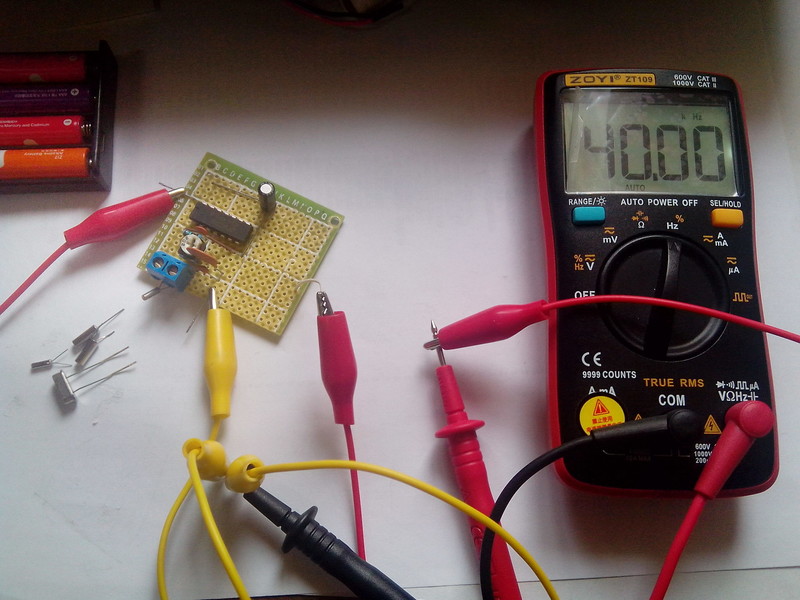

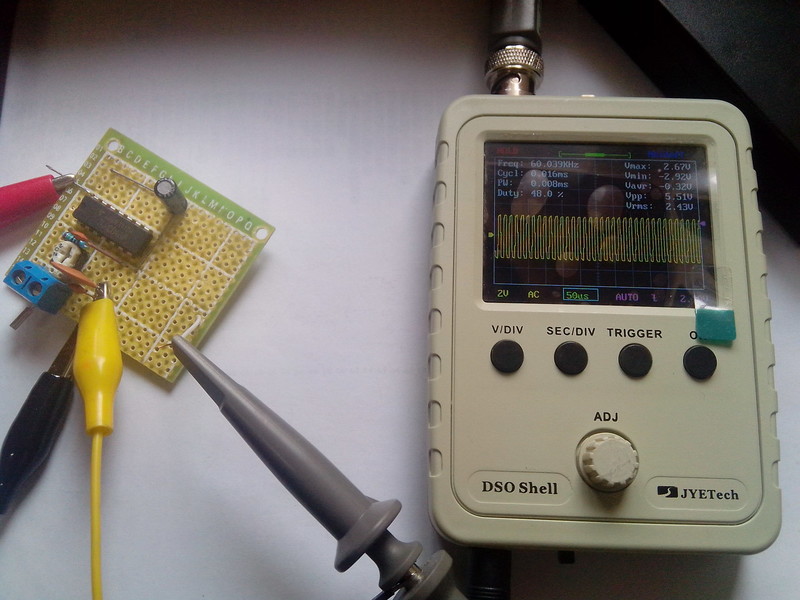

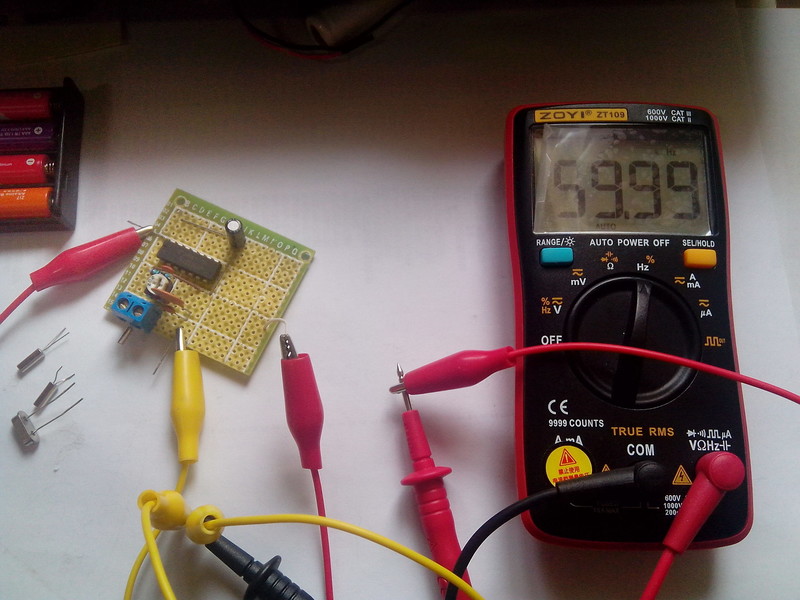

60khz

wgsd · 发表于 2019-5-4 11:11:07

哈哈，00方便控制振荡器的开关呀，咋整的高频不振荡了

连CD40都能10MHz振荡了，高速不如低速，天理何在

人艰不拆 · 发表于 2019-5-5 09:48:57

wgsd 发表于 2019-5-4 11:11
哈哈，00方便控制振荡器的开关呀，咋整的高频不振荡了连CD40都能10MHz振荡了，高速不如低速，天理何在:l ...

哈哈，就是要逆天啊

wgsd · 发表于 2019-5-5 09:56:18

人艰不拆发表于 2019-5-5 09:48
哈哈，就是要逆天啊

逆天倒未必，串的电阻取值太大是可能

人艰不拆 · 发表于 2019-5-5 10:58:11

wgsd 发表于 2019-5-5 09:56
逆天倒未必，串的电阻取值太大是可能

哈哈，10M的，你说多少合适，似乎没太大影响

wgsd · 发表于 2019-5-5 11:52:58

人艰不拆发表于 2019-5-5 10:58
哈哈，10M的，你说多少合适，似乎没太大影响

没看到你的线路图说什么

人艰不拆 · 发表于 2019-5-5 16:23:45

wgsd 发表于 2019-5-5 11:52
没看到你的线路图说什么

哈哈，和你学的，这么简单不用线路图

wgsd · 发表于 2019-5-5 16:48:14

人艰不拆发表于 2019-5-5 16:23
哈哈，和你学的，这么简单不用线路图

与非门组成的晶体振荡器线路多着呢，你以为是个电路都能振荡了

这个与频率高低、负载大小、晶体结构区分大着呢。正因为这么简单你的10MHz还不起振

人艰不拆 · 发表于 2019-5-5 17:14:51

wgsd 发表于 2019-5-5 16:48
与非门组成的晶体振荡器线路多着呢，你以为是个电路都能振荡了这个与频率高低、负载大小、晶体结构区 ...

哈哈，是呀，这个得您这样的专家来解释了，我只负责玩

wgsd · 发表于 2019-5-5 17:17:50

人艰不拆发表于 2019-5-5 17:14
哈哈，是呀，这个得您这样的专家来解释了，我只负责玩

自己玩好就好。
