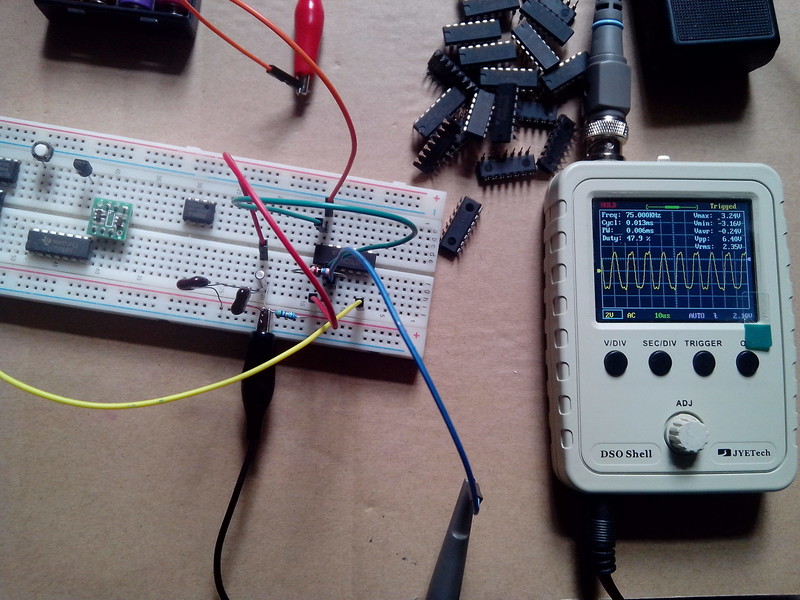

74hc00做的低频晶振测试电路

ekommade · 发表于 2019-5-8 09:09:44

楼主可以分享下电路图吗，也想做个来玩玩

人艰不拆 · 发表于 2019-5-9 10:05:13

ekommade 发表于 2019-5-8 09:09
楼主可以分享下电路图吗，也想做个来玩玩

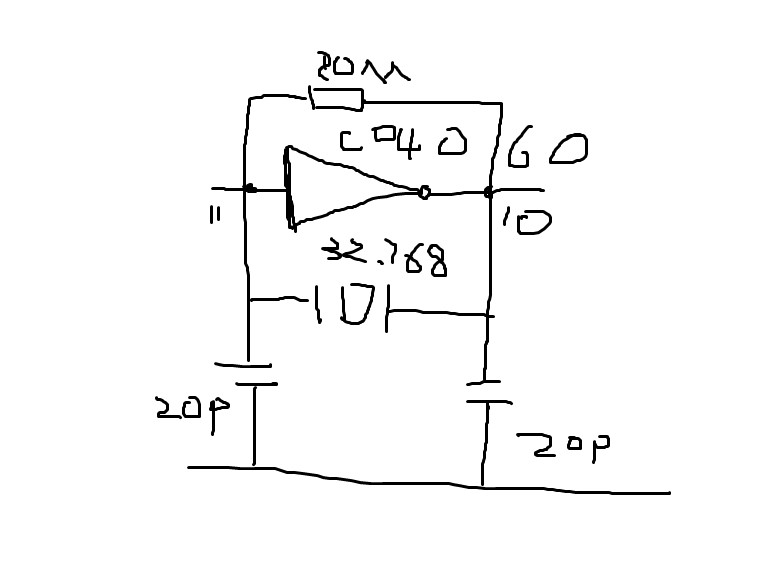

你用cd4060吧，那个简单

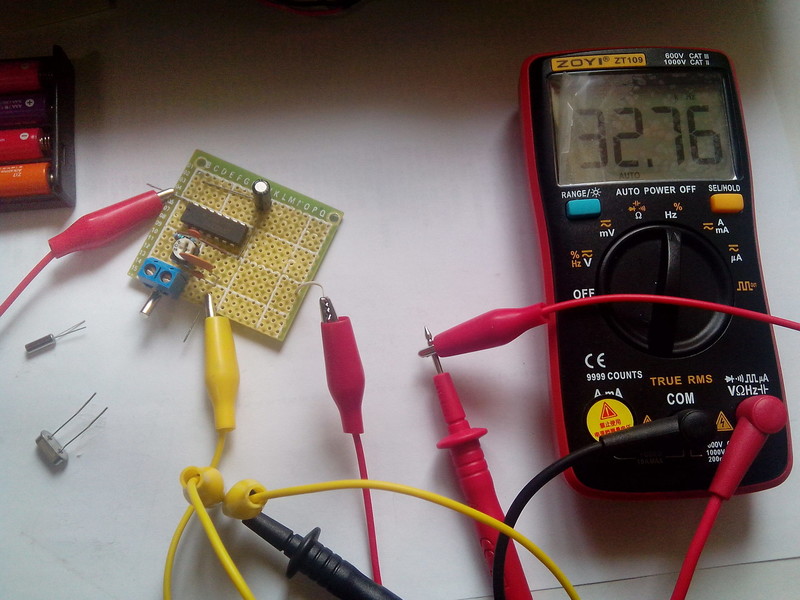

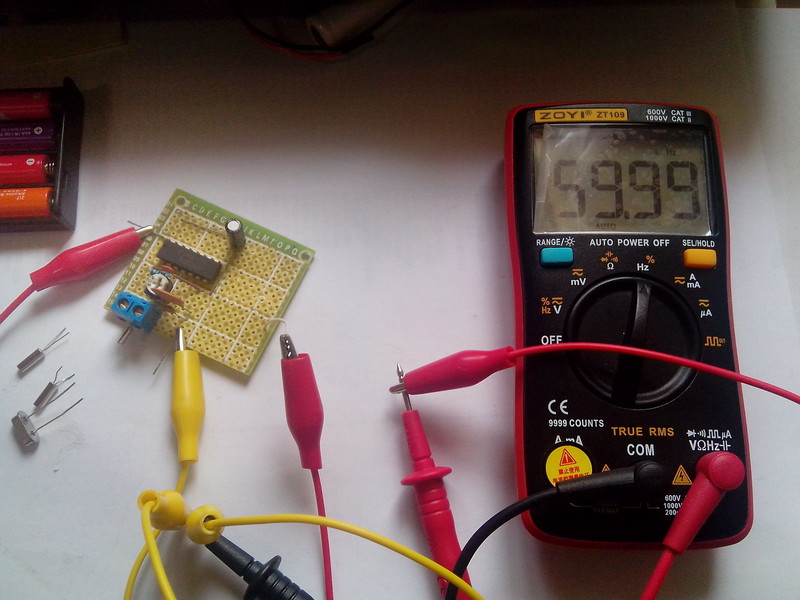

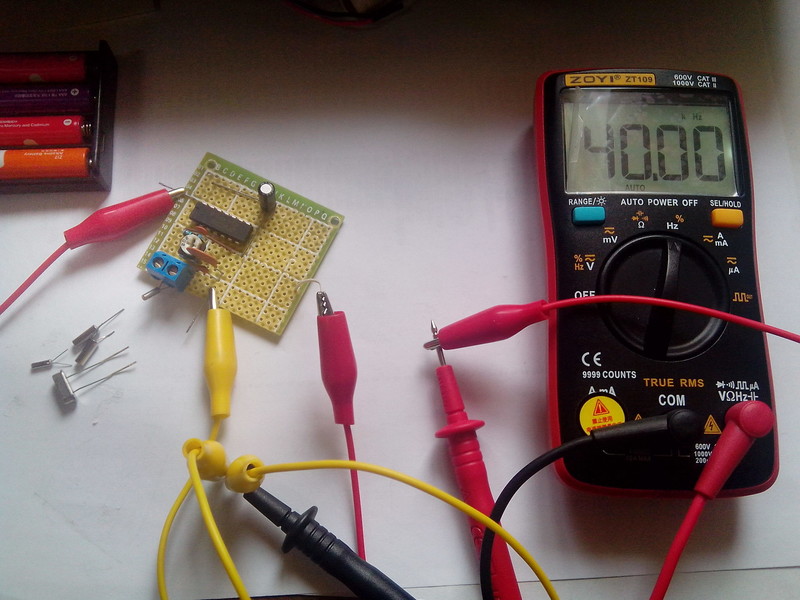

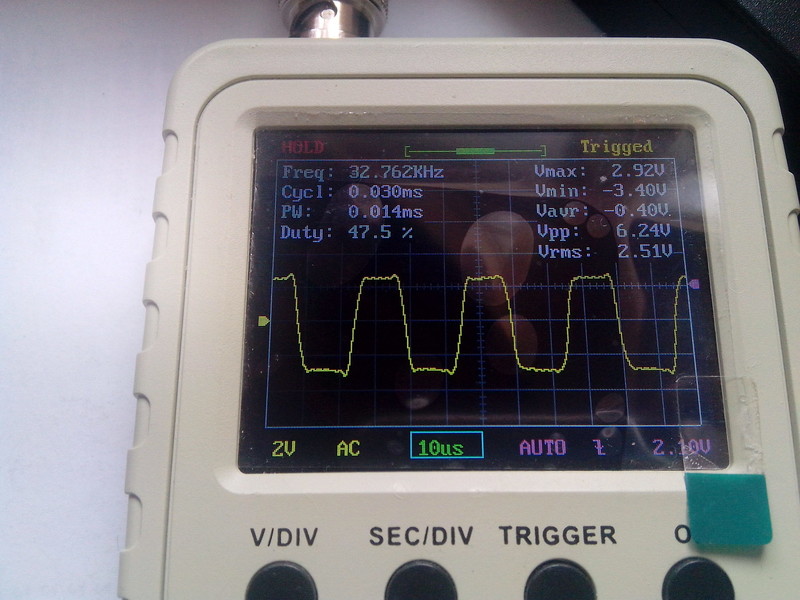

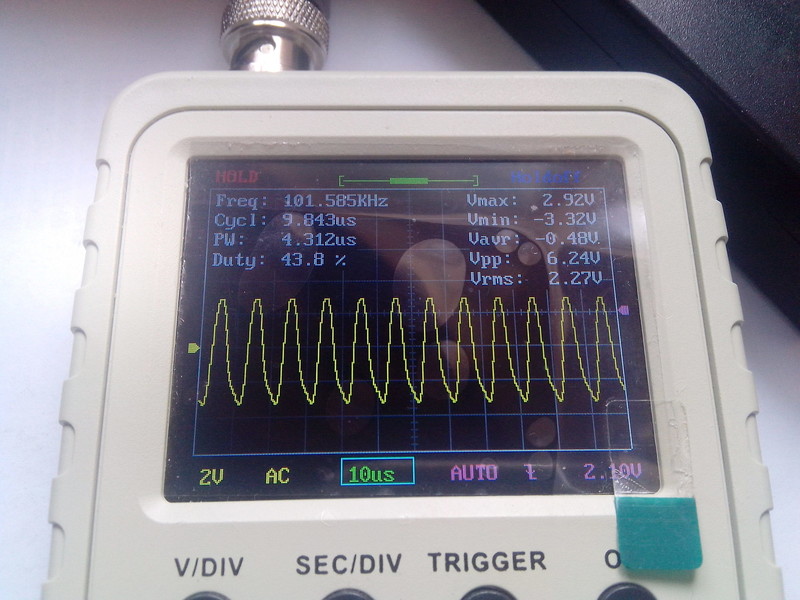

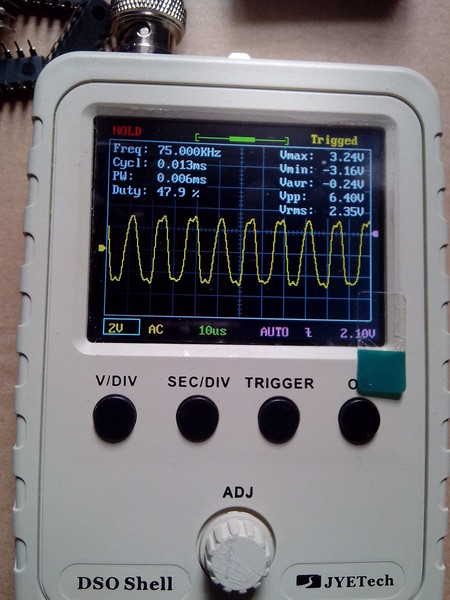

我都试了，这几个频率都可以40-100khz晶振

ekommade · 发表于 2019-5-9 16:51:45

人艰不拆发表于 2019-5-9 10:05
你用cd4060吧，那个简单

谢谢分享！电阻是20M的？

人艰不拆 · 发表于 2019-5-9 16:53:35

ekommade 发表于 2019-5-9 16:51
谢谢分享！电阻是20M的？

我用的是两个10m串的，小点可能也行，你自己试试吧
