一刀一飞线解决众仪ZT219万用表电阻档不易归零的毛病

wgh1027 · 发表于 2019-6-11 21:15:39

众仪ZT219万用表转盘较硬缺乏弹性，V型片很容易出现接触不良的情况，常常需要转动多次才能让电阻档归零，而且很多时候根本都不可能归零，始终有一个不小的底数，最可恨是这个底数是不固定的，你用REL键清零作用也不大。为了解决这个问题，我给我的219做了一个小手术。

其实办法也很简单，就是割一刀，加一条飞线而已。

这样改动后，消除了开关接触电阻对测量结果的影响，可以不必理会刀位开关接触电阻的大小，即使开关接触电阻大至几十甚至上百欧姆，对测量结果同样没有影响。

具体改法见图吧:

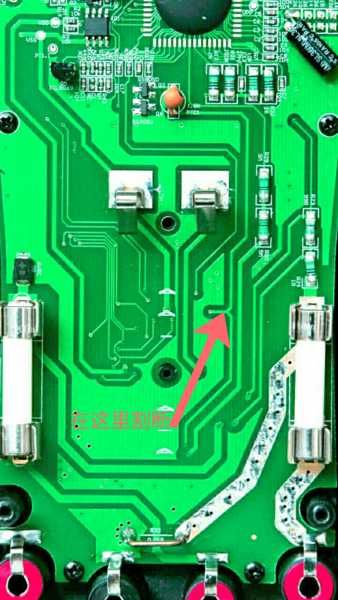

在这里割一刀

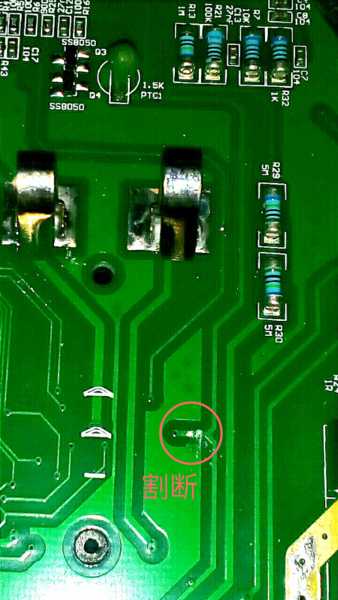

割断

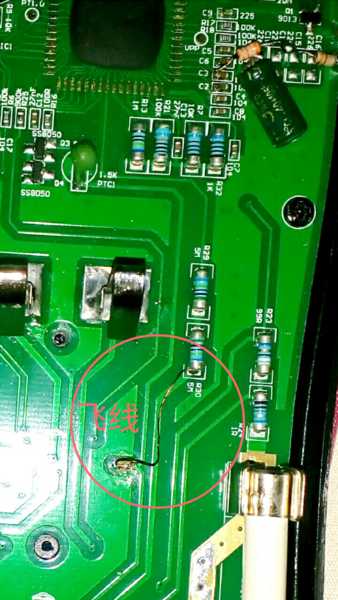

加一根飞线

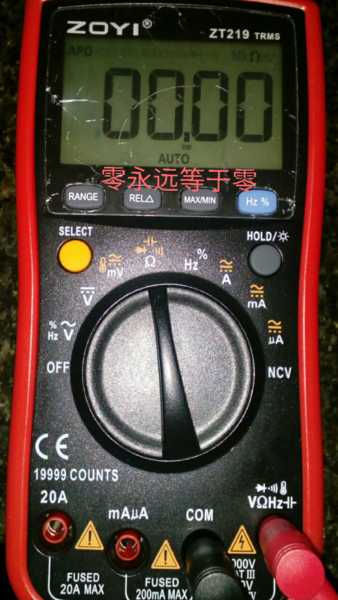

零永远等于零


谢谢观看！

wgh1027 · 发表于 2019-6-11 21:19:08

这个类似4线测量原理吧。

chenbingwen · 发表于 2019-6-11 22:04:56

楼主有没有对全部档位测试？对其它档位有没有影响？谢谢！

闻雨听风 · 发表于 2019-6-11 22:24:06

这个厉害，可否反馈厂家全面评估下。

wgsd · 发表于 2019-6-11 22:55:05

楼主这是手术啊，不过手术后刀口都的缝上

。看看电压档还能测量吗？

wgsd · 发表于 2019-6-11 23:50:18

如果电压测试正常，你这一刀切的很准，的确能让零就是零。先赞一个。

fslichong · 发表于 2019-6-11 23:50:47

这个对其它档位有影响不的呢，如果没有的话就太好了

wgh1027 · 发表于 2019-6-12 00:36:42

chenbingwen 发表于 2019-6-11 22:04
楼主有没有对全部档位测试？对其它档位有没有影响？谢谢！

对其他档一点影响都没有。

wgh1027 · 发表于 2019-6-12 00:41:08

闻雨听风发表于 2019-6-11 22:24
这个厉害，可否反馈厂家全面评估下。

厂家就随他吧，我又不是雷锋。

wgh1027 · 发表于 2019-6-12 00:43:02

wgsd 发表于 2019-6-11 22:55
楼主这是手术啊，不过手术后刀口都的缝上。看看电压档还能测量吗？

你没看见我已经用线缝上了吗。
