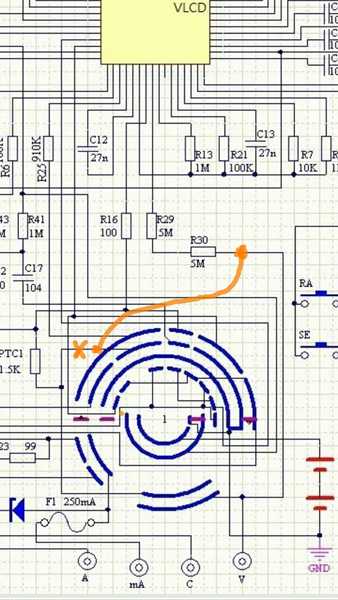

一刀一飞线解决众仪ZT219万用表电阻档不易归零的毛病

wgh1027 · 发表于 2019-6-12 00:46:18

wgsd 发表于 2019-6-11 23:50
如果电压测试正常，你这一刀切的很准，的确能让零就是零。先赞一个。

多谢赞赏。

wgh1027 · 发表于 2019-6-12 00:47:24

fslichong 发表于 2019-6-11 23:50
这个对其它档位有影响不的呢，如果没有的话就太好了

真的没有影响。

白不分 · 发表于 2019-6-12 05:37:41

谢了分享。

勇闯沙滩 · 发表于 2019-6-12 06:45:51

这个可以试试，如果有问题改回来也不麻烦。

SG830 · 发表于 2019-6-12 07:51:54

第一张图ptc是黄色的，后面的图ptc是绿色的，是两个表还是改的?

人艰不拆 · 发表于 2019-6-12 08:16:19

改得好

表述 · 发表于 2019-6-12 08:18:38

如果对其它档没有影响的话真是一个好办法，回头我也试一下。

勇闯沙滩 · 发表于 2019-6-12 09:06:43

SG830 发表于 2019-6-12 07:51
第一张图ptc是黄色的，后面的图ptc是绿色的，是两个表还是改的?

可不是咋地，两个表电池极片那嘎达一个朝上一个朝下，确实不一样

wgsd · 发表于 2019-6-12 09:34:29

不要鸡蛋里面挑什么来啦...

楼主是一个表改动，一个表做对比了

这种改法真的没问题，有动手能力的可以试试。其实众议的几款表在电阻和电流档都犯了同一个毛病，就是线路设计基本没大问题（X表的微安底数除外），都是PCB设计和走线埋下了隐患（没达到线路应有的效果）。好在219和X表还给你留下了改动的余地，M1可能就没有那么幸运了。

zwillhill · 发表于 2019-6-12 10:32:13

楼主似乎改造不少，可否把之前的改造集合一下，另外图片清晰度欠佳
