一刀一飞线解决众仪ZT219万用表电阻档不易归零的毛病

super-ut61e · 发表于 2019-12-5 20:23:38

ynkmzyl 发表于 2019-12-5 19:10
看别人画的图219属于一朵奇葩，它的2线在一刀处合并了，合并后又经过2刀位，第2刀位产生的阻值会被带入测 ...

脑子和眼神都不敢好，看了半天终于看出来了，红表笔插孔那一刀的接触电阻被当线阻算进去了！这样改，确实很巧妙，改的一刀只有电阻档和毫伏档能用到，其它档位这一刀就悬空了，恰好不影响！看来众仪的设计师犯了基础性错误！

super-ut61e · 发表于 2019-12-5 21:37:00

恰好我也有219，我也来了一刀，确实解决了接触不良问题！电阻档短接直接归零了。软件削掉了部分底数，估算大概是80mΩ，测量1欧姆以下电阻，有影响，不过影响不大，因为一般表笔的线阻在30-120mΩ左右，抵消一下的话，也没多少影响，原本219测小电阻就不够稳，也无所谓了！

wgh1027 · 发表于 2019-12-5 23:54:03

ynkmzyl 发表于 2019-12-5 19:07
万用表基本都是三线测量电阻，输出、测量线、与COM共三线，前两条如果在进刀位前合并了，刀盘阻值会被带 ...

哈哈就是想你早点换表

wgh1027 · 发表于 2019-12-5 23:56:18

super-ut61e 发表于 2019-12-5 21:37
恰好我也有219，我也来了一刀，确实解决了接触不良问题！电阻档短接直接归零了。软件削掉了部分底数，估算 ...

稳定压倒一切

zwillhill · 发表于 2020-8-22 21:40:16

请问飞线焊在割断那里的左边还是右边？

wgh1027 · 发表于 2020-8-23 00:06:35

zwillhill 发表于 2020-8-22 21:40
请问飞线焊在割断那里的左边还是右边？

左边哦，要是右边的话就不算是飞线了。

wgh1027 · 发表于 2020-8-23 00:11:53

wgh1027 发表于 2020-8-23 00:06
左边哦，要是右边的话就不算是飞线了。

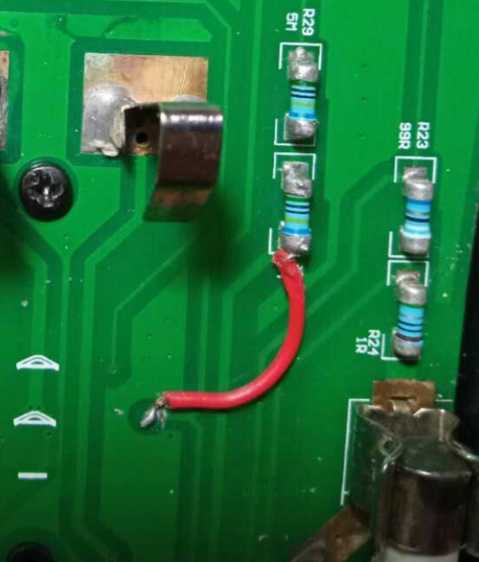

这是某坛友改的飞线

zwillhill · 发表于 2020-8-23 00:18:28

wgh1027 发表于 2020-8-23 00:11
这是某坛友改的飞线

看楼主改的好像也是左边，感谢回复。
本来不想动电路板，后来因为表盘的问题电阻档有点失灵，清洗后恢复正常，想着还是把这个bug给改掉。

wgh1027 · 发表于 2020-8-23 00:49:31

zwillhill 发表于 2020-8-23 00:18
看楼主改的好像也是左边，感谢回复。
本来不想动电路板，后来因为表盘的问题电阻档有点失灵，清洗后恢复 ...

这个还是值得一改的

zwillhill · 发表于 2020-8-26 12:13:57

wgh1027 发表于 2020-8-23 00:49
这个还是值得一改的

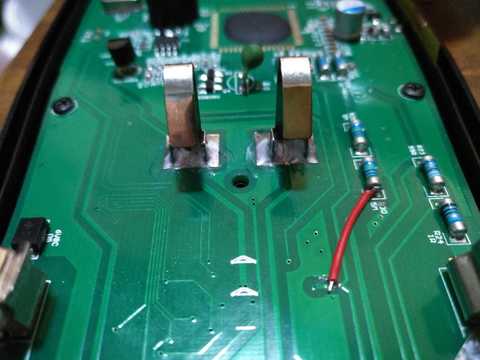

改好了，电阻档上轻微扭动不会影响读数了
