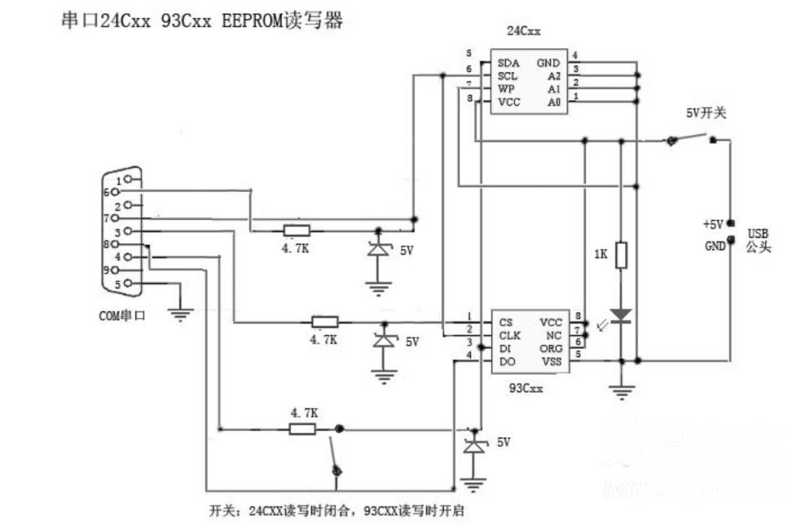

晒晒我读写万用表数据的编程器，自制非常简单

kyhwhb

使用串行接口不太方便

5453007

aping365 发表于 2019-6-16 01:45
24c02是3.3v供电，而且是和主芯片共用的3.3V。若是按照图中那样直接上5V供电的话，有可能导致主芯片过压烧 ...

人家图中只有3根线，何来的直接上5V供电。

勇闯沙滩

看了这个DIY的万用表数据编程器，学习了它的原理，谢谢分享。

aping365

5453007 发表于 2019-6-16 06:39
人家图中只有3根线，何来的直接上5V供电。

请看原理图是不是5V？

wgsd

5453007 发表于 2019-6-16 06:39
人家图中只有3根线，何来的直接上5V供电。

串口的电压可用表量量，信号电压都10V上，24C**电压6V，表内芯片小于4V。储存芯片烧坏了好换，表的芯片与储存芯片是相连的，一旦烧了就没救了，还是按规定操作较好，不要只求侥幸。

wgh1027

wgsd 发表于 2019-6-16 08:31
串口的电压可用表量量，信号电压都10V上，24C**电压6V，表内芯片小于4V。储存芯片烧坏了好换，表的芯片与 ...

串口输出电流很小同时还加了电阻限流，而且芯片也有保护，对芯片的伤害很少。
不过加个保护也不难，在数据线对地并个5V左右的稳压管就成。

wgh1027

aping365 发表于 2019-6-16 08:24
请看原理图是不是5V？

原理图只是说明原理而已，实际要加多大的电压要视芯片的要求而定，我是利用万用表本身的电压。

我的219已经改了2.5V稳压的哦。

wgsd

wgh1027 发表于 2019-6-16 09:42
串口输出电流很小同时还加了电阻限流，而且芯片也有保护，对芯片的伤害很少。
不过加个保护也不难，在数 ...

加个保护是对的，有时烧坏不在电流大小，瞬间过压击穿常有的事。

5453007

一石激起千层浪。继续讨论

SG830

wgh1027 发表于 2019-6-16 09:48
原理图只是说明原理而已，实际要加多大的电压要视芯片的要求而定，我是利用万用表本身的电压。

我的219 ...

谢谢分享，请教有没有读93C46芯片的方法？
