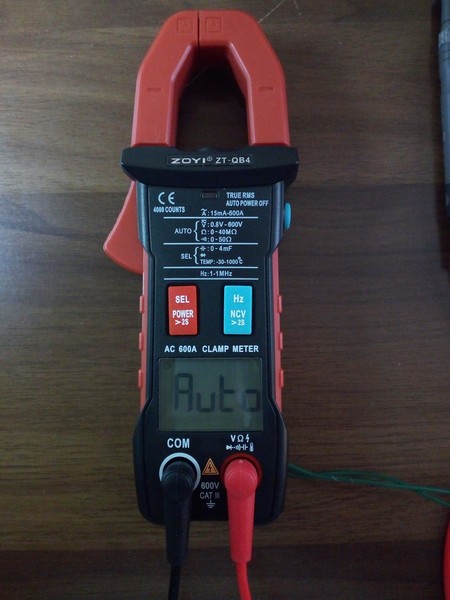

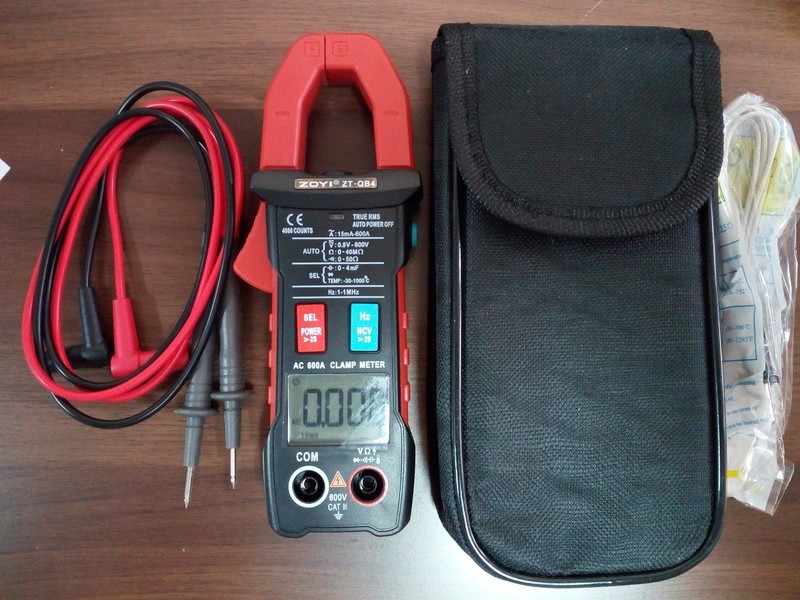

ZT-QB4 全按键带启动电流交流钳表

散淡021

这个表外壳实物看上去用料与UT差不多，很舒服

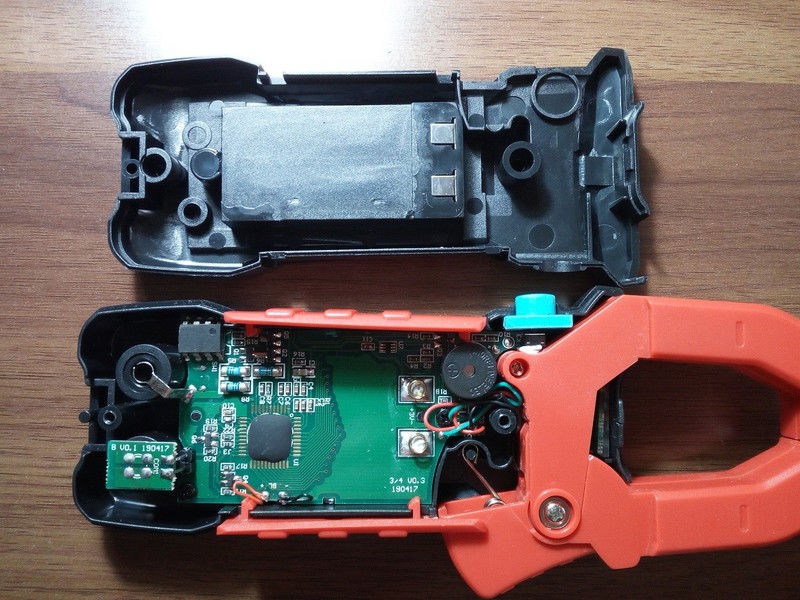

内部看看很简单，但这表有亮点
1、全按键二节7号电池供电
2、100元上下的钳表带启动电流， 也就是今天能买到，大概也只有这系列的三款。
3、电阻挡、导通档、二极档三档都会叫。



钳表开机耗电1.6mA（以下都是串１欧取样电阻测电压）




万用表待机耗电，，测电压时耗电１．６ｍＡ



万用表待机时开背光和前照明灯



导通档开叫耗电
关机最大耗电３个多ｕＡ

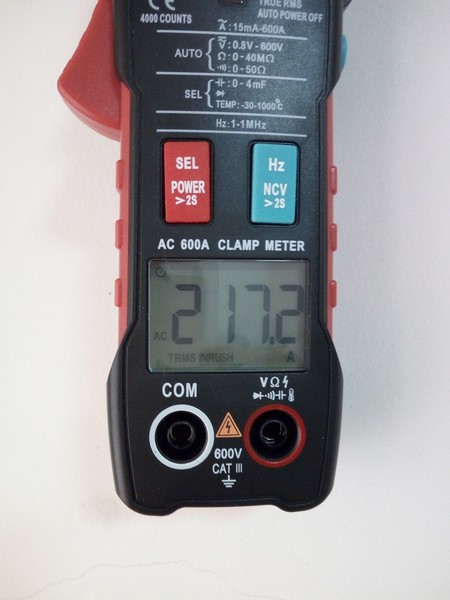

这是测空调启动电流除以１０，
２１．７２Ａ
启动电流对电工是很重要的功能，电机是否正常、各种设备、继电器、断路器、负载等等的运行情况都得靠钳表看
弱电也离开不２２０Ｖ供电（除电池），观察２２０Ｖ的供电电流是最简单最快捷，可大致了解电路的工作情况。

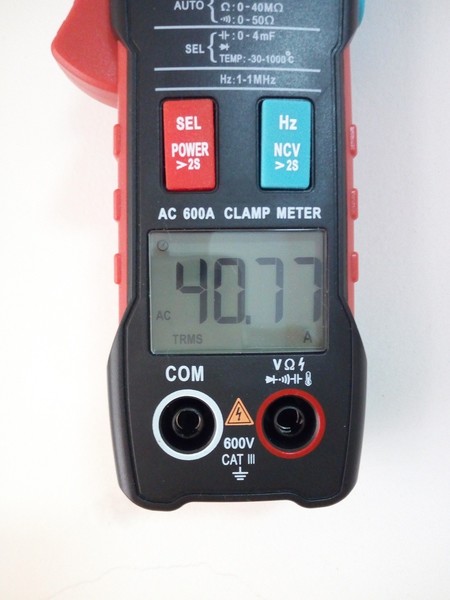

这是空调运行时的工作电流４．０７７Ａ

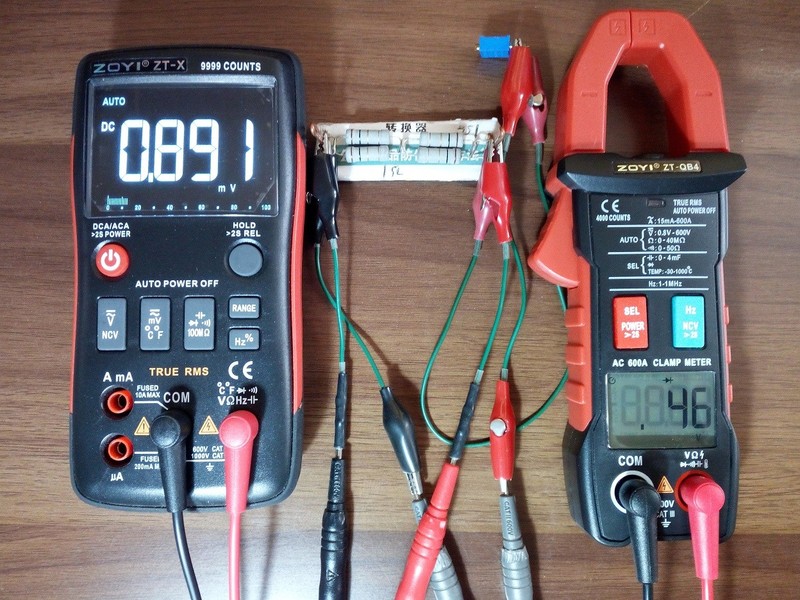

二极档开路电压，


二极档短路电流

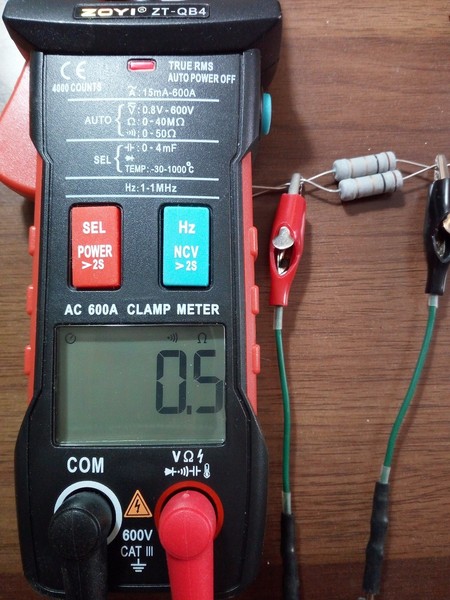

导通档短路电流


二极档和导通档驱动是直流
电阻挡驱动好像是低频方波脉冲？
二极档量程：０．０４５Ｖ－－－２．０００Ｖ
导通档量程：０．０－－－６５．０欧
二极档切换到导通档的切换点大概在０．０４５Ｖ对应５５欧吧？

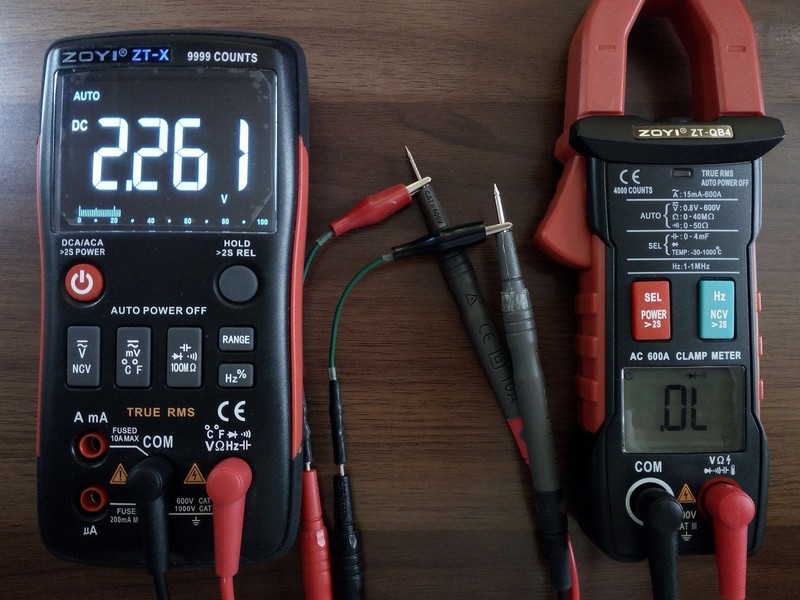

二极档在测１欧上下时，除非是０．００００Ｖ的好表，普通表？

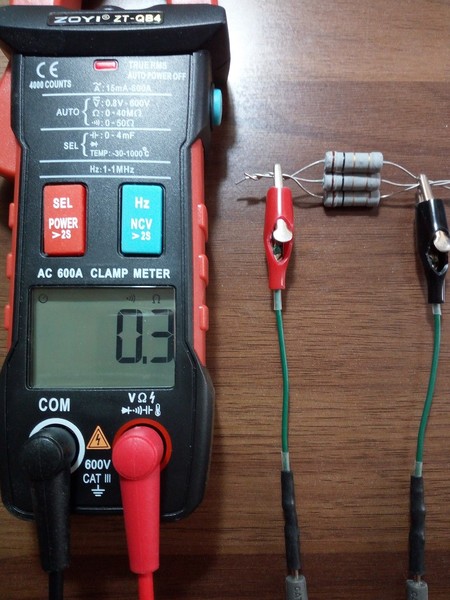

而导通档主要是看１欧上下，大多时候最好是０．０欧
此表这二档是自动识别，在跑电路时不再需要人工来回切换，叫声速度也很快
如跑ＣＰＵ和显卡供电部份的线路，对地电阻一般都很小，有的只有１欧上下，有的地方又要用二极档。
这表一档搞定。
有些板子线路电阻大到１００Ｋ以上至几十Ｍ，二极档就搞不定了，
ＱＢ４只要一档就搞定，不用导通档和电阻挡来回切换，它遇到导通和短路是会叫的，
并且忘记关机也没事，遇到电压它就显示电压，遇到电阻就显示电阻，遇到导通或短路它就开叫
这可是一次测量可定性三类结果，普通表就需要用１至３个档位（电压、电阻、导通档）来回折腾测定。　
这表一到手一试，马上眼睛一亮，新工具就要去是适应新方法，
ＱＢ４的电压档、电阻档、二极档、导通档速度都很快捷。　
电脑城里修电脑的，大多是测个电压，测个二极管和导通或短路，他们是最追求快捷的、最喜欢一档搞定，这表一上手肯定爽。




ＵＴ１３９Ｃ等不少表的二极档和导通档在测１欧以下是不大稳定的




峰值档待机是ＤＣＶ档？　
Ａ、此表定位强电
Ｂ、峰值是指交流，直流是没峰值一说，但万用表是有直流峰值档的，用它抓取突变的直流电压。　　这二点，此档待机应在ACV档比较合适

ＱＢ４实际此档是DCV、ACV最大值档，会更新最大值，但延迟不小。

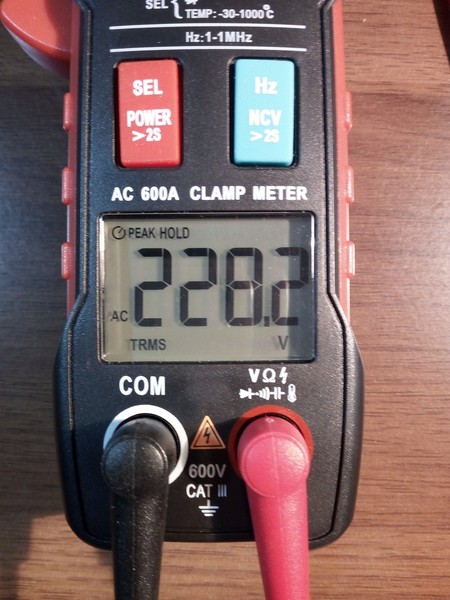

上图是测２２０Ｖ市电，应该峰值是３１１Ｖ吧？

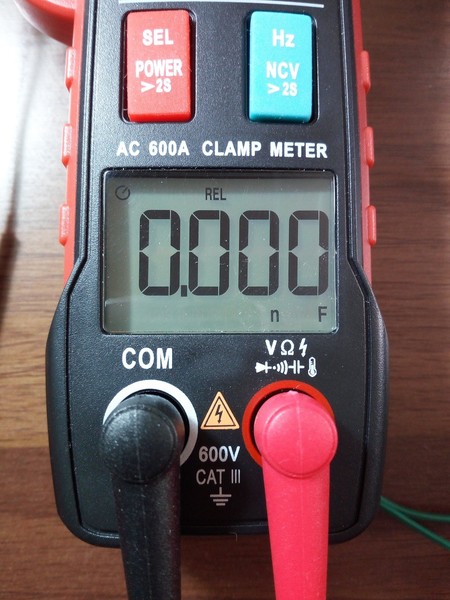

电容档按侧面键是相对值
此表的电容档与0660方案的差不多，最小量程的稳定在万用表中算好的
实用性 自己体会

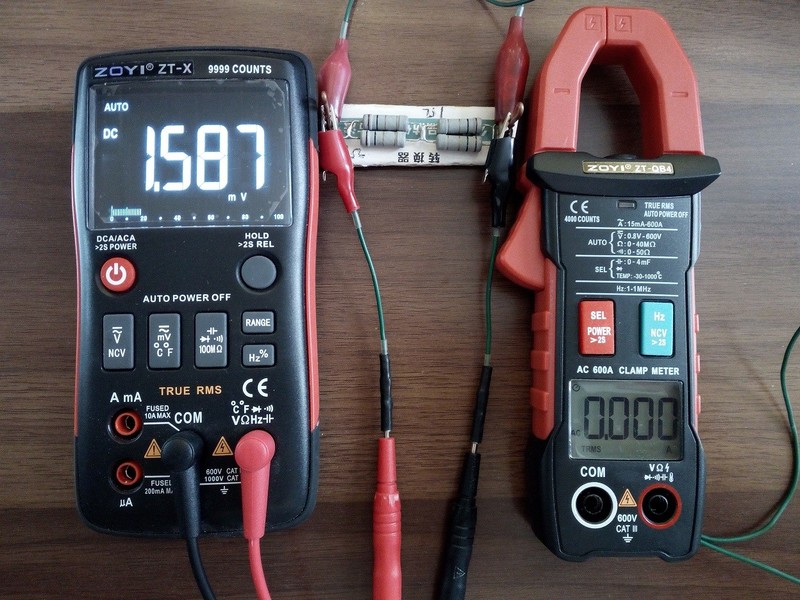

ｗｇｈ１０２７坛友想出绝招（我认为在没有其它表的时候可临时用用）

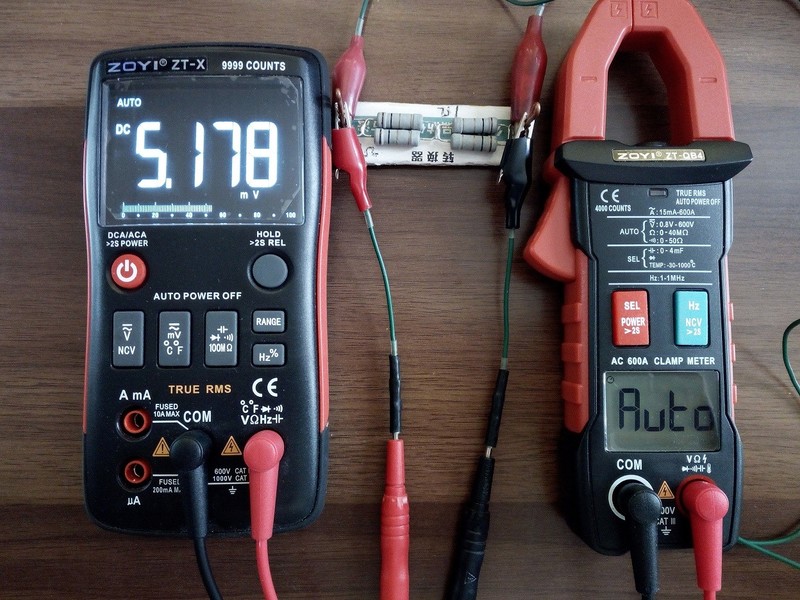

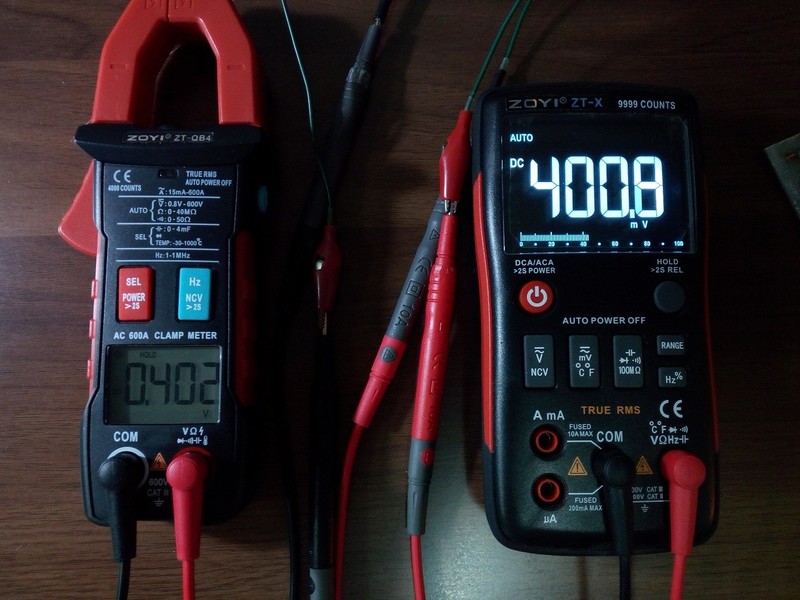

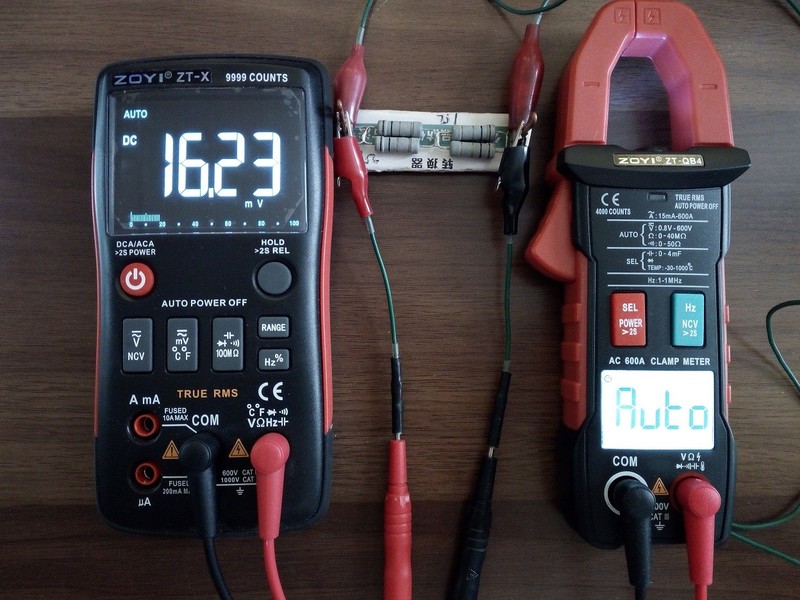

方式：在自动识别待机档位时按一次侧面键，连接好表笔，再按一次测面键马上显示实际被测电压，如有必要可连着再按一次测面键读数就可保留。

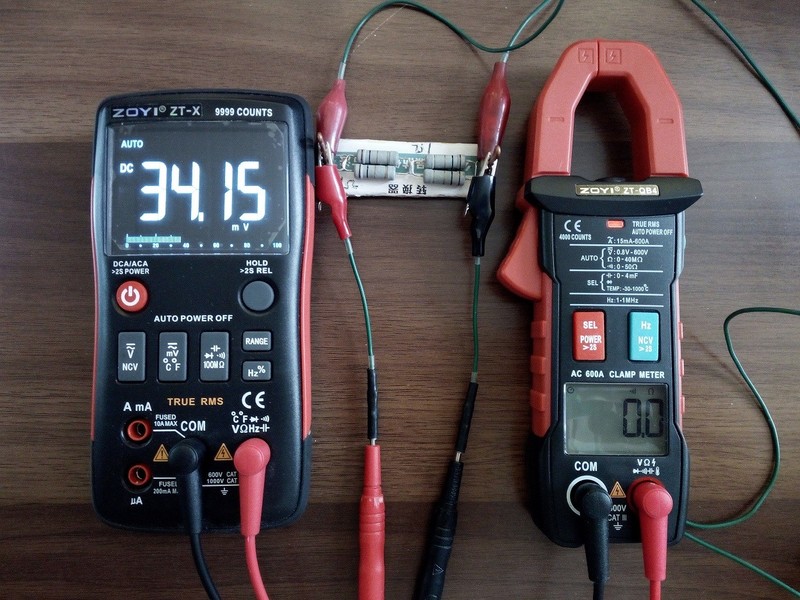

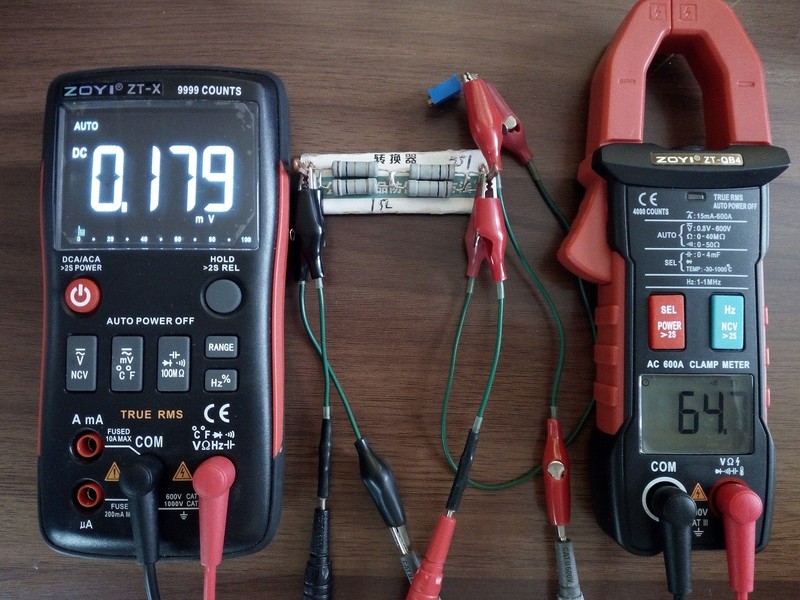

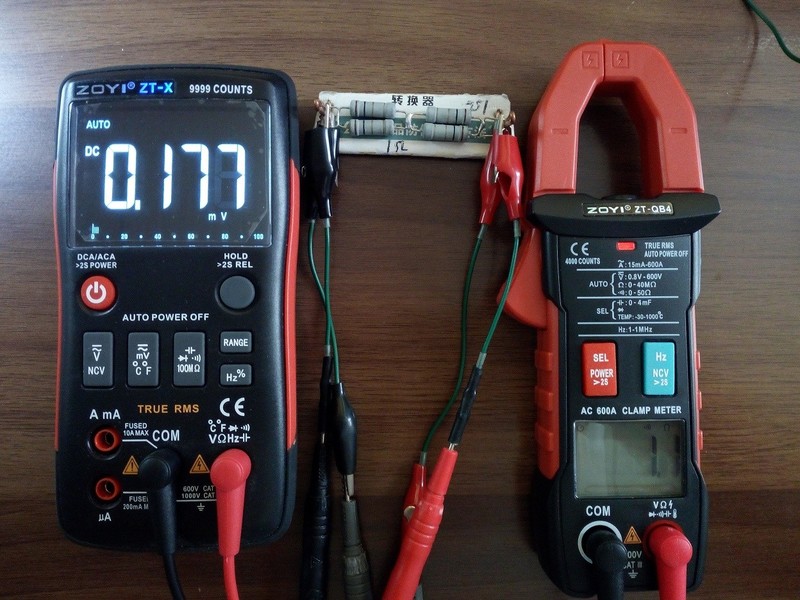

（几毫伏都能测，我试过还很准，只是４００ｍＶ以下不能保持无法拍照）

如果不懂软件的人，也可在表内断开二极档的驱动电压（外加个按键），就用二极档测直流毫伏（我没试过）
那位懂程序的高人，把它的毫伏档恢复？那就爽快了。　

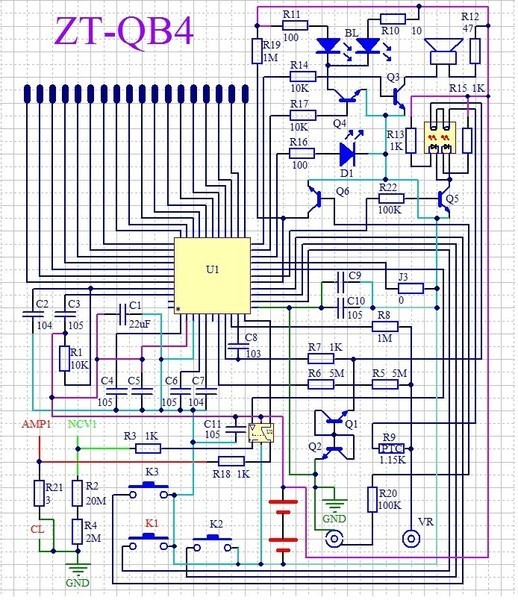

这是ｗｇｓｄ坛友提供的线路图

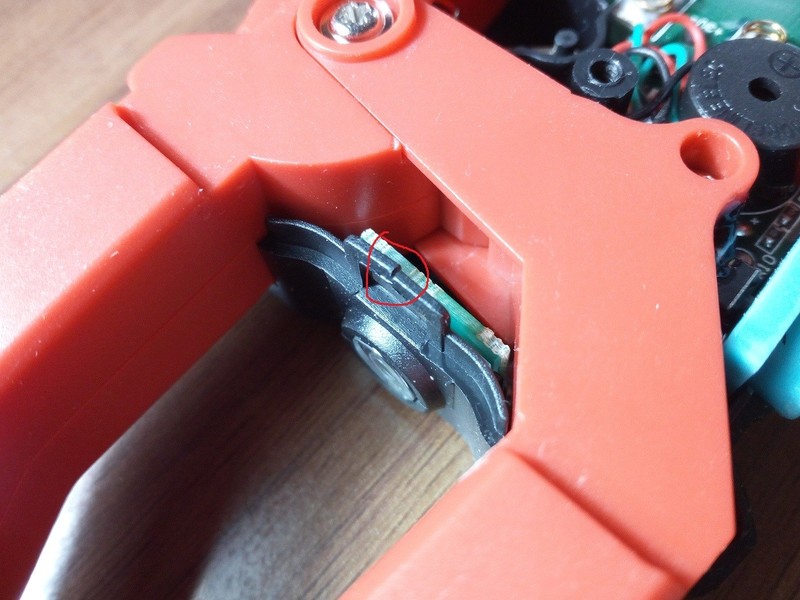

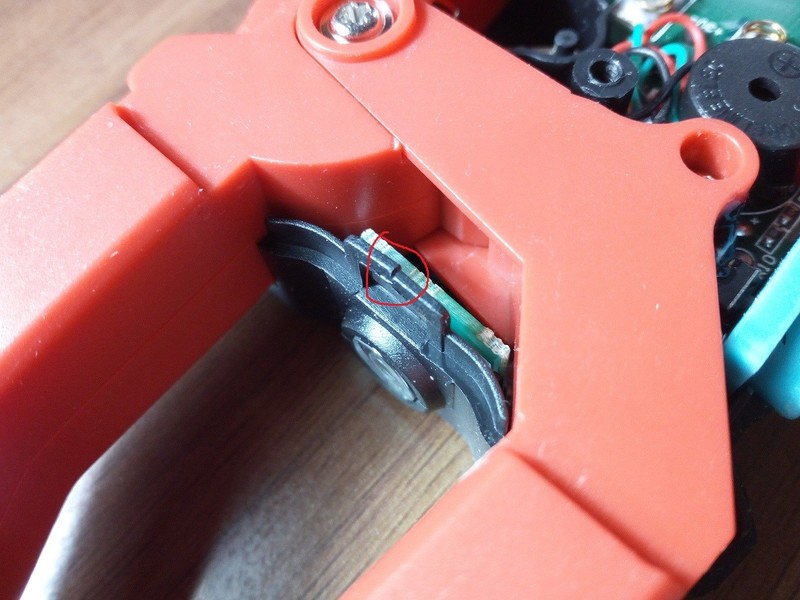

这个卡扣中间开缝的

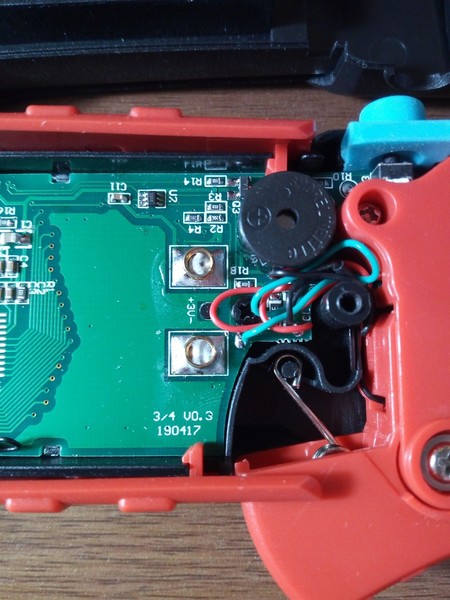

新买到手的没特殊需要请不要打开机壳，小心卡扣

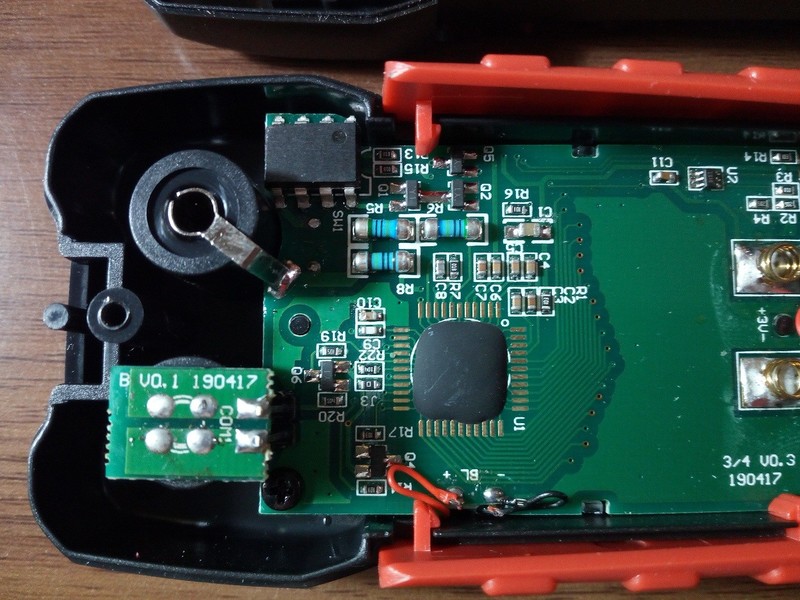

网上可看内部图片
