测量两个万用表电流档内阻

人艰不拆

一直不知道万用表电流档内阻多大，这次测一下，因为有了相对精确的小电阻测试仪器

先测咱们论坛的万用表

这表分3个电流档，应该说设计比较合理，原因后面再说

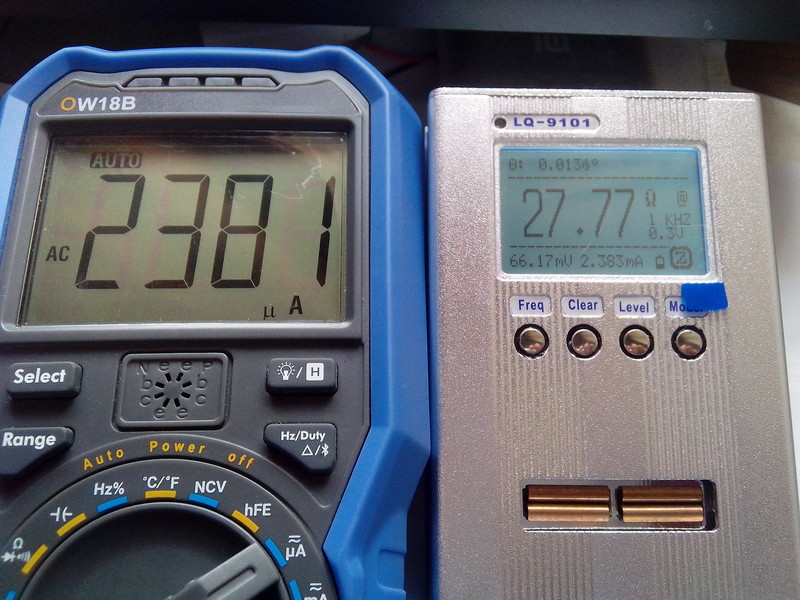

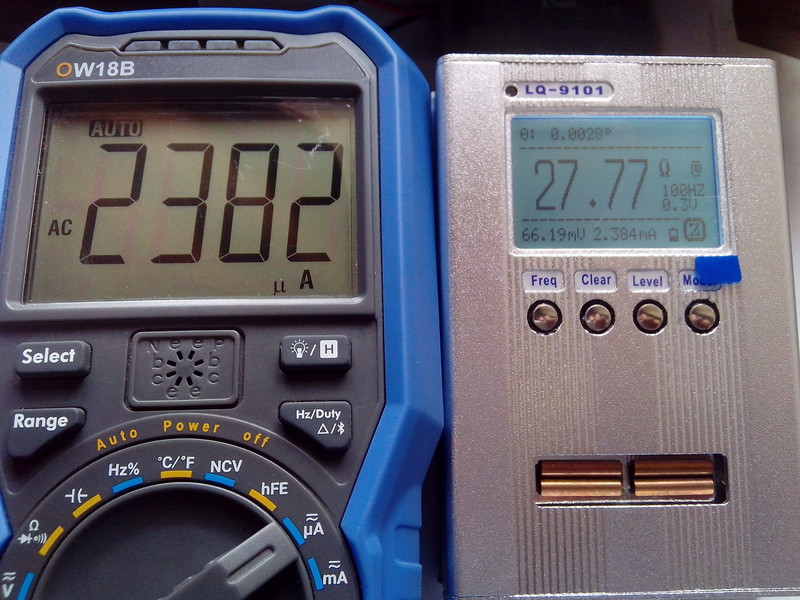

ua档，内阻27.8欧姆，大家可以看到另一个参数，电桥的输出电流
是2.383ma的1Khz交流，万用表显示的是交流电流，相差2ua，精度还可以
这下顺便测试了万用表的交直流电流精度，这表是显示6000字的好像，就是说
ua档压降约0.17v

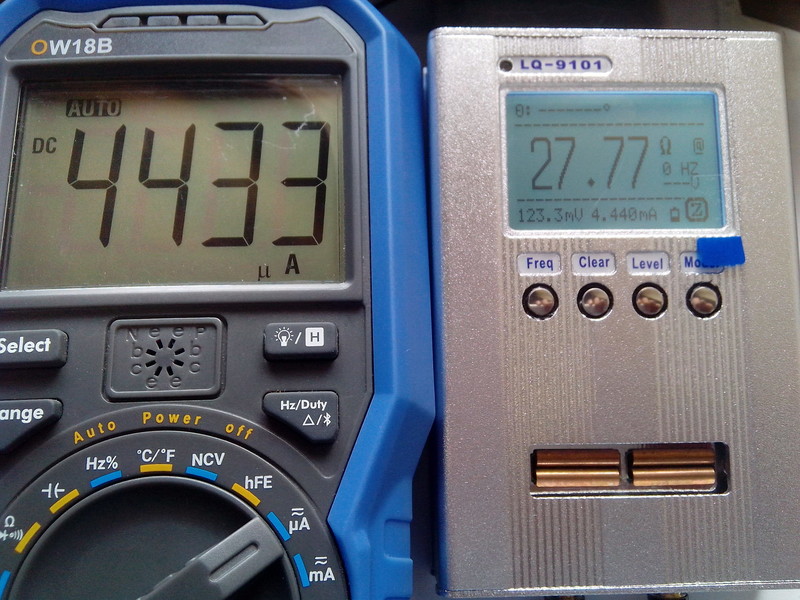

直流测试，内阻也是这些，直流电流是差7ua


100hz，0.3v电平，不同频率，不同电平，电桥输出电压电流不一样，
从万用表上可以看到电流，和电桥上参数对照

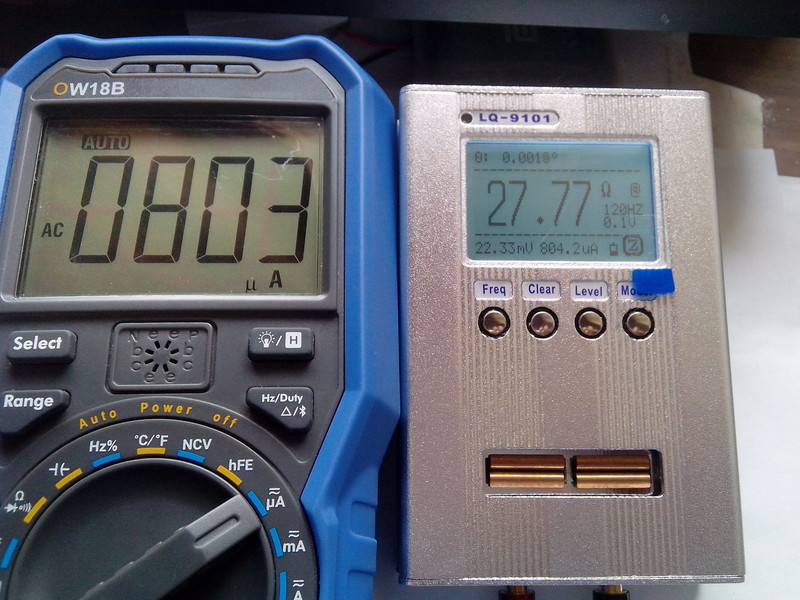

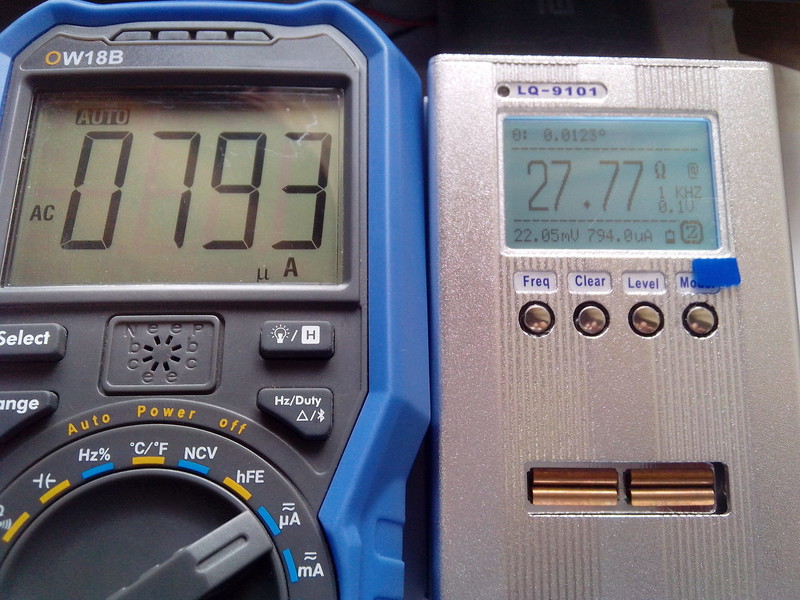

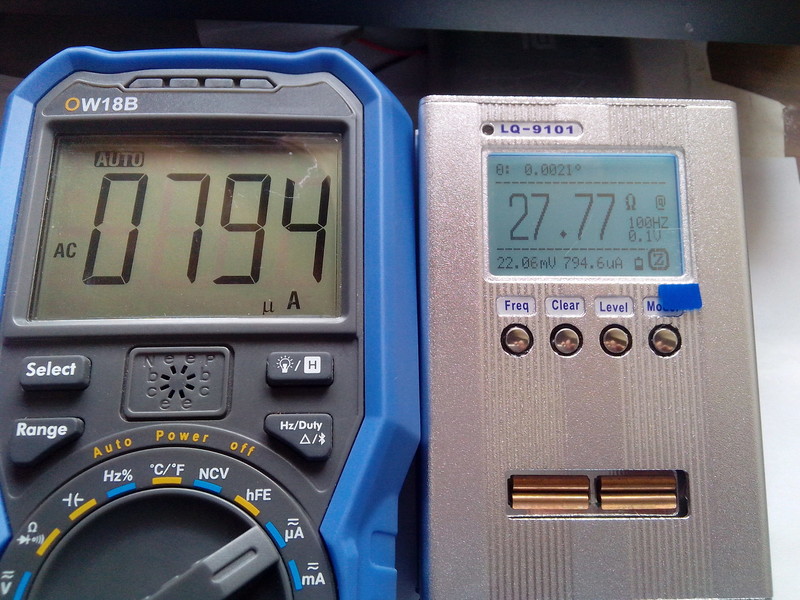

100hz，0.1v电平，大家自己看


120hz，0.3v电平


1khz，0.3v电平

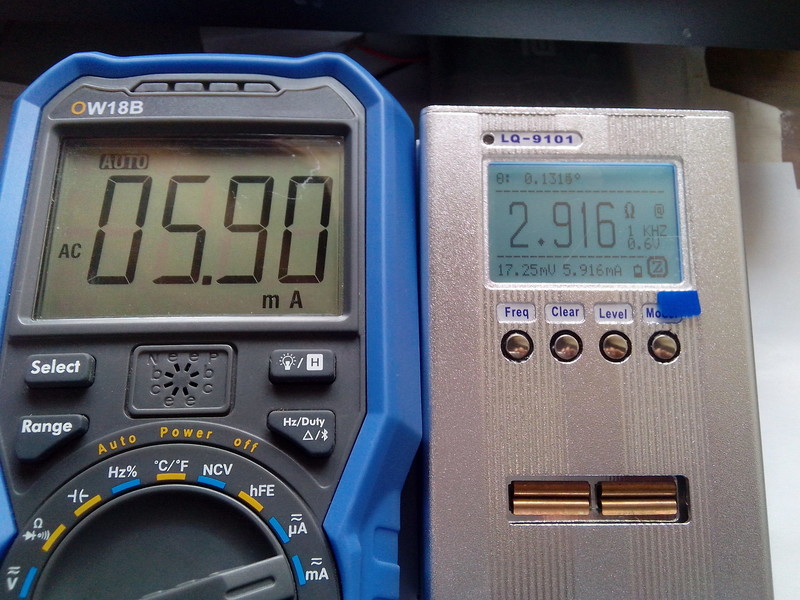

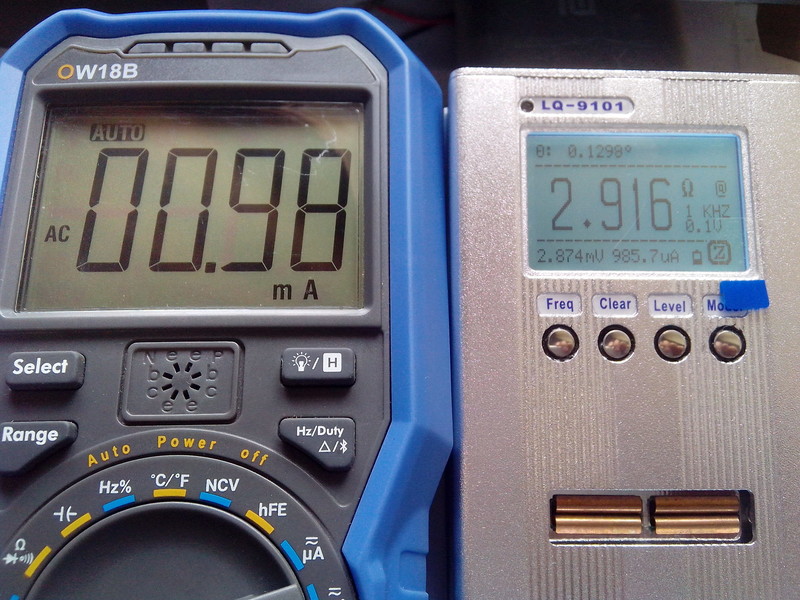

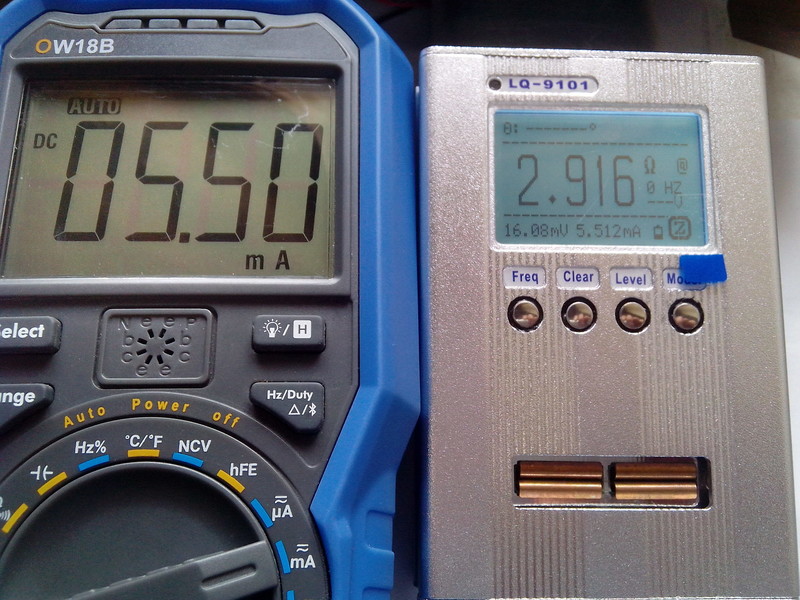

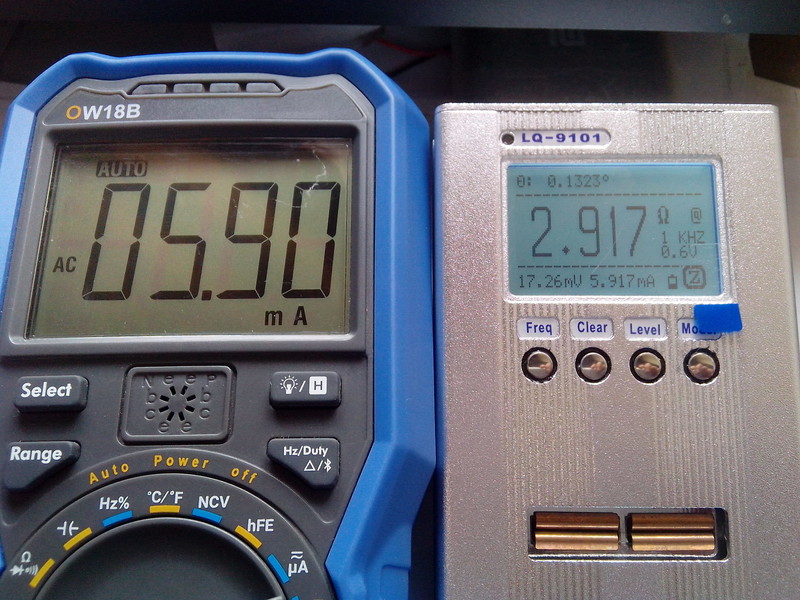

这是ma档的内阻，是2.917欧姆，自然比ua档小，
也可以顺便看看电流情况，ma档好像最大测量600ma，这是压降是0.174v，
和ua档基本一致


1khz，0.1v电平


直流，

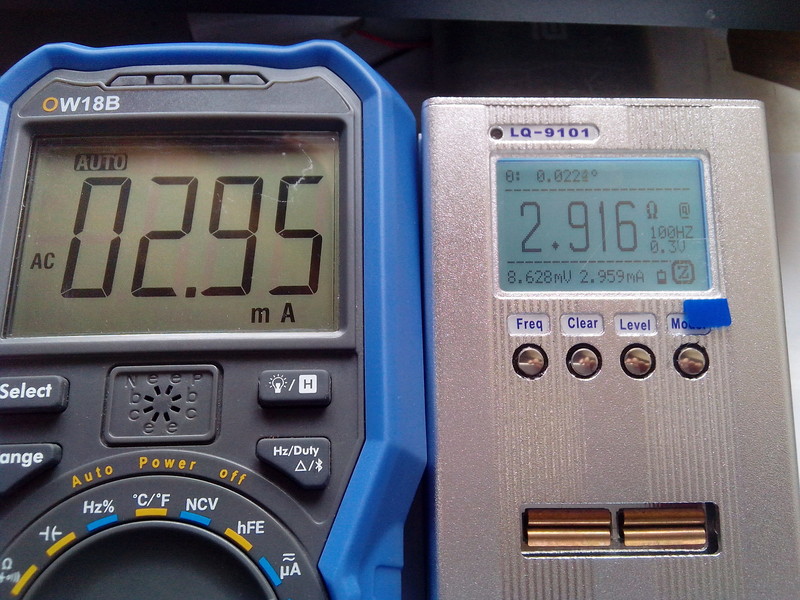

100hz，0.3v电平


1khz，0.6v电平

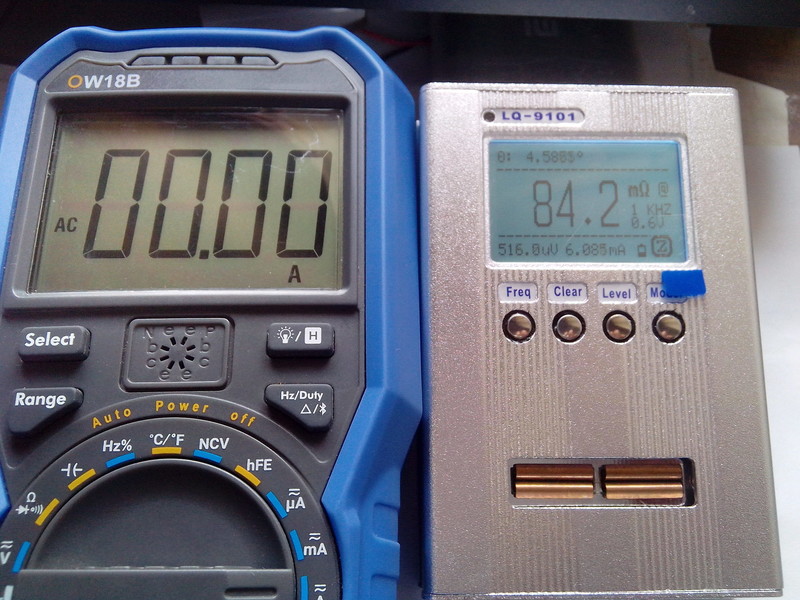

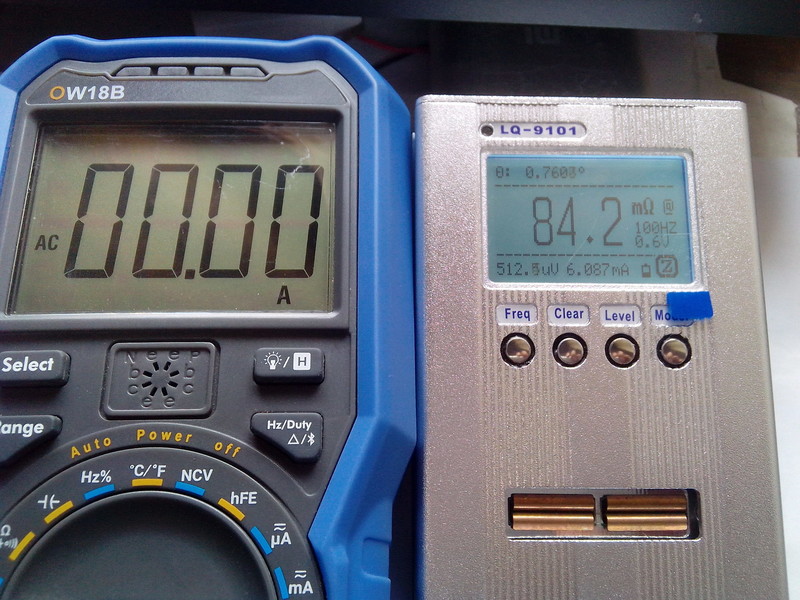

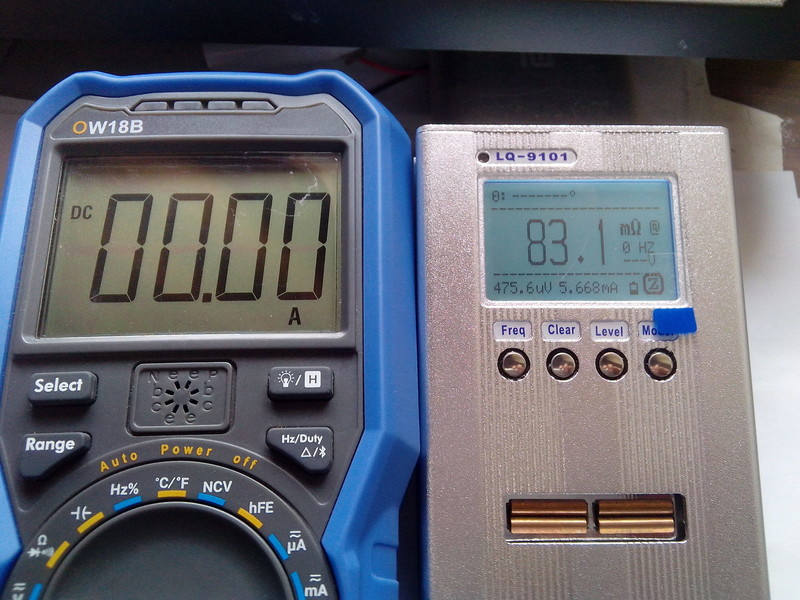

这是A档的内阻，是83.1毫欧，自然比ma档小，
也可以顺便看看电流情况，ma档好像最大测量20A，这是压降是1.66v，
哈哈，忘了还有表笔电阻呢，这时就不能忽略了，以上也是忘了这个环节
不过我想内阻大致是10毫欧左右吧，这样压降0.2v，差不多，看来以后还得再精确测量一下

这时分辨率不够，看不到电流值了


100hz，0.6v电平


1khz，0.6v电平，都是看不到电流值



再看看众仪的zt109

这表ma与A是共用的，先测ua

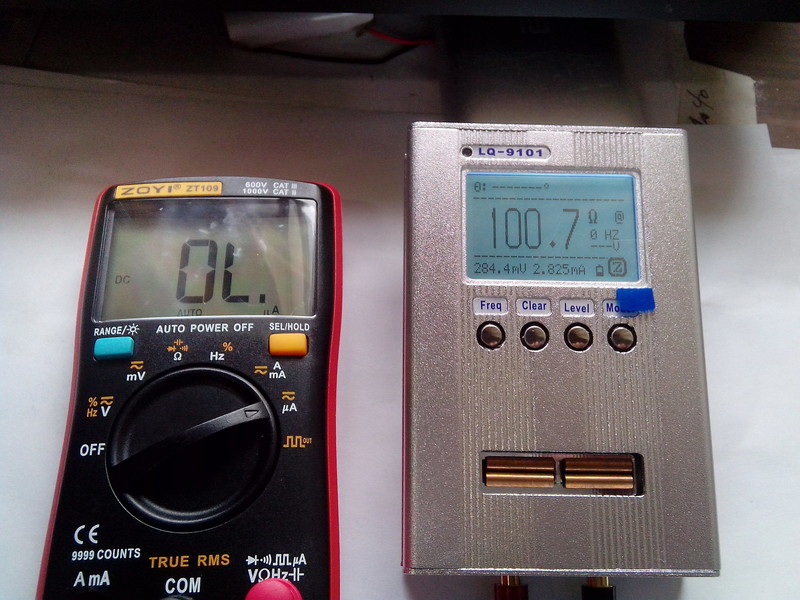

这是ua档的内阻，是100欧姆，那0.7欧姆应该是表笔电阻，
也可以顺便看看电流情况，ua档好像最大测量9999ua，这时压降是0.1v，
超量程了

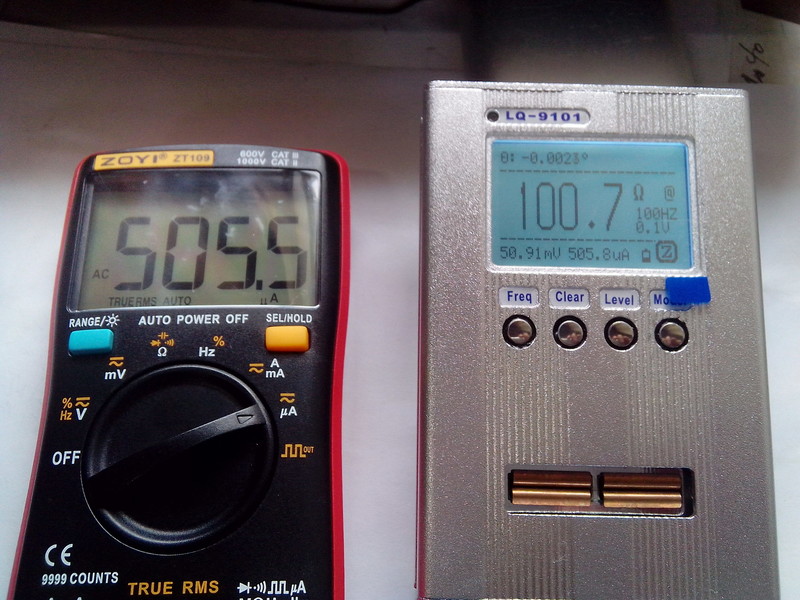

100hz，0.1v电平，减小电平，可以看到电流了，基本一致
505.8ua

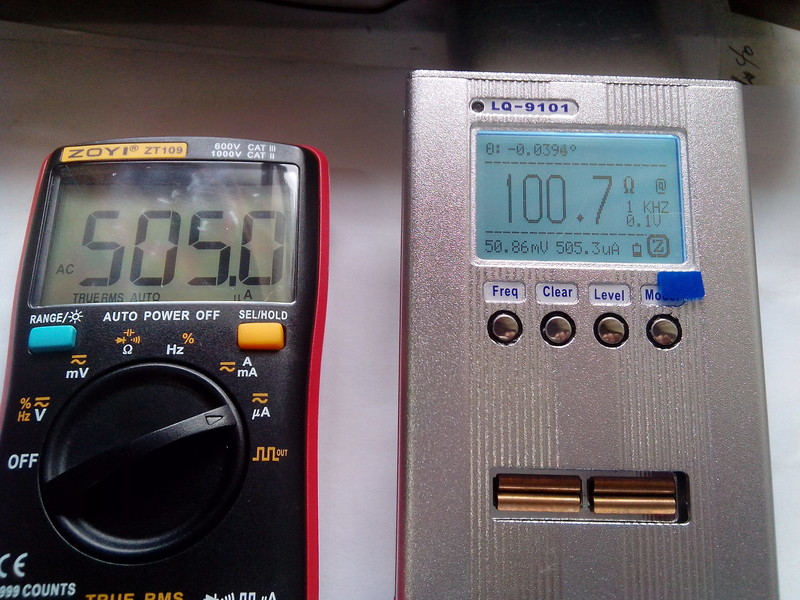

1khz，0.1v电平，这里都没测10kz，因为万用表测测不了那个频率

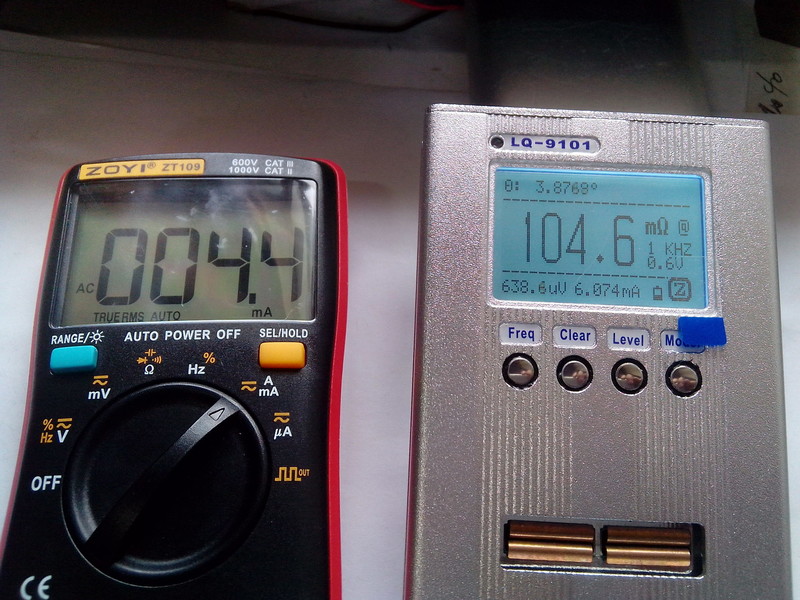

这是ma与A档的内阻，是100毫欧左右，实际肯定不对，但是可见表笔内阻是很小的，
实际万用表内阻大概是10毫欧吧，

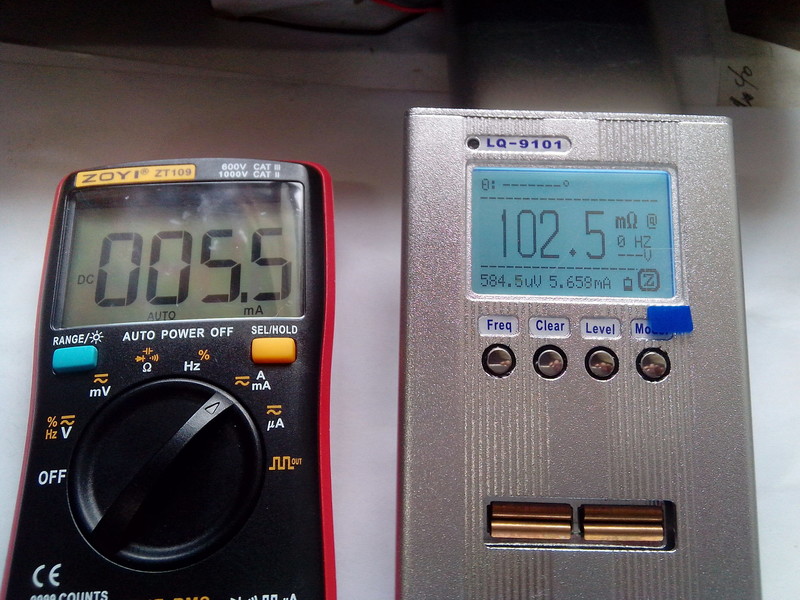

也可以顺便看看电流情况，直流5.5ma，两者差异有一些

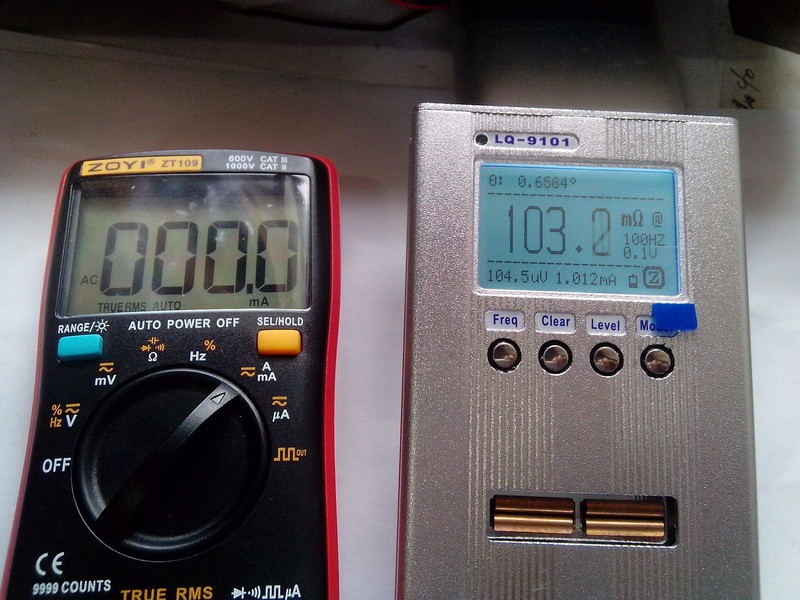

100hz，0.1v电平，1ma的电流，这表看样子在这个档位能显示0.1ma
但是1ma竟然测不出

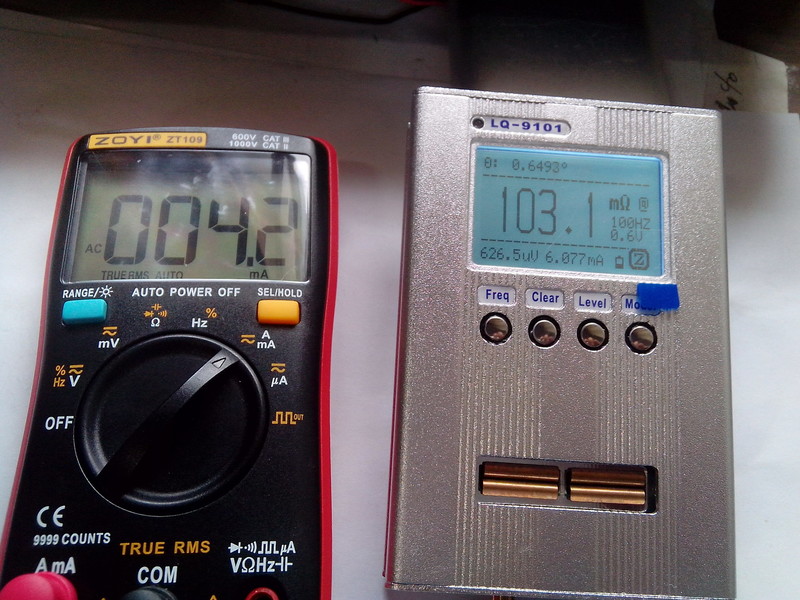

100hz，0.6v电平，6ma的交流输出，测的值是4.2ma，误差极大
是电桥1问题，还是表的问题呢，这不明知故问吗！


1khz，0.6v电平，6ma的交流输出，测的值是4.4ma，误差极大
误差大不说，还不稳定，一会4.2，一会4.4
众仪啊，你的电流档设计可长点心吧！
