DT830-VAR基准DIY三种电阻测试方便工具

勇闯沙滩 · 发表于 2019-8-14 10:35:00

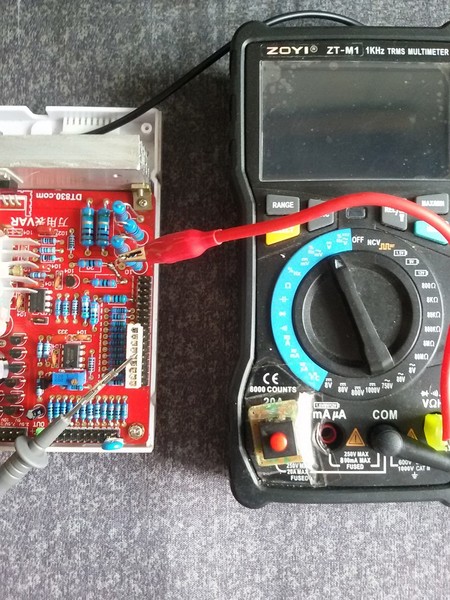

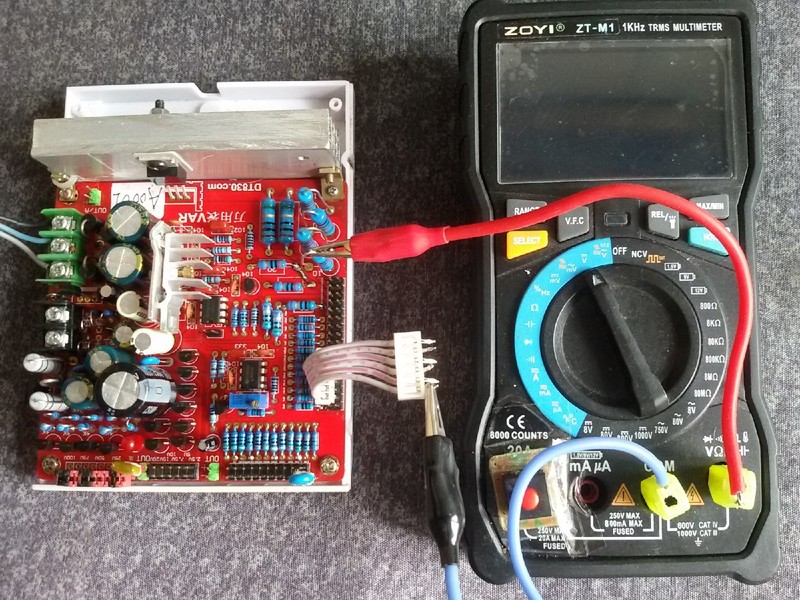

DT830-VAR基准在排针上直测电阻不方便，所以制作了三种方便测试电阻的小工具，材料随手可得，有电脑电源接线插头，杜邦线带插头及座等。这样用万用表表笔直测基准排针就很方便了，见下图。

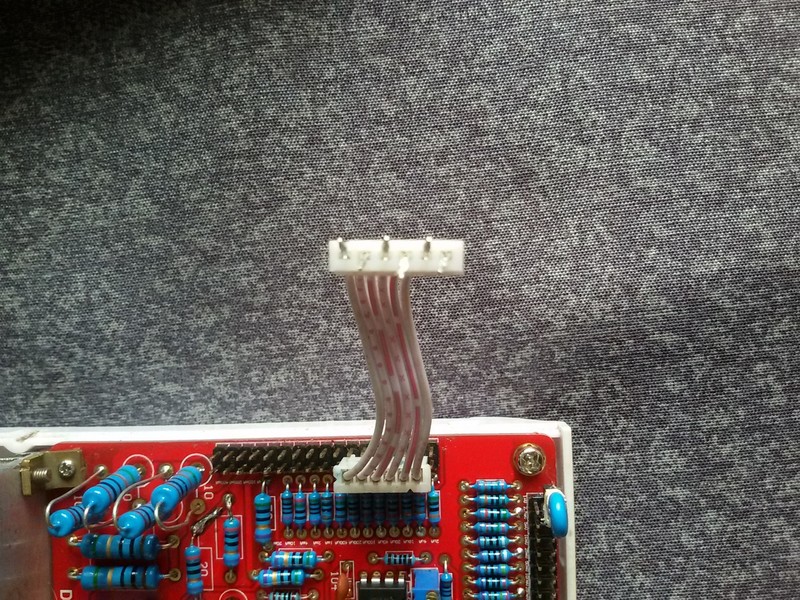

1--杜邦线带插头及座。

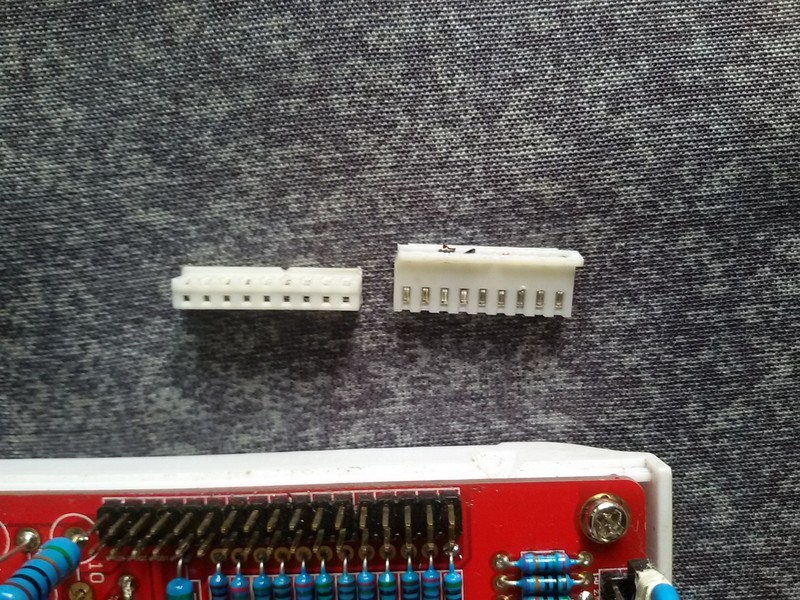

用钳子掰一下接头。

2--单杜邦线插头。

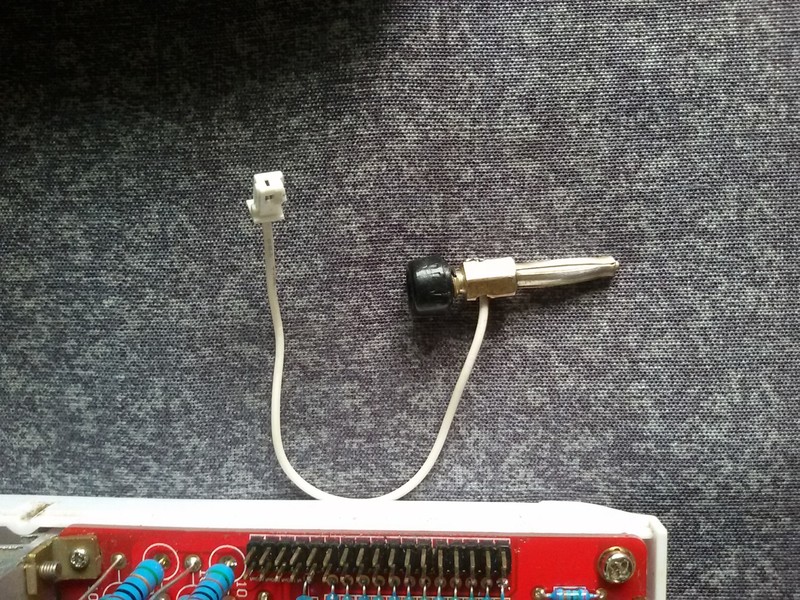

单杜邦线插头加个万用表插头。

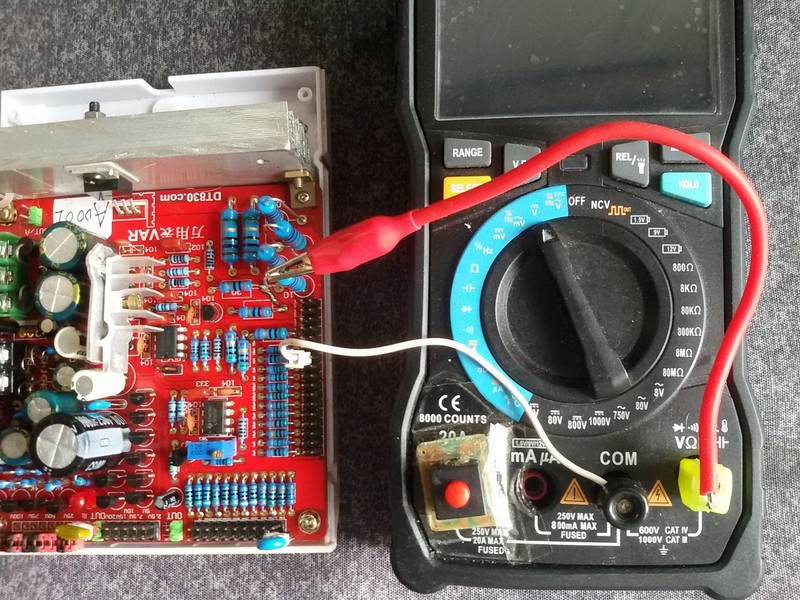

3--放在排针上的杜邦线接头。

杜邦线接头。

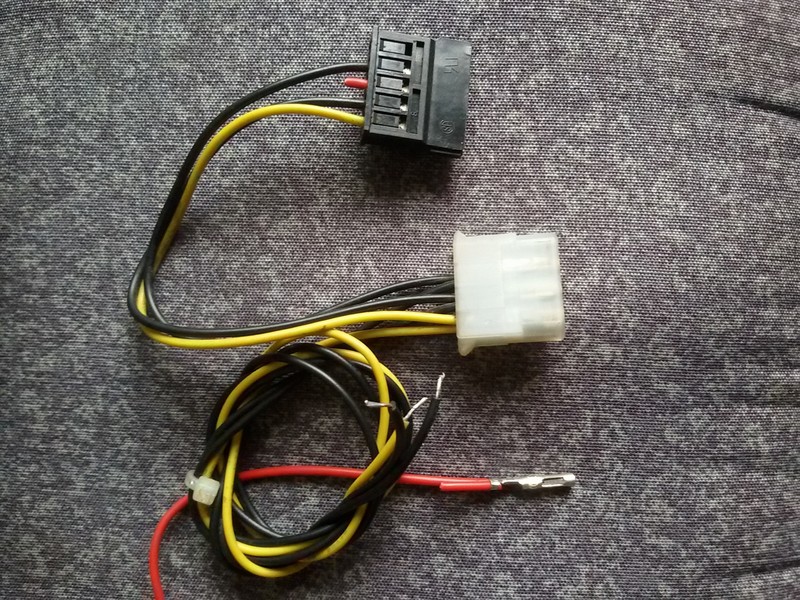

拆电脑电源接线。

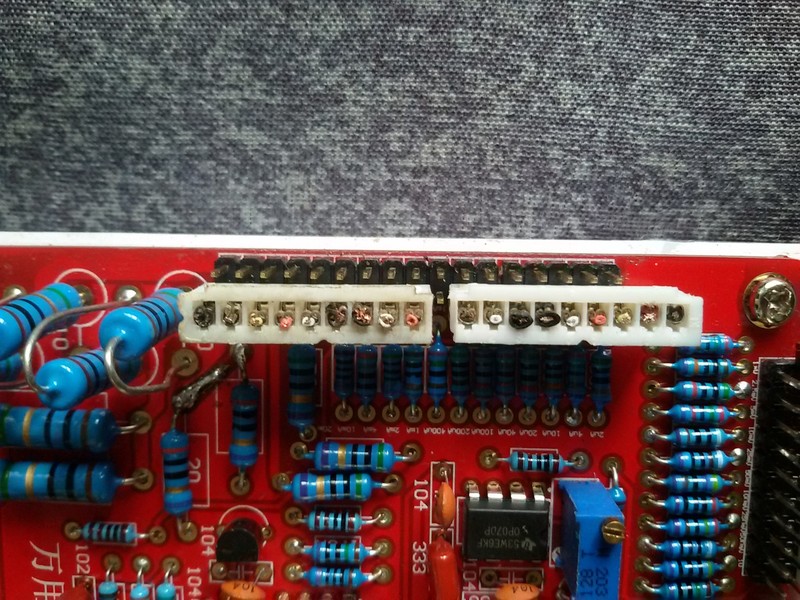

用电脑电源接线插口焊个铜针。

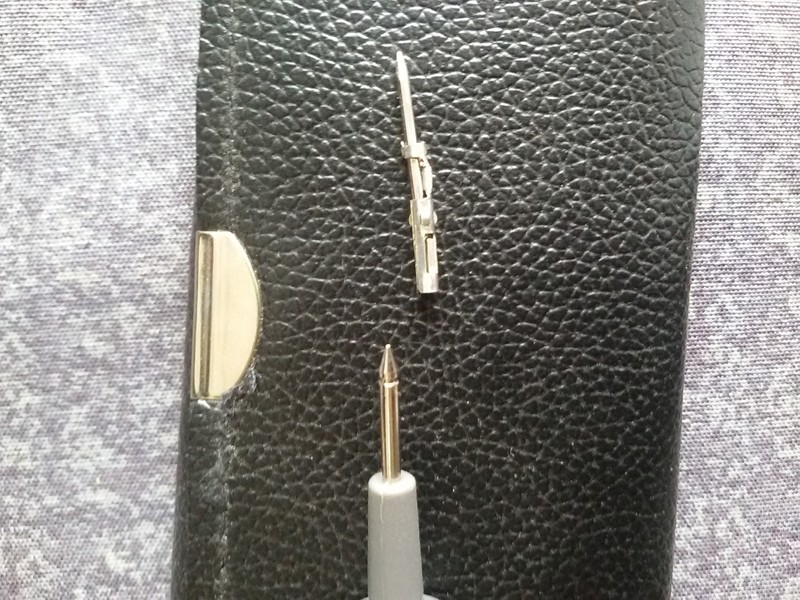

将插针套在表笔上，可方便插杜邦线接头测量。

星星123 · 发表于 2019-8-14 21:58:22

方便测试电阻的小工具，怎么没有测试数据呢？

勇闯沙滩 · 发表于 2019-8-15 06:47:50

星星123 发表于 2019-8-14 21:58
方便测试电阻的小工具，怎么没有测试数据呢？

以前发过三种测试数据，只是做个方便测试的小工具。

prc3 · 发表于 2019-8-16 09:32:27

但是加大了接触电阻

星星123 · 发表于 2019-8-16 21:40:06

prc3 发表于 2019-8-16 09:32
但是加大了接触电阻

也是这么认为的，所以我要他发测试数据

勇闯沙滩 · 发表于 2019-8-17 05:57:00

星星123 发表于 2019-8-16 21:40
也是这么认为的，所以我要他发测试数据

看看这个更多接线。为DT830-VAR-1819电压电流源做个窝
http://www.dt830.com/forum.php?mod=viewthread&tid=2979
(出处: 仪表爱好者)

勇闯沙滩 · 发表于 2019-8-17 05:58:21

prc3 发表于 2019-8-16 09:32
但是加大了接触电阻

看看这个更多接线。为DT830-VAR-1819电压电流源做个窝
http://www.dt830.com/forum.php?mod=viewthread&tid=2979
(出处: 仪表爱好者)

chen131578 · 发表于 2019-8-17 06:31:40

一下给出了3种方案。谢谢了。

勇闯沙滩 · 发表于 2019-8-17 07:04:39

chen131578 发表于 2019-8-17 06:31
一下给出了3种方案。谢谢了。

拆了几条杜邦线，觉得能利用上，看了坛友cssj361利用杜邦线做的方案，就试了试。

星星123 · 发表于 2019-8-17 17:32:07

勇闯沙滩发表于 2019-8-17 05:57
看看这个更多接线。为DT830-VAR-1819电压电流源做个窝
http://www.dt830.com/forum.php?mod=viewthread&t ...

这个更多接线在测试电阻及电流时，因为接触电阻，导线电阻，其实是不准了
