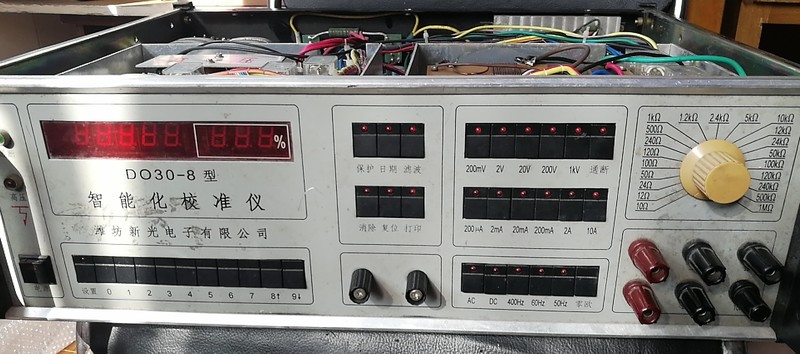

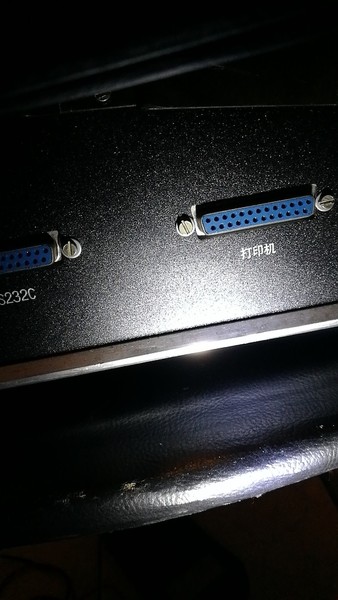

最近购得一台很老的DO30-8型万用表校准仪，卖家没测试就开了个机，显示缺笔划，校准仪如图：
(364.37 KB, 下载次数: 15)

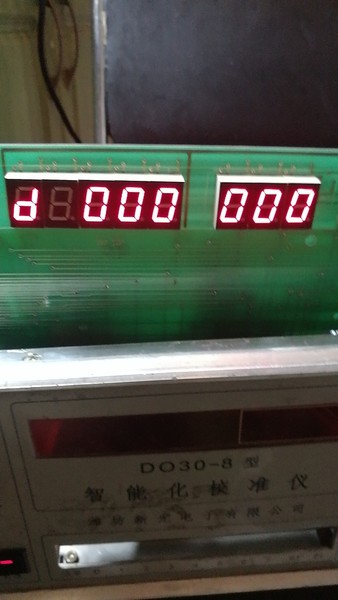

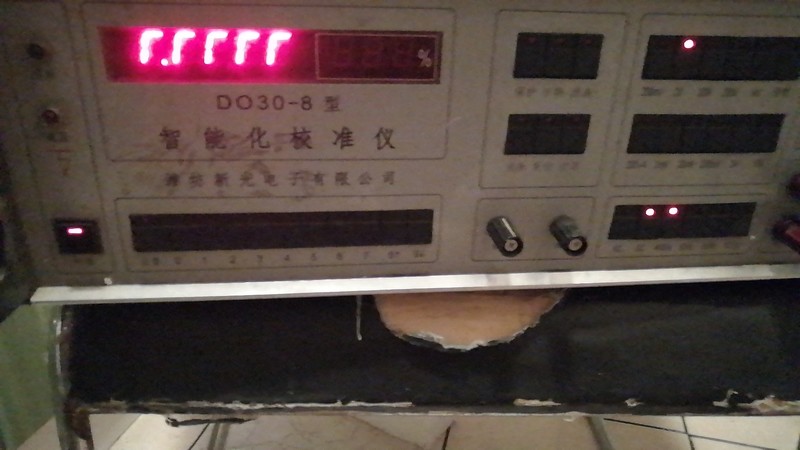

故障现象
(272.48 KB, 下载次数: 16)

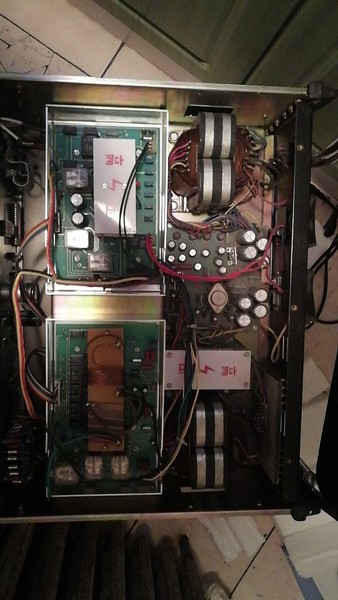

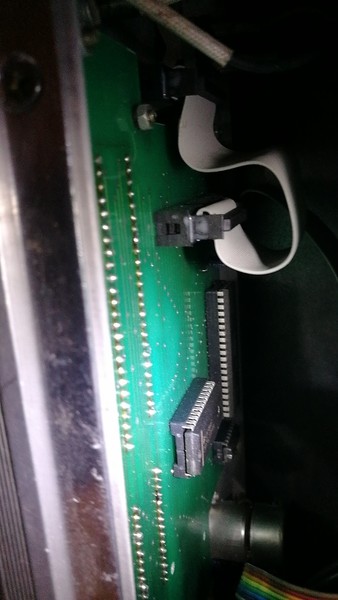

这种情况，这种老机器，我一般是先检查有没有哪松了，数码管是不是损坏，所以拆开
(201.32 KB, 下载次数: 12)

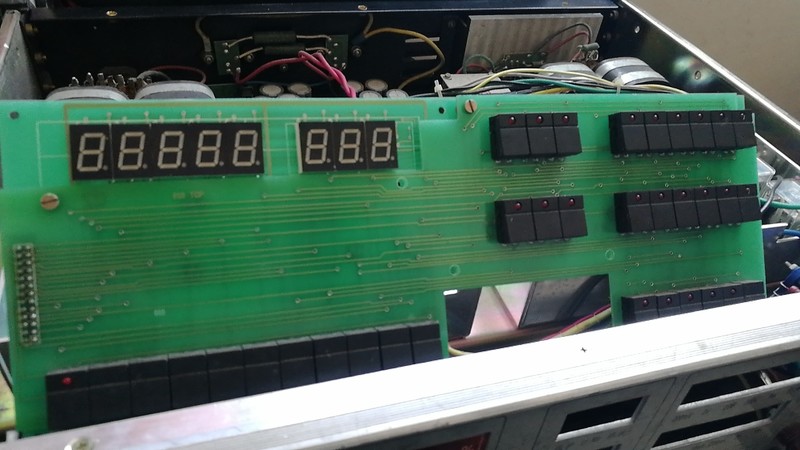

这就是前面板的数码显示的PCB，拆出来看就是以下这样的，表用表档二极管档测了测数码管，发现是好的。怎么办，接着查电路。
(354.32 KB, 下载次数: 12)

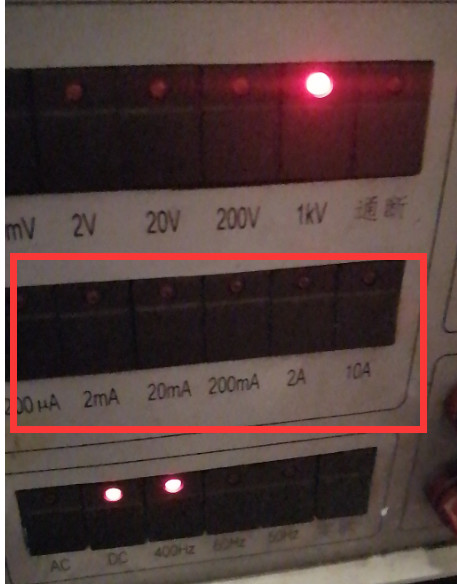

突然发现，前面板的电流档，指示灯也是有部分不亮的，这说明，是公共的地方出现问题 下图红框处，灯是不亮的，正常情况切换档位会亮。
(342.5 KB, 下载次数: 17)

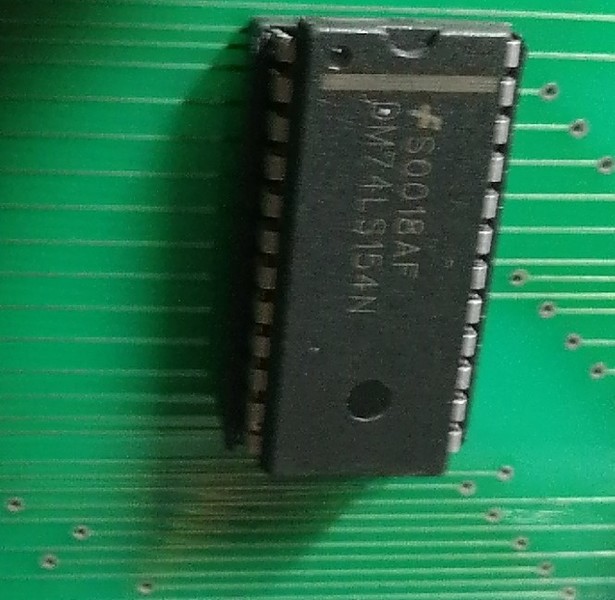

后来，将前面板的PCB上所有IC型号都查了一下，并得到IC的作用，最开始怀疑的是74LS154N
(93.44 KB, 下载次数: 16)

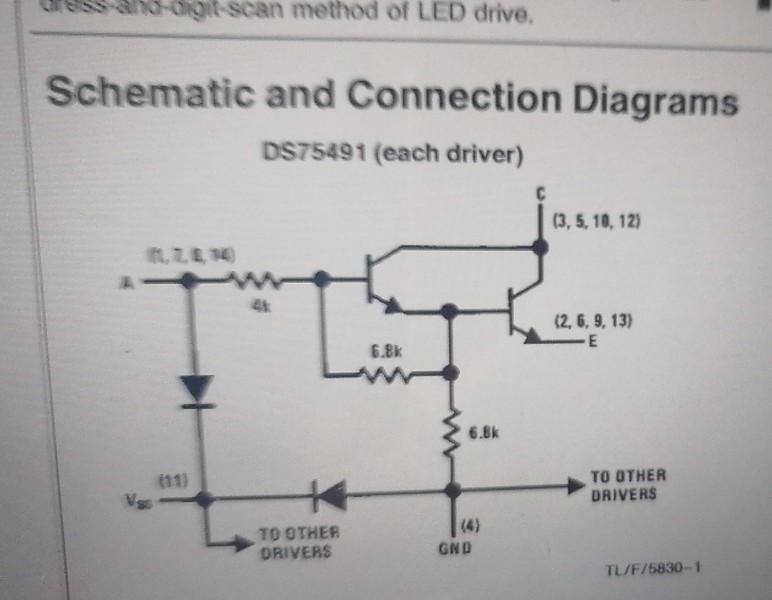

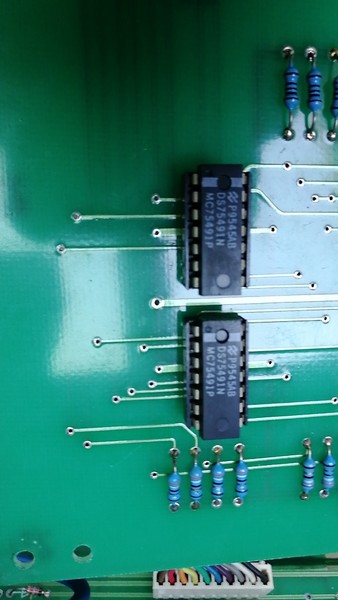

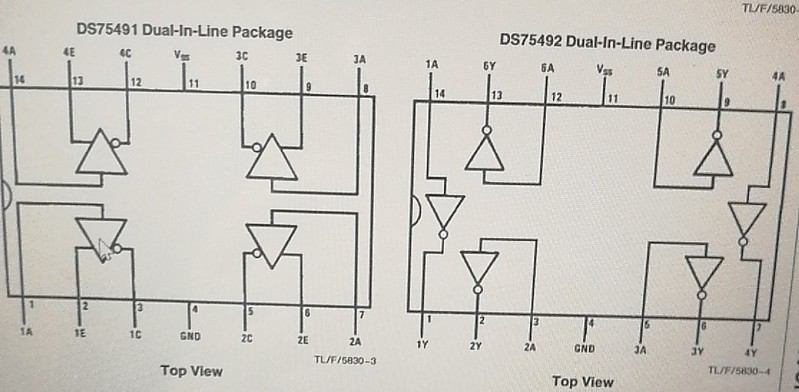

因为手头上没有这个IC 也就算了，再看看，发现有两个一样的IC 如下图，将这两个IC相互换一下，发现，缺笔划有变化，成了其它地方少了笔划，很明显有这两IC有一块有问题，查了查资料，是驱动数码管的，赶紧下单购买，一片2.5元，还真是不便宜。
(176.81 KB, 下载次数: 16)
(123.6 KB, 下载次数: 16)
(158.42 KB, 下载次数: 19)

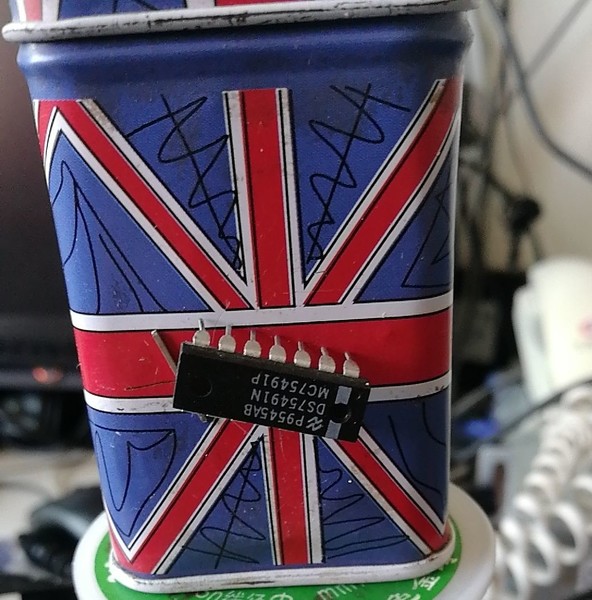

拆下这两IC 用磁铁吸一下，发现是铁脚。看下图
(204.44 KB, 下载次数: 16)

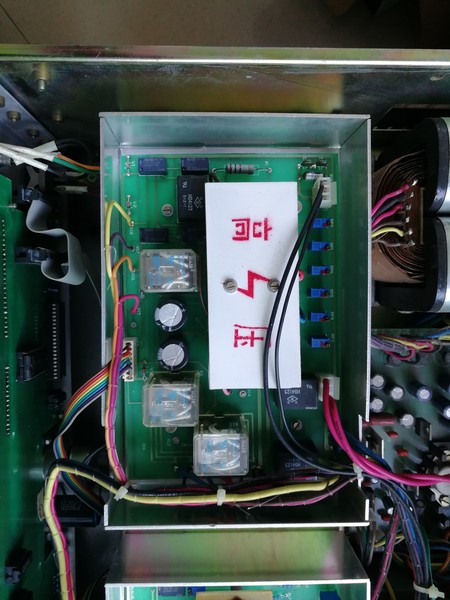

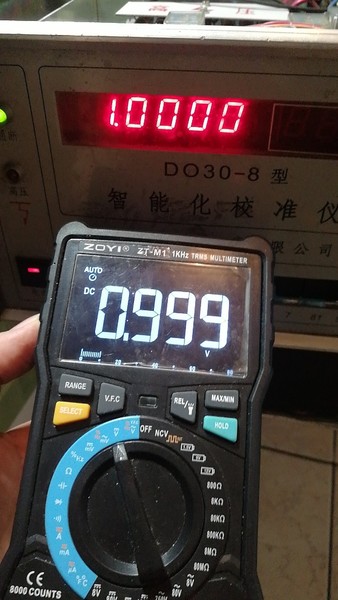

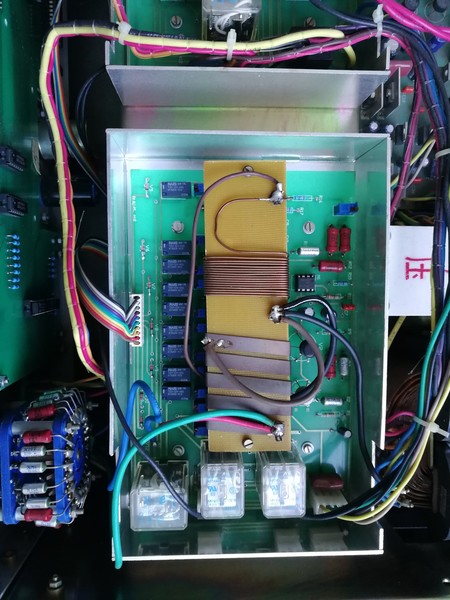

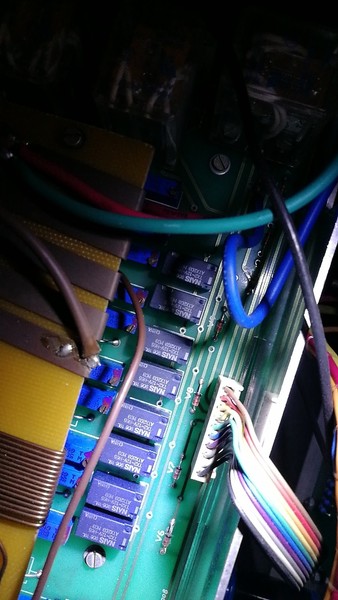

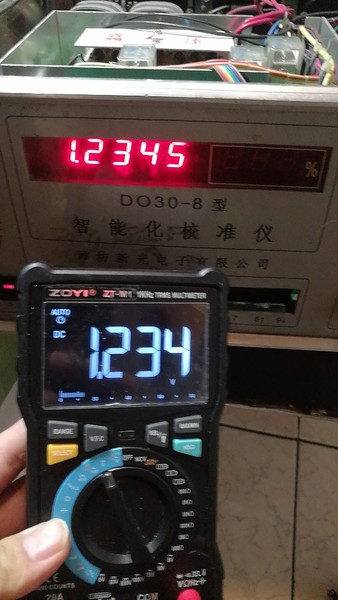

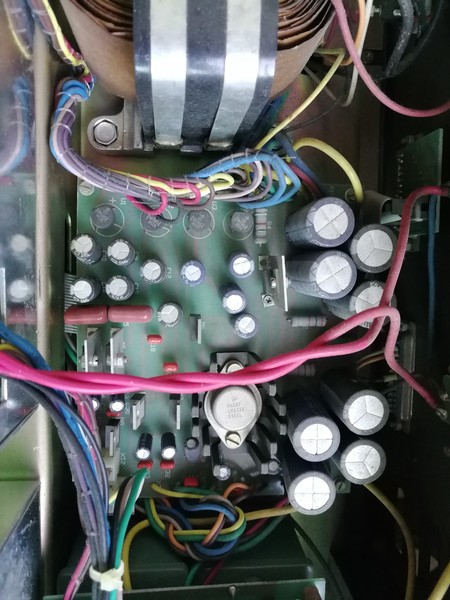

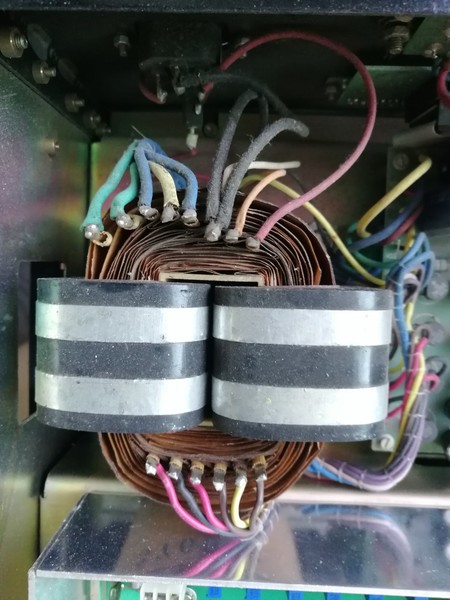

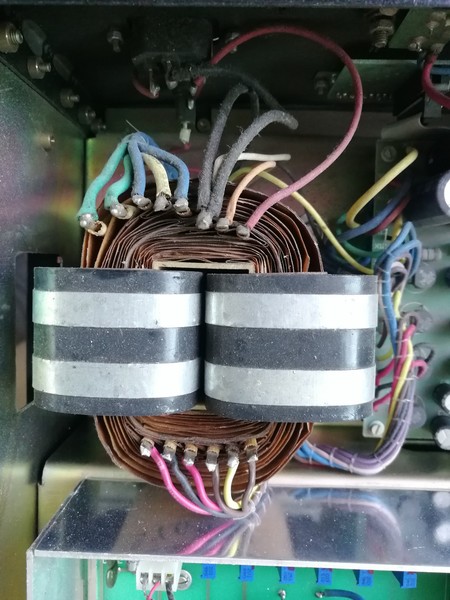

等了几天，收到新的数码管驱动IC，是铜脚的，装上后，一切正常，修理成功。给大家看最后的图。
(199.17 KB, 下载次数: 17)
(270.62 KB, 下载次数: 15)
(249.11 KB, 下载次数: 17)
(266.86 KB, 下载次数: 18)
(297.99 KB, 下载次数: 14)
(346.72 KB, 下载次数: 7)
(304.6 KB, 下载次数: 18)
(358.26 KB, 下载次数: 10)
(256.38 KB, 下载次数: 21)
(205.98 KB, 下载次数: 9)
(267.52 KB, 下载次数: 10)
(229.46 KB, 下载次数: 21)
|
|
