改造北汽新能源汽车配套的充电线

lxd7343

朋友介绍的，一个卖电动汽车的伙计，不知道哪里的路子，倒卖了几批北汽的新能源到外地，但是不知道啥原因，没有配套的充电器。倒是搞了一大堆双头的线，就是连接交流充电桩和汽车的那种双头线。但这个没办法用啊，他以为简单，直接自己将一头剪掉换上三相插头，结果自然是不充电。求教一个修汽车的哥们，拆开发现成品线里面有控制板，这就搞不定了，于是最后找到了我。

过来本地其他人搞不定的电子方面问题都是最终转我这儿解决的，所以这事儿也必须要解决。拆一条线，取出热熔胶包裹的模块仔细研究，发现来历，感觉小批量制作还不如买成品，于是某宝找到，买了测试正常，开搞
。

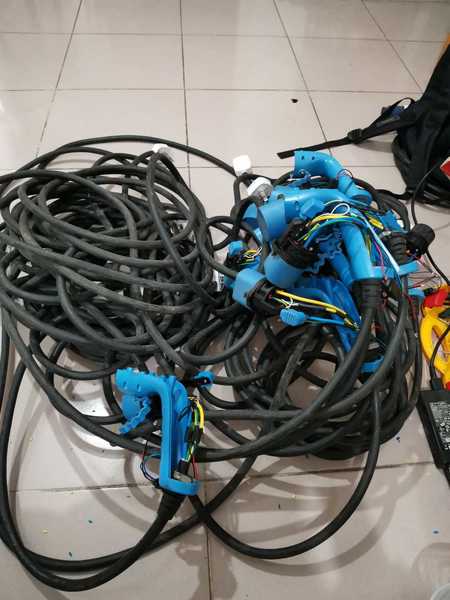

这是十二条，前面改了几十条拿走了。

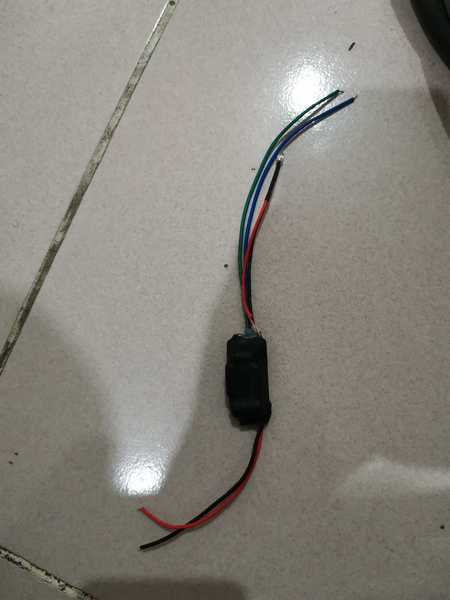

看看模块，定制的单功能，最简化安装，四条线

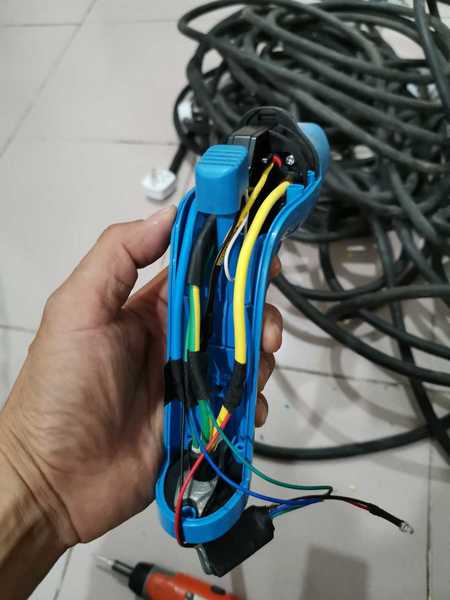

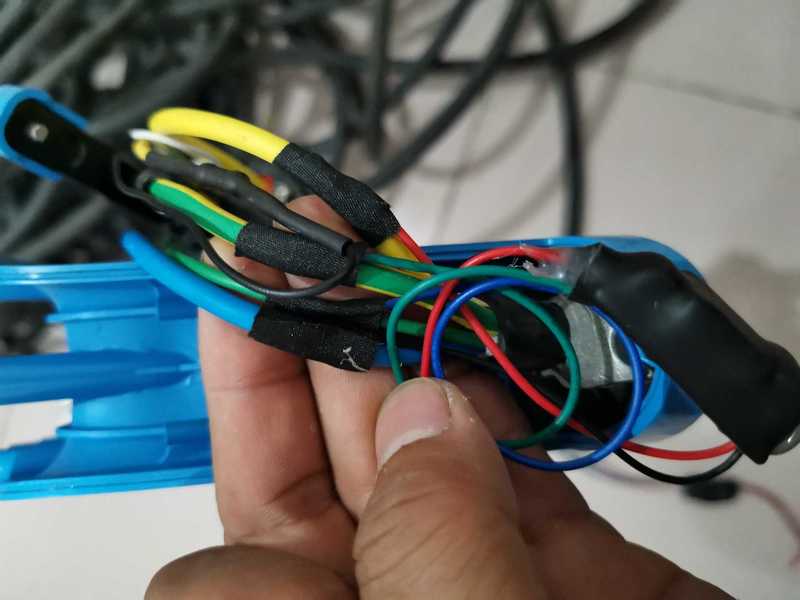

枪头几个内六角螺丝固定，拆掉就打开了，然后相应线破皮，焊接，做绝缘一次完成。

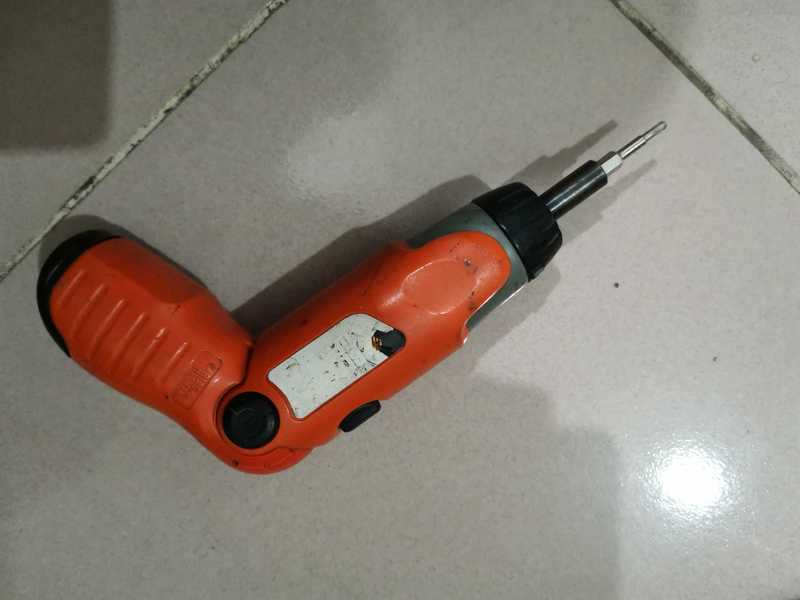

然后就是往回装了，幸亏有电动工具，不然，拧那么多螺丝手都受不了。



这个其实科技含量不高，就是一个占空比固定的方波发生器。

lxd7343

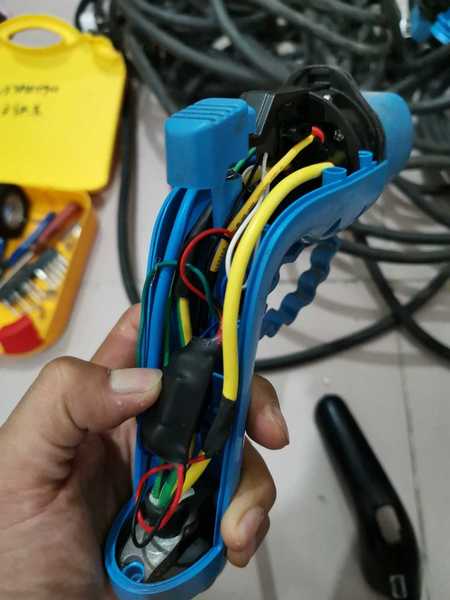

往回装就简单了，因为模块体积小，随便放，第一批用的能切换功率那种，结果电源模块是方的，不好放啊

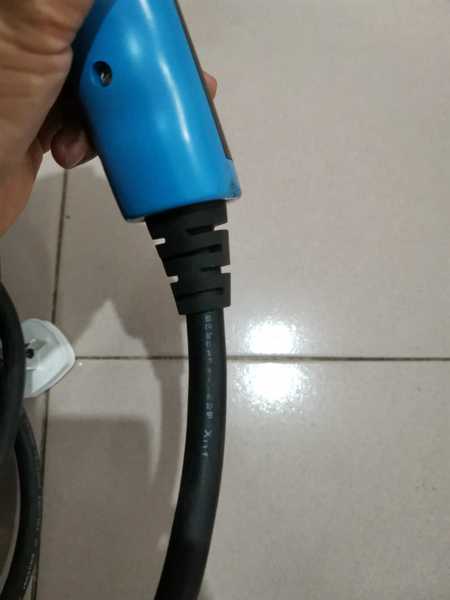

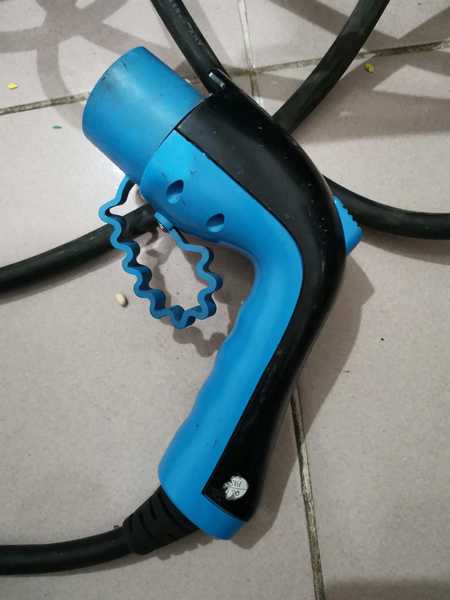

装完毕就是这样

lxd7343

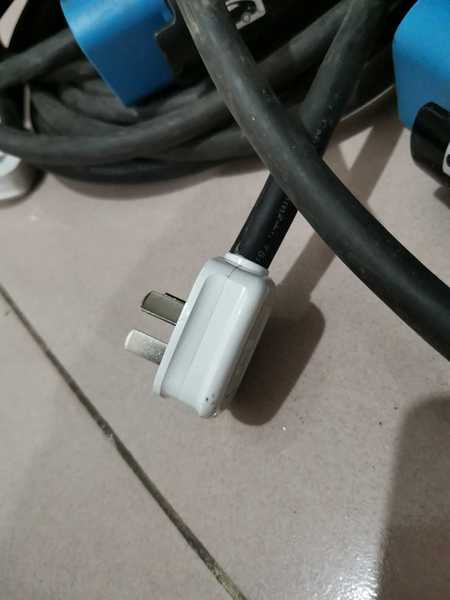

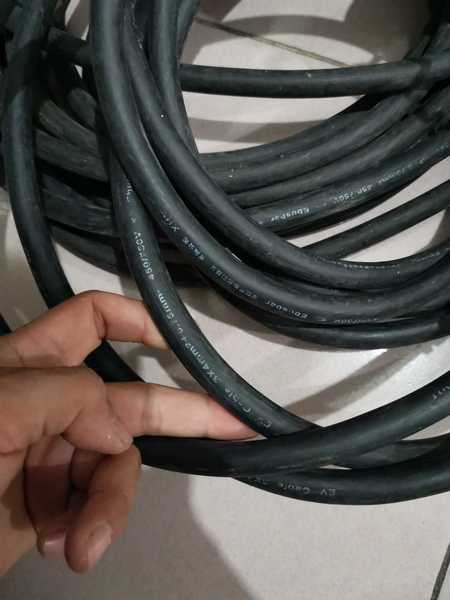

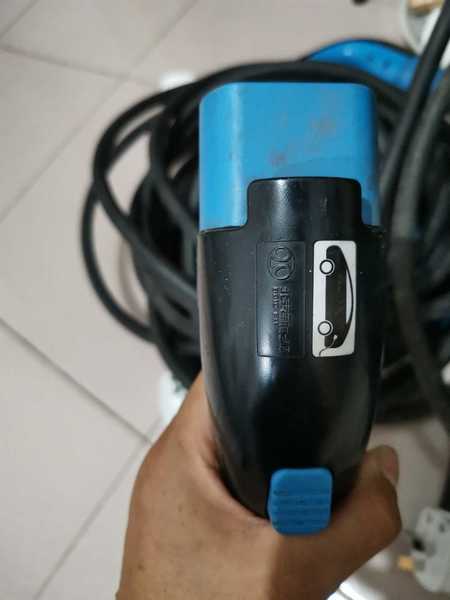

呃，另一头的枪剪掉换成了公牛16A三插 ，线太粗啦，带皮压不住，只能这样了。16A的额定电流居然使用4*3的线，胶皮又厚，真的实在线材。巴斯巴的枪。

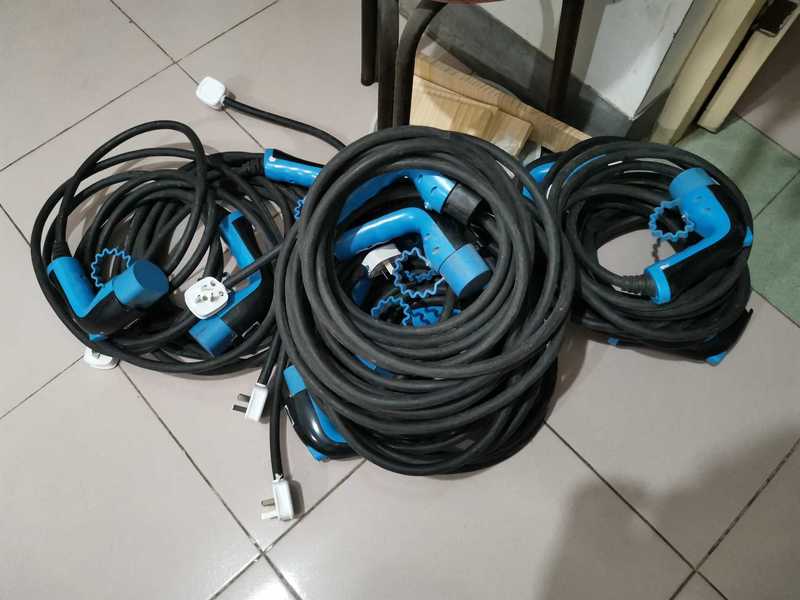

完成后收起来就这一堆

ynqjzzh

算是破解使用了

lxd7343

恩，模拟交流充电桩的握手信号，欺骗电动车充电电路实现无接地线，无充电桩220V市电直接充电。

ynqjzzh

民间有高手，术业有专攻

勇闯沙滩

线里面的控制板为什么不能用，换新的原理是什么，学习学习。

lxd7343

勇闯沙滩 发表于 2019-10-14 06:50
线里面的控制板为什么不能用，换新的原理是什么，学习学习。

枪里面原来没有控制，就是一个微动和cc信号电阻，cp线直接连到另一端枪头，是从充电桩过来的信号。现在装的这块板就是模拟充电桩给出cp的脉冲信号
