用上世纪六十年代老元器件做的直放机

独坐渔舟的老叟 · 发表于 2020-1-9 18:04:15

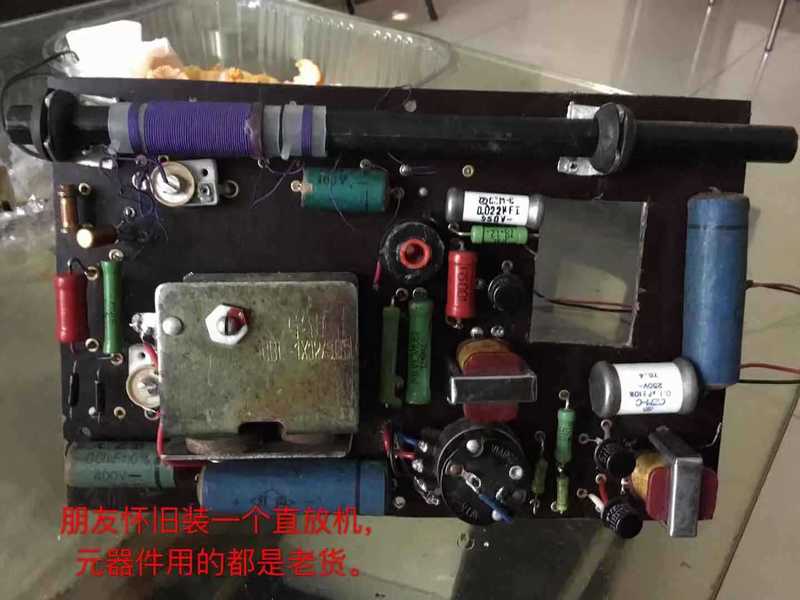

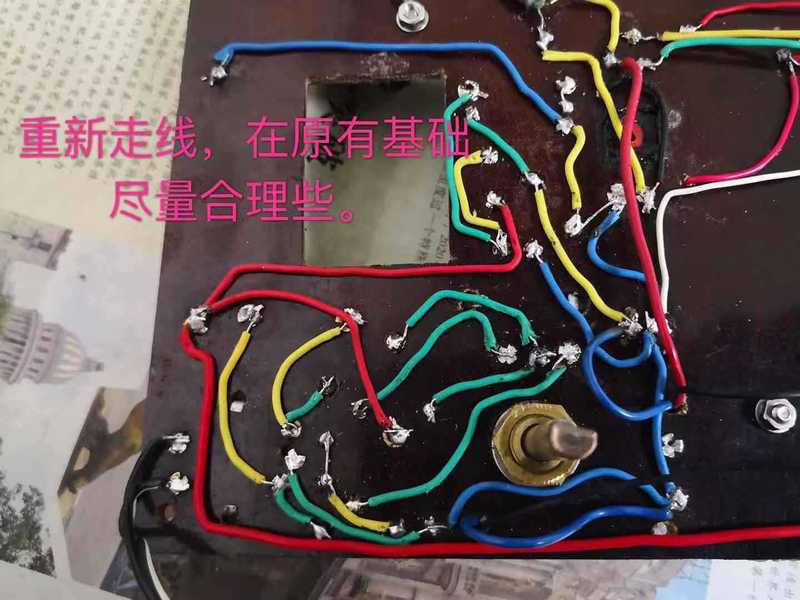

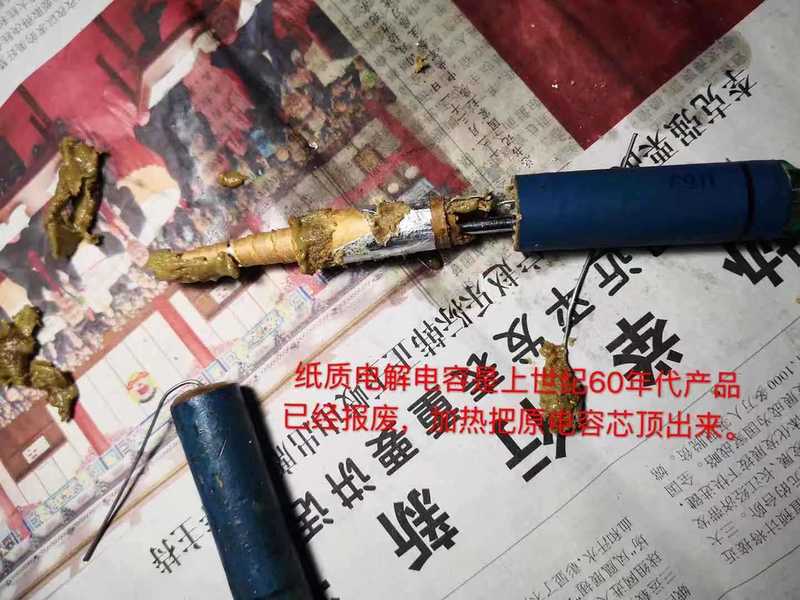

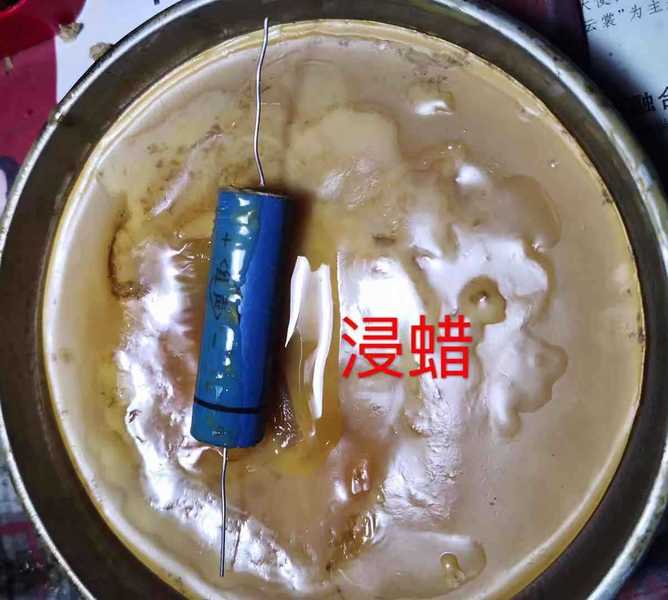

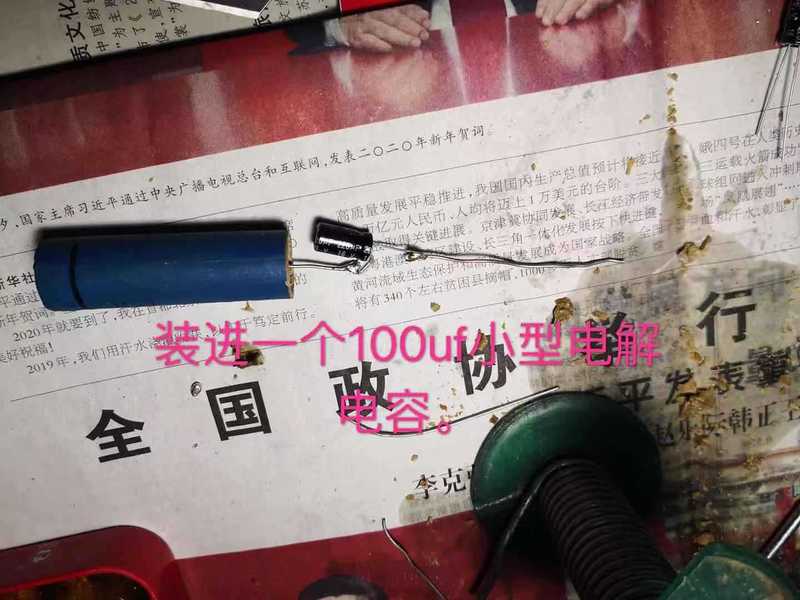

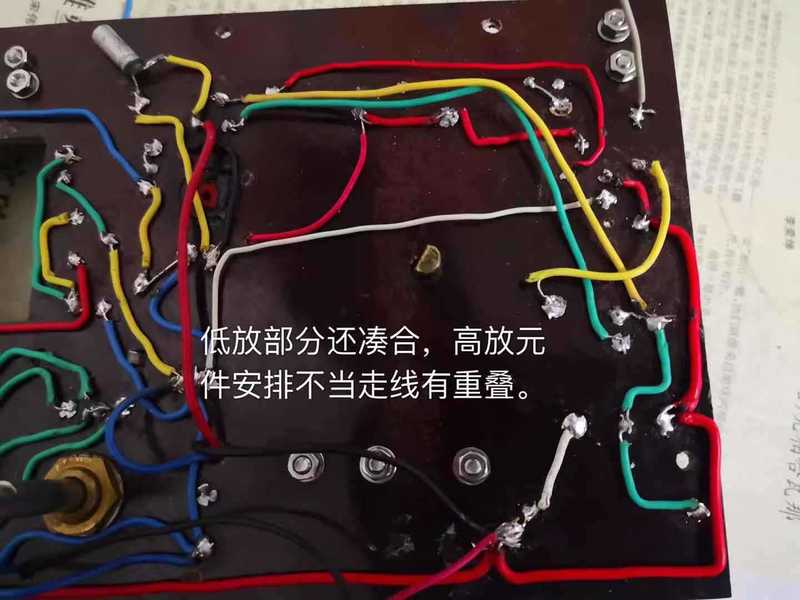

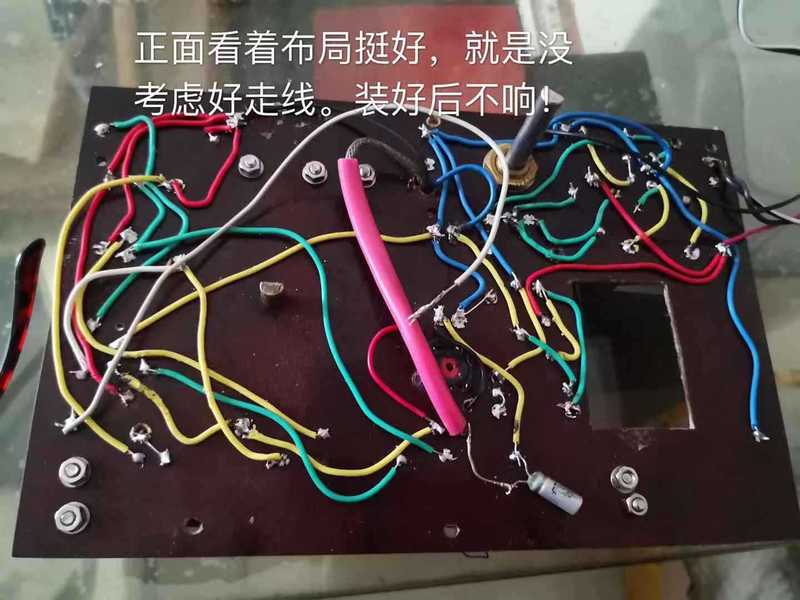

朋友怀念儿时的第一台晶体管收音机，动手做了一台。零件布局还算整齐没考虑走线，装好收不到台。让我帮忙看看，两个滤波电容是纸质电容肯定挂了。走线乱七八糟的，先彻底拆下重走尽量不重叠。低频还算可以，高频实在躲不开了。纸质电解电容把芯掏空装一个100uf的小电容，效果还不错。

独坐渔舟的老叟 · 发表于 2020-1-9 18:08:47

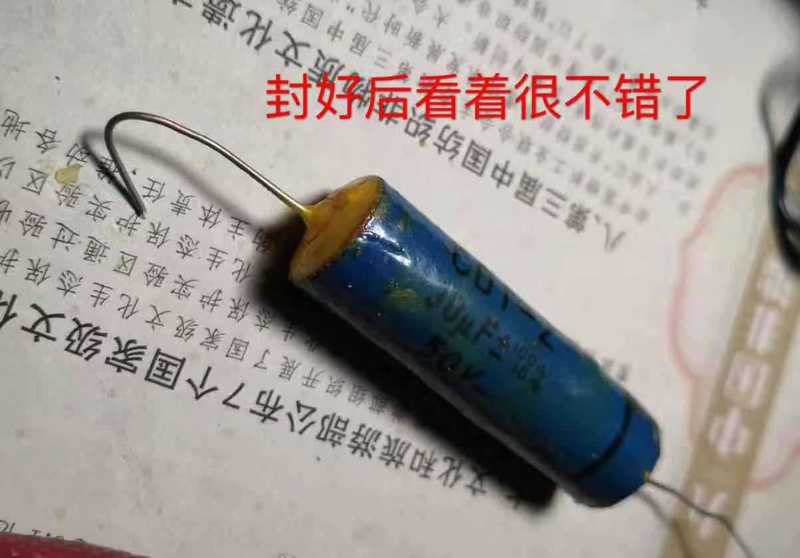

改装了电解电容后声音不错了。

独坐渔舟的老叟 · 发表于 2020-1-9 18:11:23

照片发的次序有点乱，抱歉！

星星123 · 发表于 2020-1-9 20:48:43

怀旧晶体管收音机，还可再后退一步，玩带电子管的

独坐渔舟的老叟 · 发表于 2020-1-9 21:37:10

星星123 发表于 2020-1-9 20:48
怀旧晶体管收音机，还可再后退一步，玩带电子管的

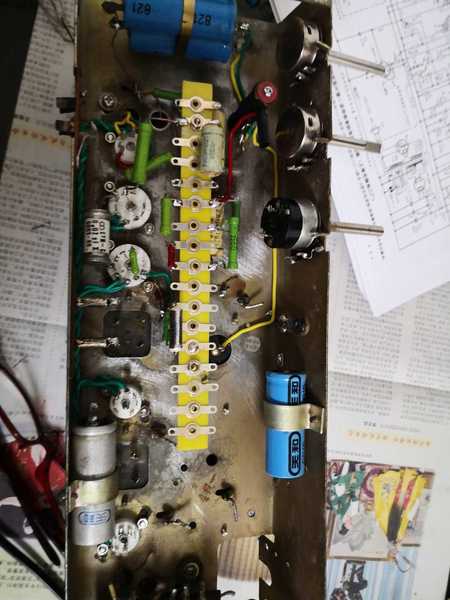

电子管的也在进行中。机芯锈蚀严重脏兮兮的，彻底拆了重装。管座换成瓷座，电容电阻尽量都用有年代感的。谢谢您的关注！

独坐渔舟的老叟 · 发表于 2020-1-9 21:41:37

星星123 发表于 2020-1-9 20:48
怀旧晶体管收音机，还可再后退一步，玩带电子管的

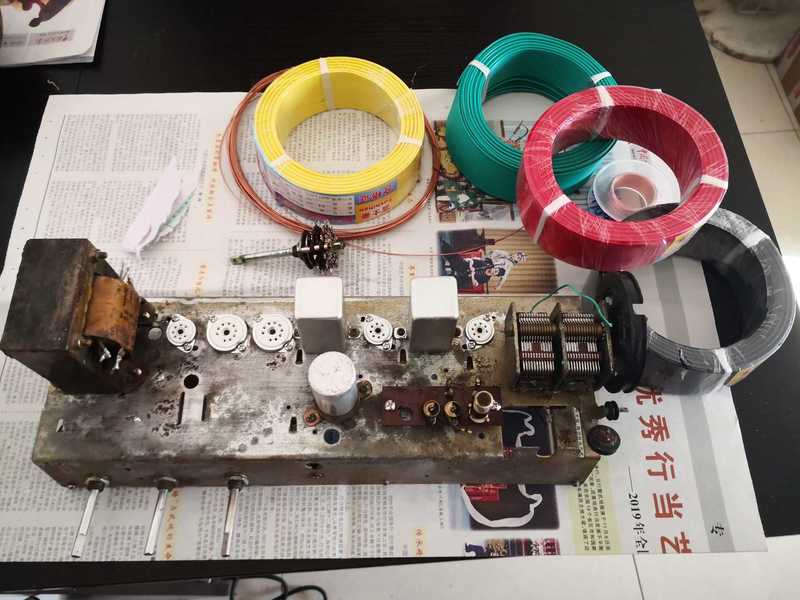

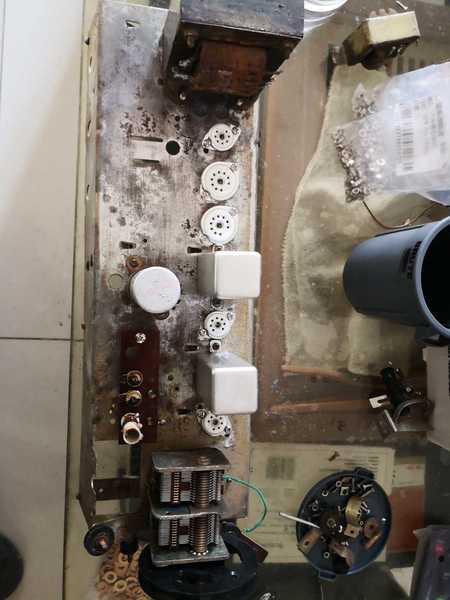

电子管的在进行中。一台711-3机芯锈蚀严重脏兮兮的，彻底拆了清洗，管座换成瓷座，电容电阻尽量都用有年代感的老零件。谢谢您的关注！

勇闯沙滩 · 发表于 2020-1-10 07:48:37

很有怀旧感，以前做的收音机都是类似的，又看到你的老收音机。

儒生 · 发表于 2020-1-10 08:04:34

两只红袍拿下，70年代初期才出现红袍

独坐渔舟的老叟 · 发表于 2020-1-10 08:14:36

儒生发表于 2020-1-10 08:04
两只红袍拿下，70年代初期才出现红袍

已经换下了，拍了视频没有拍照片。谢谢提醒！

kyhwhb · 发表于 2020-1-10 09:01:30

追忆逝去的年代，满满的回忆
