232串口线做好了

wgsd · 发表于 2020-1-19 10:38:49

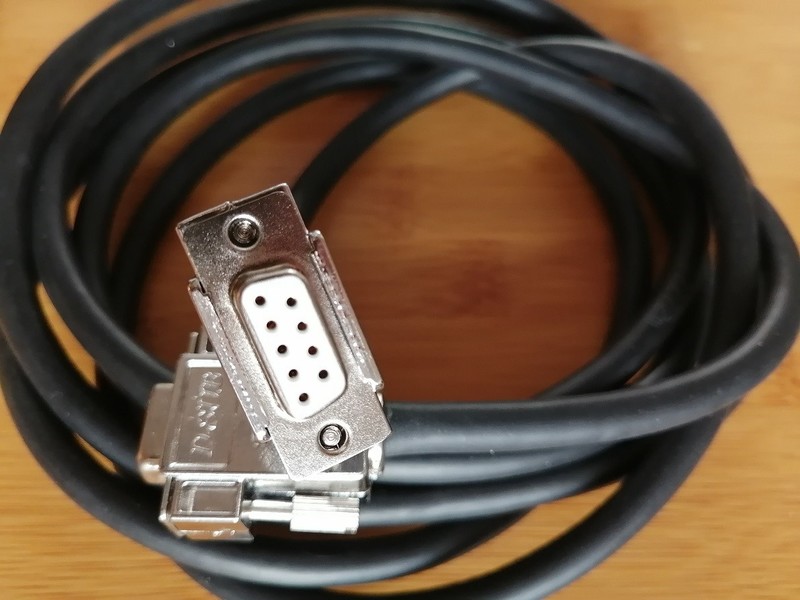

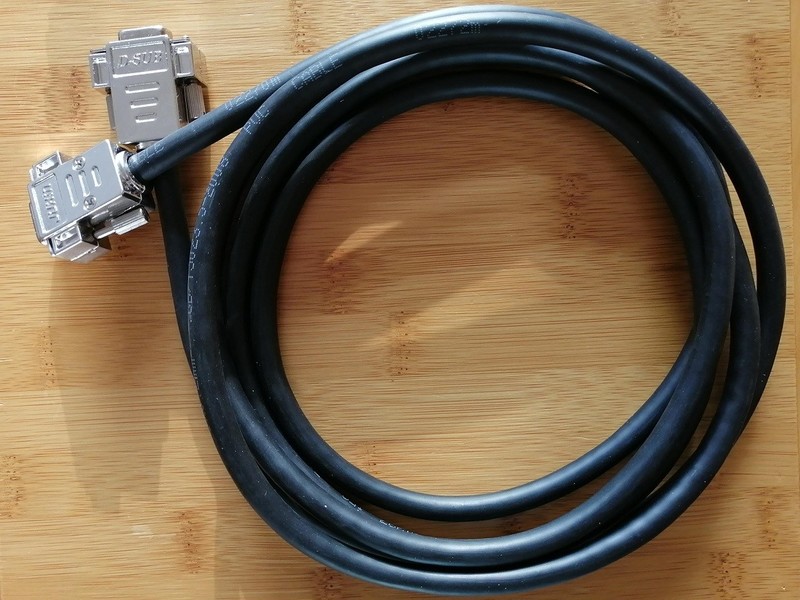

串口插头和线做好了，线比较柔软，但连到电脑上没有成功获取数据，哎，不懂英语呀

不知哪里设置问题，发地址等命令，均在34401上显示错误，但CLS命令却能回应并清除错误。看来线的接法没有问题，最大可能是软件设置不对，哪位高手能出手相助，现已备好板凳，坐等听课。

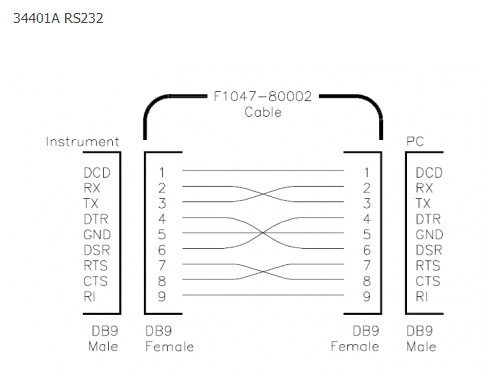

这是线的配图。按34401的9线连接。

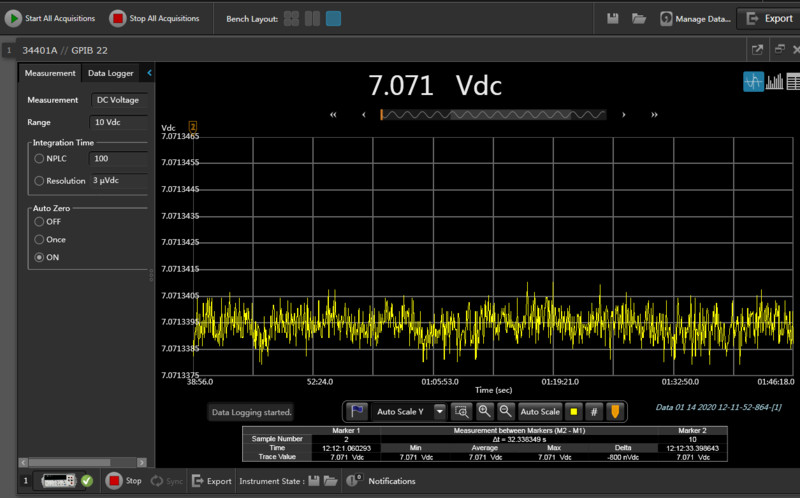

用的软件是官方的同一款软件，下面是在线和插头还没到时，下载的软件，用82357B卡成功连接，操控自如，附一张34401测试LTZ1000的数据图。

hc061218 · 发表于 2020-1-19 13:30:17

RS232？我也想做一个，手里的日置3238只有232接口。

wgsd · 发表于 2020-1-19 13:55:30

hc061218 发表于 2020-1-19 13:30
RS232？我也想做一个，手里的日置3238只有232接口。

232最实惠了，一条线即可。GPIB投入太大，一条线至少半百以上，还必须得有卡，一个卡少着几百，贵着近千或上千了。

kyhwhb · 发表于 2020-1-19 14:54:04

使用的铁氟龙硅胶线材吧

wgsd · 发表于 2020-1-19 16:11:07

巍巍兴安发表于 2020-1-19 14:54
使用的铁氟龙硅胶线材吧

不是的，哪线贵多了，这线外皮是硅胶的，芯线不是，哎，国产线，标的是0.2平方mm，实际0.1平方mm，也真服了，好在信号线，没什么问题。铁氟龙线硬啊。

lxd7343 · 发表于 2020-1-19 21:45:42

硅胶线优点是软，但是不抗造啊，受外力大了就会破皮的

wgsd · 发表于 2020-1-20 09:00:11

lxd7343 发表于 2020-1-19 21:45
硅胶线优点是软，但是不抗造啊，受外力大了就会破皮的

确实不抗造，但作为桌面使用，优点还是主要的，软，不怕烙铁烫。

5free · 发表于 2020-1-20 09:04:21

是标准串口线么？

wgsd · 发表于 2020-1-20 09:31:32

5free 发表于 2020-1-20 09:04
是标准串口线么？

按照34401做的。

lxd7343 · 发表于 2020-1-20 19:04:31

好复杂的，交叉线，还是全部都有用
