DIY自制电阻引线成型钳打K钳

43545

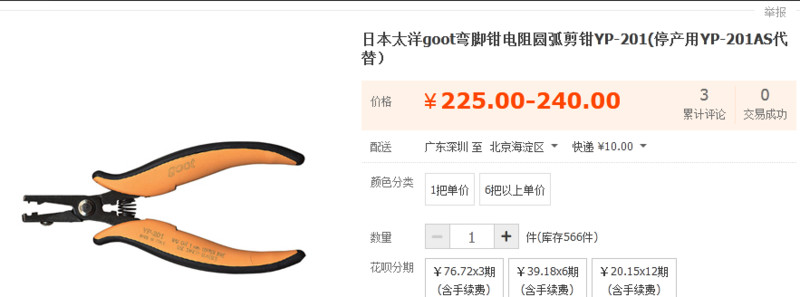

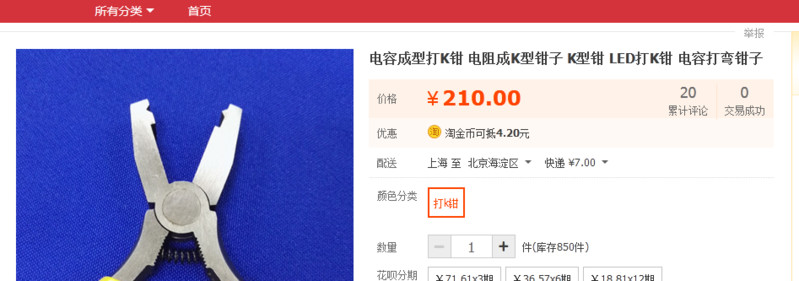

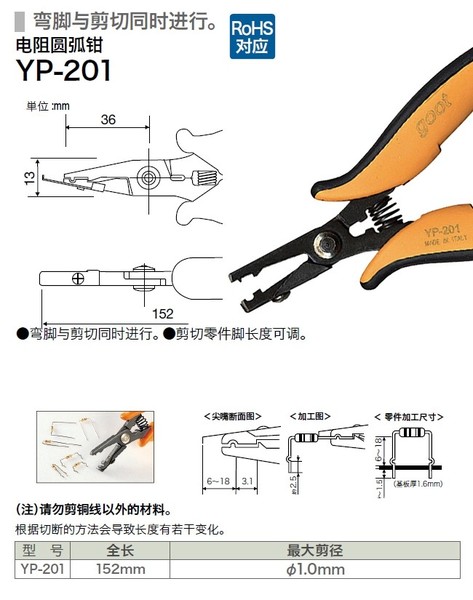

最新在焊接VAR基准板时，需要把大功率电阻离PCB板有一定距离安装，不让电阻贴着PCB板，这样有利散热。这样子电阻引线就需要整形，淘宝搜了一下，有这种钳子，就是价格高如下图：

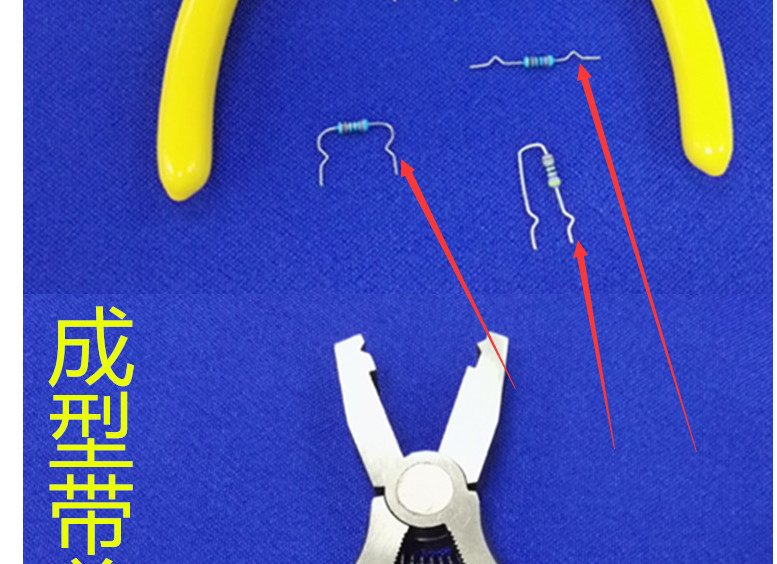

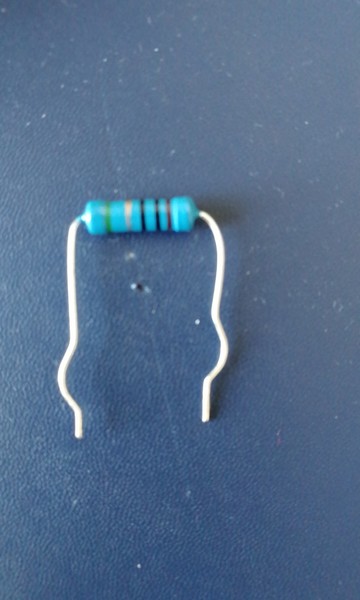

电阻的形状如下，那个三角凹的部份。




经过仔细观察，发现这种钳子一面是凸，一面是凹，正好，手上有一把废的尖嘴钳，打算试试，凹的，打个圆孔，凸的打孔后，装上螺母。

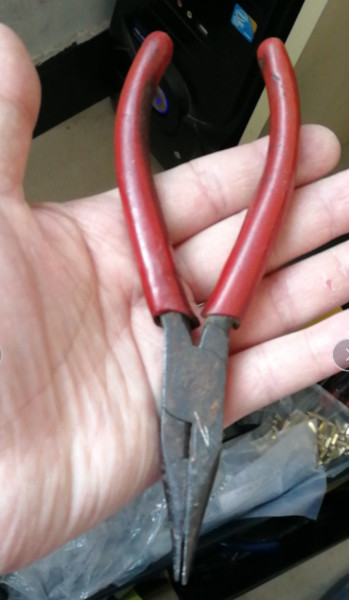

先看看我的尖嘴钳，这种钳子很硬的，打起孔来很累，得用含钴的钻头。


一开始我是在尖上打的孔，后来才发现尖上太薄，面积也窄，而且我这把钳子前端也不平整，所以第一次失败了，成形不了。

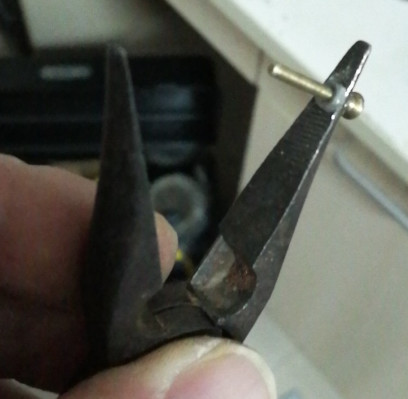

后来改成向后移，一些位置打了一个孔，装上螺母



另一面打了一个6mm的孔，打歪了，没有定位。

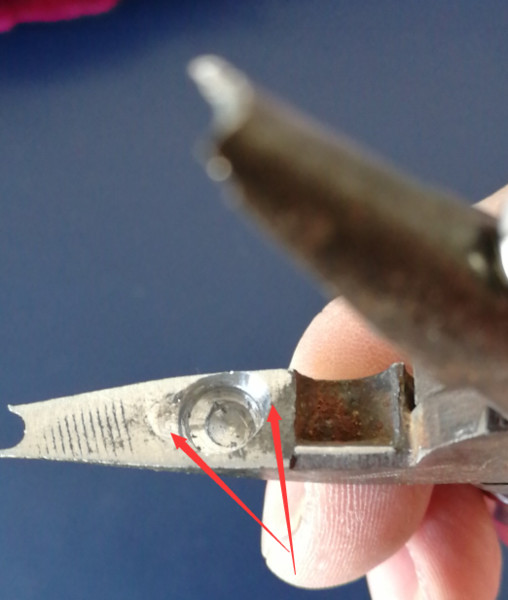

这样看起来挺好，但实际发现，这样了，容易把电阻引线钳断，原因是，电阻挤在孔内断的。 找到这个原因，那就好办，扩大孔的面积，我只有6mm左右的钻头只能在边上扩大一些。

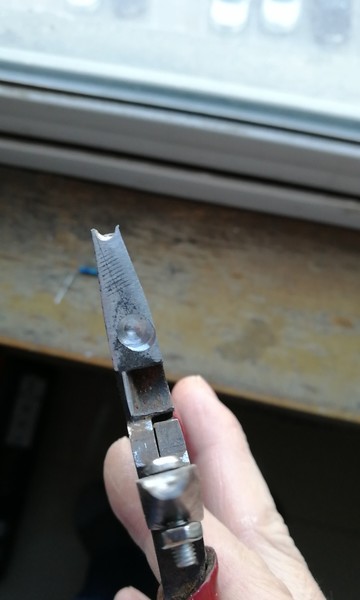

这回好了，可以钳了，不再会断电阻引线。



实际上，后来我看了看，厂家做的钳子，凹的面积也是很大 的。




看看我的演示视频

[psyoukuplayer]XNDU0ODE0NDkwNA==[/psyoukuplayer]

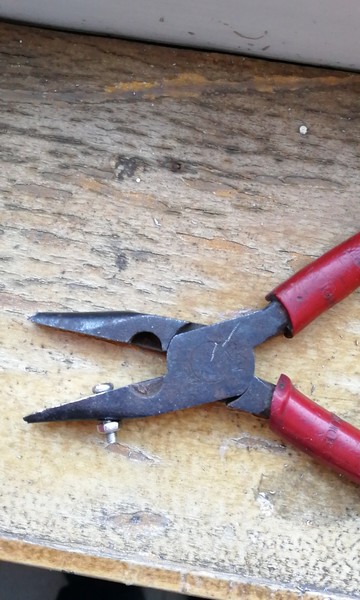

前面的尖太长，有空还得锯掉前面的一大部份，这样就能为电阻根部近些距离打K成形了，但有个不好的地方就是，这钳子深度少了一点，成形时得先剪短一些引脚。
不完美的地方

勇闯沙滩

这钳子这么贵，还真得自己做。有些工具自己做的还真好用，如测试开关电源的灯泡大法。

星星123

如果有电焊机，直接在钳子上点一点，再修，简单.快速，有效

表述

感觉弯有点大了，能不能用小一点螺丝？

43545

表述 发表于 2020-2-18 09:17
感觉弯有点大了，能不能用小一点螺丝？

确实是大了，比如，要离板子2mm 时根本做不到，可以用小螺丝的，就是打孔难，小钻头钻不动。

lxd7343

哈哈，傻大笨粗

把电阻横向放进去再压，不是随便什么位置都行么？ 非要截断钳子尖？
另外螺丝帽可以用锯条开一个口，或者干脆用一字开口的螺丝，是不是好用一些？

43545

lxd7343 发表于 2020-2-20 17:29
哈哈，傻大笨粗

把电阻横向放进去再压，不是随便什么位置都行么？ 非要截断钳子尖？

凹槽没打好，横着时，有一侧没有平面，像个刀口，电阻引线钳后就断，自己细看图

liyicom

自己动手丰衣足食
