5V40A电源检修

巍巍兴安 · 发表于 2020-4-14 11:26:42

开关管损坏的5V40A电源惊现劣质电容http://www.dt830.com/forum.php?mod=viewthread&tid=4060，尝试检修一下是否还有其他元件故障呢

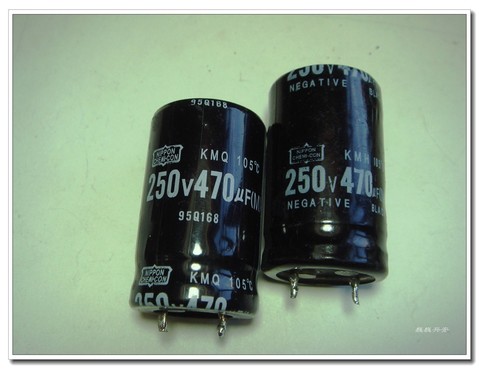

劣质电容

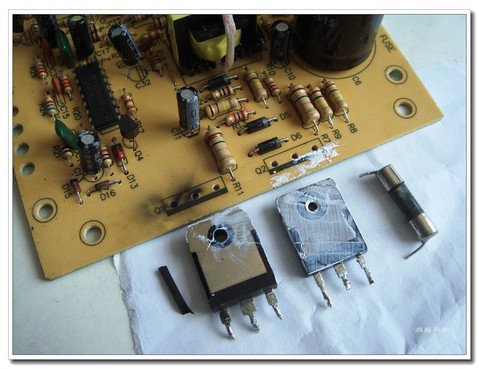

损坏的保险和两只开关管

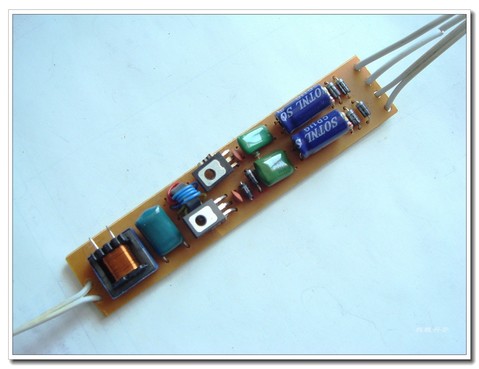

没有配件，找个电子镇流器拆件试试---即13003开关管和6.8uf/250V电容

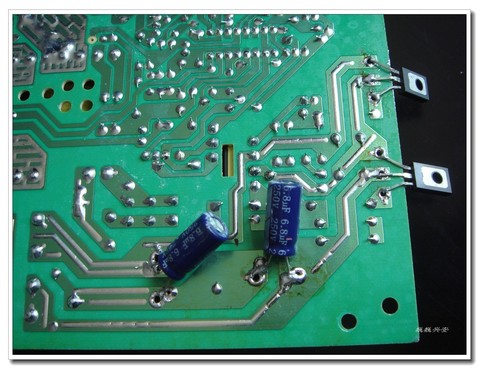

焊装完毕

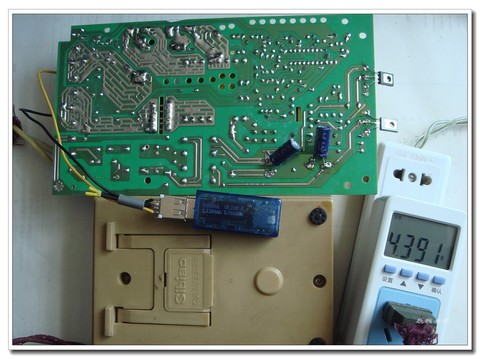

上电，电源静态功耗4.391W

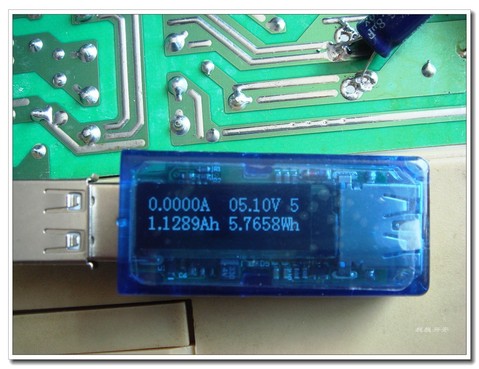

空载输出电压5.10V

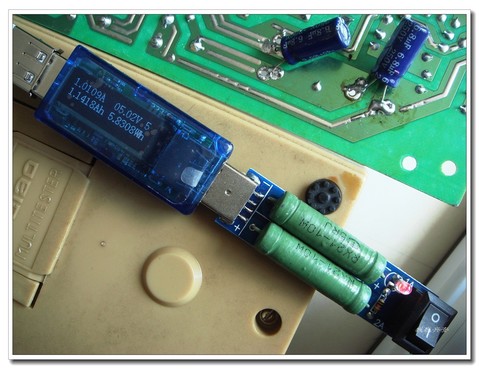

带1A负载输出电压5.02V。

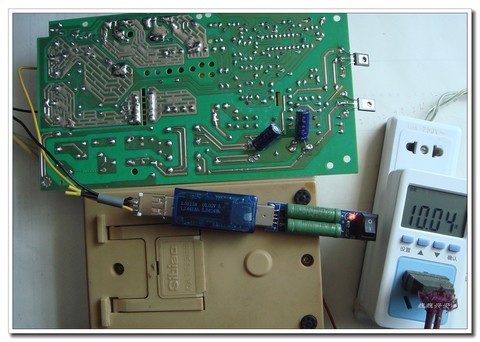

输入功率10W，由此说明这个电源只要更换对应型号的电容及开关管即可正常使用了。


ynqjzzh · 发表于 2020-4-14 12:06:46

容量太小，正式工作时肯定出问题

atz123 · 发表于 2020-4-14 14:49:51

楼主为什么要把368翻着放，当垫台呢？

巍巍兴安 · 发表于 2020-4-14 15:07:02

atz123 发表于 2020-4-14 14:49
楼主为什么要把368翻着放，当垫台呢？

哈哈，是的哦！

巍巍兴安 · 发表于 2020-4-14 15:17:24

ynqjzzh 发表于 2020-4-14 12:06
容量太小，正式工作时肯定出问题

只是为了查找故障试验性维修

wgh1027 · 发表于 2020-4-14 15:40:59

13003功率不够吧

巍巍兴安 · 发表于 2020-4-14 16:29:37

wgh1027 发表于 2020-4-14 15:40
13003功率不够吧

只是为了验证除两个功率管及电容外没有其他损坏器件，界定维修成本。。。

闻雨听风 · 发表于 2020-4-14 18:19:57

修好做个多口的USB充电器吧

lxd7343 · 发表于 2020-4-15 21:20:29

嗯，值得推广的经验——先用便宜的小功率管子测试，免得烧大功率的成本高

表述 · 发表于 2020-4-16 08:50:55

这种电池管子损坏的机率很小，多数都是电容的事，
