DT830-VAR-1819基准源手机盒子便携版

星星123 · 发表于 2020-4-17 21:22:54

这个必须要给5星好评！

wgh1027 · 发表于 2020-4-18 00:20:16

散热不太好吧

月台故事 · 发表于 2020-4-18 07:45:42

漂亮的像毛片

wgsd · 发表于 2020-4-18 07:56:46

做的不错，很规整，这下手机回不去家了。
R10的变压器功率只有10~15W，次级2X12V是输出不了1A的，如果这个变压器再有一组5V、1~2A的绕组就可以了。

kyhwhb · 发表于 2020-4-18 09:06:50

wgsd 发表于 2020-4-18 07:56
做的不错，很规整，这下手机回不去家了。
R10的变压器功率只有10~15W，次级2X12V是输出不了1A的，如果这个 ...

手机选择出家是一路不回头哦！

看这些被废弃的家

kyhwhb · 发表于 2020-4-18 09:10:53

wgsd 发表于 2020-4-18 07:56
做的不错，很规整，这下手机回不去家了。
R10的变压器功率只有10~15W，次级2X12V是输出不了1A的，如果这个 ...

一组5V、1~2A的绕组，专给电流档独立供电吧，目前这个空间整流滤波器件不太好安放。。。

wgsd · 发表于 2020-4-18 11:28:26

巍巍兴安发表于 2020-4-18 09:10
一组5V、1~2A的绕组，专给电流档独立供电吧，目前这个空间整流滤波器件不太好安放。。。 ...

是的，如果变压器能够绕上线，0.7mm~1mm的线，出一组5V，R10功率也够了，其它用电很少。变压器真能解决，整流桥和一个电解还是能安下的。

kyhwhb · 发表于 2020-4-18 11:59:19

wgsd 发表于 2020-4-18 11:28
是的，如果变压器能够绕上线，0.7mm~1mm的线，出一组5V，R10功率也够了，其它用电很少。变压器真能解决， ...

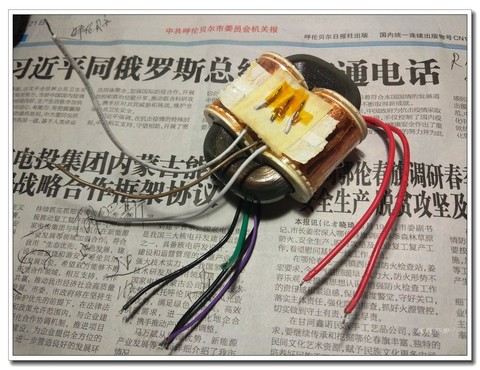

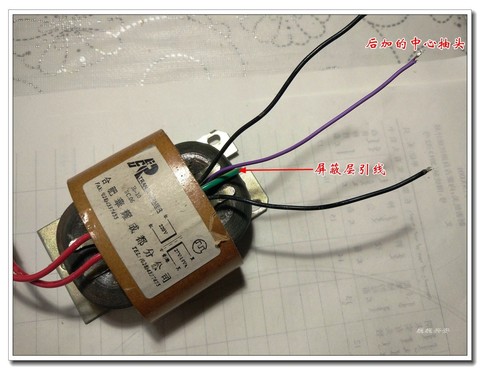

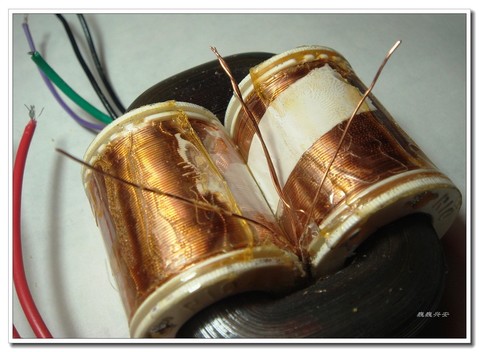

这个建议非常好！实测这个变压器原来是单33.6V的，加中心抽头后为2×16.8V还是高，最后改成了2×12.6V和2×4.2V（给110V供电）了。

wgsd · 发表于 2020-4-18 12:24:28

巍巍兴安发表于 2020-4-18 11:59
这个建议非常好！实测这个变压器原来是单33.6V的，加中心抽头后为2×16.8V还是高，最后改成了2×12.6V和2 ...

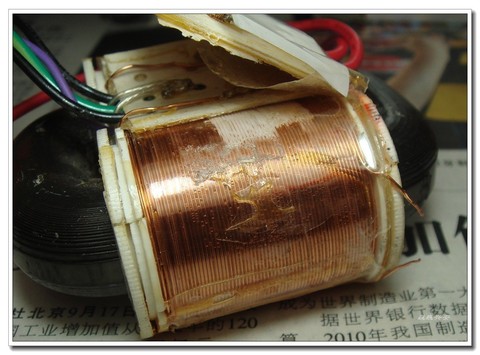

改的很好了，我还一次没拆过这种变压器，感觉绕线和计数挺难的。

wgsd · 发表于 2020-4-18 12:40:26

本帖最后由 wgsd 于 2020-4-18 12:41 编辑

巍巍兴安发表于 2020-4-18 11:59
这个建议非常好！实测这个变压器原来是单33.6V的，加中心抽头后为2×16.8V还是高，最后改成了2×12.6V和2 ...

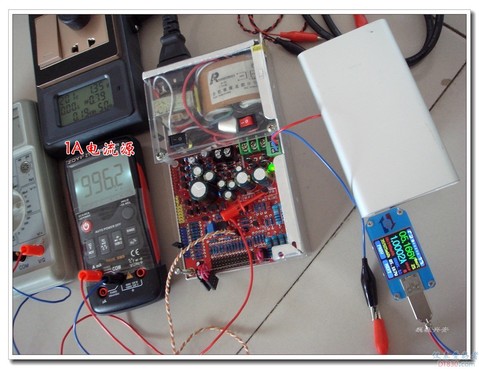

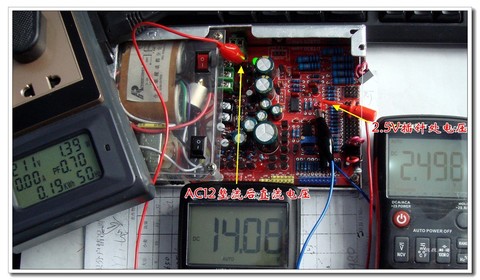

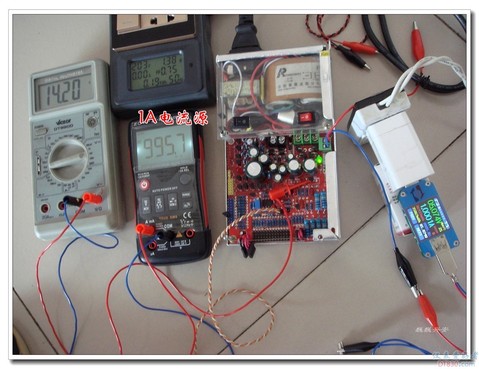

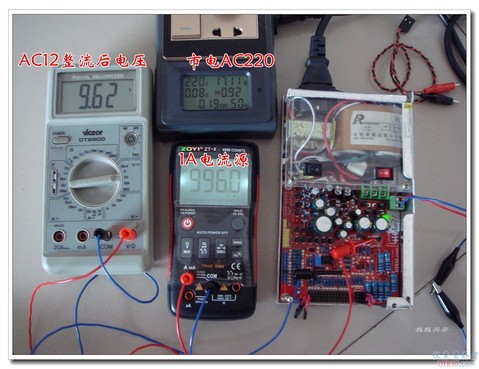

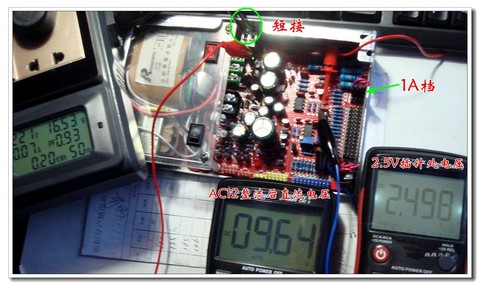

12.6V给主电源供电比16.8V好多了，可显著降低7809和317的温度，电压足够了，而且4.2V可并连给1A电流供电，原绕线应该是0.5A的。
