DT830-VAR-1819基准源手机盒子便携版

wgsd · 发表于 2020-4-20 08:12:32

巍巍兴安发表于 2020-4-19 16:41
发现变压器没有空闲，不能绕线了！

用开关切换，并连时只为电流供电，串连时只为升压供电。

kyhwhb · 发表于 2020-4-20 09:18:43

wgsd 发表于 2020-4-20 08:12
用开关切换，并连时只为电流供电，串连时只为升压供电。

好方法！

如果不改动，当前情况下能对付使用吗？见下图实测情况：

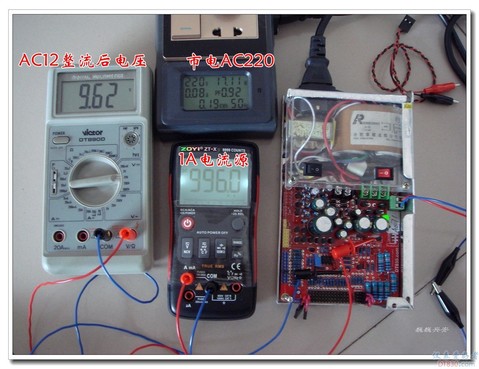

220V市电，AC12V整流后带载（1A）直流电压9.62V。电流源1安档显示996.0mA

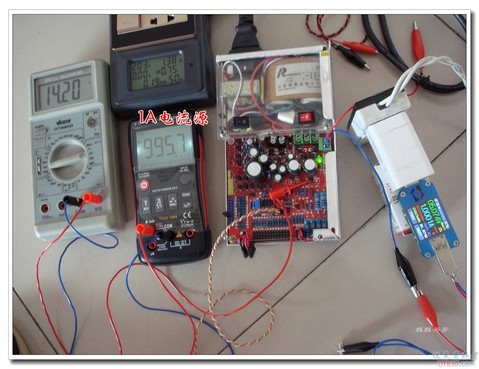

采用外部供电---手机充电器供电，电流源1安档显示995.7mA

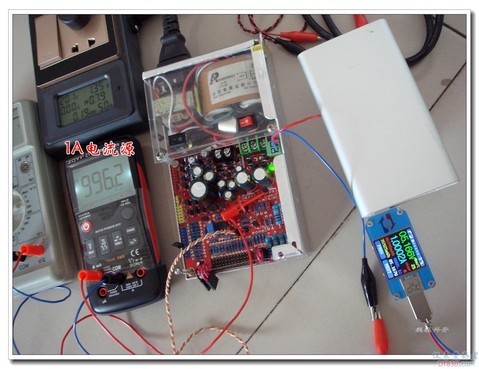

采用外部供电---手机充电宝供电，电流源1安档显示996.2mA

kyhwhb · 发表于 2020-4-20 09:31:20

电流源1安档，Fluke8845A标定值为1.001236A。从以下两图看U表显示应该是准确的，ZT-X显示的低了点吧。

wgsd · 发表于 2020-4-20 10:45:42

应该可以，如果测量电流档的2.5V与1V切换插针处的2.5V电压，在接1A负载时和不接负载时的电压一样，就说明电压9.62V没有造成电流基准的基准电压变化，就没有影响，9V的稳压输出可能要下降（如果没有下降，有没有任何问题），造成电流档的2.5V稳压管431的工作电流减小，正常会有微小的影响，也可能4位半的表发现不了，也就可以说没有影响。
如果此时又同时测量2.5V~20V的电压，可能因为LM317的供电电压不足，带来中压部分的电压误差，如果317的输出连20V都不到，那中压已不能工作。

kyhwhb · 发表于 2020-4-20 11:03:32

wgsd 发表于 2020-4-20 10:45
应该可以，如果测量电流档的2.5V与1V切换插针处的2.5V电压，在接1A负载时和不接负载时的电压一样，就说明电 ...

电流档采用外部供电是否可行，如手机充器或电宝很常见也方便，届时基准主板可装个USB母座。
如此，主变压器选5W左右也可以吧，体积和重量都减小很多了

wgsd · 发表于 2020-4-20 14:09:49

巍巍兴安发表于 2020-4-20 11:03
电流档采用外部供电是否可行，如手机充器或电宝很常见也方便，届时基准主板可装个USB母座。
如此，主变压 ...

是的，可以。

kyhwhb · 发表于 2020-4-20 20:04:55

wgsd 发表于 2020-4-20 10:45
应该可以，如果测量电流档的2.5V与1V切换插针处的2.5V电压，在接1A负载时和不接负载时的电压一样，就说明电 ...

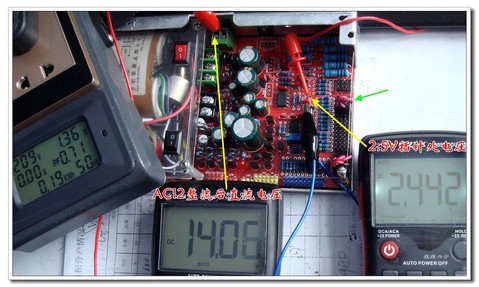

发现一个奇怪的现象，4针电流端跳线不接时，2.5V插针处电压实测是2.498V----但是4针电流端跳线接不同档位时其电压是变化的。。。

4针电流端跳线不接时，2.5V插针处电压实测是2.498V

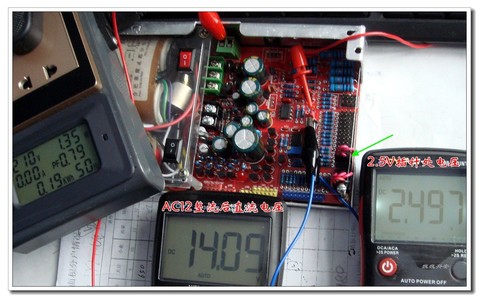

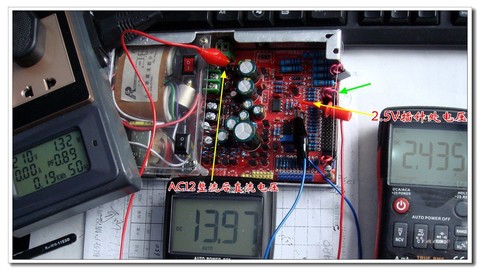

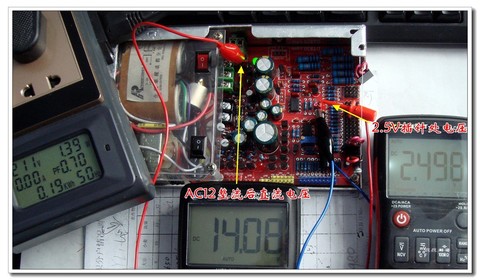

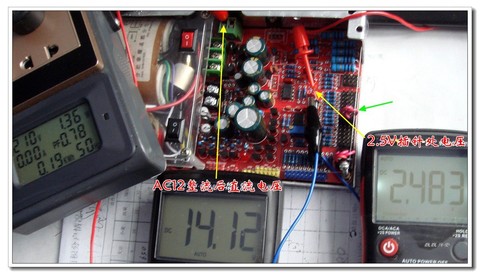

但是4针电流端跳线接不同档位时电压是变化的---详见以下四图：

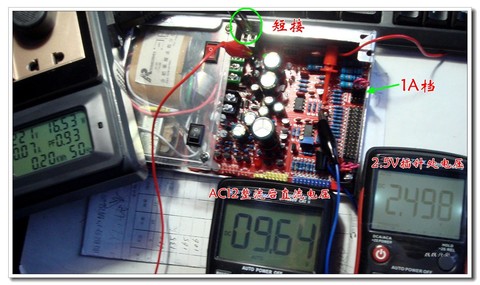

最后加上负载，2.5V插针处电压又回归到2.498V了！

hymyfzgs · 发表于 2022-11-18 11:58:16

我的体会，确实不错，好用，给五星好评。

佳维 · 发表于 2022-11-22 09:53:29

不错的基准源

wgh1027 · 发表于 2023-1-22 20:44:05

谢谢分享
