众议ZT-X改锂电（超级简单）

tiger20908

星星123 发表于 2020-5-24 20:59
用两个1.5v的锂电更简单

记得有哥们289表，一下买了12块1.5V锂电，用一组备一组，光电池也能买两块ZT-X了。哈哈~~

szb314

原厂干电池,都用了快一年了,当然使用频率不算高

wgh1027

改锂电最好还要加个LDO稳压器。

tiger20908

wgh1027 发表于 2020-5-25 20:37
改锂电最好还要加个LDO稳压器。

加个3.3V的LDO查了一下，输出电压范围也是-0.3---+0.3V，最后结果还是3---3.6V，没啥改变啊。

巍巍兴安

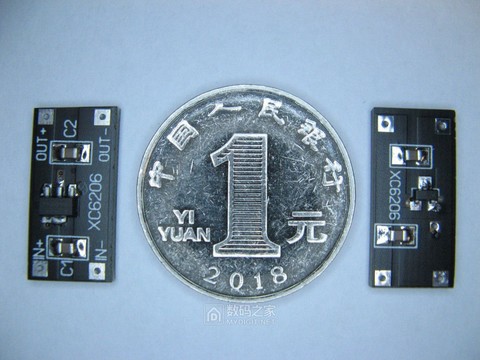

有坛友打得6206的小板感觉很好！

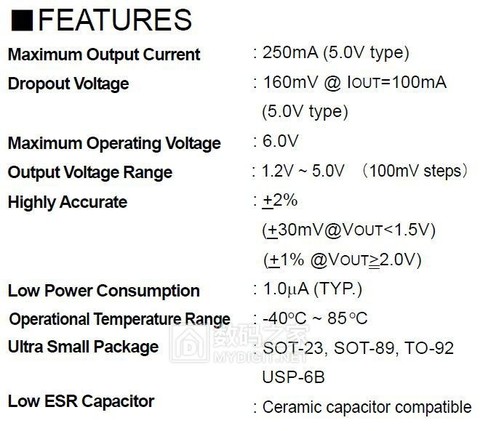

规格书里写的，6206最小压差160～200多mV，静态电流1uA

散淡021

巍巍兴安 发表于 2020-5-26 08:06
有坛友打得6206的小板感觉很好！

这个很好，1微安也就不用加物理开关了，要是谁能解决低电压报警符号跳出？我喜欢3V稳压供电。

wgh1027

巍巍兴安 发表于 2020-5-26 08:06
有坛友打得6206的小板感觉很好！

才一个三极管还打什么板了，直接焊到主板上就行吧。

wgh1027

散淡021 发表于 2020-5-26 09:20
这个很好，1微安也就不用加物理开关了，要是谁能解决低电压报警符号跳出？我喜欢3V稳压供电。 ...

亮度下降就是报警了，还要什么符号啊。

巍巍兴安

wgh1027 发表于 2020-5-26 09:50
才一个三极管还打什么板了，直接焊到主板上就行吧。

XC6206输出有1.5V 2.5V  3.0V 3.3V等多种规格的，独立小板方便灵活，有更广泛的应用吧。

wgsd

散淡021 发表于 2020-5-26 09:20
这个很好，1微安也就不用加物理开关了，要是谁能解决低电压报警符号跳出？我喜欢3V稳压供电。 ...

X表已经没了外控电池电压报警功能，只能是芯片规定的2.4V报警。因为它的报警控制端已经改做输出端了。端口的输入与输出转换是由主程序控制的，只有厂家可轻易的改变，或有芯片程序一手资料的设计者。
