ZT-102A频率档的使用评测

ekommade

       关注ZT-102A这个小表有一段时间了，在看了论坛里众多大师的使用评测后最后决定入手一台，使用了一段时间发现还不错，速度相当快，还有就是二极管档和蜂鸣档的整合非常好，实际用起来方便极了，之前大家所说的档位转到关机档两表笔输入端会短路这个BUG厂家也改过了，不过测直流电压的精度不高，对比了一下手头的基准，大约高了8到15个字这样，不过对一般的制作，维修来说，这影响不大。
       因为102A表的主要档位的特点大家已在论坛里发表了很多，特别是“散淡021”大师发表的《ZT-102A的使用体会》一文已对此表的特性做了很详尽的介绍，其他我就不多说了。在这里我主要是对频率档的使用做了一些测试和比较，并在使用过程中摸索了一些技巧，欢迎大家一起来探讨一下.................

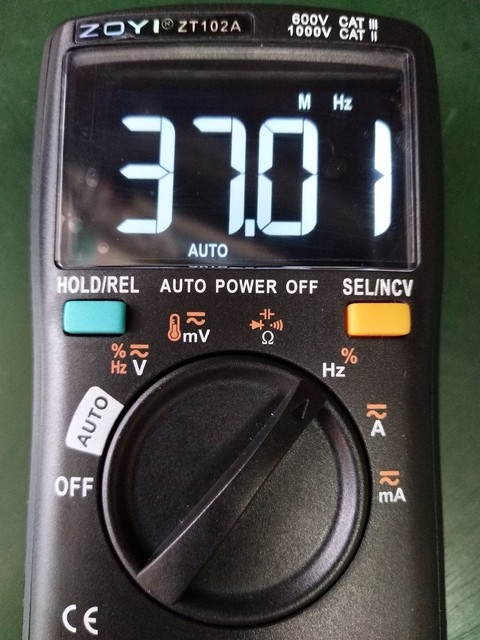

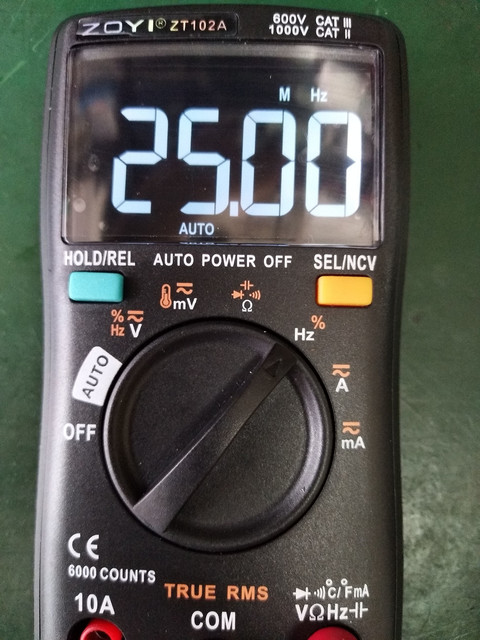

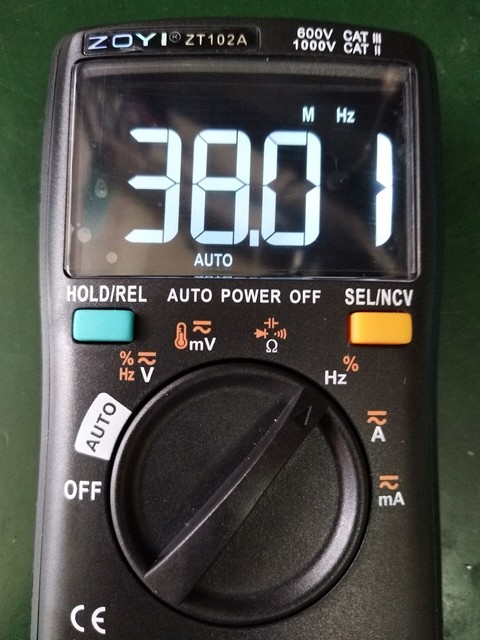

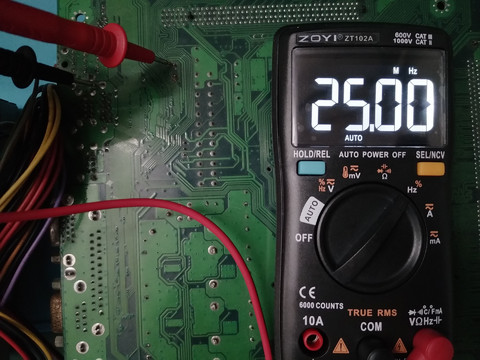

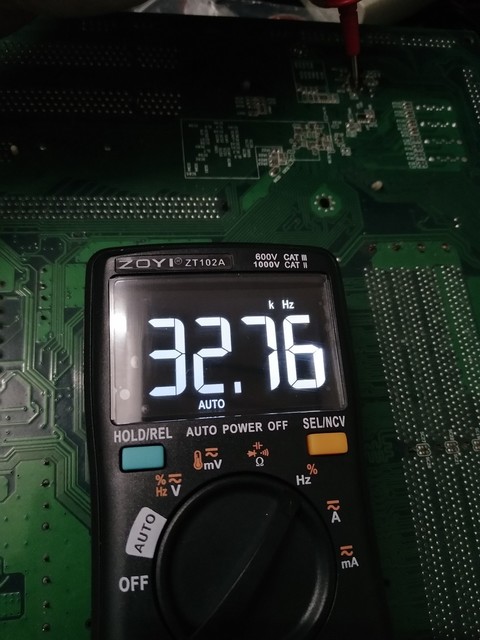

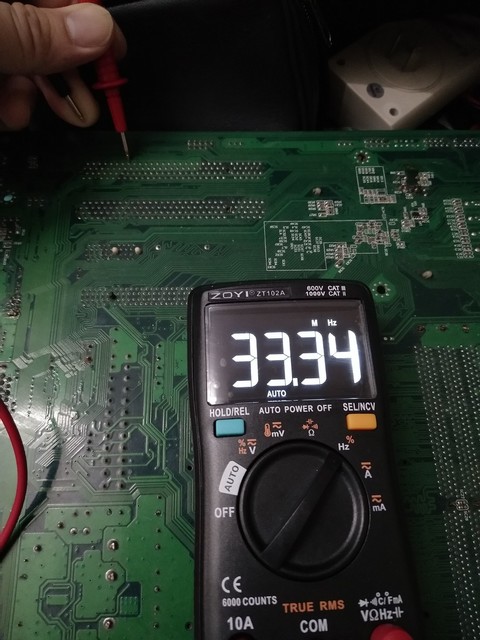

       102A表的频率档标称是10MHZ的量程，但是在使用过程有惊人的发现，此表最高可以测到频率范围是38MHZ，比标称量程高了几倍，测量电脑主板的32.768KHZ时钟，网卡时钟25MHZ时，可以很稳定地测出频率，而南桥的25MHZ时钟及PCI时钟33MHZ刚开始无法测出，后来摸索出一个方法，用左手的食指和拇指捏住黑表笔探针，中指接触主板地，红表笔去测量，也可以把南桥25MHZ时钟和PCI时钟33MHZ测出来了。


估计这是人体相当于一个大电阻，小电容吧，相当于提高了输入阻抗？隔断了影响频率档测量的直流电？请大家指教。

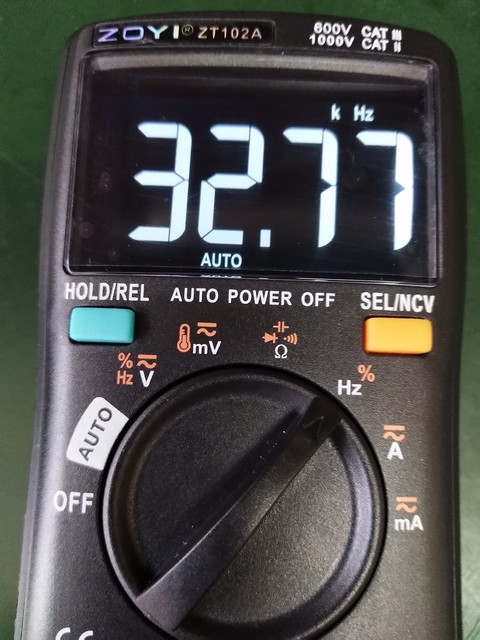

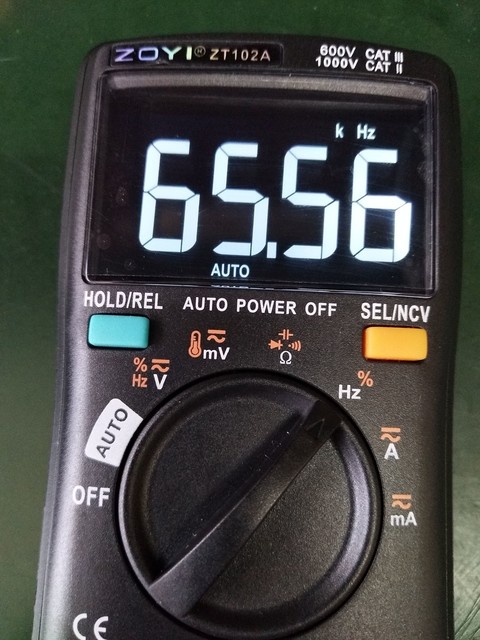

找了一个32.768KHZ的正弦波转方波电路来测，输入端是32.77KHZ，输出端的方波竟然是65.56KHZ，把正弦波的2倍谐波测出来了？

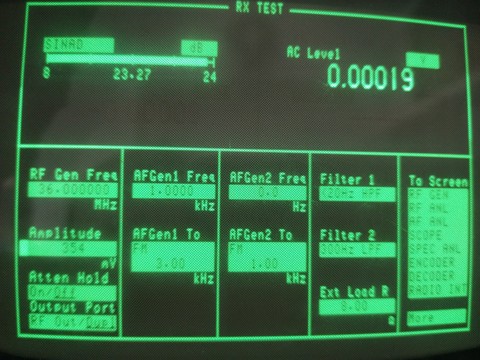

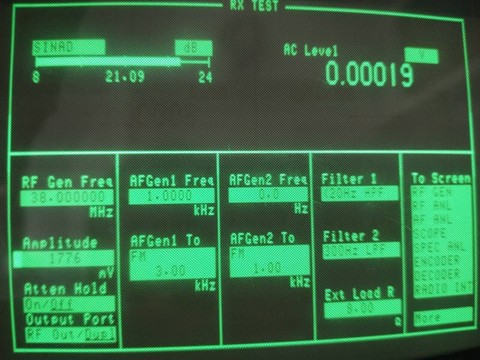

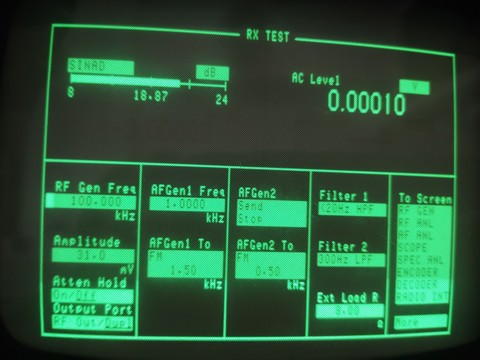

用无线电综合测试仪发送多个频点的信号，测试了一下102A频率档的灵敏度，在100KHZ到38MHZ范围内，灵敏度为30毫伏到1.776伏，随着被测频率的升高，灵敏度逐步下降：

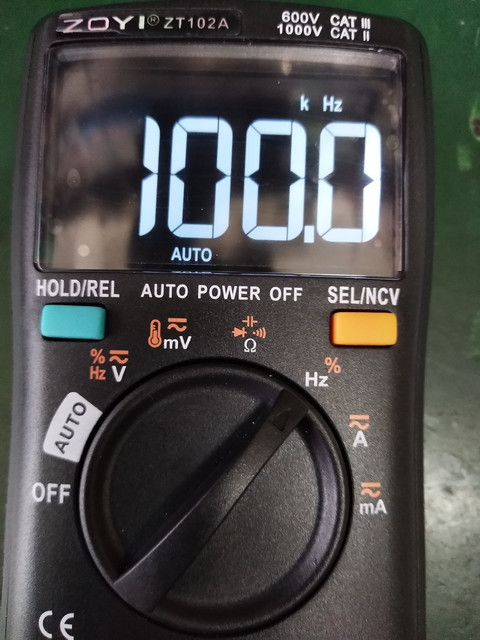

100KHZ                           31毫伏
500KHZ                           34毫伏
4MHZ                              42毫伏

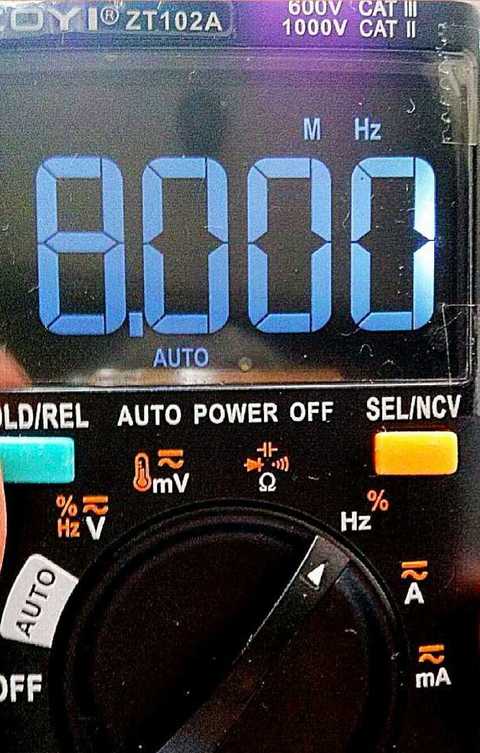

8MHZ                              48毫伏
10MHZ                            48毫伏
12MHZ                            50毫伏
14.318MHZ                     50毫伏
16.8MHZ                         50毫伏
19.2MHZ                         52毫伏

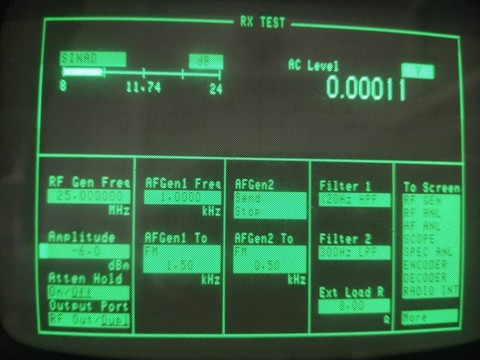

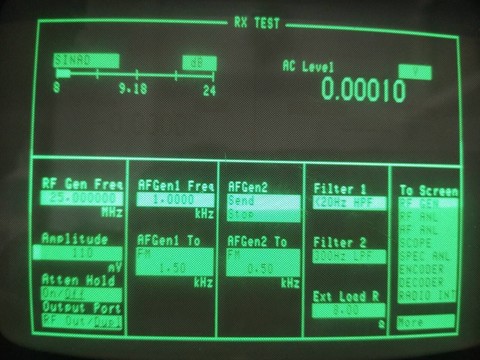

25MHZ                            110毫伏

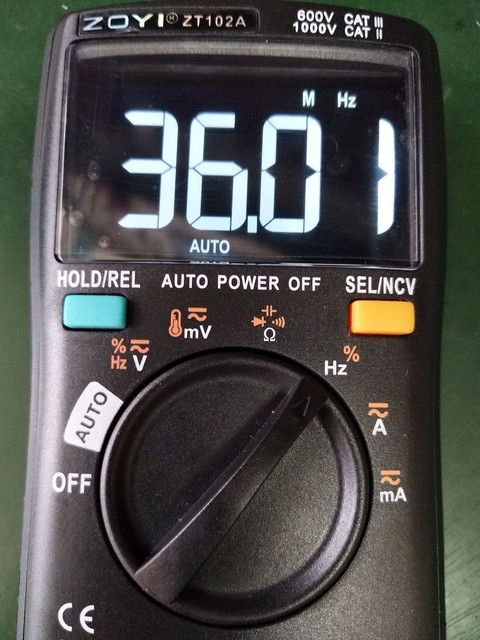

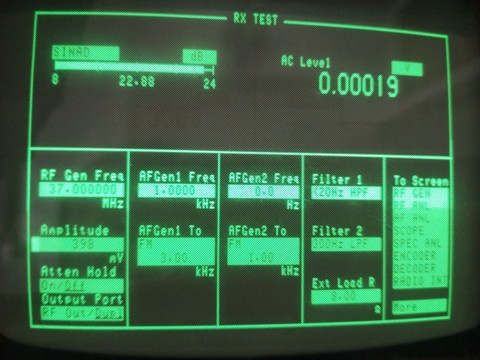

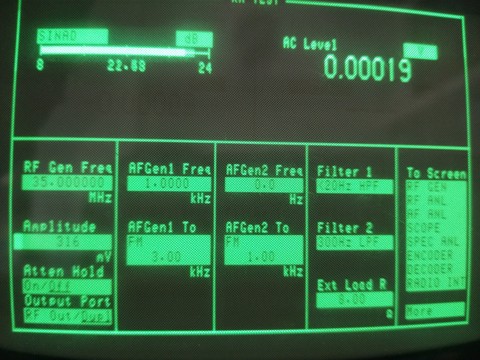

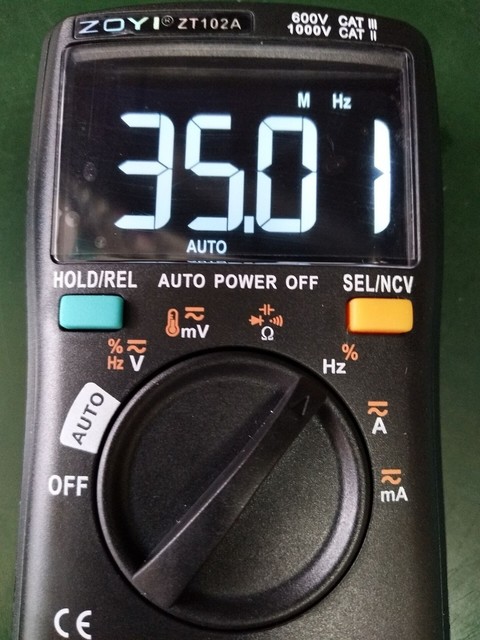

图片就不一一上传了，去到35MHZ时，输入信号要到310毫伏以上才能显示。
这样的灵敏度，大多数的无源晶振频率是无法测量的，因为这些晶振的信号幅度大多在10毫伏到30毫伏之间，不过部分有源晶振还可以测量的

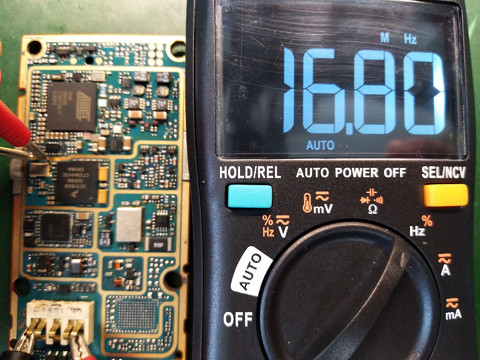

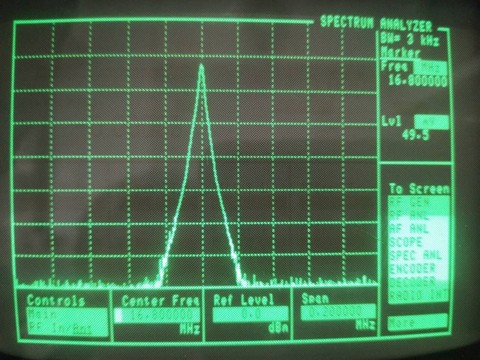

这个16.8MHZ的有源时钟，输出幅度为49.5毫伏，刚好落在102A在16.8MHZ这个频点的灵敏度（50毫伏）范围边缘，加上表笔接上也不会引起晶振停振，故可稳定测出结果。
      通过对102A频率档一段时间的使用，综合以上测试，其性能还是不错的，测量电脑主板的PWM频率也是非常稳定的，也不用串小电容，这点比ZT-X,   219好多了，X的频率档感觉就是个废材，5MHZ的范围小不说，有时连测个PWM都测不出来。如果有需要经常测晶振频率的朋友，其实可以自制一个有源的探头，把信号放大到一定幅度输入给102A,是可行的，大多数常用的晶振频率都在30MHZ以内。

散淡021

没有大师
连做老师都不行，互相交流共同提高。
102A只是比你先用吧了。

看你发的帖子，你的实战经验很丰富，这方面我得向你学习。

谢谢分享！

散淡021

这类低档表测高频电压不行，维修时整出各处的ＤＣＶ正常了，机器如还没工作，那就得跑交流信号，就得动用示波器。

你把频率档玩的这么熟，虽然无法确认交流信号的高低，但能确定有没有，可知道频率和占空比，这样在极大多数的情况下机器都能开始工作－－－－－很实用快捷的方法。

hc061218

我是一脸懵逼，完全不懂。

巍巍兴安

可以测到频率范围是38MHZ，惊奇！ZT-300AB蓝牙表也是同一方案，是否也可以呢

ekommade

散淡021 发表于 2020-6-18 18:10
没有大师
连做老师都不行，互相交流共同提高。
102A只是比你先用吧了。

你谦虚了！拜读过你许多帖子。

ekommade

散淡021 发表于 2020-6-18 18:10
没有大师
连做老师都不行，互相交流共同提高。
102A只是比你先用吧了。

大家多多交流！

ekommade

散淡021 发表于 2020-6-18 18:19
这类低档表测高频电压不行，维修时整出各处的ＤＣＶ正常了，机器如还没工作，那就得跑交流信号，就得动用示 ...

外出维修时在没有示波器的情况下，利用万用表来测量信号的频率和占空比，大概判断信号的有无，还是很有用的。

ekommade

巍巍兴安 发表于 2020-6-18 18:42
可以测到频率范围是38MHZ，惊奇！ZT-300AB蓝牙表也是同一方案，是否也可以呢

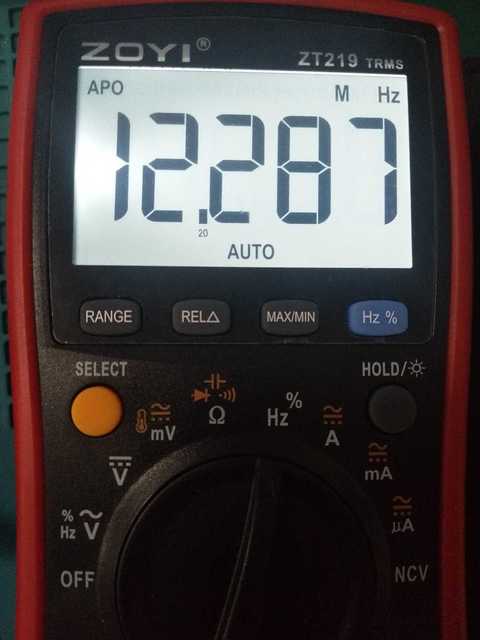

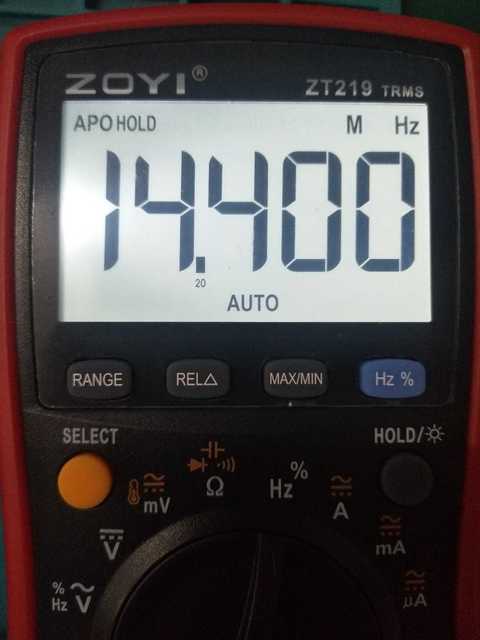

300AB没玩过，不知道'。219也是标称10MHZ的，实测可以达到15MHZ左右，X大约可以达到7.5MHZ,     219和X测频率在有些电路上不串联电容测不出来，非常不便，不如102A好用。如你手头有300AB,可以找电脑主板来试试，因为电脑主板的晶振信号幅度较大，容易测量。

jltzmy

不错，不错，学习了
