众仪ZT-A2全按键万用表拆解。

发表于 2020-6-23 00:11:28 | 显示全部楼层 |阅读模式

万用表
主题类别:	评测（详细）
仪表品牌:	众仪（ZOYI）
型号或关键字:	ZT-A2
显示字数:	其它

618拍的众仪ZT-A2全按键万用表。今天才收到货。

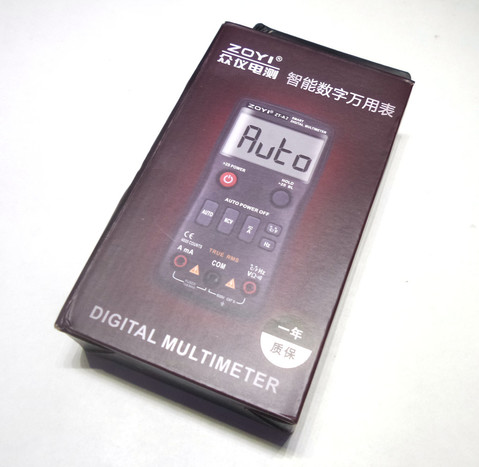

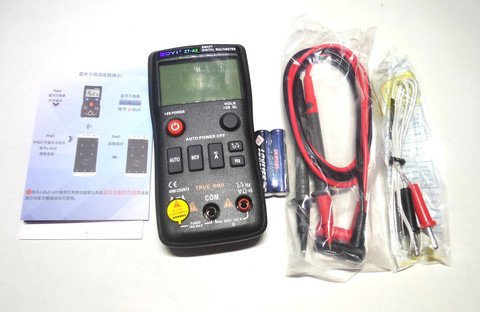

包装内物品。

看上去像极了mini版本的ZTX。

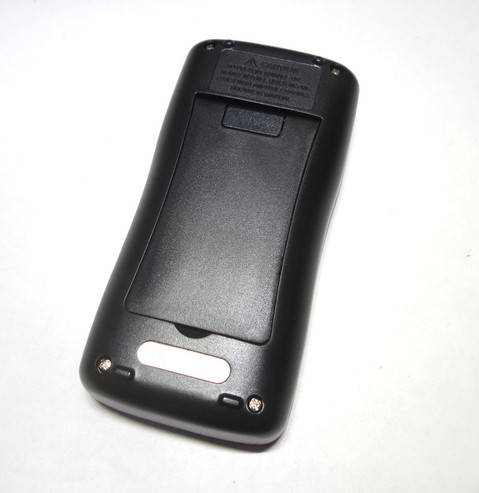

背面有支撑板。

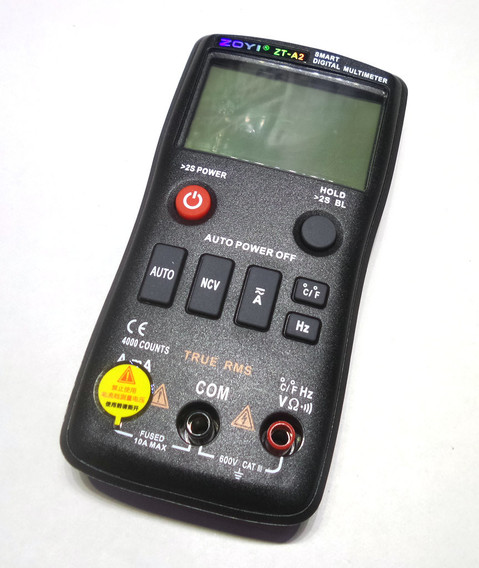

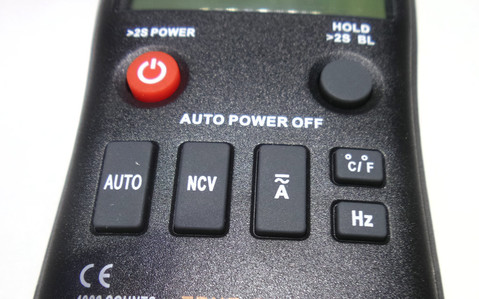

全按键表。

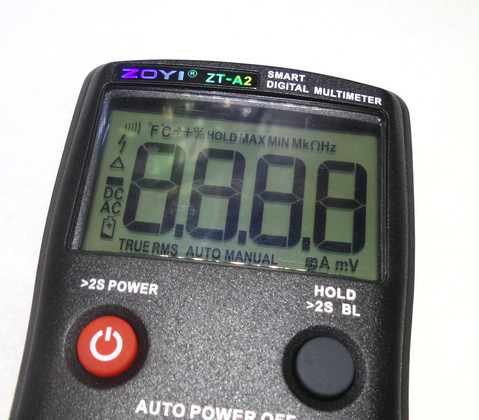

开机满显。

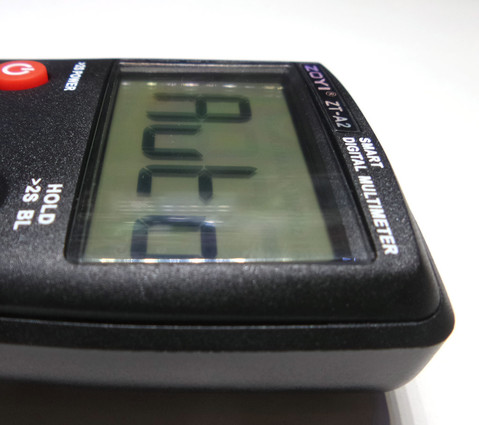

屏幕可是角度还可以。

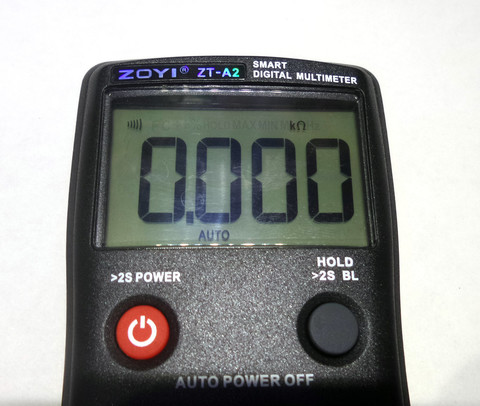

没有独立的通断档，自动挡测通断基本没法用。。。反应速度相当慢。。。

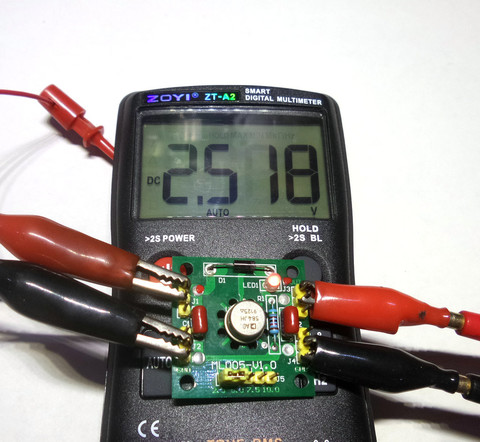

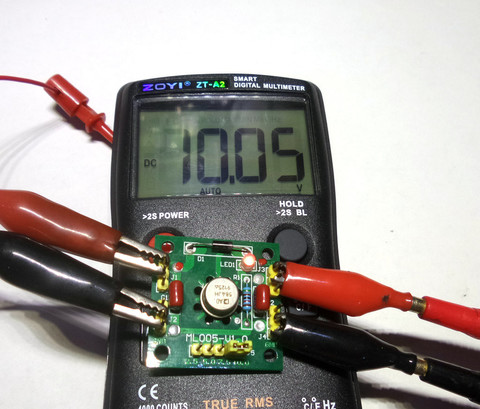

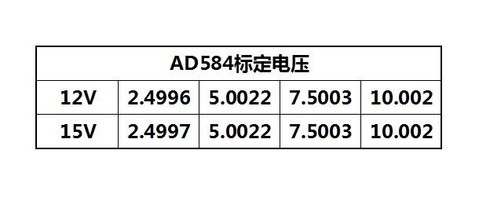

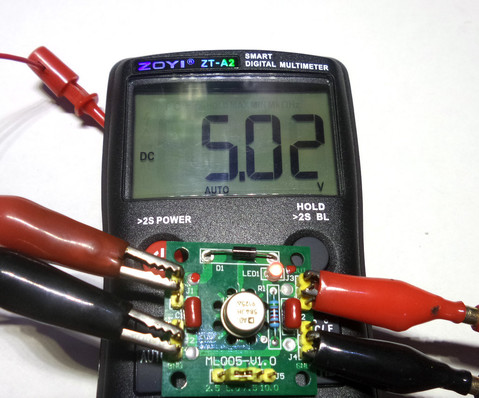

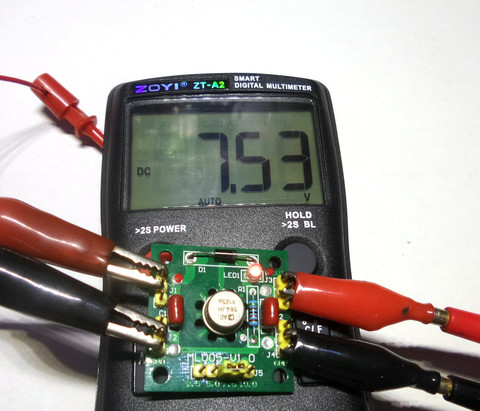

AD584测电压。


电压档读数普遍偏高。而且反应速度很慢。

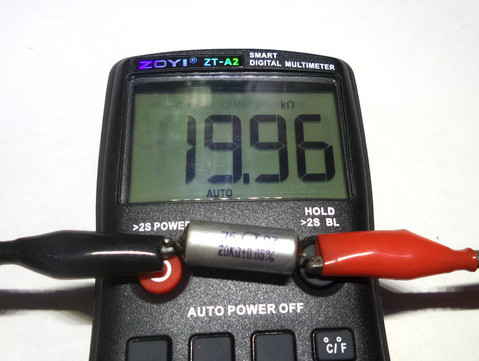

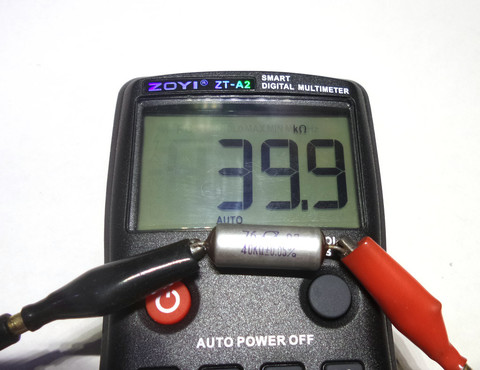

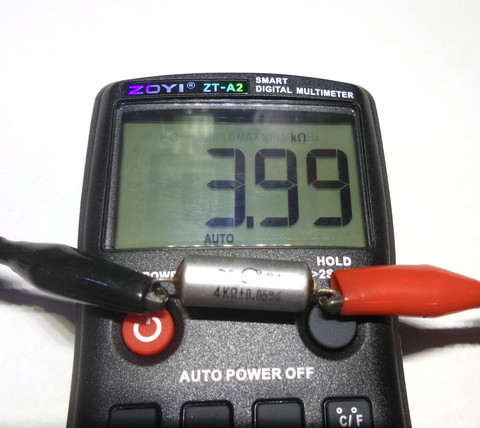

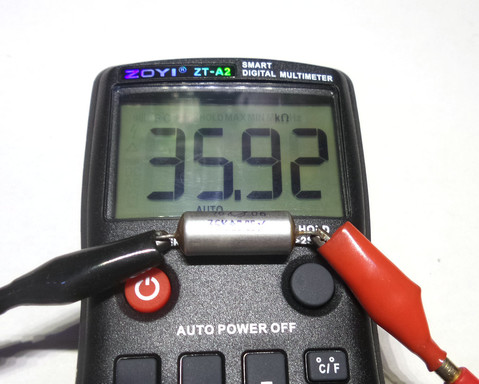

电阻测试。
测试电阻的时候反应还是很快的。

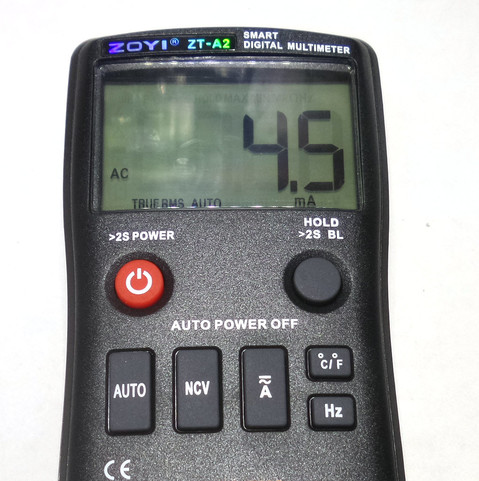

同样电流档反应速度也很慢。

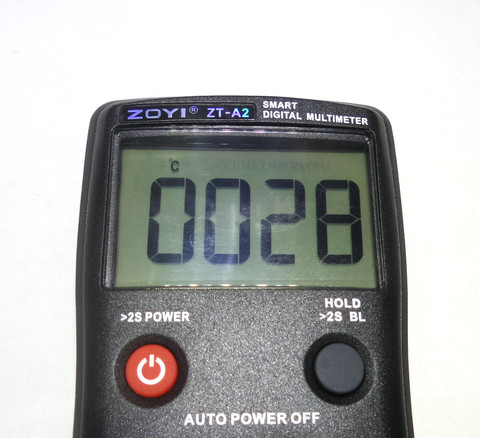

温度档。

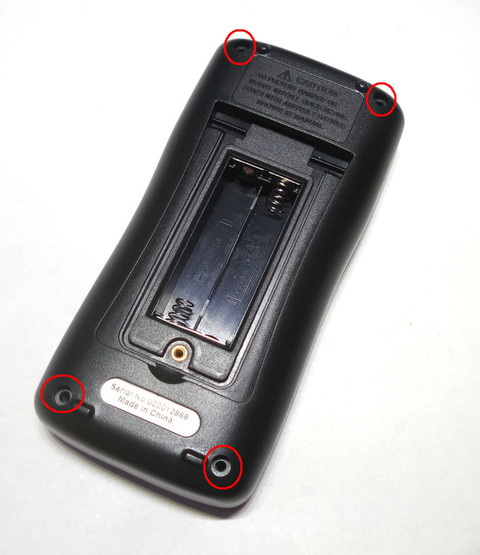

表背面四颗螺丝。

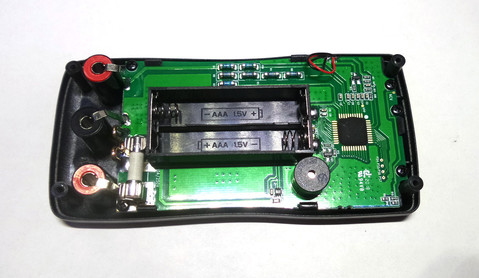

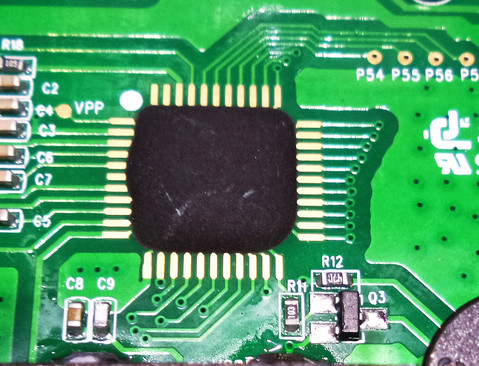

牛屎。。。

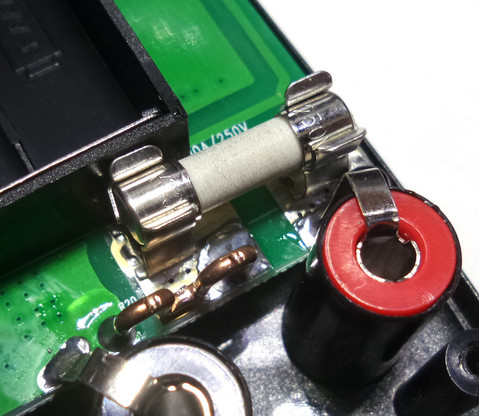

陶瓷保险管和取样电阻。

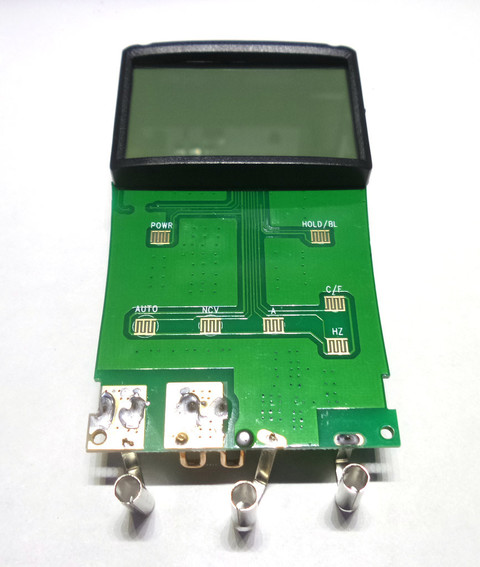

电路板正面什么零件也没有。

回复

发表于 2020-6-23 00:43:52 来自手机 | 显示全部楼层

佩服佩服，我们的还没到货，君已评测了，点赞点赞！

回复

发表于 2020-6-23 01:01:05 来自手机 | 显示全部楼层

没看到晶振呢，RC振荡难道？

回复

发表于 2020-6-23 05:56:05 来自手机 | 显示全部楼层

感谢分享

回复

发表于 2020-6-23 06:39:36 | 显示全部楼层

是7106芯片？

回复

发表于 2020-6-23 07:59:32 | 显示全部楼层

哈哈，谢谢分享

回复

发表于 2020-6-23 08:53:50 | 显示全部楼层

谢谢分享
要是有毫伏档我也拍个

回复

发表于 2020-6-23 09:39:37 | 显示全部楼层

谢谢分享！

回复

发表于 2020-6-23 20:23:54 来自手机 | 显示全部楼层

duron_ff202006 发表于 2020-6-23 01:01
没看到晶振呢，RC振荡难道？

估计跟102A, S4等型号的方案一样

回复

发表于 2020-6-23 21:30:27 来自手机 | 显示全部楼层

没有背光？正显版ztx？
