本帖最后由 光速飞行 于 2020-7-3 15:24 编辑

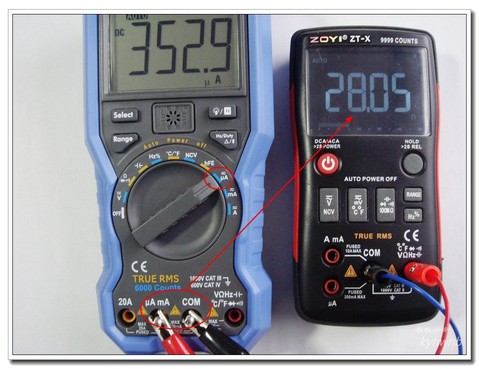

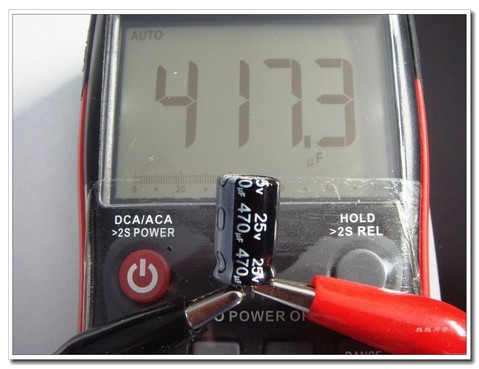

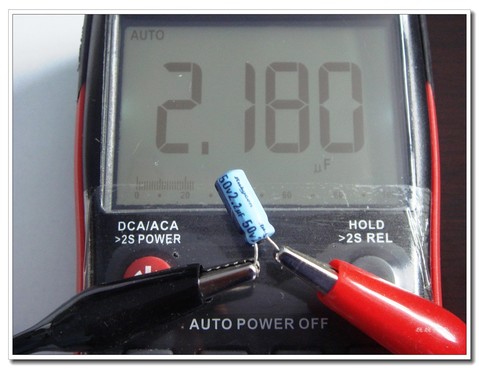

这个电桥默认是0.5%，校准0.3%，自己校一次比较好。
DIY数字电桥使用说明 许剑伟莆田十中 硬件版本V3.0 软件版本V5.3
DIY LCR数字电桥 测量范围： 电感200mH - 2000H 最小分辨率 0.01mH 电容200pF - 200mF 最小分辨率 0.01pF 电阻2000mΩ - 20MΩ 最小分辨率 0.1mΩ 副参显示范围： Q : 0.000 - 999.0 D : 0.000 - 9.999 θ: -179.0 - +179.0 相对测量：-99.9%～+99.9% 功能特性： ⑴ 主显1999.9计数，副显999.9计数
⑵ 测量频率：100HZ/1KHZ/7.8KHZ ⑶ 测量电压：0.2Vrms ⑷ 输出阻抗：40Ω ⑸ 基本精度：0.3% ⑹ LCR自动识别／手动测量 ⑺ 开路／短路校准补偿 主参显示：
Cp: 电容并联模式
Cs: 电容串联模式
Lp: 电感并联模式
Ls: 电感串联模式
Rp: 电阻并联模式
Rs: 电阻串联模式
副参显示：
Q: 品质因素
D: 损耗因素
θ: 相位角
Rp: 等效并联电阻

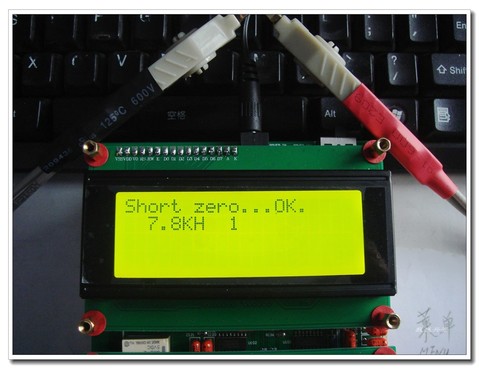

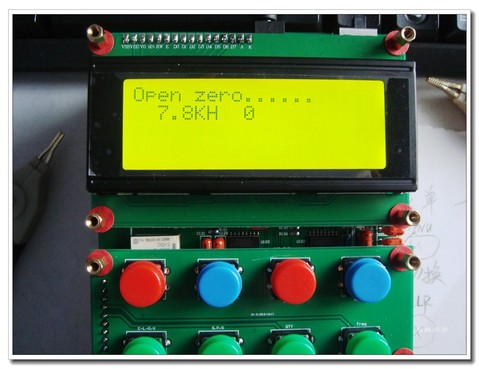

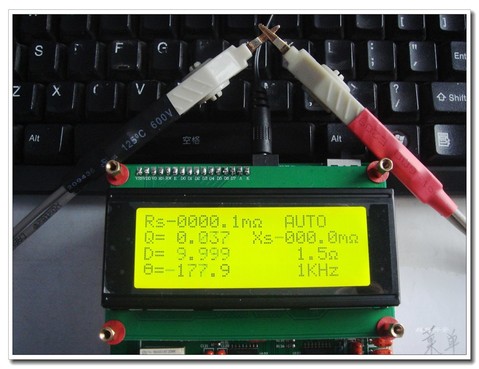

ESR: 等效串联电阻 Xp: 等效并联电抗 Xs: 等效串联电抗 操作指南： 1、自动测量 当仪器开机后，默认状态为自动识别模式（AUTO），默认测量频率为1KHz。 在自动模式下仪器自动识别被测物阻抗特性，自动选择L、C或R的主参数极其合适的串并联模式。 自动测量模式时，串并联方式依据被测物阻抗大小而定，阻抗较高时(>10KΩ)选择并联方式，阻抗较低时(<10KΩ)选择串联方式。 2、L／C／R 模式测量参数 1)主参数选择，在开机状态下默认AUTO，按下“模式(X)”键参数依次被选中为“AUTO →AUTO-C → AUTO-L → AUTO-R → AUTO” 2)副参数选择，测量模式下按“数值(R)”键切换副参“Q、D、θ、ESR（Xs）” 注1：串联模式为“ESR”,并联模式为“RP”， Xs／Xp仅在主参数R（电阻）时被激活。 注2：副参数选择功能仅仅存在于1602屏的版本。2004屏可以显示所有副参，无需切换。 3、串并联测量模式选择，在相应的主参模式下按下“保存(L)”键【2004屏程序此功能键是“数值(R)”键】，参数依次被选中为“AUTO-<C\L\R> → P → S →AUTO-<C\L\R>”。 4、测量频率，本电桥提供3个频率测试点：100HZ/1KHZ/7.8KHZ 开机默认频率为1KHz，按下“频率（F）”键可以选择不同的频率点测量“1KHZ →7.8KHZ →100HZ →1KHZ”。 5、开路／短路校准补偿，测量夹开路或短路状态下按“归零(C)”键可进行扫频开路／短路校准补偿。 6、高级模式【1602屏】，在AUTO（全自动测量模式）下按“保存(L)”键可进入此模式，退出此模式按“保存(L)”键。 高级模式【2004屏】，任意测量模式下按“保存(L)”键可进入此模式，退出此模式按“保存(L)”键。 高级模式状态下，“量程（RNG）”键可用，切换范围“40R →1K → 10K →100K →40R”。 第一行显示如下内容： 手动模式标识、 并串联标识、阻抗-电抗 第二行显示如下内容： 测量频率缩写、 主量程缩写、电容（电感）测量值、Q值 以上内容是1602屏高级模式。 2004屏可以显示更加详细的信息而不仅仅是缩写，内容同上。 7、相对测量 在测量模式状态，按下“参数(Q)”键，将会记录下当前测量值并进入相对测量模式，再次按下“参数(Q)”键，或者模式切换等，会退出相对测量。在相对测量模式下，副参会显示被测物于记录值的相对误差，表示方式是百分比。 表示范围是：-99.9%～+99.9% 8、校准模式，按下“菜单（menu）”键进入主菜单。然后按下“量程（rng）”键进入校准模式 退出校准模式方法：按下“菜单（menu）”键进入主菜单，然后按下“模式(X)”键返回测量模式。 在校准模式下 参数（Q） 、频率（F），这2个键是选择校准项目使用的。 模式(X)、数值（R），这2个键是+-校准参数值。 “保存(L)”键：保存校准结果，校准完毕后必须按“保存(L)”键，否则校准结果将不被存储。 “归零(C)”键：用于清除当前校准项的数值。连续按下5次，会加载默认校准值。 注：校准模式下，模式(X)、数值（R）长按可以快速加减校准值。 本LCR数字电桥可以选用2种屏幕。 LCD1602屏 能够同时显示16x02即32个字符。 LCD2004屏 能够同时显示20x04即80个字符。 打开电源第一屏显示LCR数字电桥作者信息： file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image002.jpg 许剑伟，莆田，2012 然后进入工作状态： 1602屏幕 file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image003.gif 1602主屏实物图 file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image005.jpg 2004屏幕 file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image006.gif

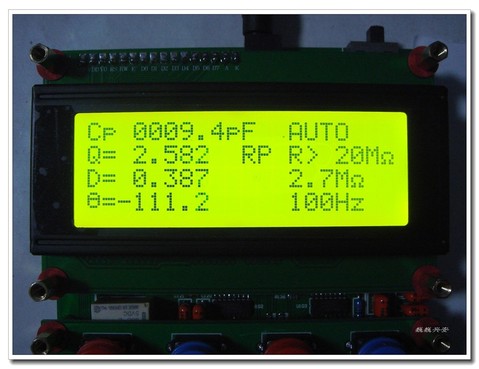

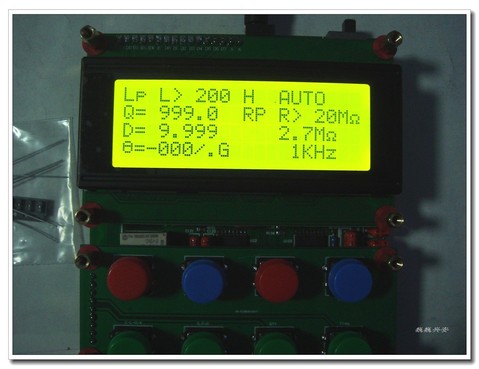

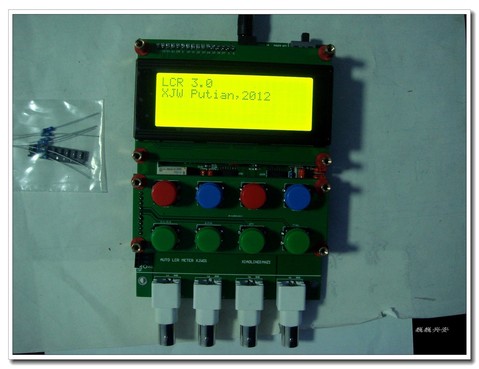

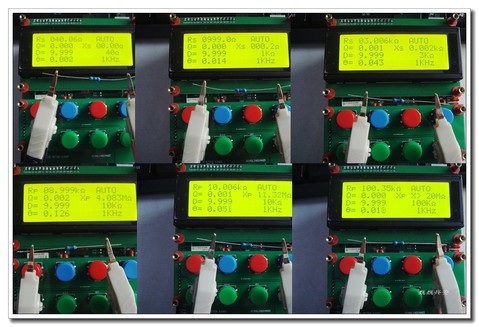

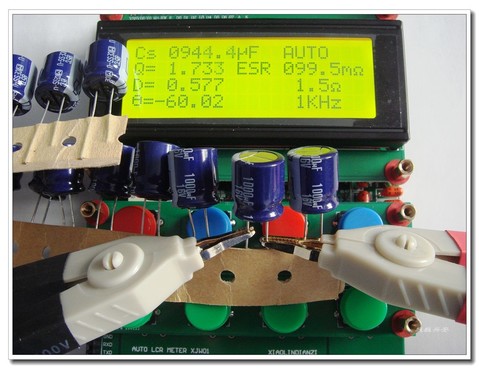

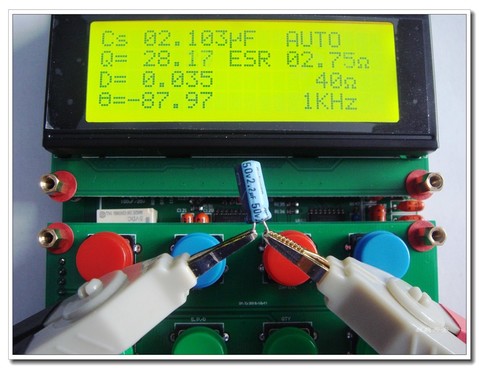

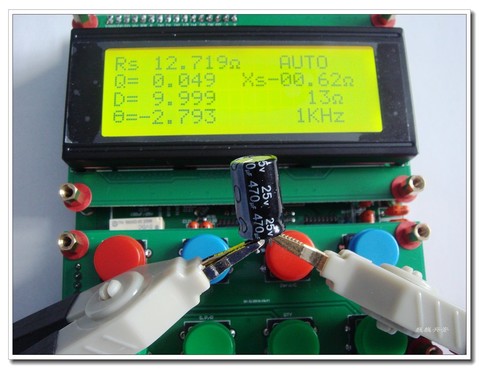

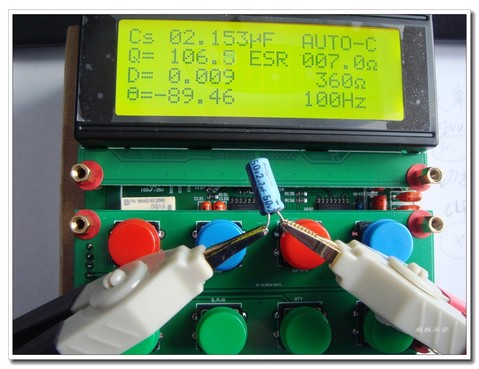

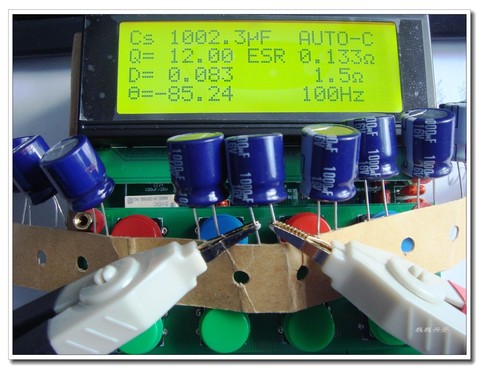

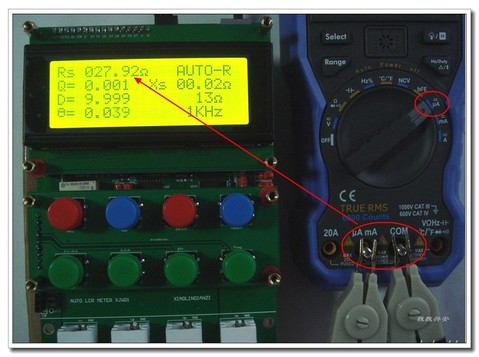

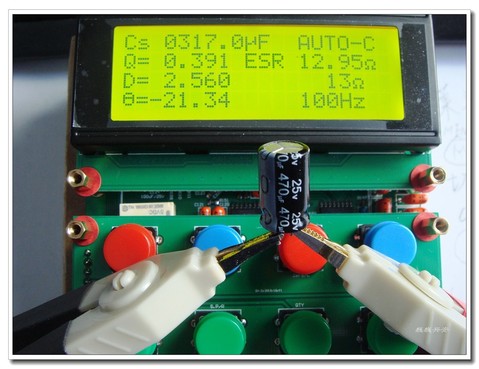

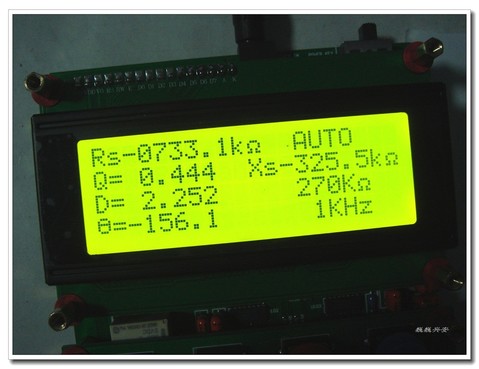

LCD2004屏幕实物图 file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image007.gif

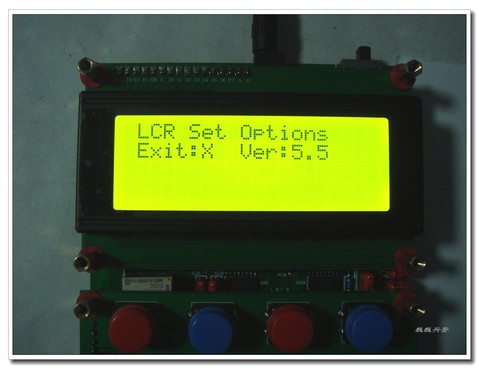

设置菜单： 按下“菜单（menu）”键显示如下内容： file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image008.gif 在本界面下： 返回测量模式按“模式(X)”键。 进入校准设置按“量程(Rng)”键。 在校准设置中会显示如下项目：

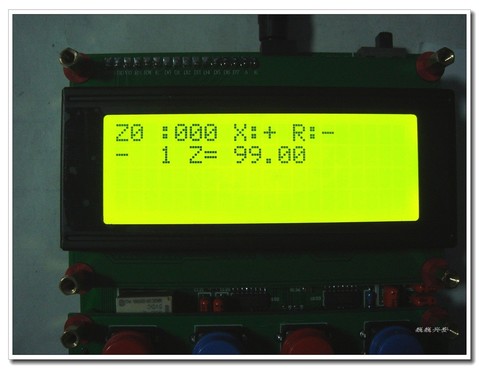

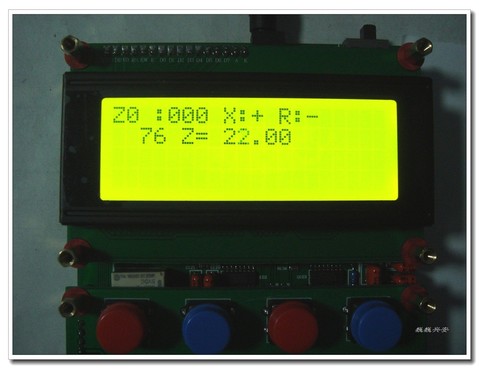

"Z0:000"【100Hz 零点校准】 校准至0 "Z1:000"【1kHz 零点校准】 校准至0 "Z2:000"【7.8kHz 零点校准】 校准至0 "R1: 40"【V/I变换器下臂电阻 40R校准】 接入40R电阻，校准至电阻标称值 "R1X:40"【 40R相位】 校准至相位0 "ak: 25"【AD非线性校准】 12年1月份的STC片子AK取值5至30之间。接入25欧电阻校准（通常置零） "R2: 1k"【V/I变换器下臂电阻 1K校准】 接入1K电阻，校准至电阻标称值 "R2X:1k"【 1k相位】 校准至相位0 "R3:10k"【V/I变换器下臂电阻 10K校准】 接入10K电阻，校准至电阻标称值 "R3X:10k"【 10k相位】 接入10K电阻，调到电容视值为开路残余电容。 (须校准，约为3) "R4:.1M"【V/I变换器下臂电阻 100K校准】 接入100K电阻，校准至电阻标称值 "R4b:.1M"【7.8kHz频率100k档幅度校准】 接入100K电阻，校准至电阻标称值，原版说明书推荐置零 "R4X:.1M"【 100k相位】 接入100K电阻，调到电容视值为开路残余电容。 (须校准，约为48左右) "G1: 3k"【运放3倍增益校准】 接入3K电阻，校准至电阻标称值 "G1X:3k"【3倍档相位】 接入3K电阻，调到电容视值为开路残余电容。 (须校准，约为36左右) "G2: 9k"【运放9倍增益校准】 接入9K电阻，校准至电阻标称值 "G2b:9k"【7.8kHz频率9倍档幅度校准】 接入9K电阻，校准至电阻标称值，原版说明书推荐置零 "G2X:9k"【9倍档相位】 接入9K电阻，调到电容视值为开路残余电容。 (须校准，约为34左右) "phX:1k"【1kHz以下相位校准】 原版说明书推荐置零

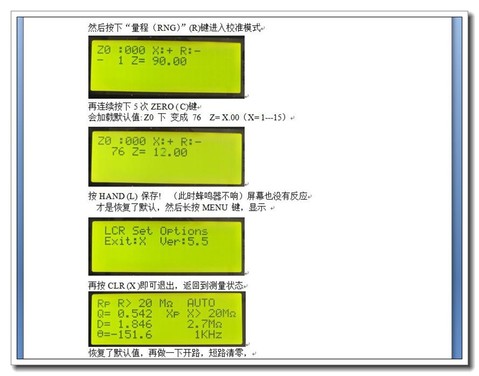

进入校准菜单后，用Q（向左）或F（向右）键切换各参数。X和R键是加、减数字。 校准默认值：连续按5次C键（要刚好5次）恢复为默认值，再按L键保存。首次校准，须恢复为默认值。 phX、R4b、G2b是特殊校准项，建议置零。 校准顺序：黑色项目 红色项目 蓝色项目。 校准完成后，务必安下L键保存。然后按“菜单（menu）”键、返回主菜单，按“模式(X)”键、退出。 注：校准模式下，模式(X)、数值（R）长按可以快速加减校准值。
没粘得齐上文件
DIY数字电桥使用说明V3.0.rar
(77.38 KB, 下载次数: 216)
|
