电子烟专用芯片

5448

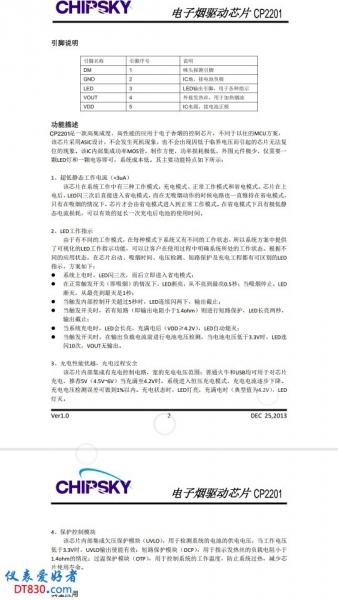

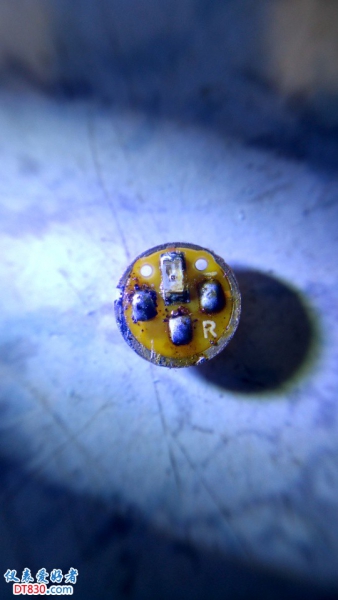

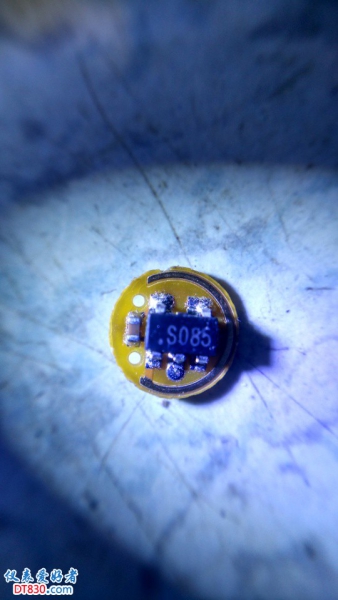

冲着电池去买的电子烟，二十块钱包邮四十个，电池拆出来后，芯片没舍得扔，后来一查资料，发现这个芯片还有用处。比如今天发现的充电功能。芯片输入4.5--6V，输出4.2（±1％） ，精度不算很高，电流也不算很大，但是贵在外围简单，体积小。整个芯片外围就一个LED指示灯，一个电容。

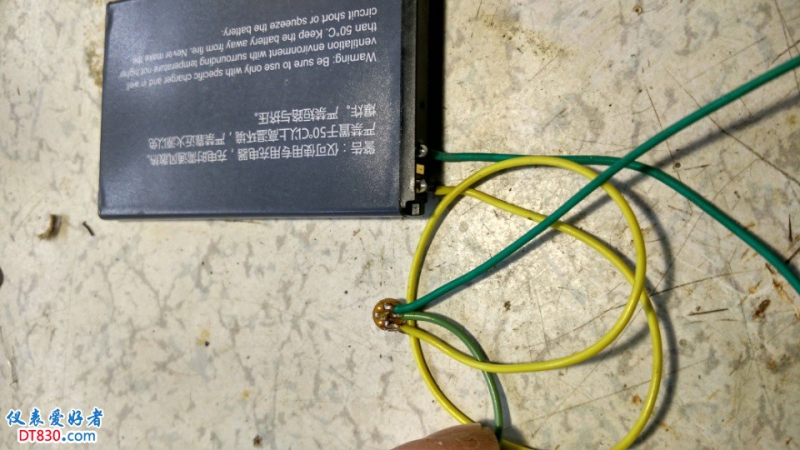

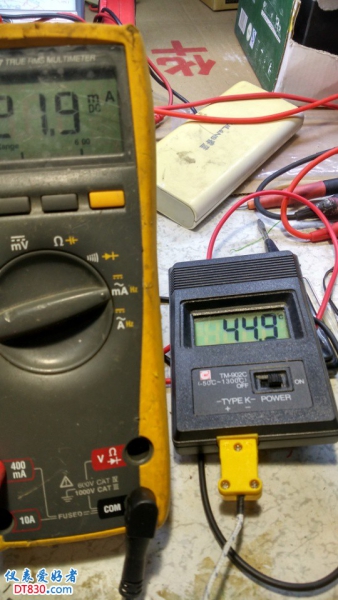

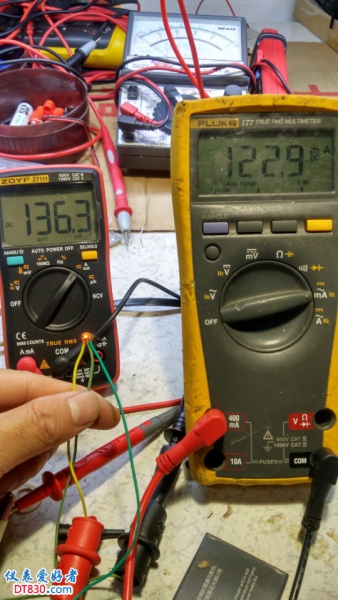

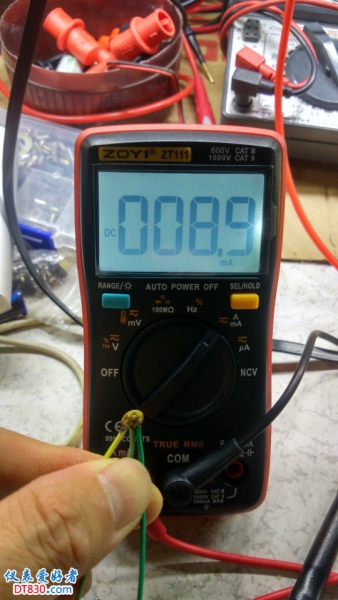

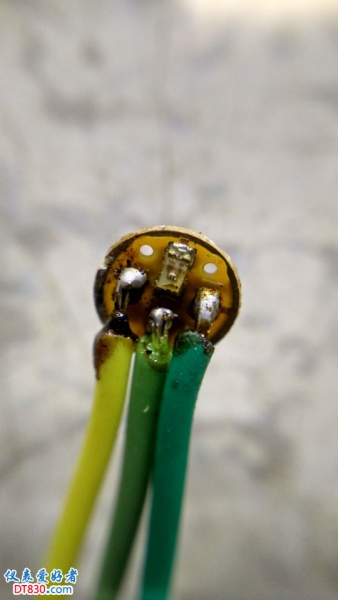

如图所示，左侧接电池正，中间接5V电源正，右侧是电池和电源负。空载8毫安，充电电流130毫安，温升20度左右。
很简单的电路，对于放置到一些小地方的电池做充电器，比4056或者4057小巧很多。

5448

手机发帖，图序又乱。

wgsd

真够小的，充电精度不错了。

亚历山大

这个真好，俺以前买了一盒，哪天拆来耍耍

喜欢就好

学习了，谢谢楼主分享！
