AD588BQ电压与负载调整率仿真

wgsd

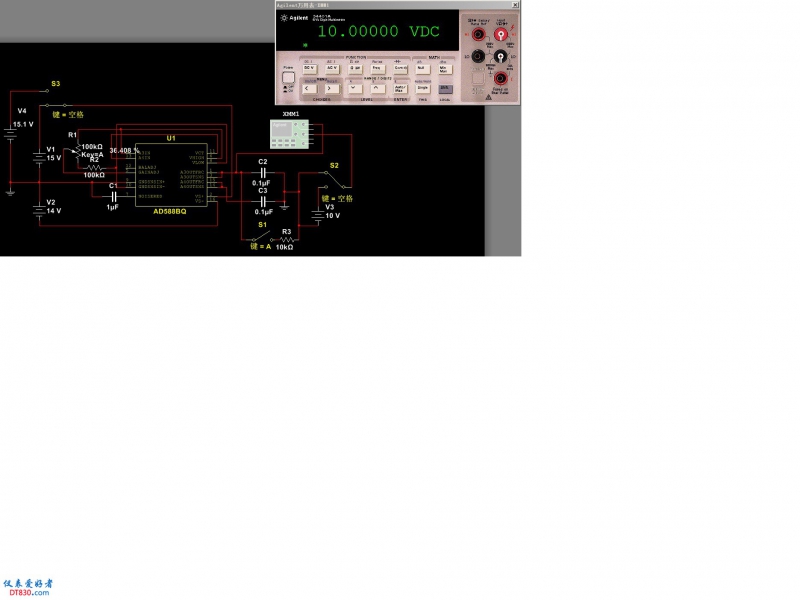

AD588BQ做正5V、10V输出时，对电源电压的正电还是较敏感的，当其从15V变到15.01时，输出电压从10.000000364V变到10.00000242V。如果15V变到15.1V，输出电压从10.00000V变到10.00002V。
但是，负电源电压15V变到14V，输出电压基本没变，就是说当做正5V、10V输出时，负15V电源电压的稳定性可不考虑。

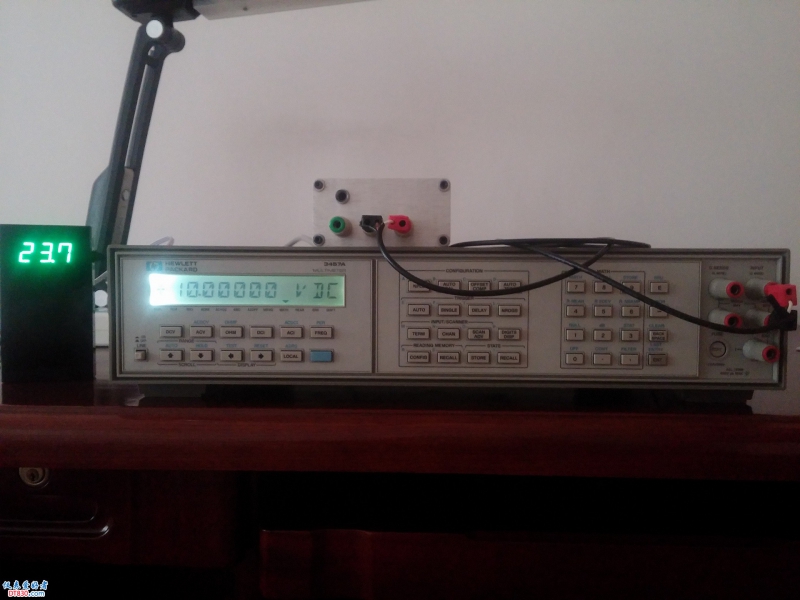

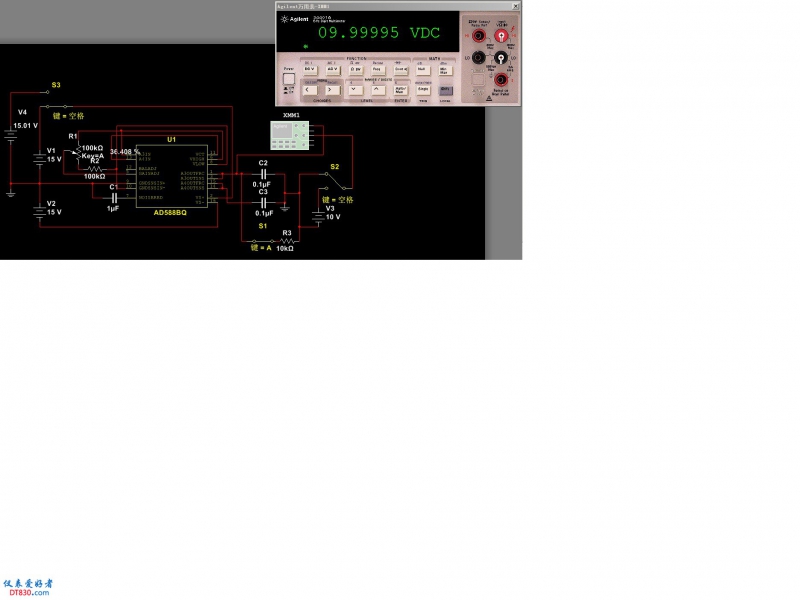

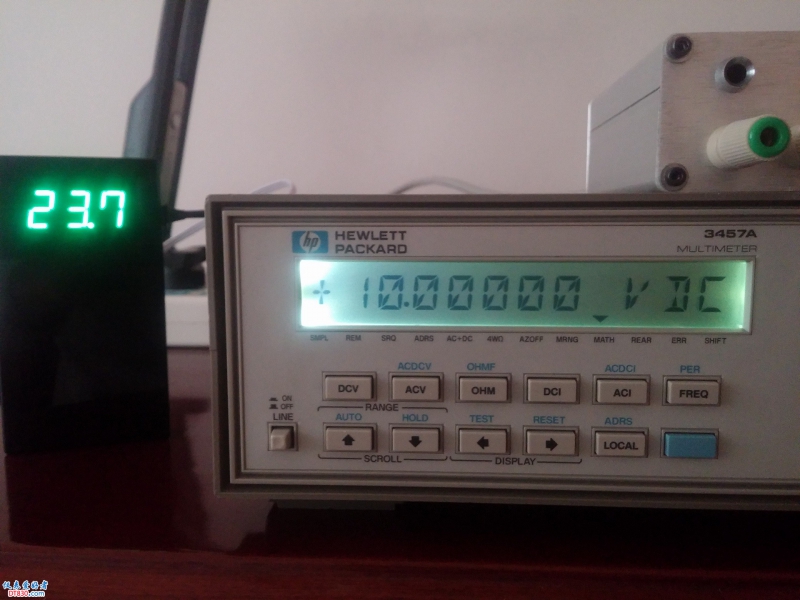

再看它的负载率，当10V输出接入10K欧的电阻时，电压下降了50微伏，实物测量，接入10K电阻也下降了近40微伏。如接入100K电阻，仿真下降小于10微伏（在5微伏左右），与实际测量也基本吻合。（因实物测量超出了6位半表的显示，所以其结果是提取表内存储器的平均值）

wgsd

光速飞行

很好啊，一边仿真，一边调电路。

乐在其中110

有高位表就是好。

wgsd

乐在其中110 发表于 2017-11-7 00:10
有高位表就是好。

很多人宁愿花上千元买个4位半手持表，也不愿花千元买个高位台表。
