老胜利VC97，2007年的三伏供电求图纸

wgsd · 发表于 2022-4-5 10:23:00

没有这表，把图片发上来才便于大家回复。网上搜线路图不难吧。

qjf11 · 发表于 2022-4-5 10:35:50

本帖最后由 qjf11 于 2022-4-5 10:37 编辑

换的是国产还是进口芯片？焊接是否OK？VC97用的是FS9711？这个确认吗？我记得是老版本是FS9721_LP1，新版本是DM1106BEN.

qjf11 · 发表于 2022-4-5 10:41:52

2007年，V6.3,是FS9721,非FS9711.

ffc777 · 发表于 2022-4-5 21:14:50

学习一下

wgh1027 · 发表于 2022-4-6 08:22:34

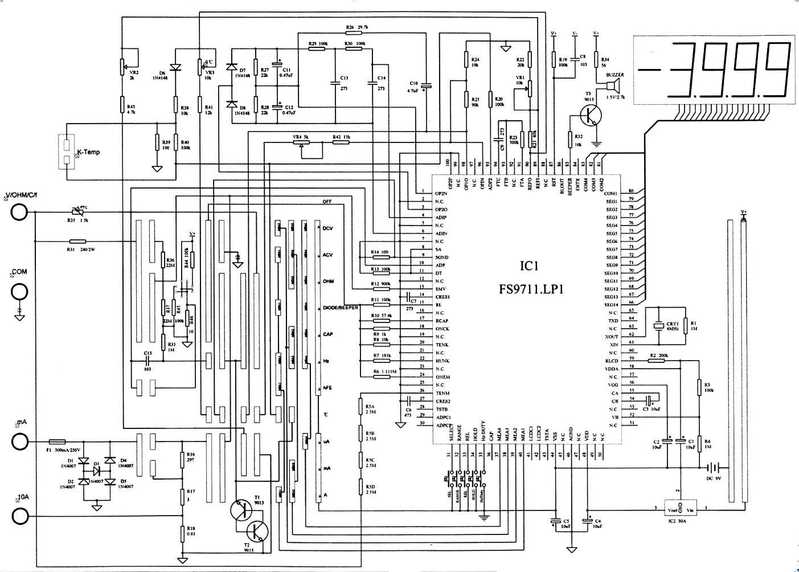

看看这个

wgh1027 · 发表于 2022-4-6 08:25:47

9V电池其实也是降压到3V来用的

勇闯沙滩 · 发表于 2022-4-6 08:42:13

15楼图纸很有用。

qjf11 · 发表于 2022-4-6 15:12:25

还是要楼主上传一下照片，记得表的PCB上印有IC型号的。老VC97最早的版本(大概2000年左右）是用FS9711的.

ll407162436 · 发表于 2022-4-7 08:43:57

qjf11 发表于 2022-4-5 10:41
2007年，V6.3,是FS9721,非FS9711.

换了国产的FS9721 档位都对不上咯

ll407162436 · 发表于 2022-4-7 08:44:30

wgh1027 发表于 2022-4-4 18:06
调节没反应是不是电位器坏了呢

测量了是好的
