ZT-225调校

pavlik222 · 发表于 2023-3-22 23:23:24

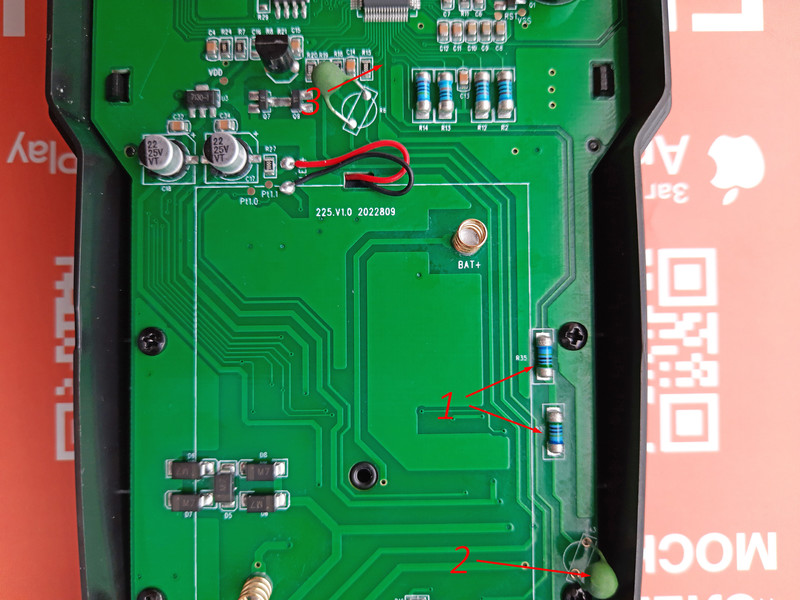

你好，wgsd。抱歉我的中文不好-这是机器翻译。我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。 +18 度时，万用表显示 DC 非常准确。和我的 Richmeters RM219 一样准确。您能否详细说明 ZT-225 中哪些电阻具有热漂移 - R35 和 R37（两个电阻加起来高达 10 MΩ）？在这些电阻之前，电路中有一个“3B DMZ”热敏电阻，标称值为1kΩ（R43）。我猜对了吗？你把 10 kΩ 热敏电阻和 36 kΩ 电阻放在哪里？之后我需要校准万用表吗？ ZT-225电路与Richmeters RM219电路非常相似，只是电路中没有热敏电阻。 RM219 可以“煮沸”，但不会有热漂移——它在任何温度下都是准确的。预先感谢您的回复。真挚地。保罗。

pavlik222 · 发表于 2023-3-22 23:59:53

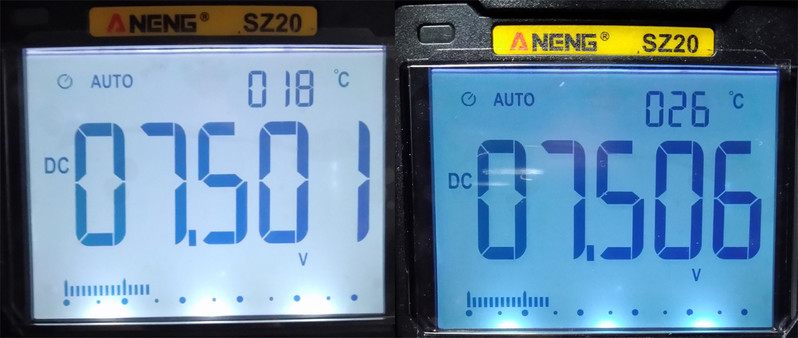

你好，wgsd。抱歉我的中文不好-这是机器翻译。我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。 +18 度时，万用表显示 DC 非常准确。和我的 Richmeters RM219 一样准确。

pavlik222 · 发表于 2023-3-23 16:47:13

你好，wgsd。感谢您对 ZT-225 的评论。抱歉我的中文不好-这是机器翻译。我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。 +18 度时，万用表显示 DC 非常准确。和我的 Richmeters RM219 一样准确。您能否详细说明 ZT-225 中哪些电阻具有热漂移 - R35 和 R37（两个电阻加起来高达 10 MΩ）？在这些电阻之前，电路中有一个“3B DMZ”热敏电阻，标称值为1kΩ（R43）。我猜对了吗？你把 10 kΩ 热敏电阻和 36 kΩ 电阻放在哪里？之后我需要校准万用表吗？ ZT-225电路与Richmeters RM219电路非常相似，只是电路中没有热敏电阻。 RM219 可以“煮沸”，但不会有热漂移——它在任何温度下都是准确的。预先感谢您的回复。真挚地。保罗。

pavlik222 · 发表于 2023-3-23 16:47:53

你好，wgsd。感谢您对 ZT-225 的评论。抱歉我的中文不好-这是机器翻译。我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。 +18 度时，万用表显示 DC 非常准确。和我的 Richmeters RM219 一样准确。您能否详细说明 ZT-225 中哪些电阻具有热漂移 - R35 和 R37（两个电阻加起来高达 10 MΩ）？在这些电阻之前，电路中有一个“3B DMZ”热敏电阻，标称值为1kΩ（R43）。我猜对了吗？你把 10 kΩ 热敏电阻和 36 kΩ 电阻放在哪里？之后我需要校准万用表吗？ ZT-225电路与Richmeters RM219电路非常相似，只是电路中没有热敏电阻。 RM219 可以“煮沸”，但不会有热漂移——它在任何温度下都是准确的。预先感谢您的回复。真挚地。保罗。

pavlik222 · 发表于 2023-3-23 16:50:05

wgsd 发表于 2022-12-11 12:35
我也是仿制38度论坛的，那里有原始质料。

你好，wgsd。感谢您对 ZT-225 的评论。抱歉我的中文不好-这是机器翻译。我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。

散淡021 · 发表于 2023-3-24 20:48:49

谢谢分享

留着慢慢学习

43545 · 发表于 2023-3-24 20:58:54

pavlik222 发表于 2023-3-23 16:47
你好，wgsd。感谢您对 ZT-225 的评论。抱歉我的中文不好-这是机器翻译。我买了一个 Aneng SZ20 并遇到了 ...

ZT-225使用的取样电阻都是15ppm的低温飘电阻 ,请检查基准源的温飘有没有变化。

pavlik222 · 发表于 2023-3-24 21:32:50

43545 发表于 2023-3-24 20:58
ZT-225使用的取样电阻都是15ppm的低温飘电阻 ,请检查基准源的温飘有没有变化。 ...

我用吹风机加热电阻器 R35 和 R37，万用表读数上升。

pavlik222 · 发表于 2023-3-24 21:34:05

抱歉，我不知道帖子要经过长时间的审核。我写了很多重复的帖子。如何删除它们？我没有看到“删除”或“垃圾箱”按钮。

wgsd · 发表于 2023-3-24 21:53:12

pavlik222 发表于 2023-3-23 16:50
你好，wgsd。感谢您对 ZT-225 的评论。抱歉我的中文不好-这是机器翻译。我买了一个 Aneng SZ20 并遇到 ...

你好，不好意思，刚看到，恭贺你的219非常稳定。你的SZ20温漂不能简单的换热敏电阻，那样会漂的更大，我是换了基准ICL8069后，出现了负温漂，就是温度越高电压越小，所以才在那两个5 MΩ的电阻中间串了个热敏电阻。
你这种情况应该找温漂更大的两个5 MΩ电阻替换原机的5 MΩ电阻，这样才能抵消温漂。换后测试温漂满意了，再重新校准才可以。
表的温漂主要是基准（ICL8069）和那两个5 MΩ电阻，其它电阻因为阻值比较小温漂也就比较小，影响会很小。

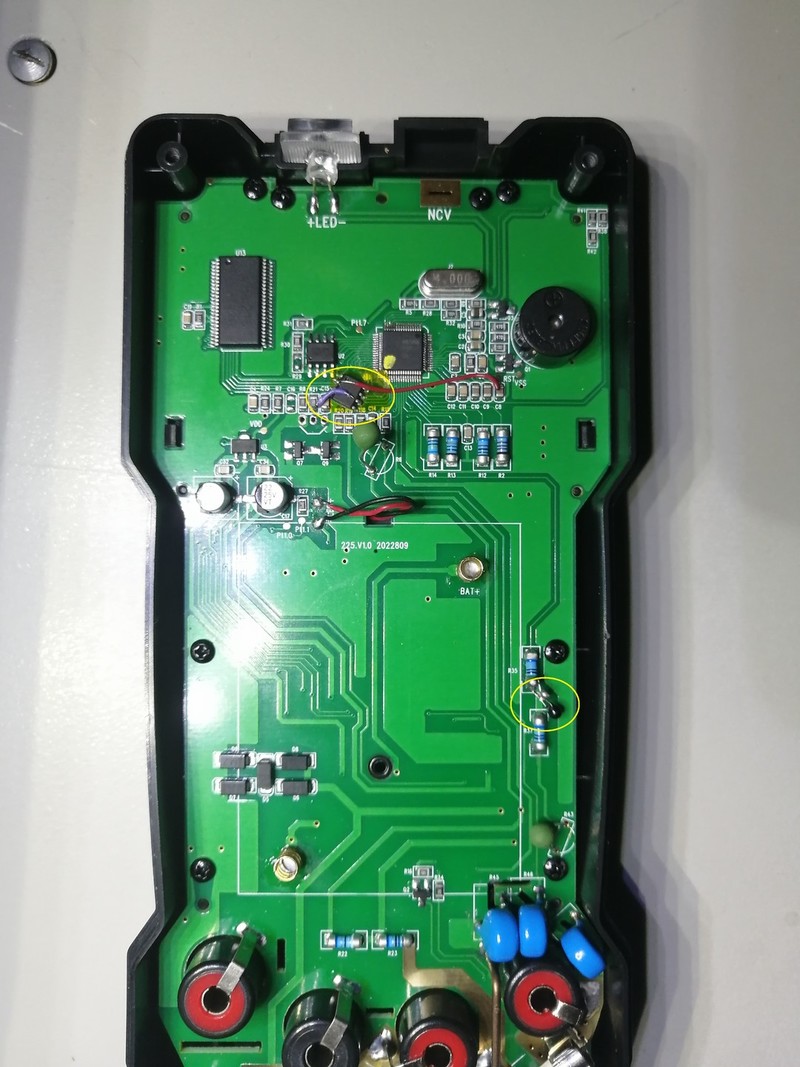

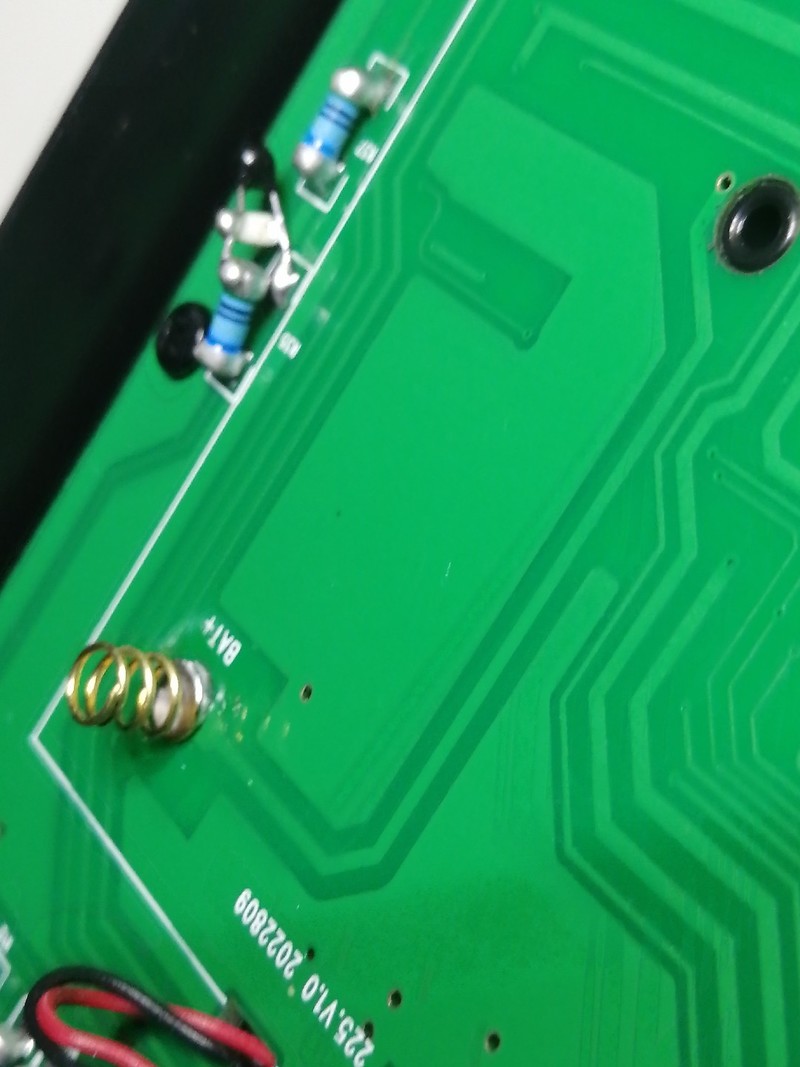

我的说法不专业，只是业余玩玩，有不明白和不对之处欢迎指正或相互交流。附上我的225换基准和加热敏电阻图。
