vc890恒温改造

wgh1027 · 发表于 2022-12-1 00:19:39

谢谢分享

勇闯沙滩 · 发表于 2022-12-1 07:08:15

谢谢分享。

hymyfzgs · 发表于 2022-12-1 10:11:38

谢谢楼主分享

zhangwj98 · 发表于 2022-12-1 11:59:39

谢谢分享！

ythtlqqm · 发表于 2022-12-1 14:41:33

生命在于折腾，

支持折腾，

abpyu · 发表于 2022-12-2 13:54:07

有没有试过35度环境和11度环境不加温情况下的测量结果？
温漂到底多大？

ftr315 · 发表于 2022-12-4 09:17:18

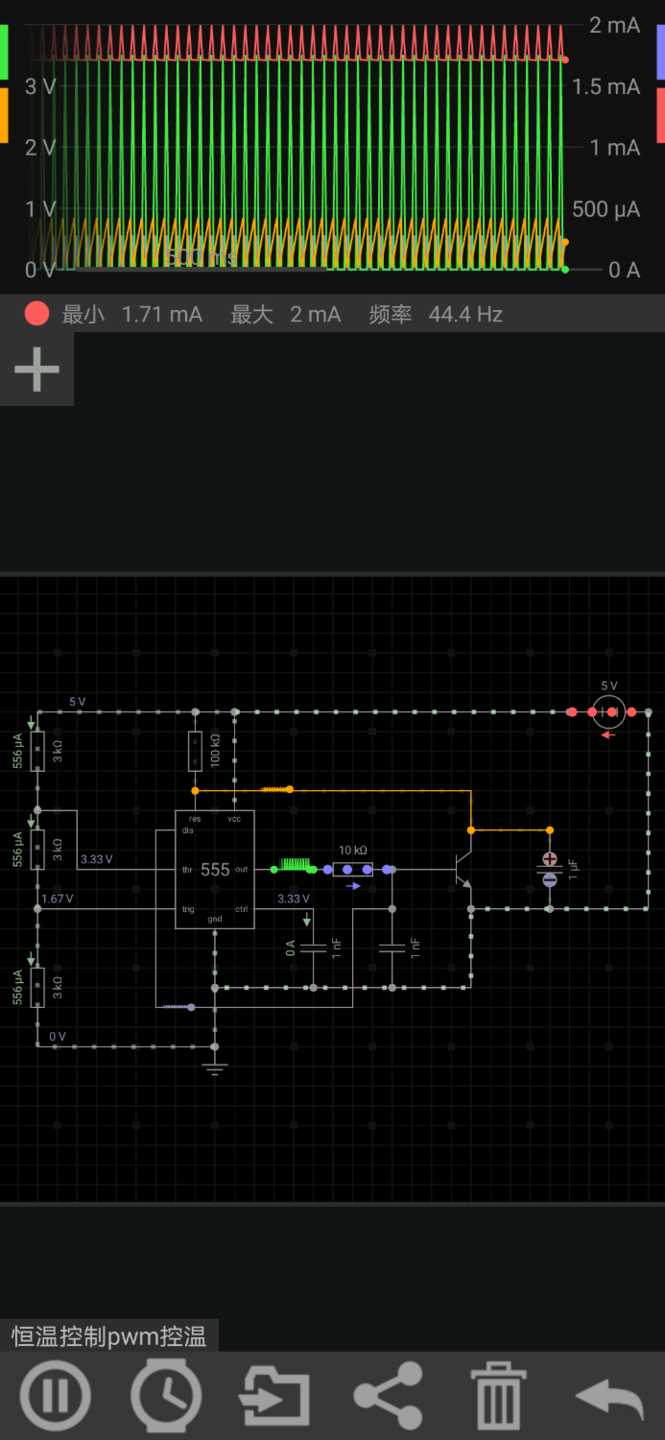

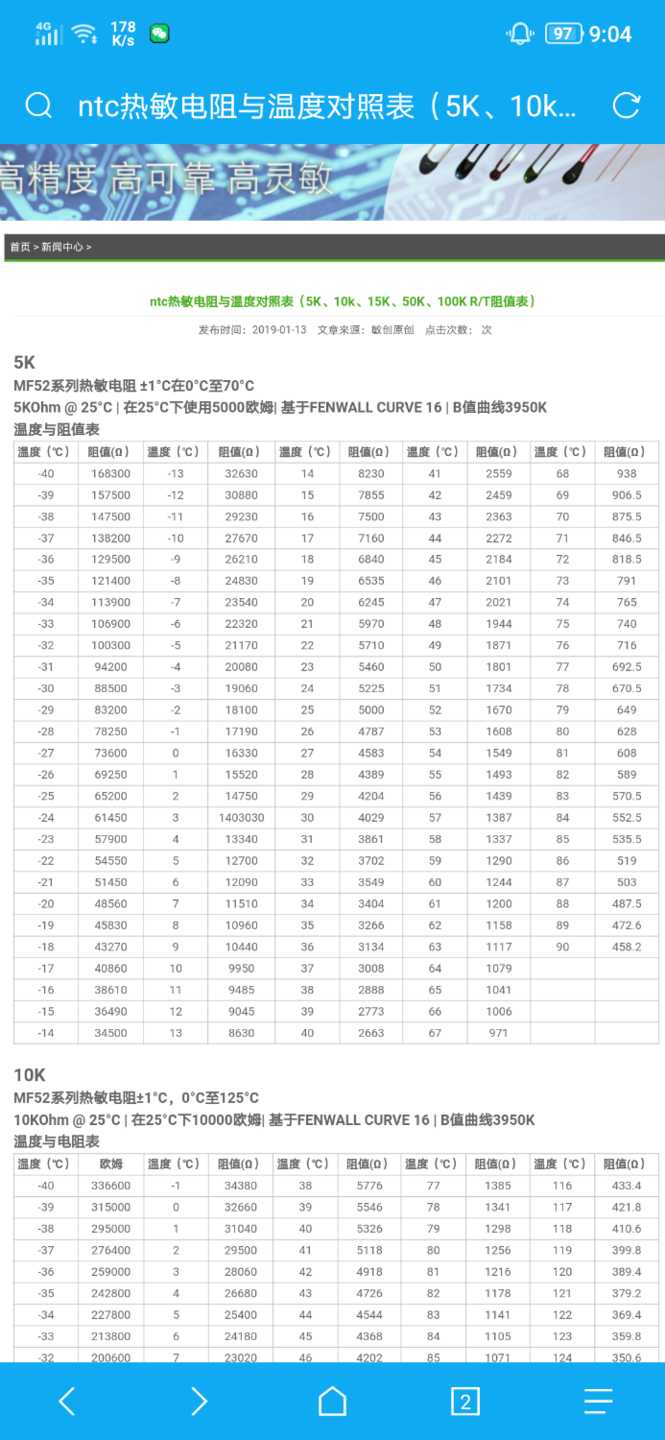

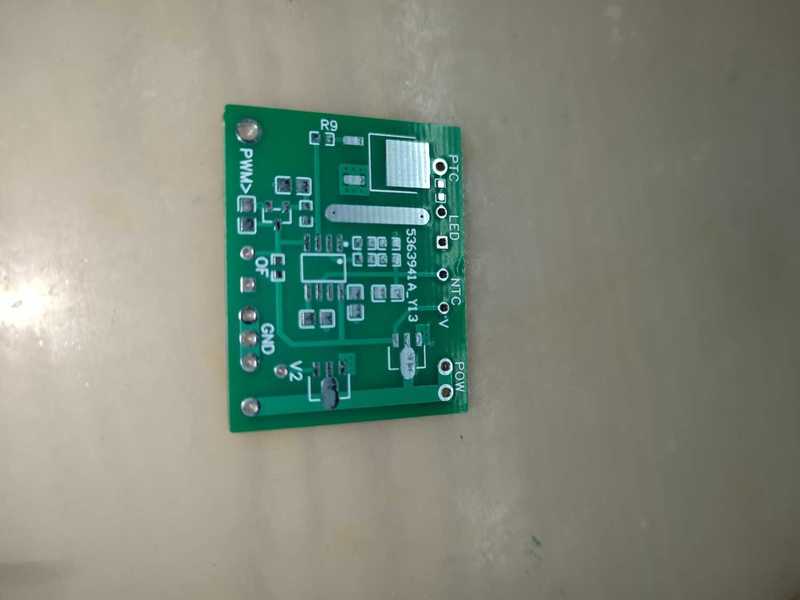

再改良下控温电路可以兼容更多的发热片 2.6脚温度上下限去掉电位器，按照ntc对照表找到想要恒温多少温度，如3266R对应35度。就把左边三个3k电阻换成3266R的注意找不到一样的 2脚那个电阻不能大于7脚的。右边是pwm控制输出。三极管边那个1uf的电容是调占空比的，3脚输出直接引出可以接发热丝的开关管（没画）。采样pwm控制的好处是发热芯电流有大有小，调节占空比可以限制发热芯的工作电流。实际电路要根据三极管特性及电源电压改动下右边的振荡电路。

ftr315 · 发表于 2022-12-4 09:27:57

abpyu 发表于 2022-12-2 13:54
有没有试过35度环境和11度环境不加温情况下的测量结果？
温漂到底多大？

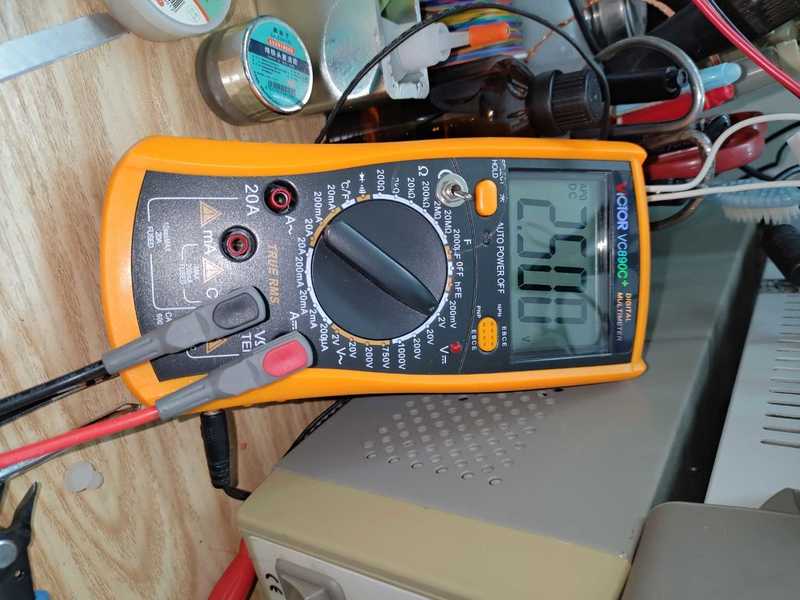

没系统性的对比过，不过表在20度时校准过一次。今天4度。测量结果偏高。没开恒温。准备自己制作发热片在等发热丝。之前测试过可以稳定恒温35度。所以没必要对比了。等全部完成闭壳恒温到35度校准下就OK了。

ftr315 · 发表于 2022-12-4 09:30:53

成品发热片是方便，我用的5w 的工作时电流300毫安，感觉还是大了，买不到更小的了。准备自制发热膜。把功率控制在1w以内

ftr315 · 发表于 2022-12-4 09:48:57

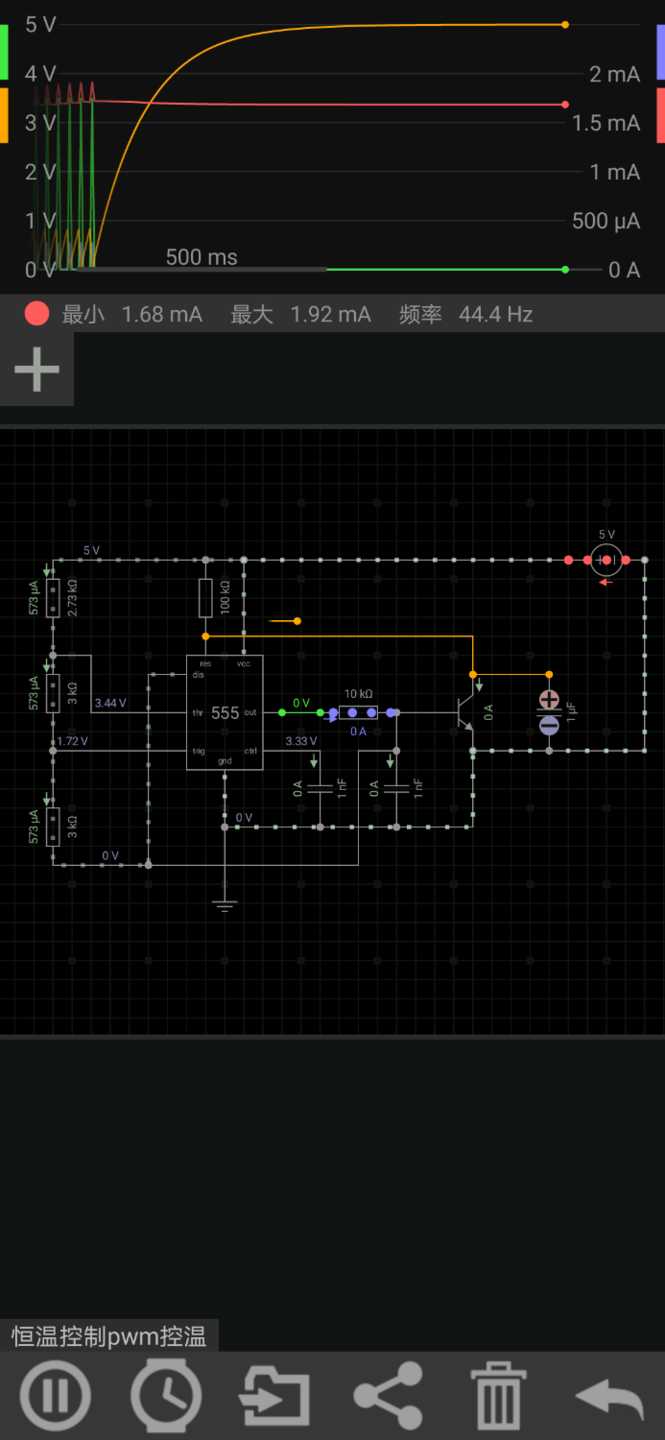

发现上面的图画错了。补过。7脚可以接也可以不接快速下拉振荡电路控制端电压的，用场管可以接7脚增加稳定性。用三极管可以不接。
