本帖最后由 dirtyacc 于 2023-2-16 11:48 编辑
不得不说这个网站的评测做的真好，我想知道的基本参数都有，还是量化的（比如100欧速度就基本知道电阻测量速度）。特意翻译一下，原文链接：
lygte-info.dk/review/DMMBrymen]ygte-info.dk/review/DMMBrymen BM869s UK.html

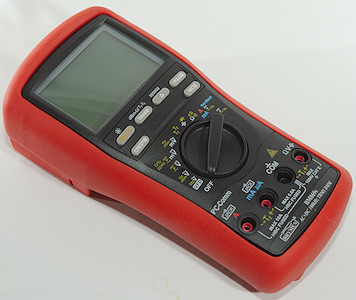

这是Brymen的高端手持高精万用表，带PC连接功能（连接线需要另外购买）。
外包装：
包装盒是两款表共用的，侧面标出是具体哪一款。

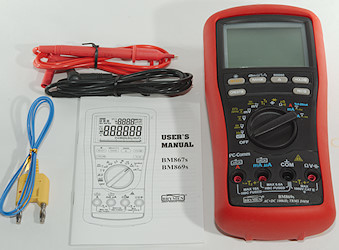

内容物如下：
包括一个热电偶（这个支持两个热电偶同时测量），一副表笔，一本说明书

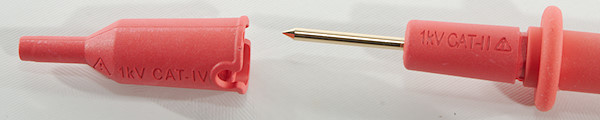

表笔，CAT IV，带可拆头套

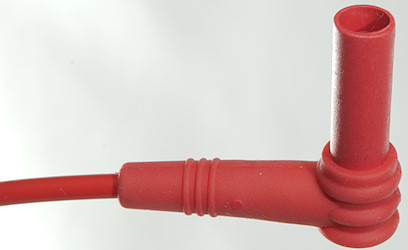

插头保护充分

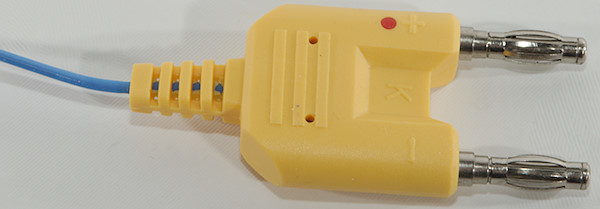

标准二插万用表热电偶

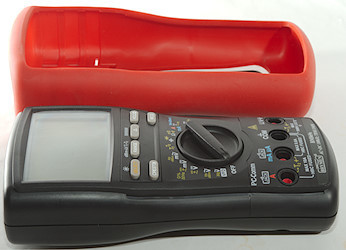

支架。这表挺重的，

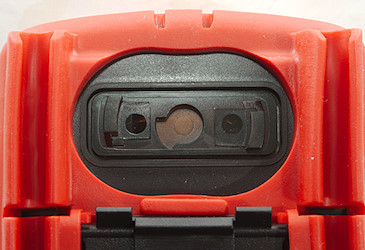

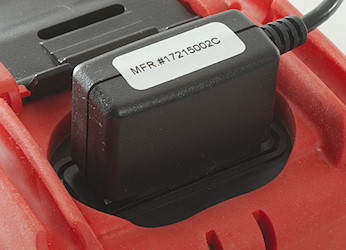

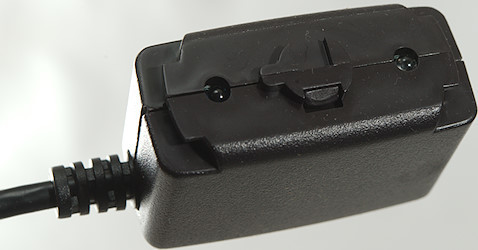

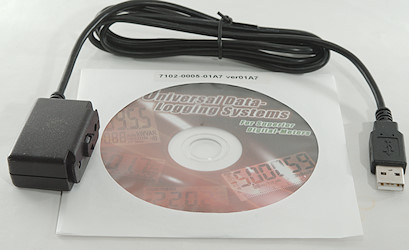

PC连接用的的是发光二极管

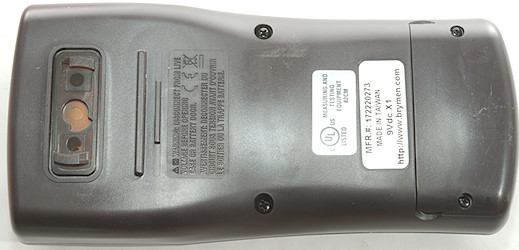

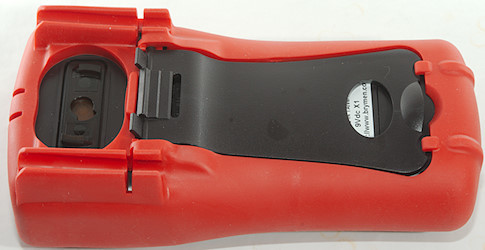

支撑可以改成挂孔的形式
显示：

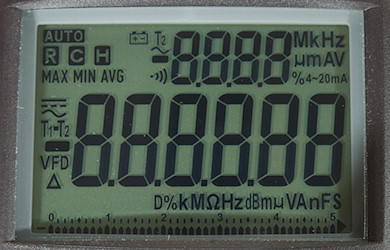

开机全屏显示：
有4位副屏，6位主屏和模拟条，通常主屏只用到5位，只有在DCV下支持6位显示。副屏和模拟条仅在某些档位显示，见后

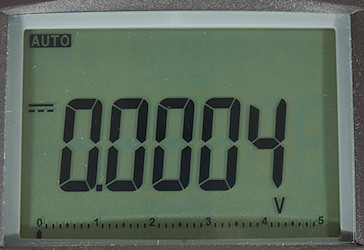

普通档直流电压DC V ，有模拟条

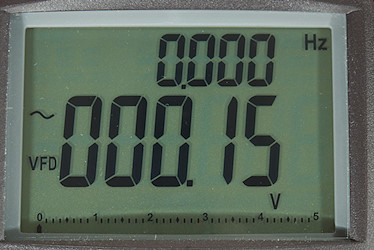

有些AC档副屏有显示
AC+DC模式下，没有模拟条

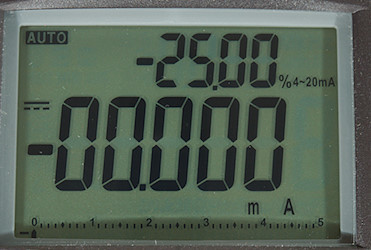

电流档带4-20mA功能副屏
其它档位总结如下（ “/” 后面的是副屏显示内容）
交流电压低通滤波: VAC/Hz, Hz/VAC
交流电压: VAC/Hz, dBm/Hz, Hz/VAC
直流电压: VDC, VDC/VAC, DC+AC/VAC
直流mV: mVDC, mVDC/mVAC, mDC+mAC/mVAC, Hz, 占空比
交流mV: mVAC/Hz, dBm/Hz, Hz/mVAC
温度: T1, T2, T1/T2, T1-T2/T2 (Use RANGE to select)
毫安: mADC/%4-20mA, mADC/mAAC, mDC+mAC/mA AC, mAAC/Hz
A: ADC, ADC/AAC, DC+AC/AAC, AAC/Hz
微安: uADC, uADC/uAAC, uDC+uAC/uAAC, uAAC/Hz
功能：
按键部分不完全翻译了，都懂，crest是捕捉峰值 最大最小值，点击切换。REC是记录最大最小值平均值。三角形是相对值模式，range键在dBm模式能输出20种不同的阻抗值，温度模式能选不同的热电偶组合（因为它支持两个热电偶多点测量）
dB 输出参考阻抗值如下： 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900, 1000, 1200

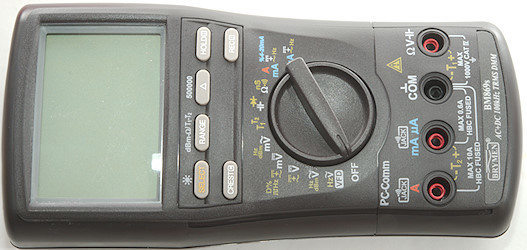

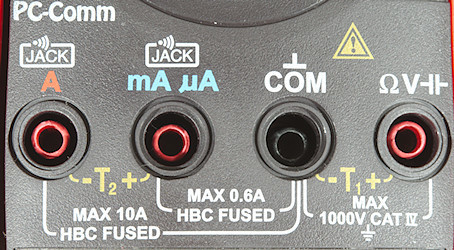

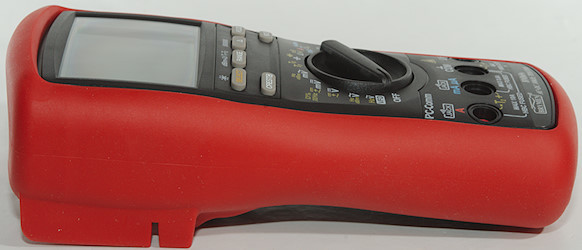

输入孔：
测量：
1. 电压频率
500000字模式增加的是解释度，不是精确度。只是ADC没有四舍五入的数据（就是说明书上的精确度控制是四舍五入后的5位为准的）
频率档触发点约1.5V
1V 有效值测量范围约 2Hz 至300kHZ
3V 有效值测量范围约2Hz到2.8Mhz 以上两档都是值“频率档”
交流档的Hz读数，100mV有效值时，测量范围约2Hz - 800kHZ
占空比，4V时，3%-99%，准确度±2.5%
1V 正弦波350kHZ读数下降5%（交流频响）
自动量程能工作在最大最小值 峰值相对值模式下
REC按钮需要350ms不做最大最小值
Crest按钮捕捉峰值需要约0.7ms（不是很确定这两个模式的时间指的是采样时间还是数字存在时间，原文如此）
直流电压档，输入较大交流电压时，没有读数。除非工作在AC+DC模式下
直流电压 V档输入阻抗约10-11M欧
两个交流输入都含电容器（原文如此，欢迎翻译指正：Both AC input has a capacitor）
直流DC V和mV档，都有两个模式，普通电压模式和真有效值模式，500000字读数只能在普通电压模式时选用
交直流 mV档 输入小于3V时输入阻抗约10M欧，10V时 20k欧，35V是只有4k欧
过载保护各个电压档位1100V或1000V，和12kV的瞬时电压
电流：
mA档 保险 0.44A 1000V
A档： 11A 1000V
非电流档，插入电流孔时，会有声音报警，屏幕也会显示InErr（这点很好）
电阻，通断，二极管和电容：
测量100欧，大约要1.9秒
电阻档开路电压约1.15V，短路电流约0.38mA
通断档反应非常快（小于10ms），阻值蜂鸣阈值约94欧，开路电压2.9V，短路电流约0.38mA
电导（nS）开路电压1.15V，短路电流约1.1uA
二极管档开路电压2.94V，最大显示2.0000V，导通电流约0.12mA
10uF电容测量时间约2.5秒
11000uF电容测量时间约9秒
过载保护1000V/12kV瞬时电压
其它：
待机电流约5mA-7mA（打开背光时约30mA）
电池电压低于5.6V时提示错误“InErr”，电池电压低于6.3V时显示电量低
电池电压只要高于5.6V，读数和背光亮度都能维持稳定，不会收供电电压影响

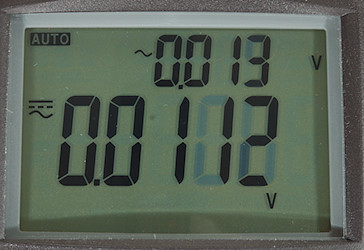

有时要多等几次刷新尾数才稳定
屏幕可是角度好
屏幕刷新率约5次每秒，高精度模式约1.25次每秒
模拟条刷新率是每秒60次
背光自动关闭时间是15s
自动关机时间17分，没有任何提示
标准插座，可以用其它标准插头表笔

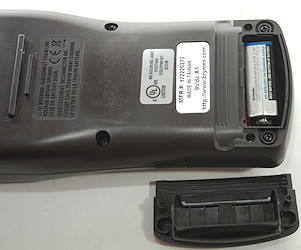

没任何附件，仅含电池重量约642g
测试笔：
内阻约26毫欧每支，线材很软，长100cm

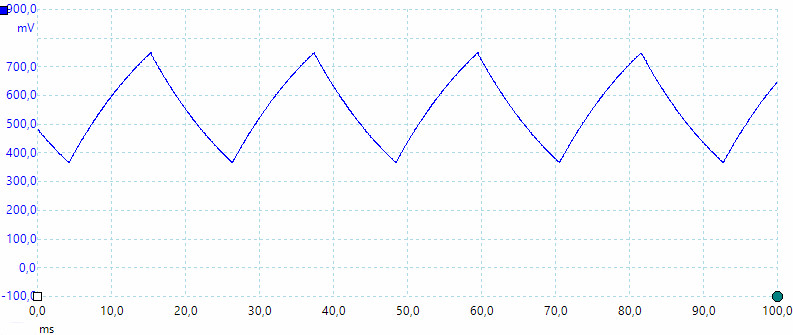

电容测量模式时的三角波

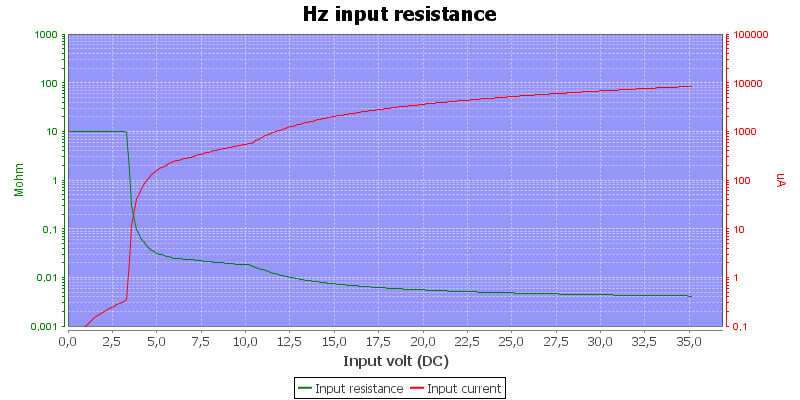

频率档的输入阻抗，类似mV档，3V左右会下降。

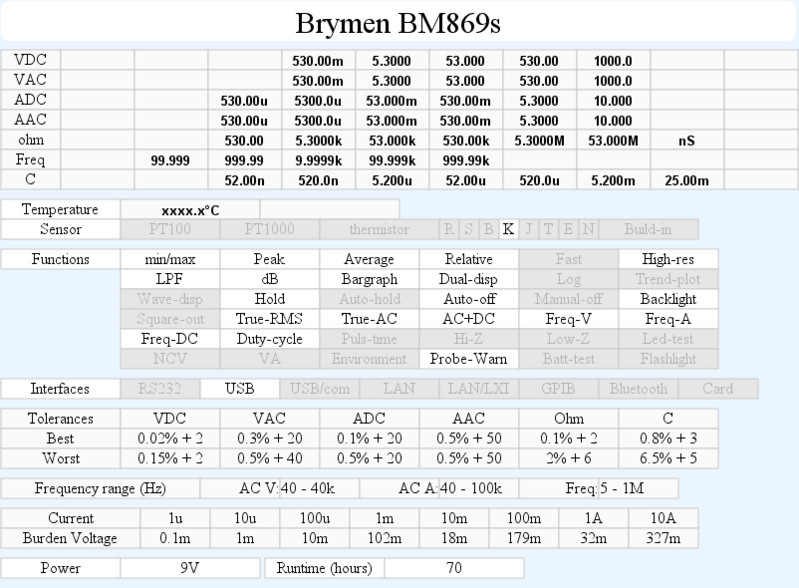

各量程显示汇总：

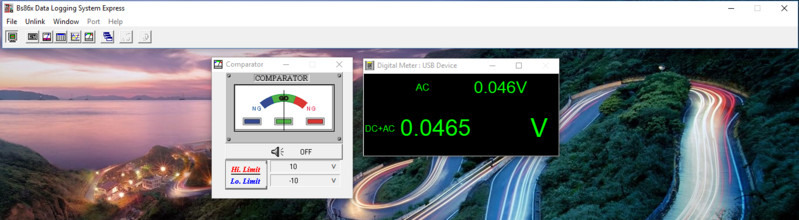

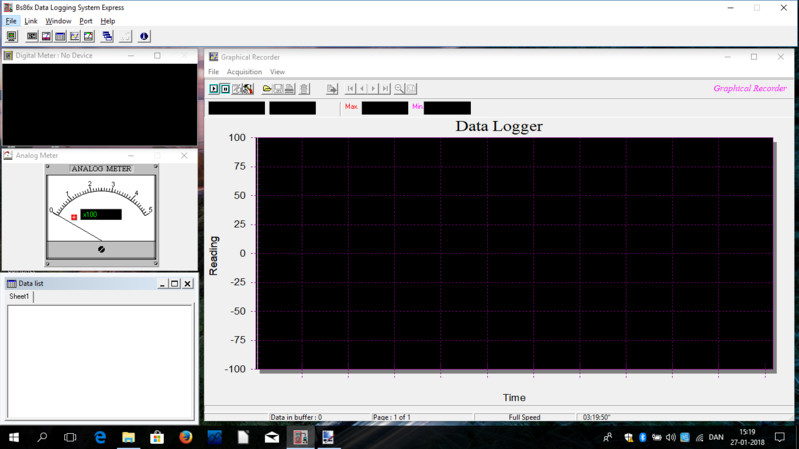

上位机软件：
需要另外购买

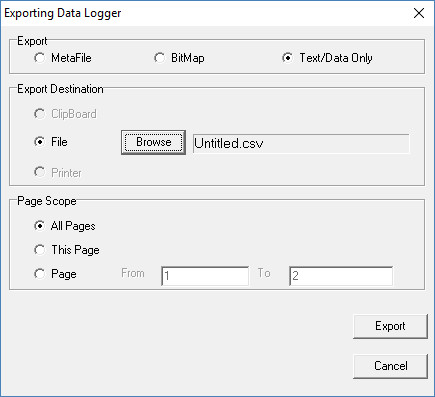

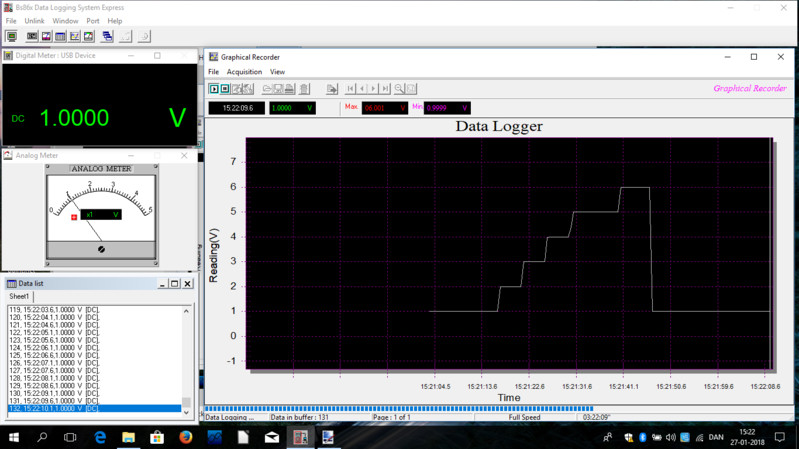

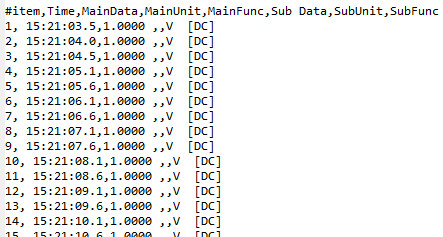

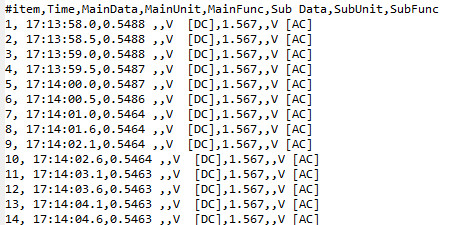

导出数据演示

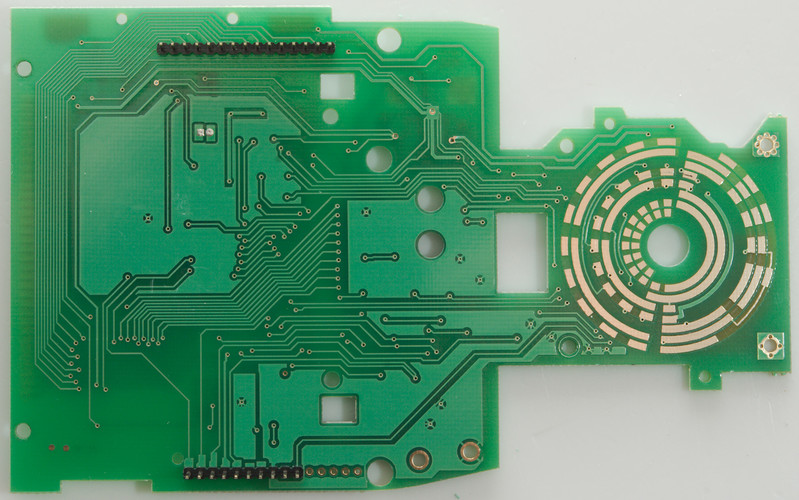

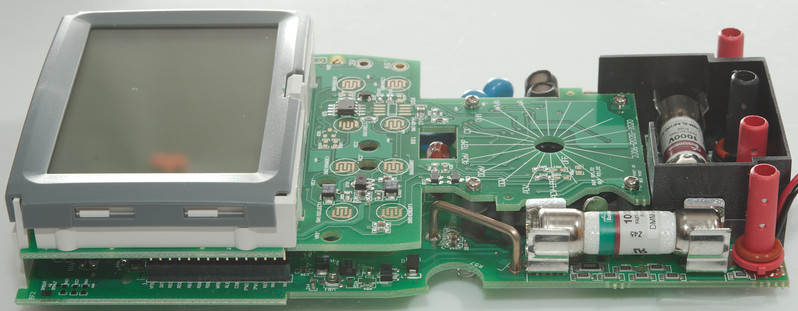

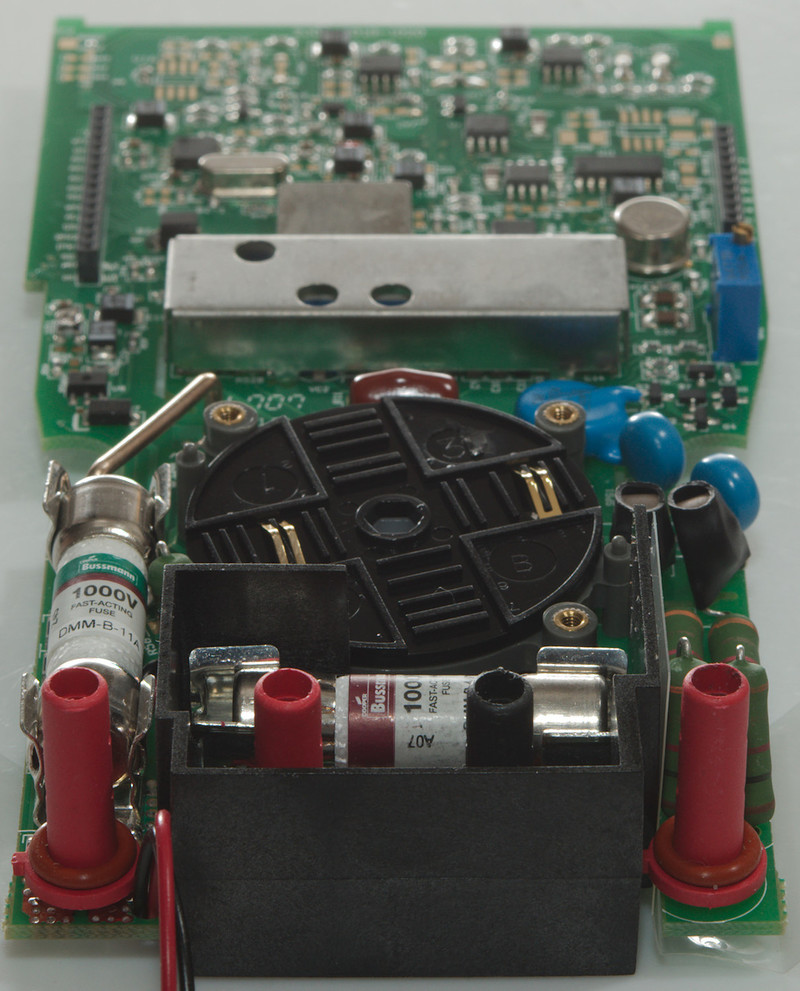

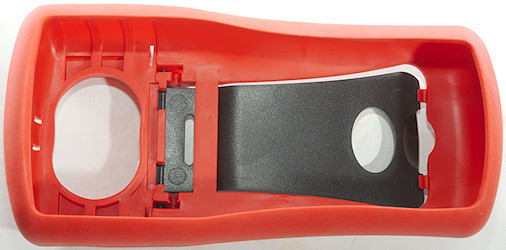

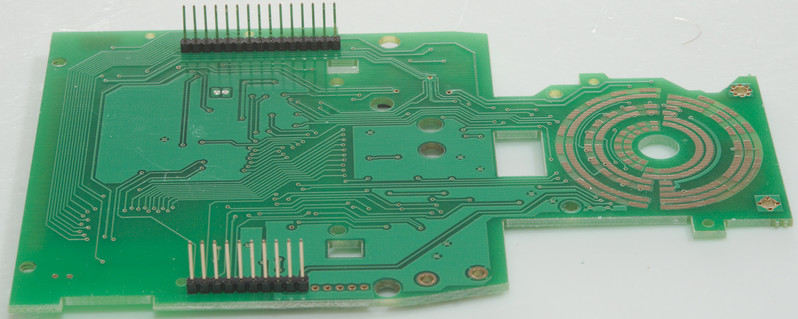

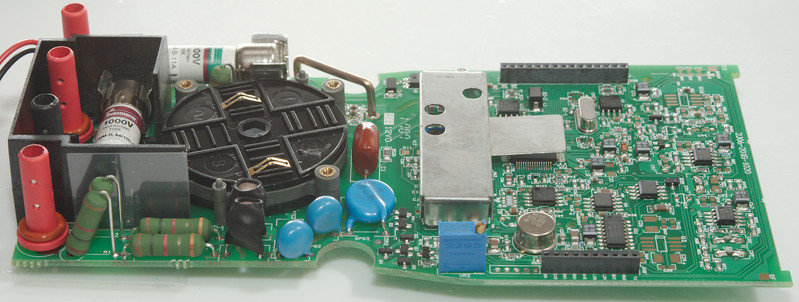

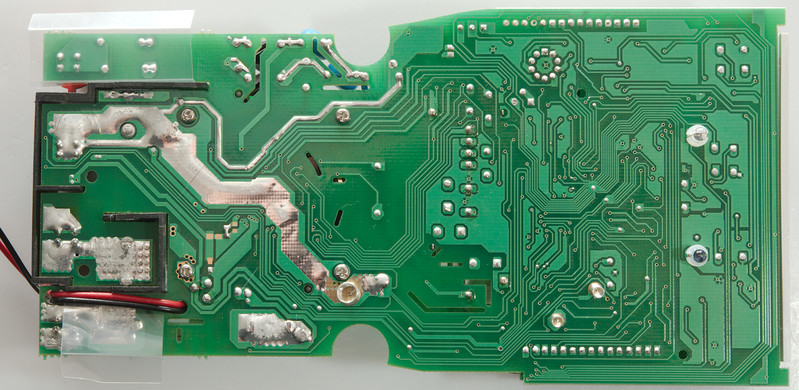

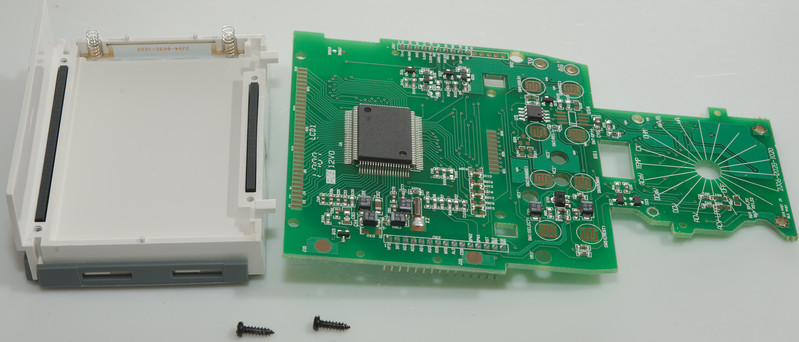

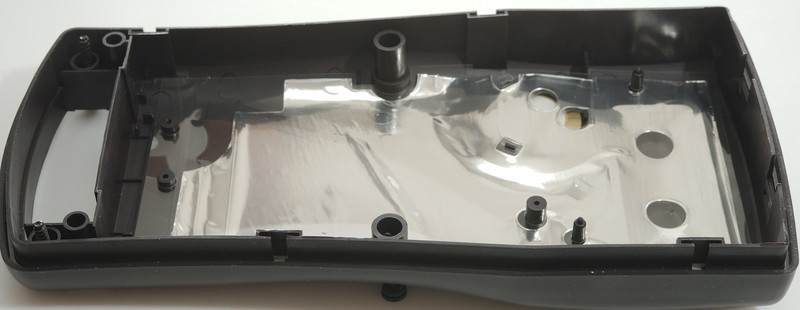

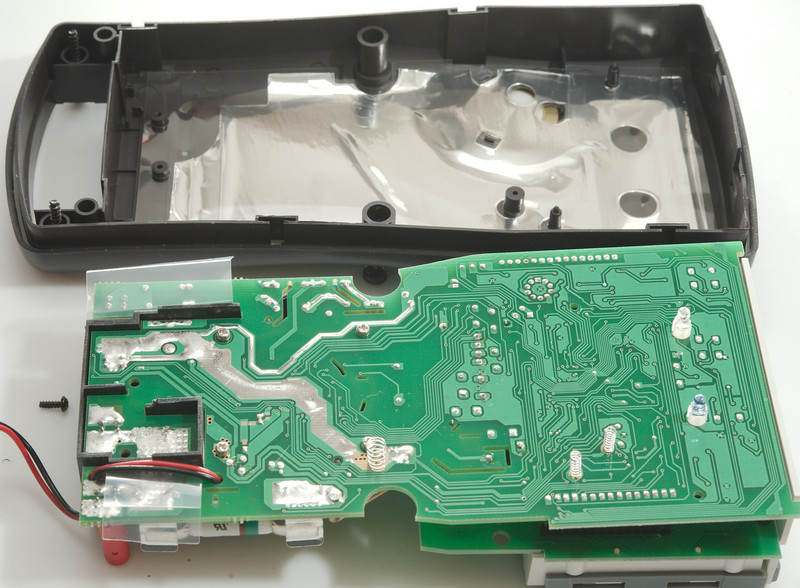

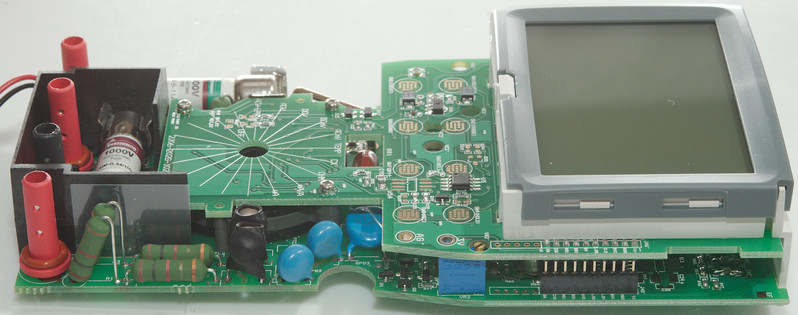

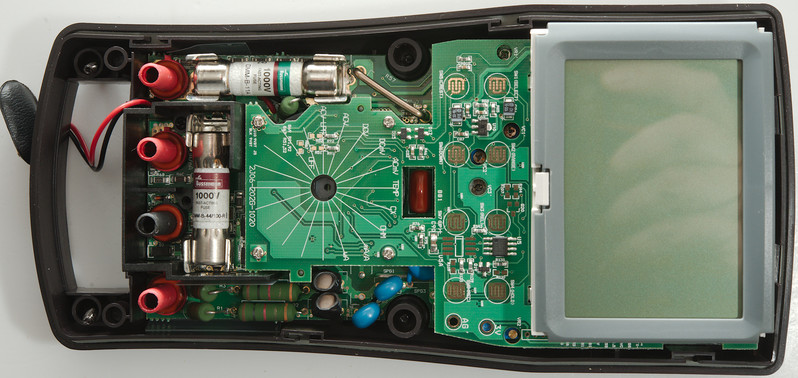

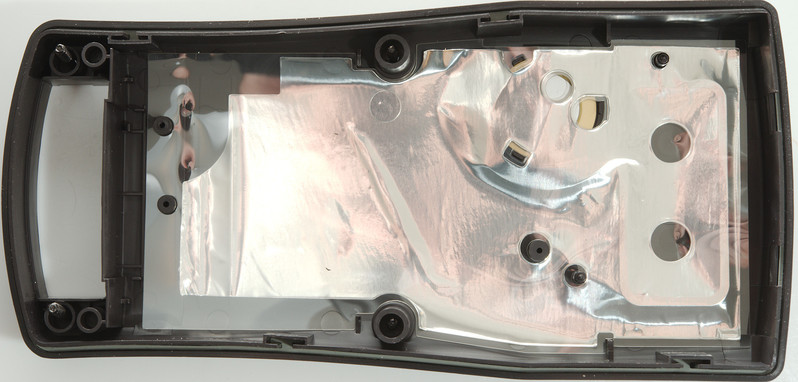

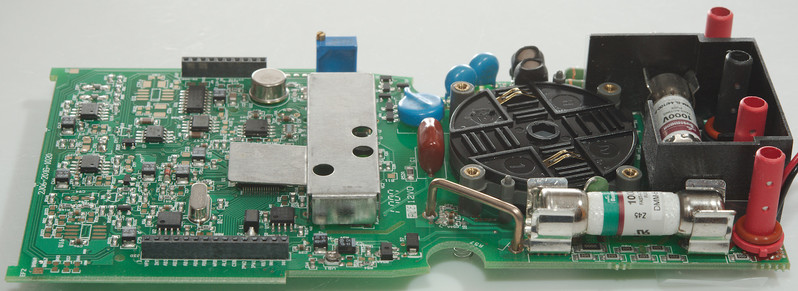

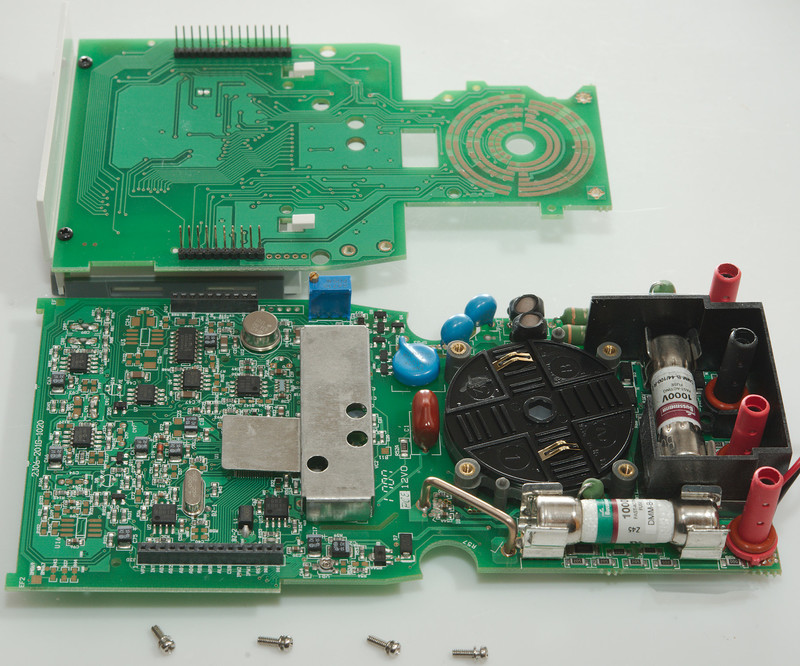

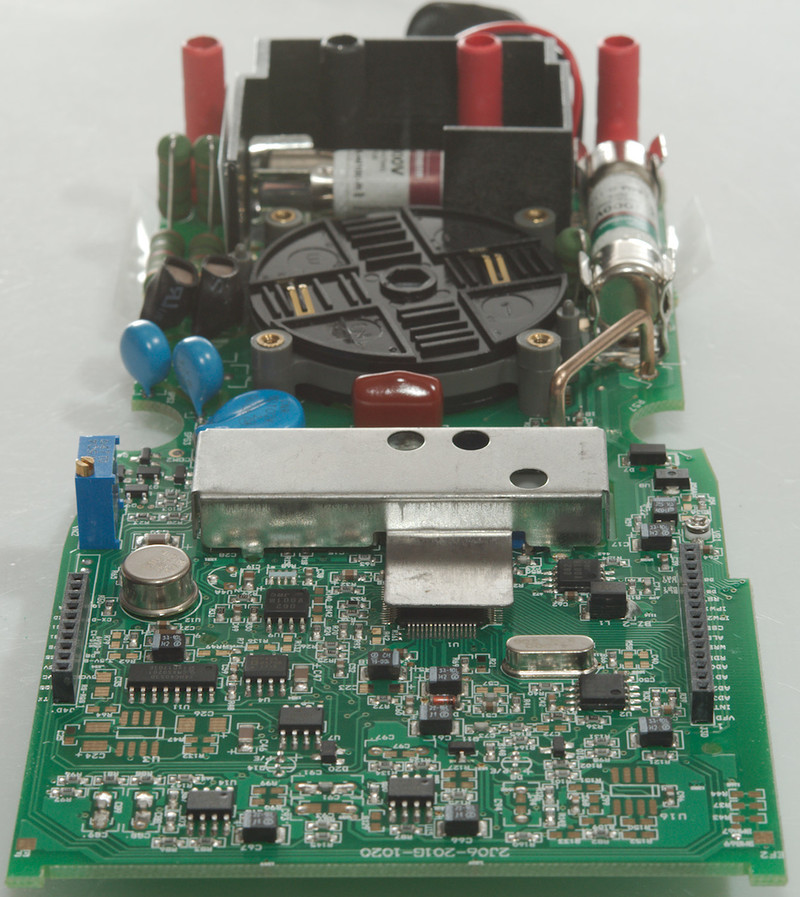

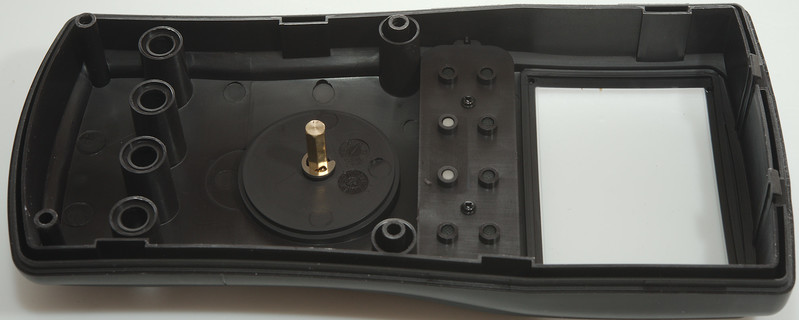

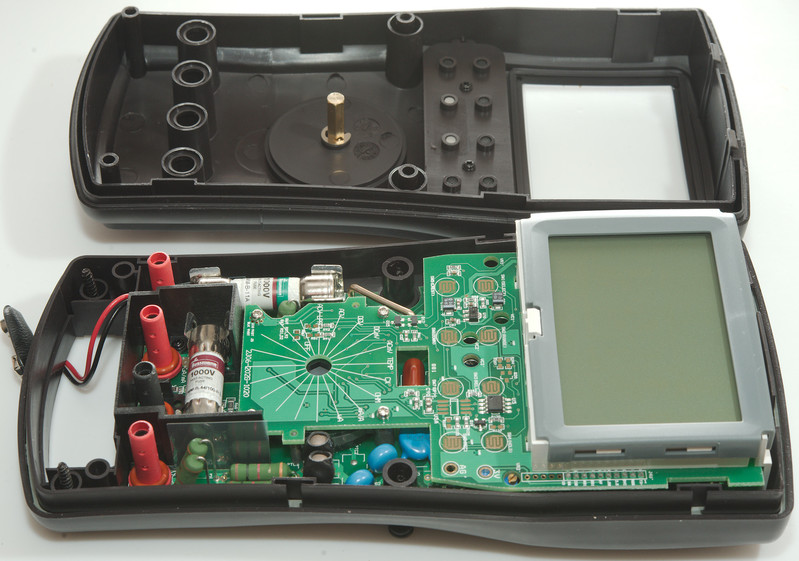

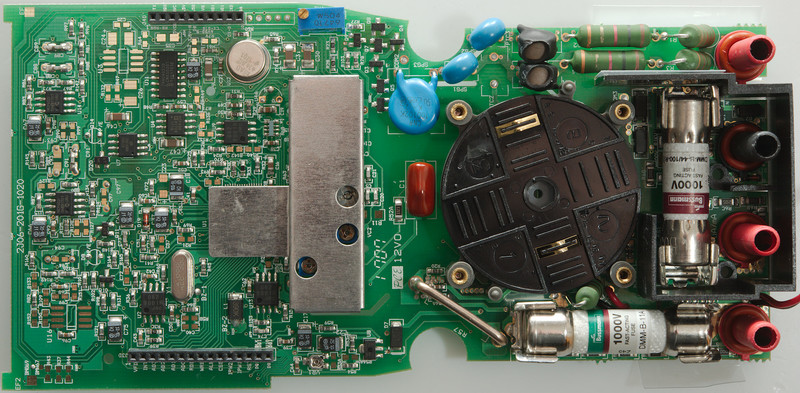

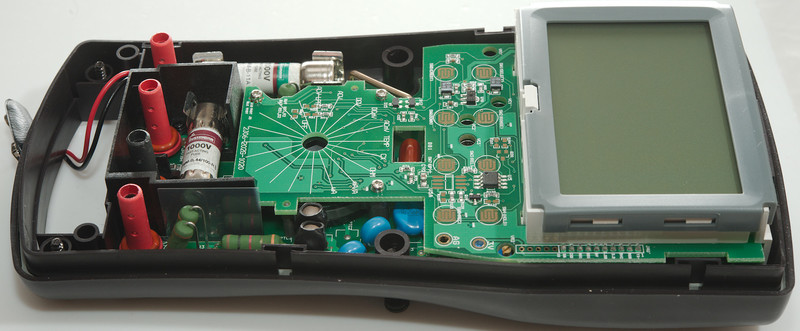

拆解：

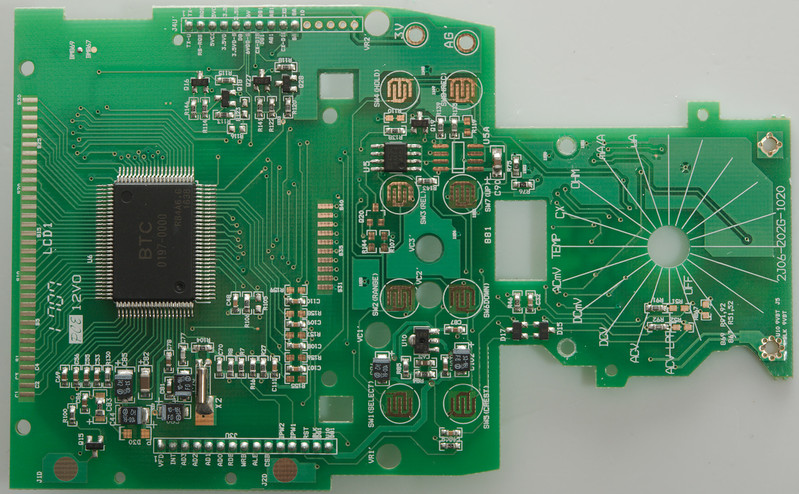

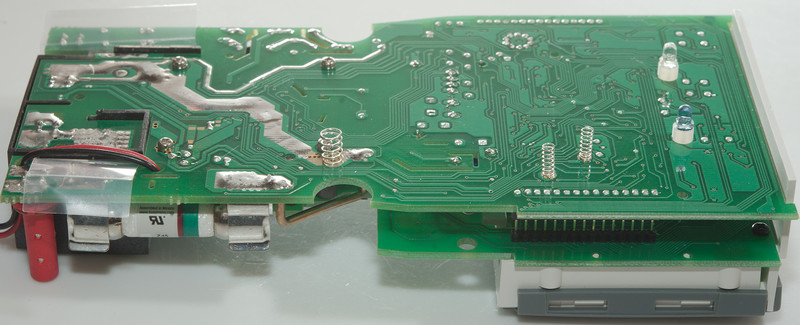

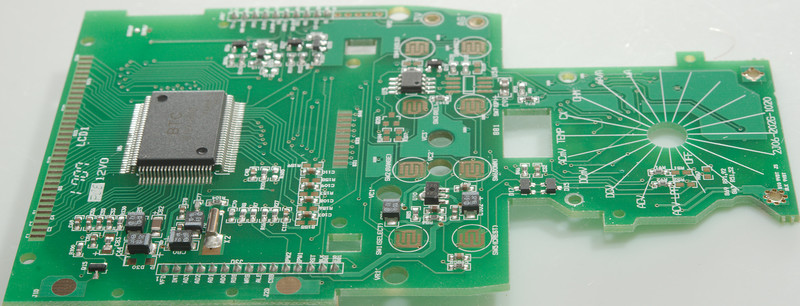

那个8脚芯片存储校正数据
总结：
这表输入保护充分，提供所有常见档位和量程同时还有 峰值，双显，AC+DC等增强功能。使其能满足各种性质工作要求的高端万用表（没有Low-Z低阻模式可能限制了m）。交流档位可能有点重叠（5个电压档都可以测交流电压），可能需要一段时间才能搞清楚用哪个档位去测哪一种交流电压。其他档位的逻辑基本合理。
|
-
|
