ZT-702S的F2菜单

wgsd · 发表于 2023-4-12 11:04:59

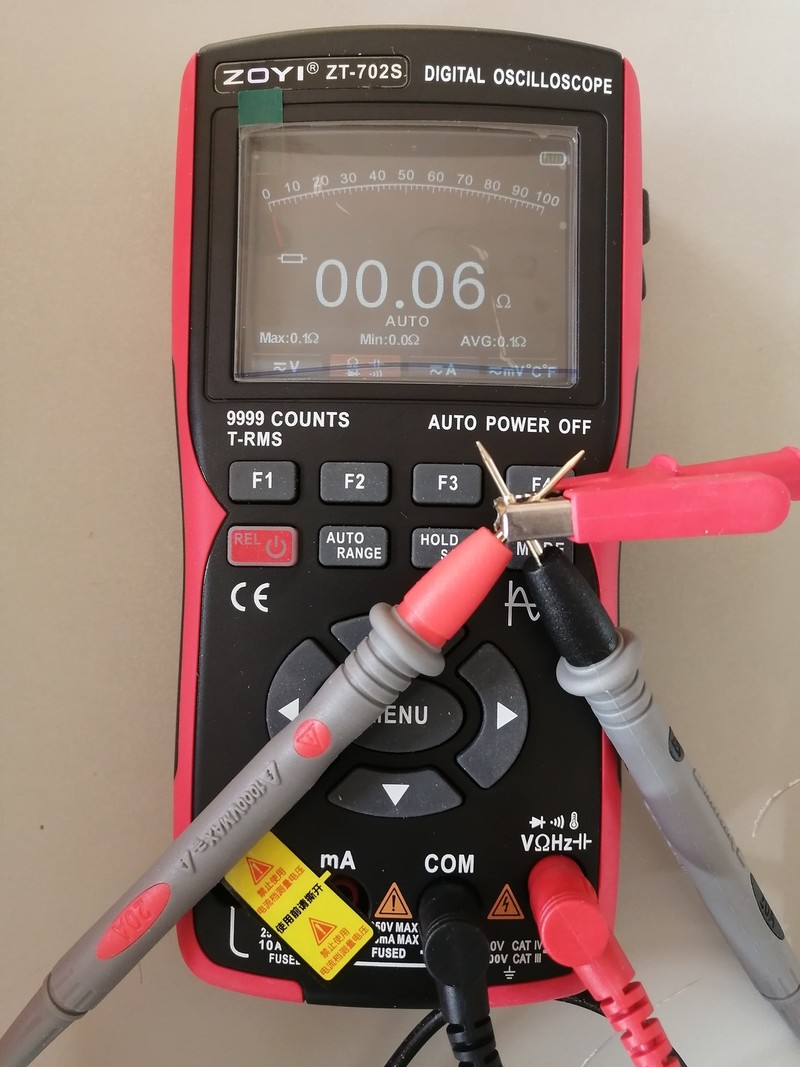

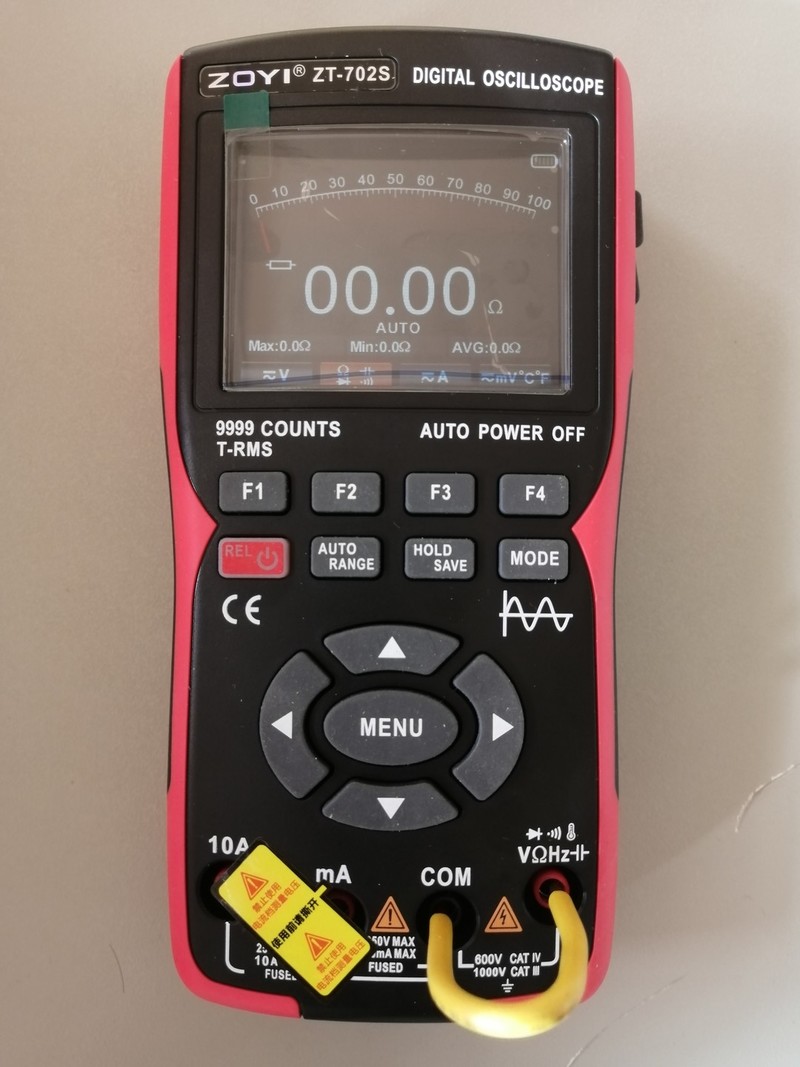

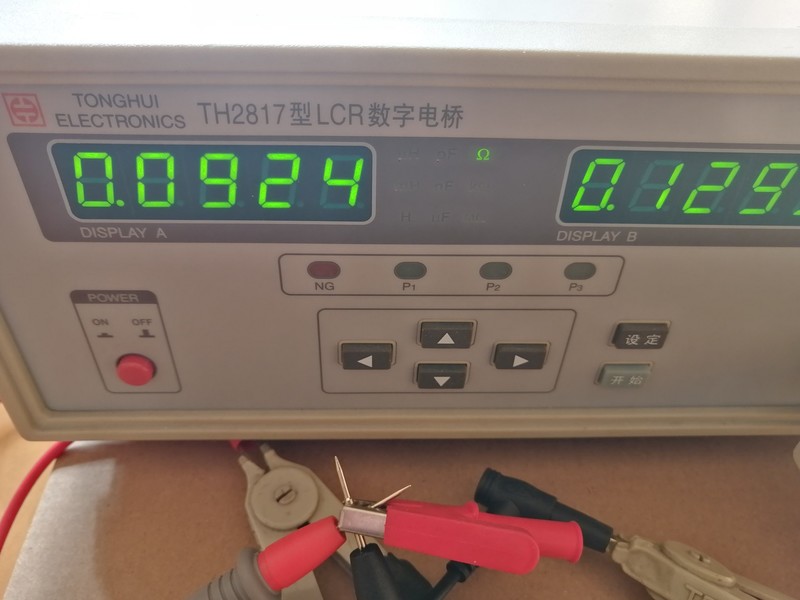

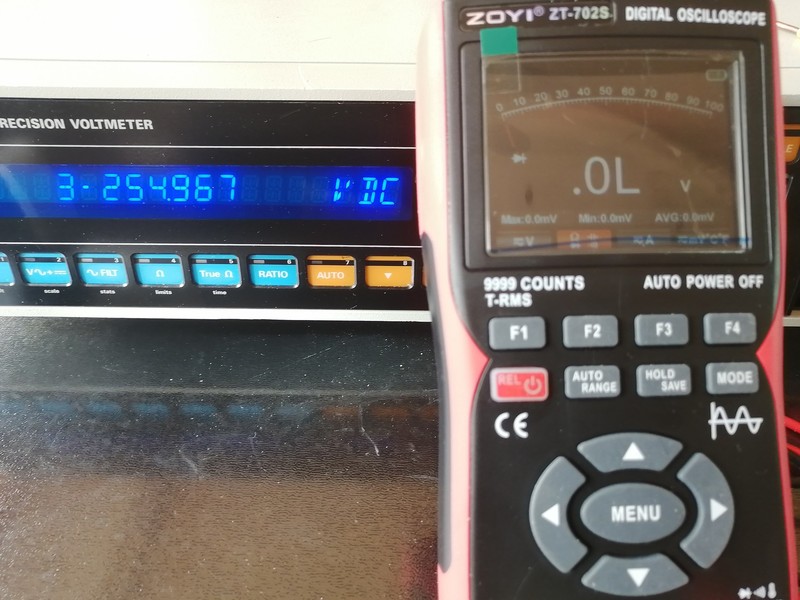

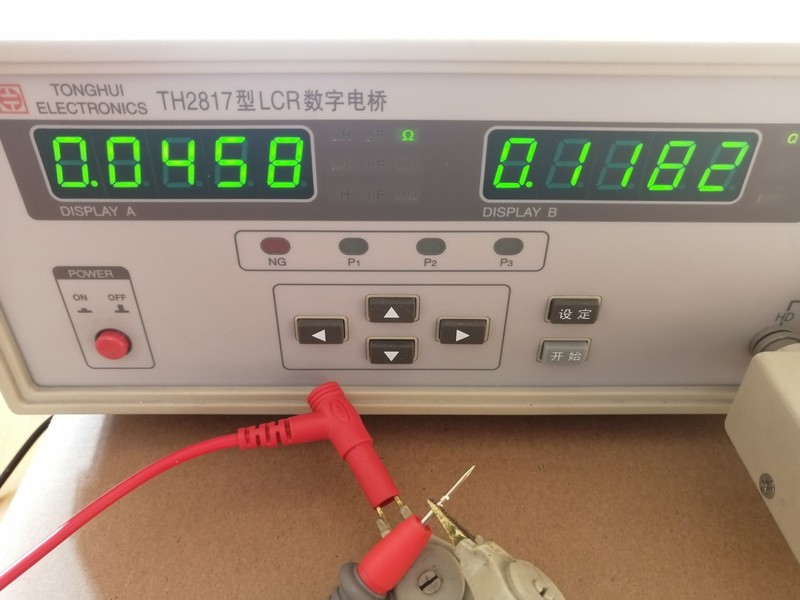

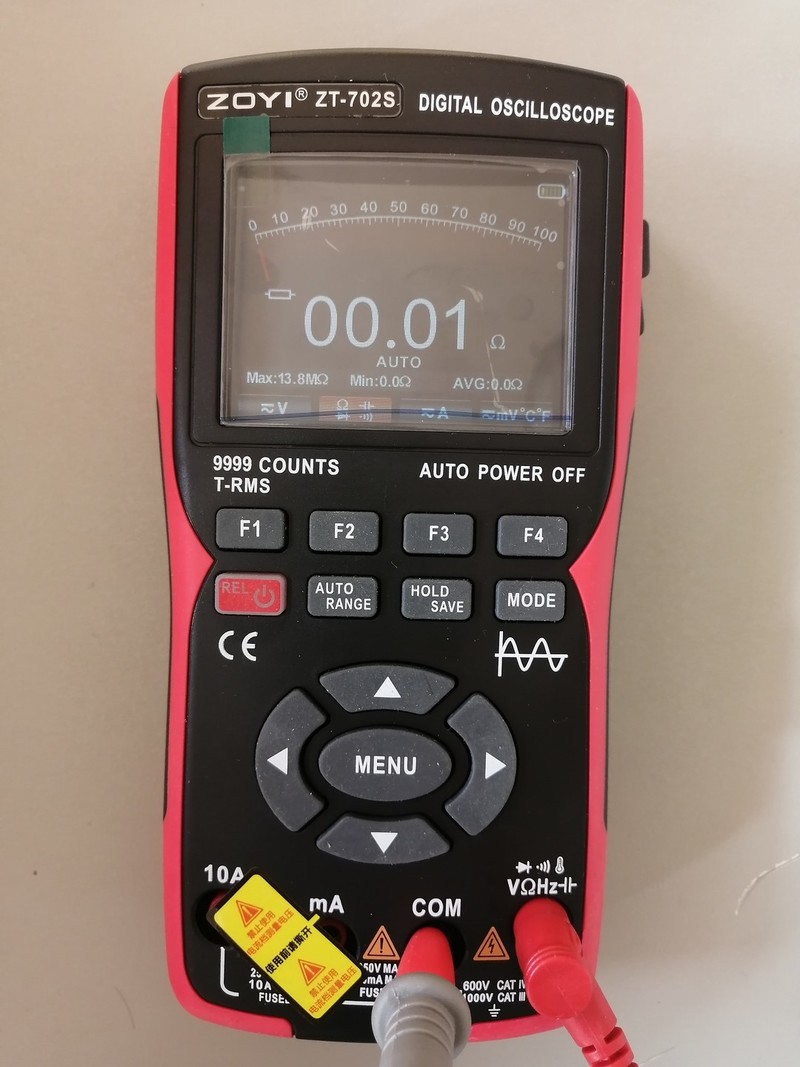

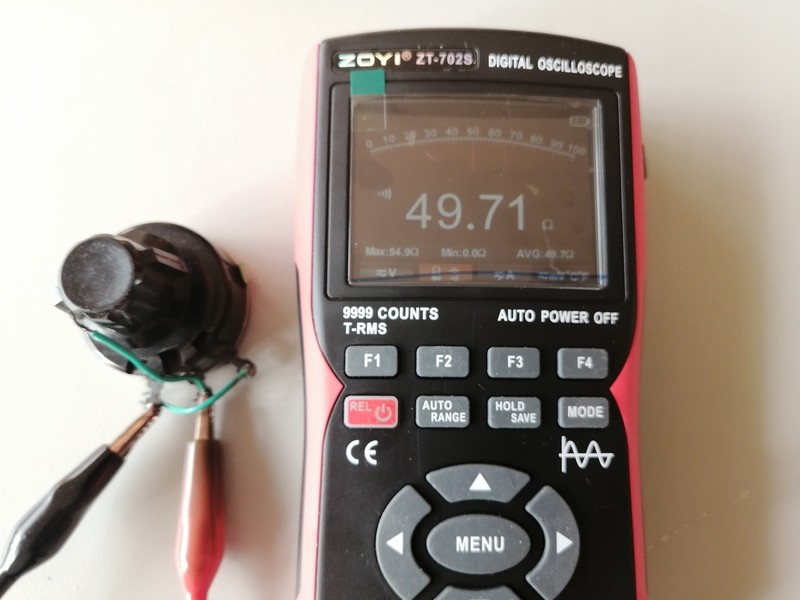

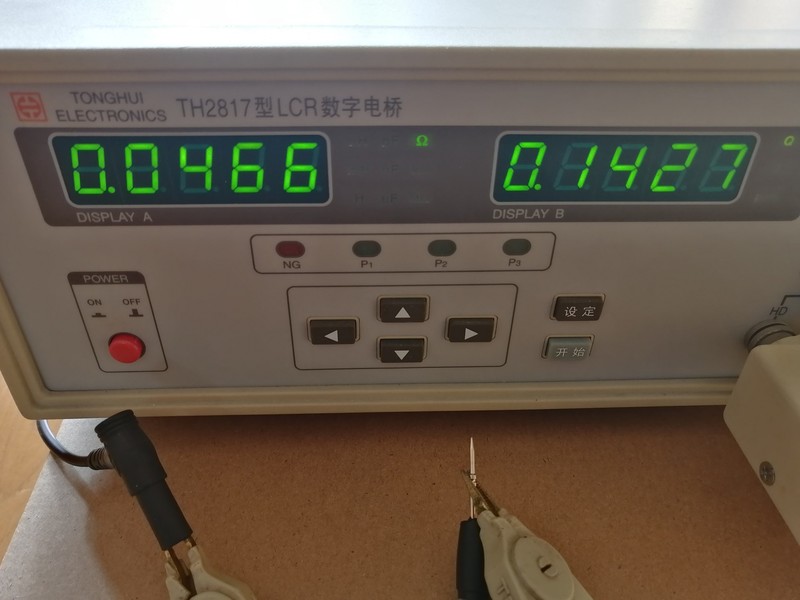

702S的F2菜单包括电阻档、通断档、二极管档和电容档，电阻档精度挺好，短路表笔有0.03欧左右的归零，表笔线电阻单根在0.046欧左右，表笔尖是镀金的，接触电阻比普通有所改善。通断档电阻小于50欧有鸣响，速度非常快，一划即响。二极管档是单独的，开路电压3V多，没有鸣响。电容档精度也挺好，100p误差略大点，10000p~100uF误差小于1%，不说了看图。

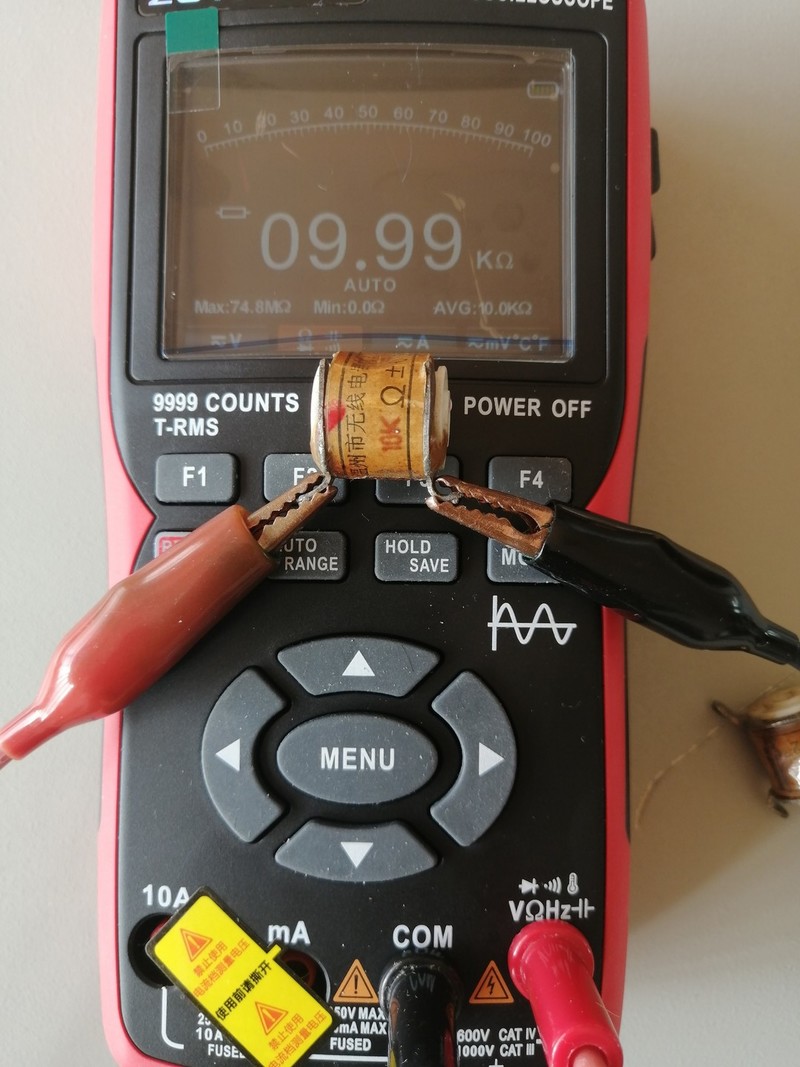

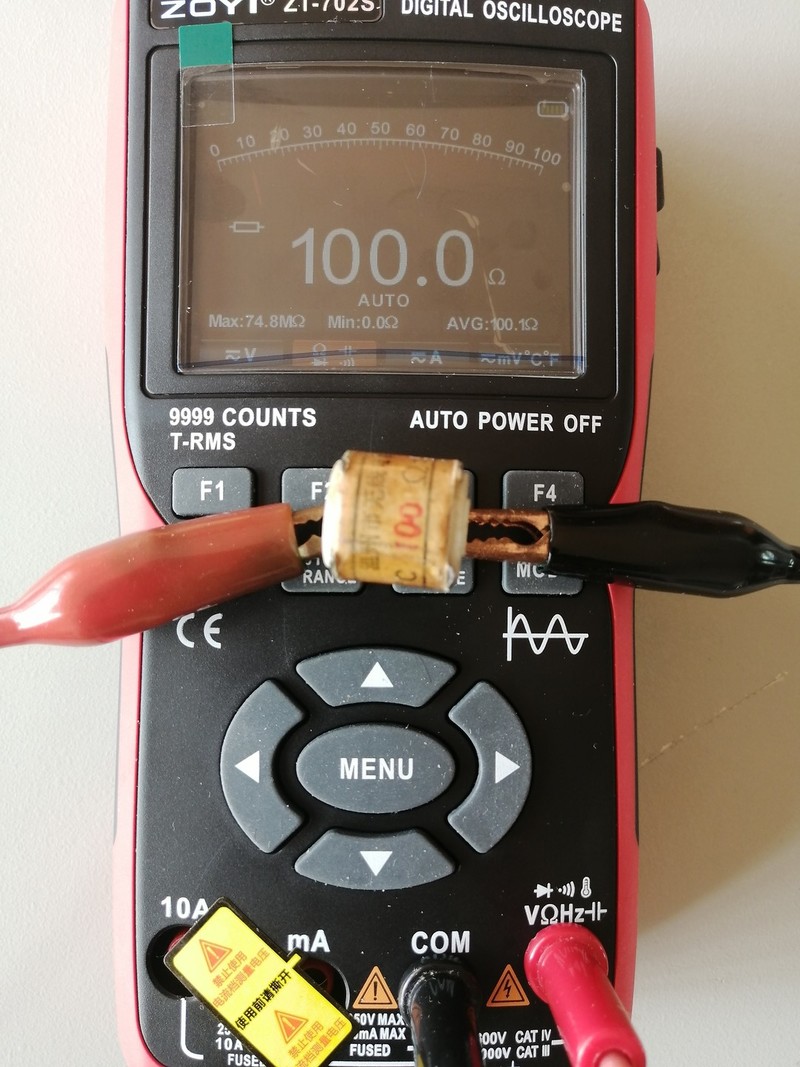

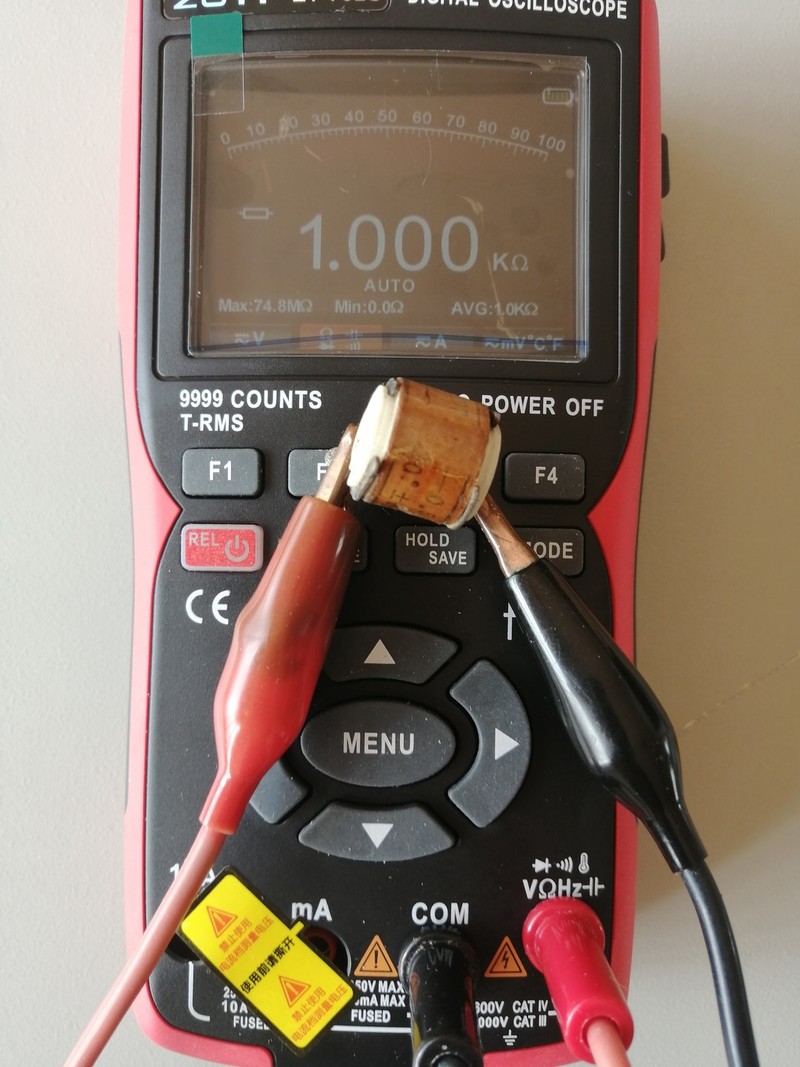

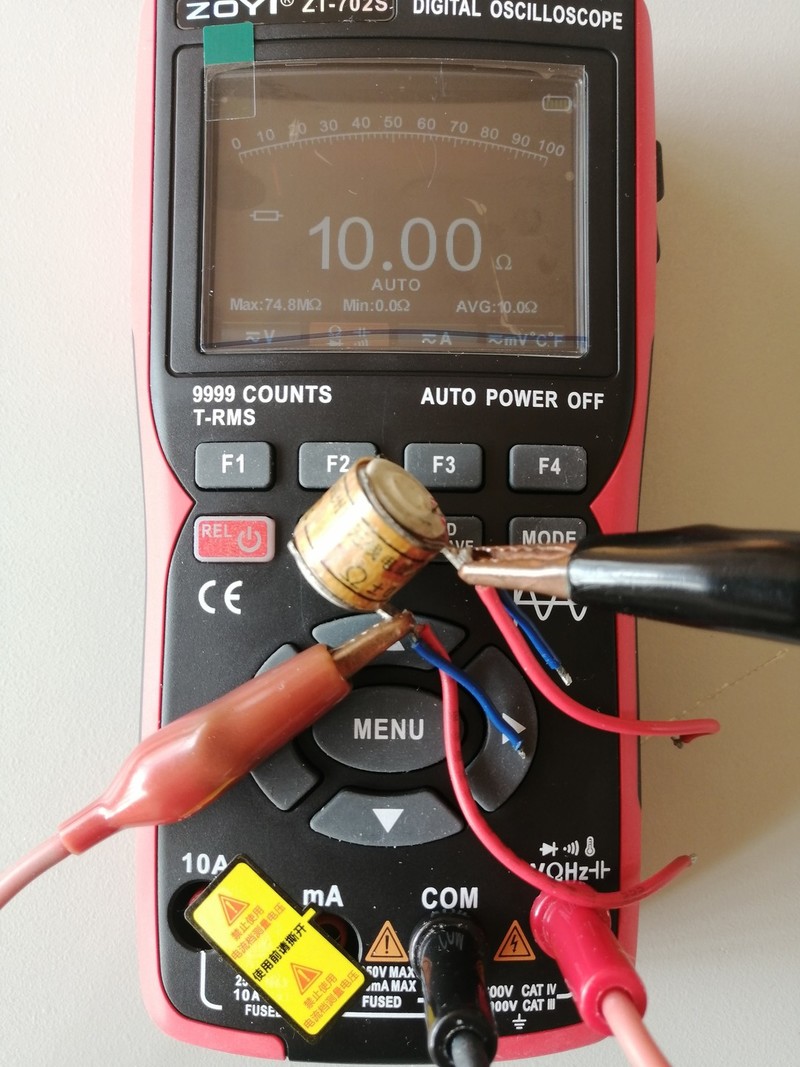

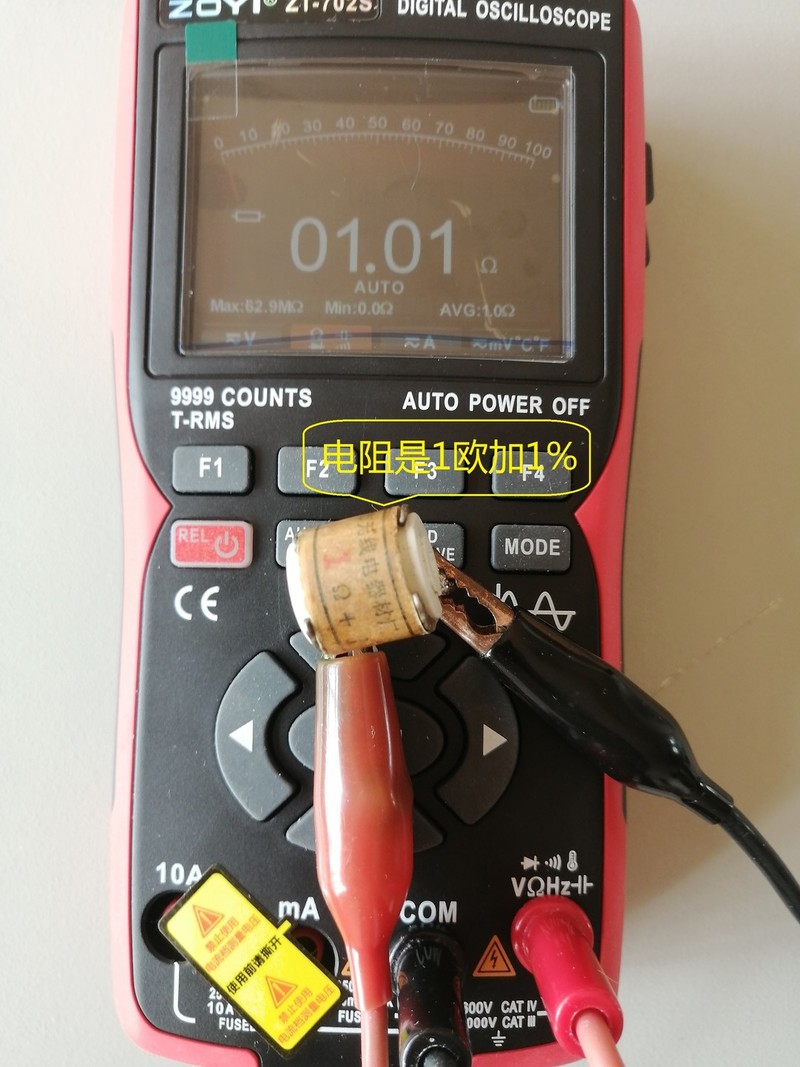

电阻档

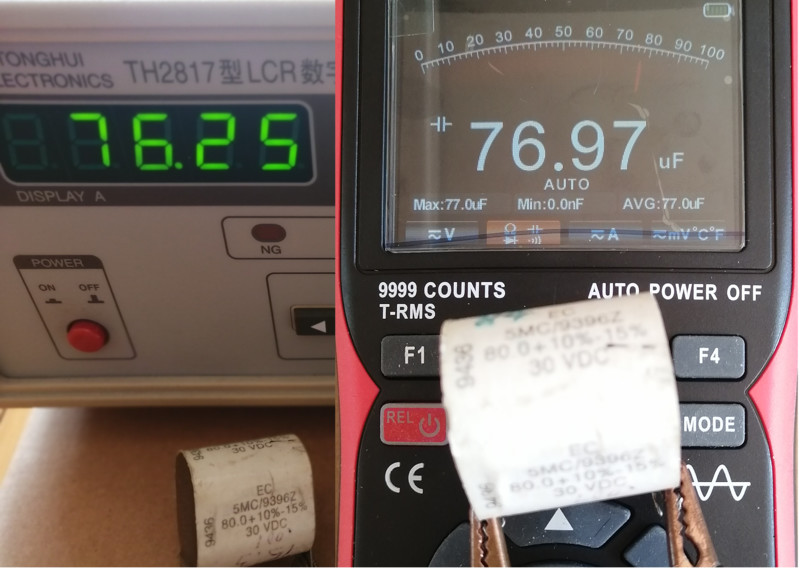

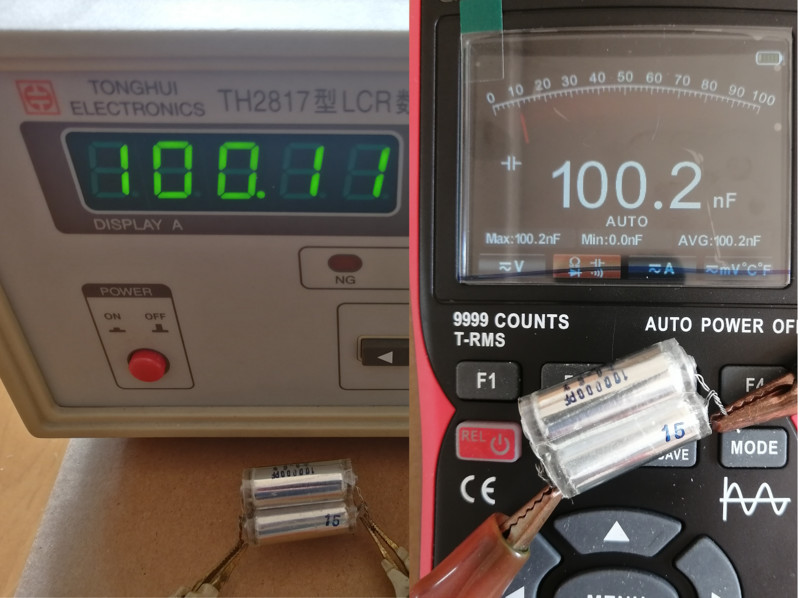

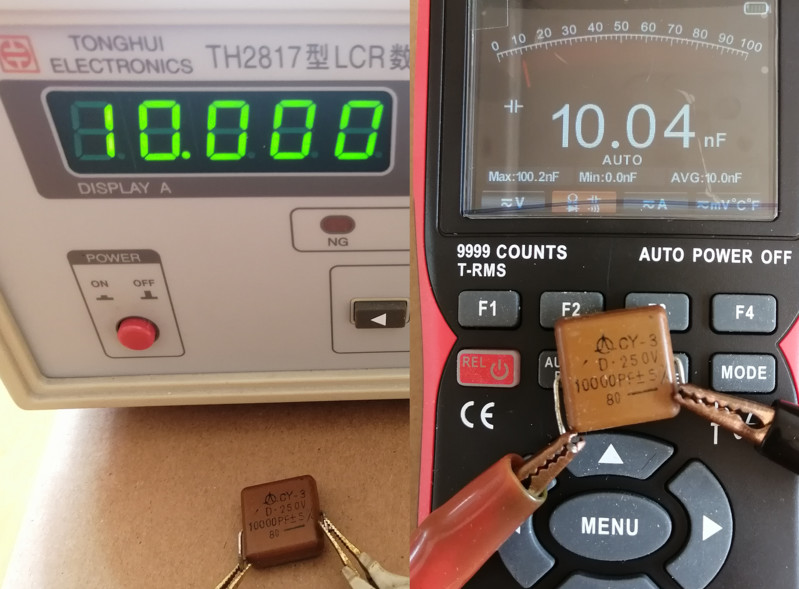

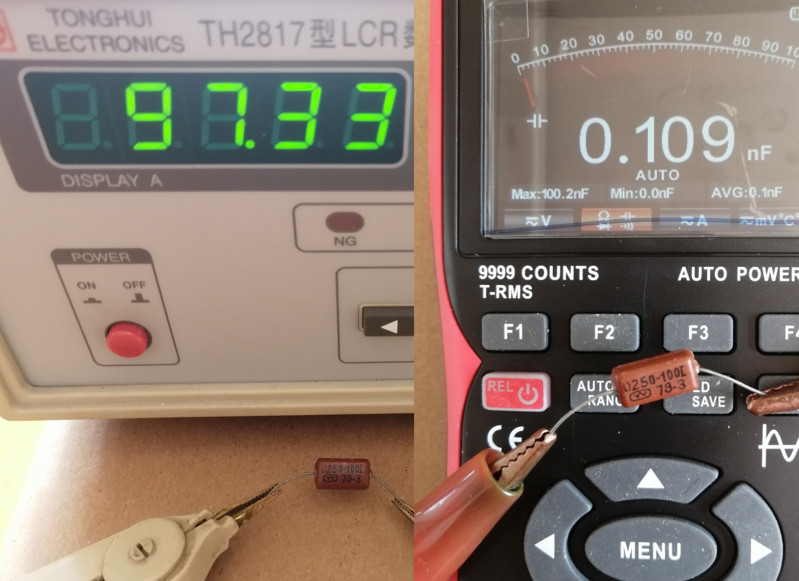

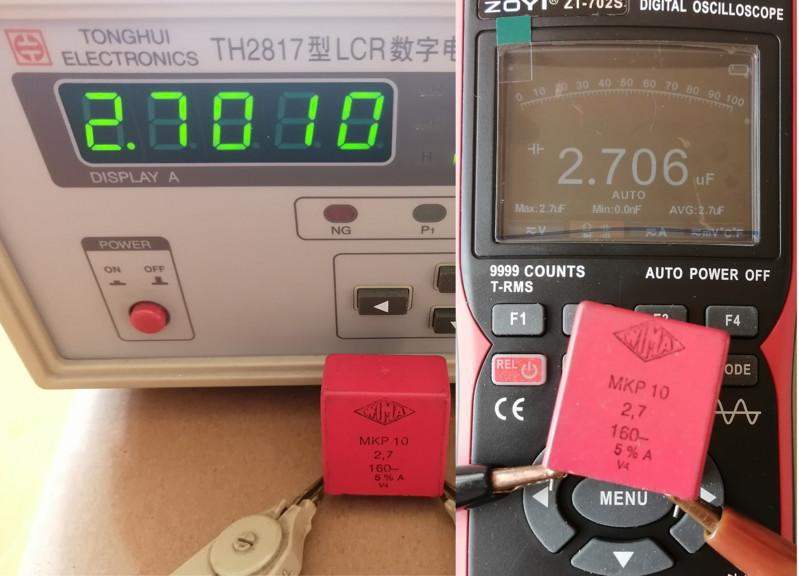

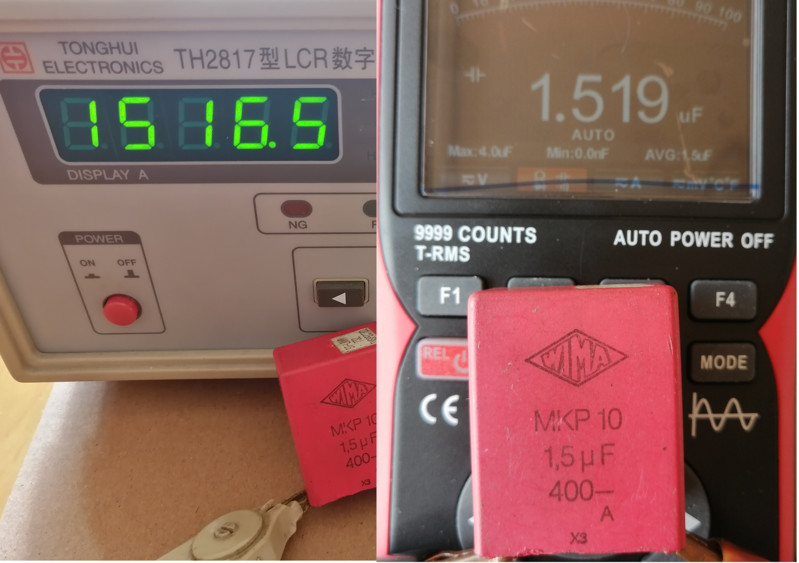

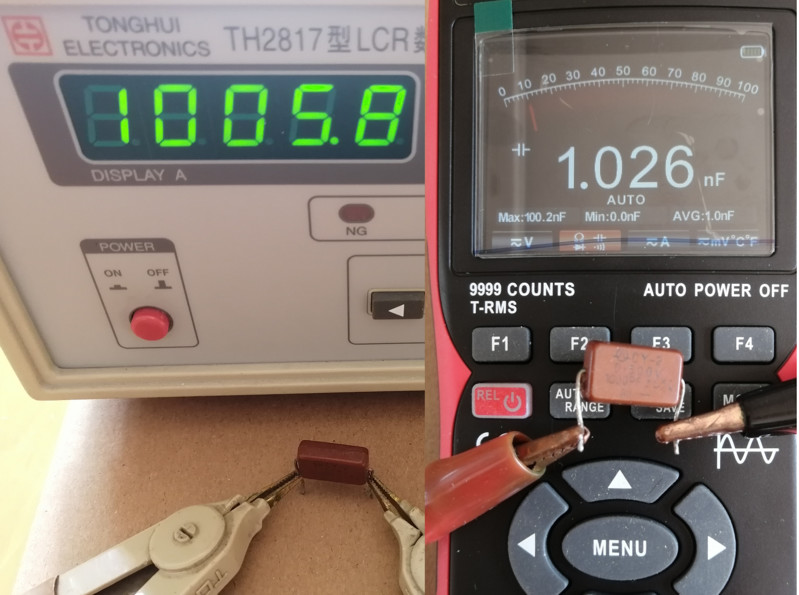

电容档








snowrose2000 · 发表于 2023-4-12 11:12:32

蜂鸣档还是没有61E快。

mvwz24029819 · 发表于 2023-4-12 13:16:53

精度可以

散淡021 · 发表于 2023-4-12 13:35:59

谢谢分享！　

wgsd · 发表于 2023-4-12 13:37:57

snowrose2000 发表于 2023-4-12 11:12
蜂鸣档还是没有61E快。

没有61e啊，最准确的方法还是用双综示波器捕捉表笔和蜂鸣器的触发沿。

佳维 · 发表于 2023-4-12 14:44:33

感谢分享

HD123 · 发表于 2023-4-12 14:53:17

wgsd 发表于 2023-4-12 13:37
没有61e啊，最准确的方法还是用双综示波器捕捉表笔和蜂鸣器的触发沿。

老王又有新玩具玩了

勇闯沙滩 · 发表于 2023-4-12 15:49:41

新玩具数数零。

zhangwj98 · 发表于 2023-4-12 16:31:40

谢谢分享。

wgh1027 · 发表于 2023-4-12 17:05:44

谢谢分享
