众仪ZT-DQ02高精度 LCR数字电桥简测

佳维

在一般的维修工作中，普通万用表已经足够用，但在一些较精细的维修中，万用表就略显不足，比如测电容的品质，万用表只能粗略测量其容量的大小，而有电桥就能方便的测量在不同频率下的参数。众仪ZT-DQ02就是刚刚上市的一款高精度手持电桥，不但能测试电阻、电容、电感，还能测试电池的内阻。今天收到货，第一时间跟大家分享，下面就看看吧。
一、开箱及功能简介



外包装正面，本产品共两款，DQ01和DQ02，02比01多了电池内阻测量功能

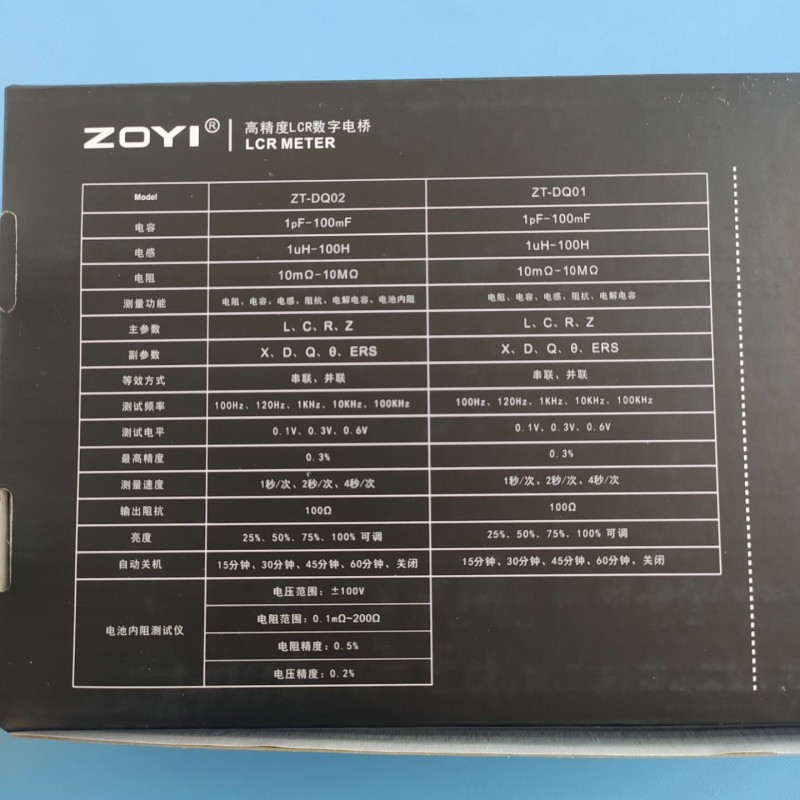

包装盒背面

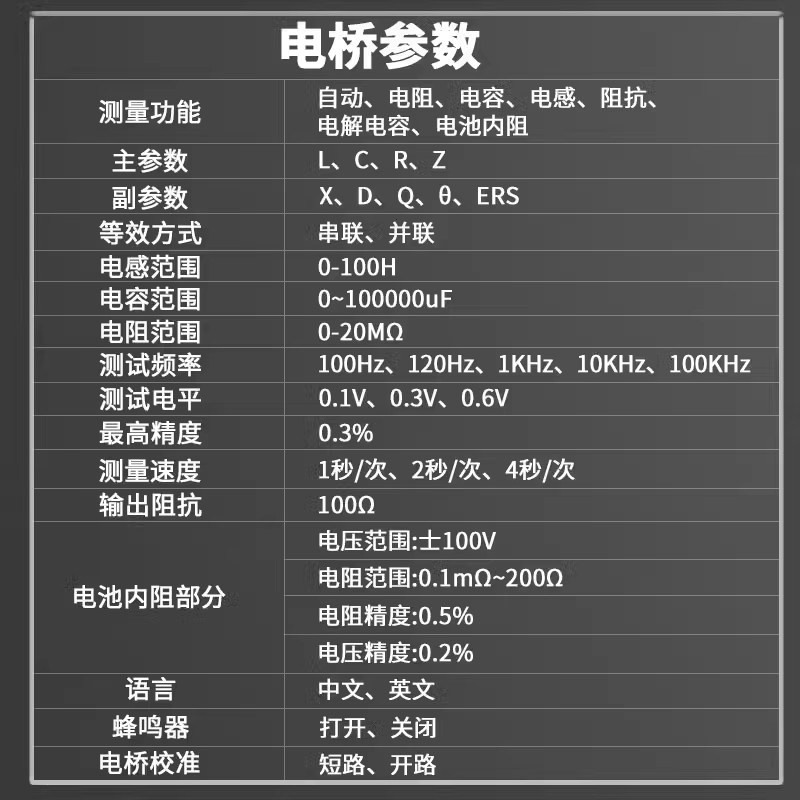

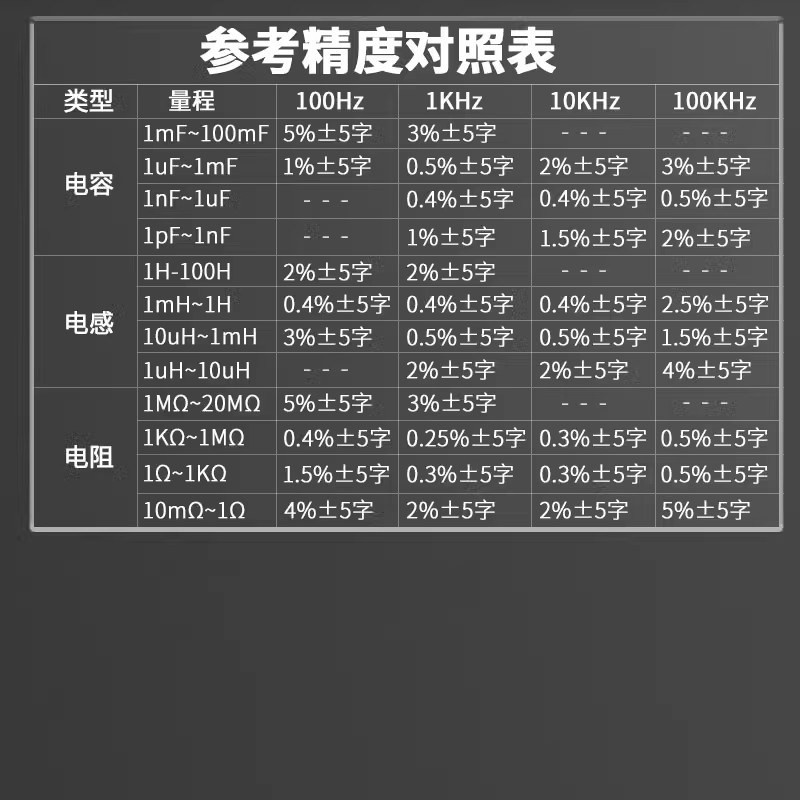

参数和精度对照表

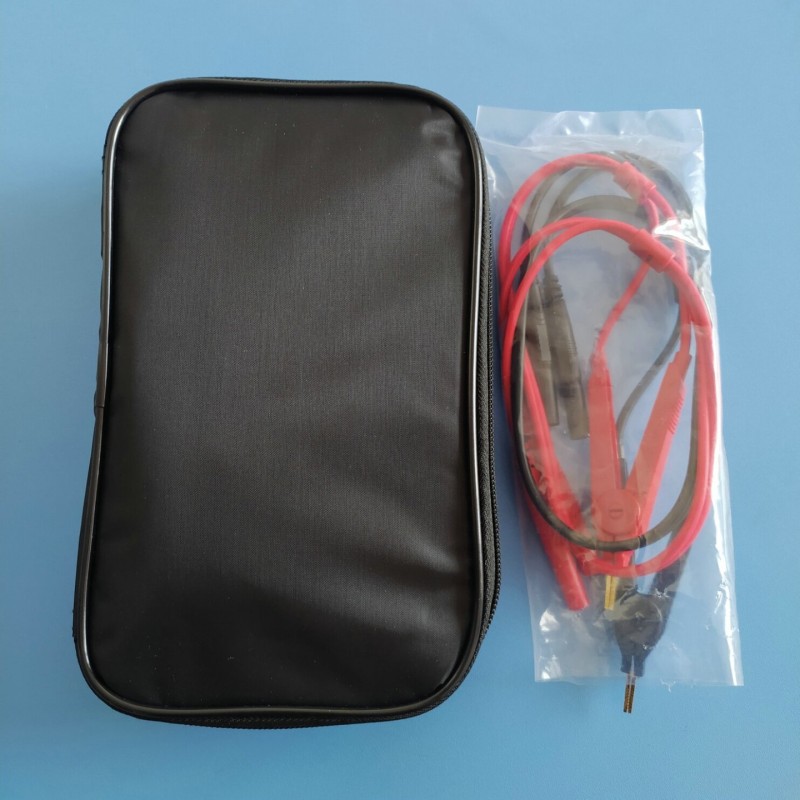

收纳包，和开尔文夹子

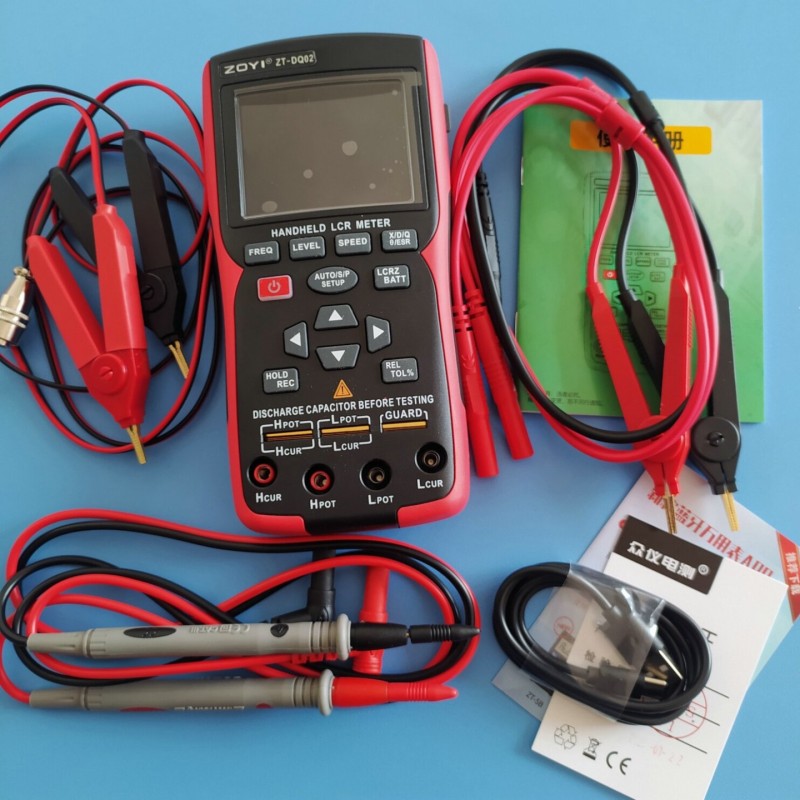

所有成员

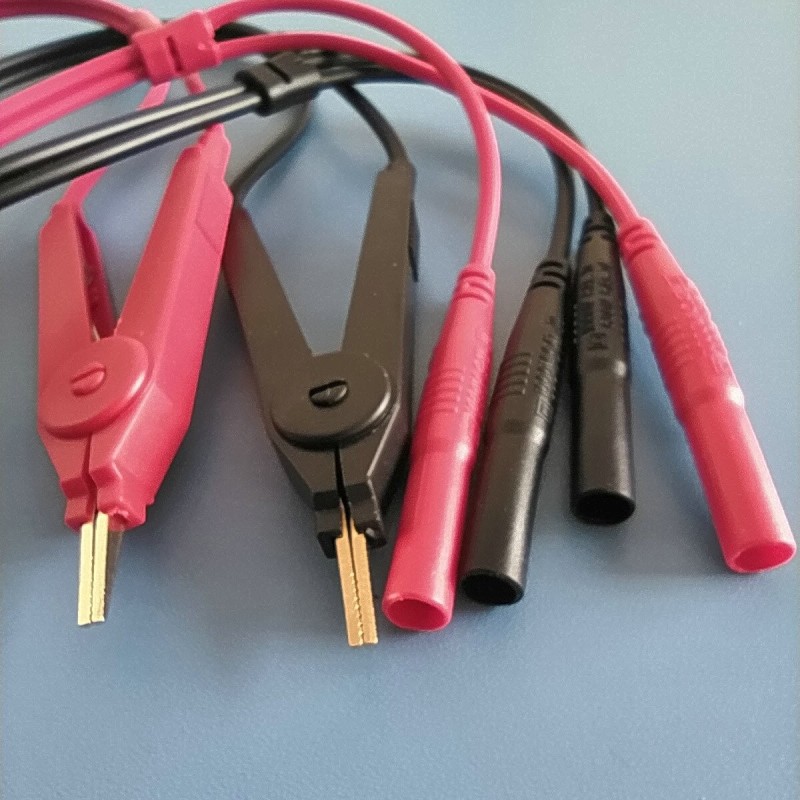

开尔文测试夹子

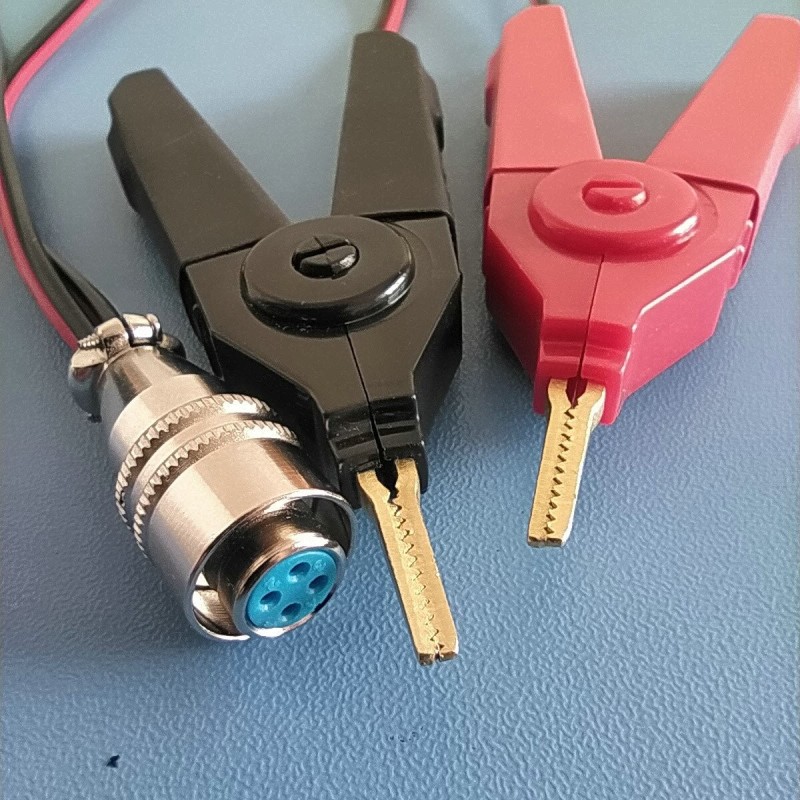

四线电池内阻测试夹子

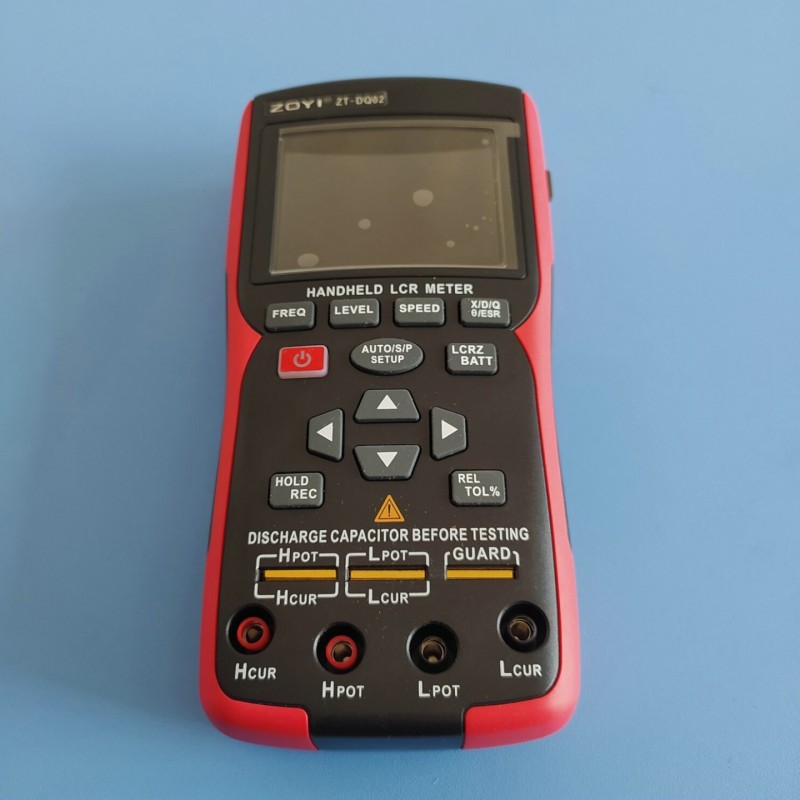

表正面

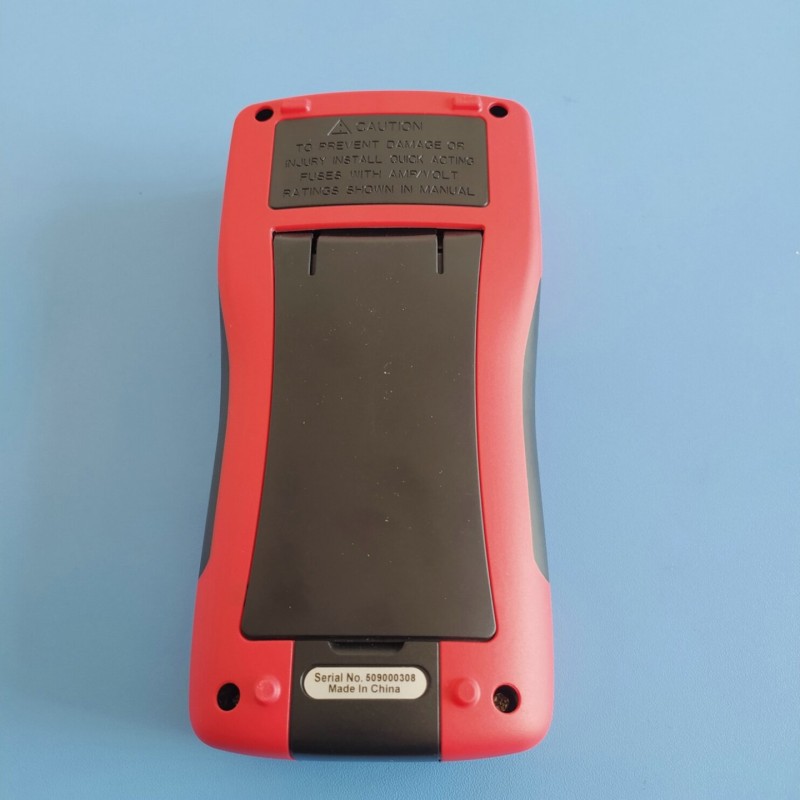

背面

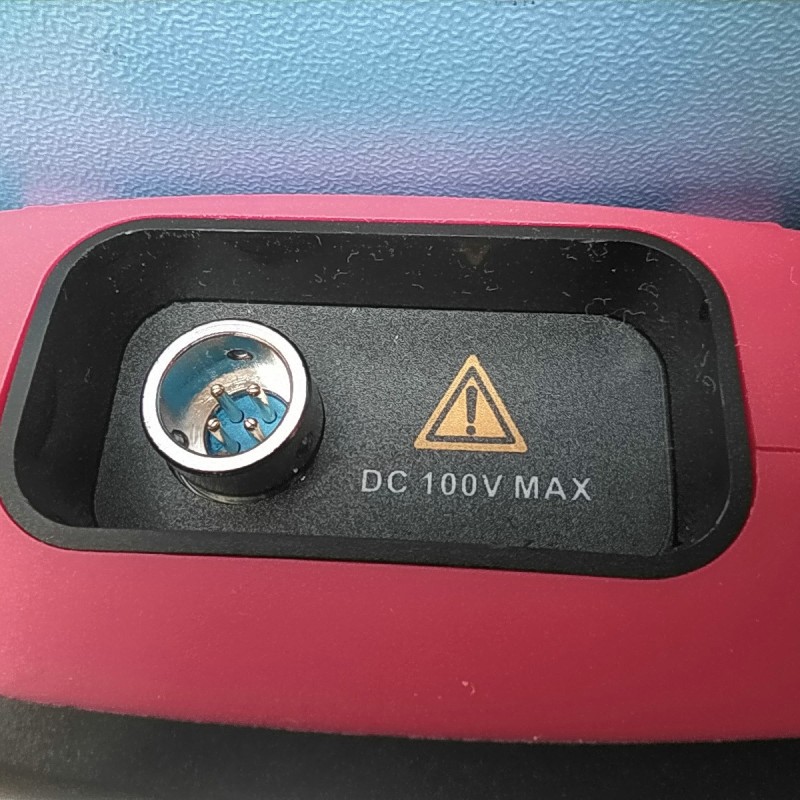

顶端的电池内阻插口

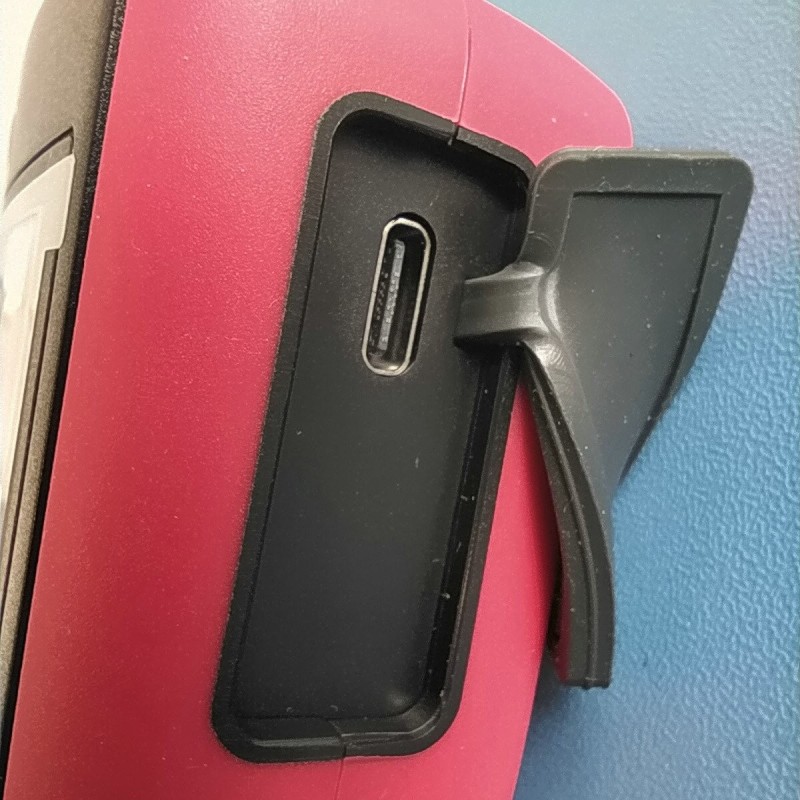

侧面的充电/数据传输口，用C口数据线连接电脑，可以进行升级。

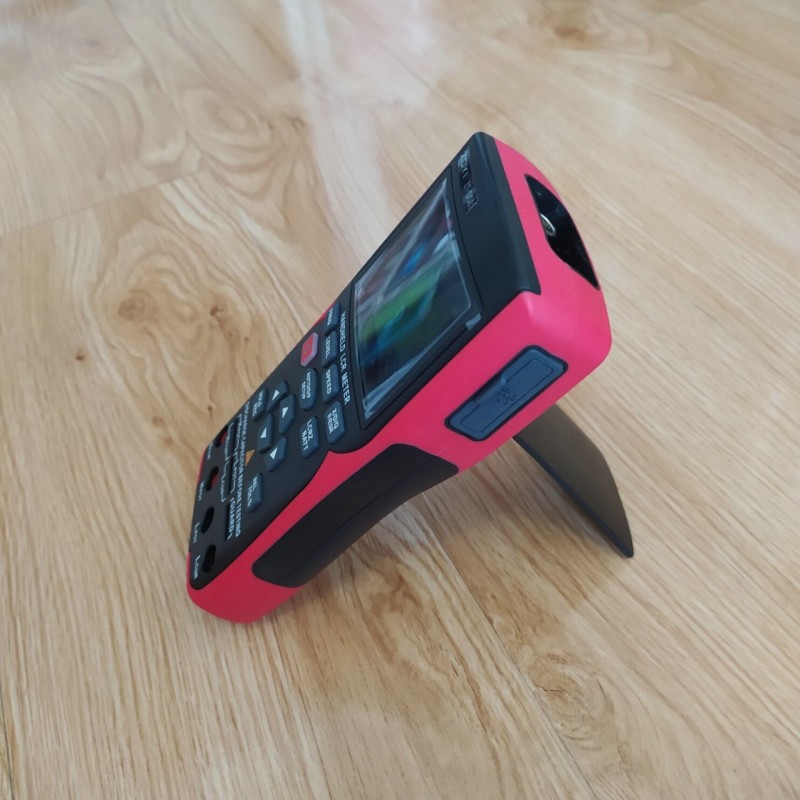

打开后支架，方便观测

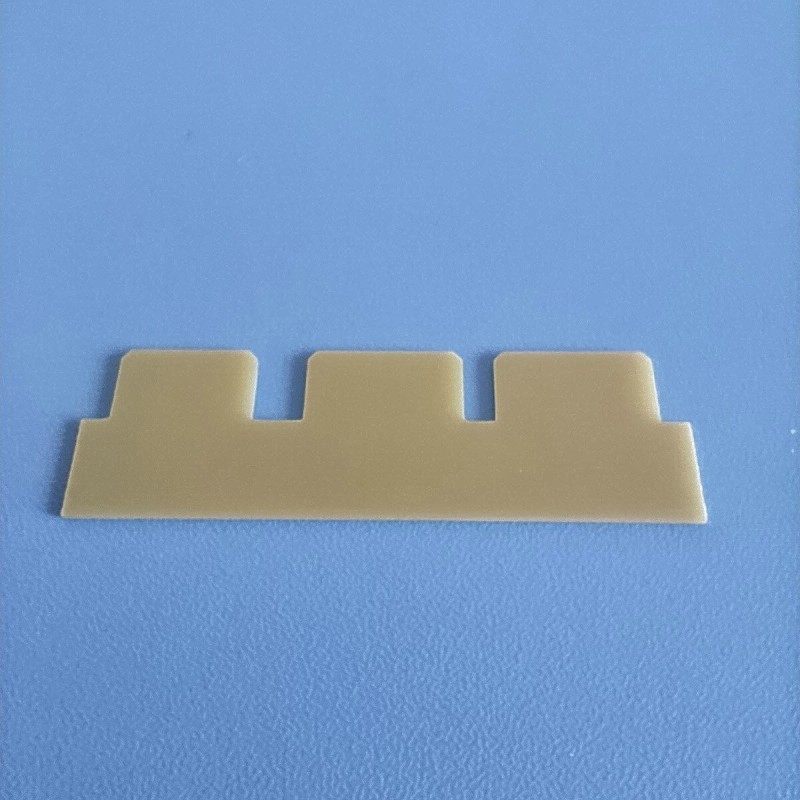

测试口插片，用线夹测试时，插入测试口以提高测试精度

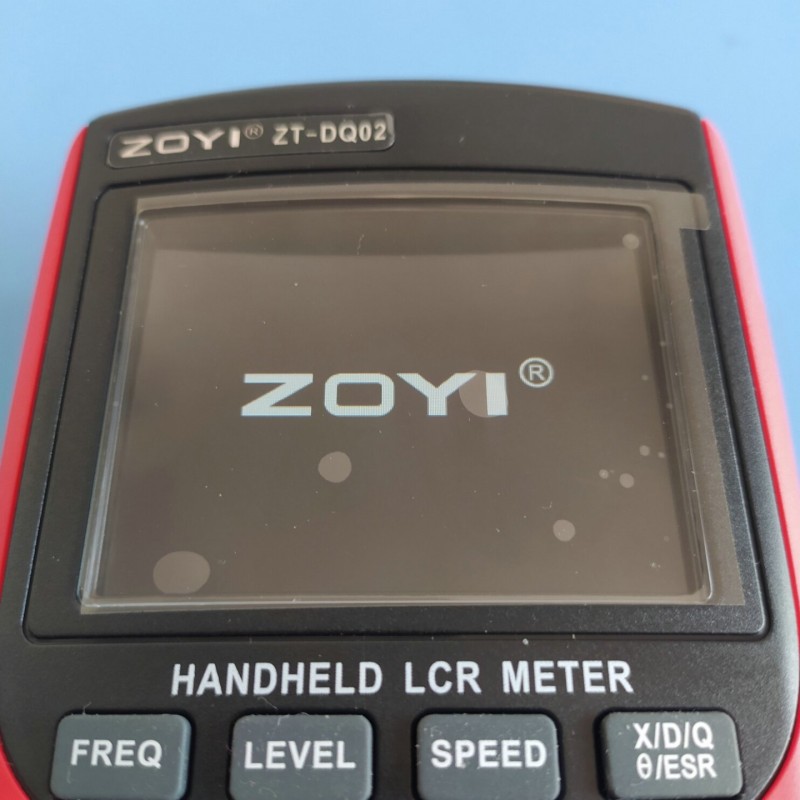

开机显示众仪的logo

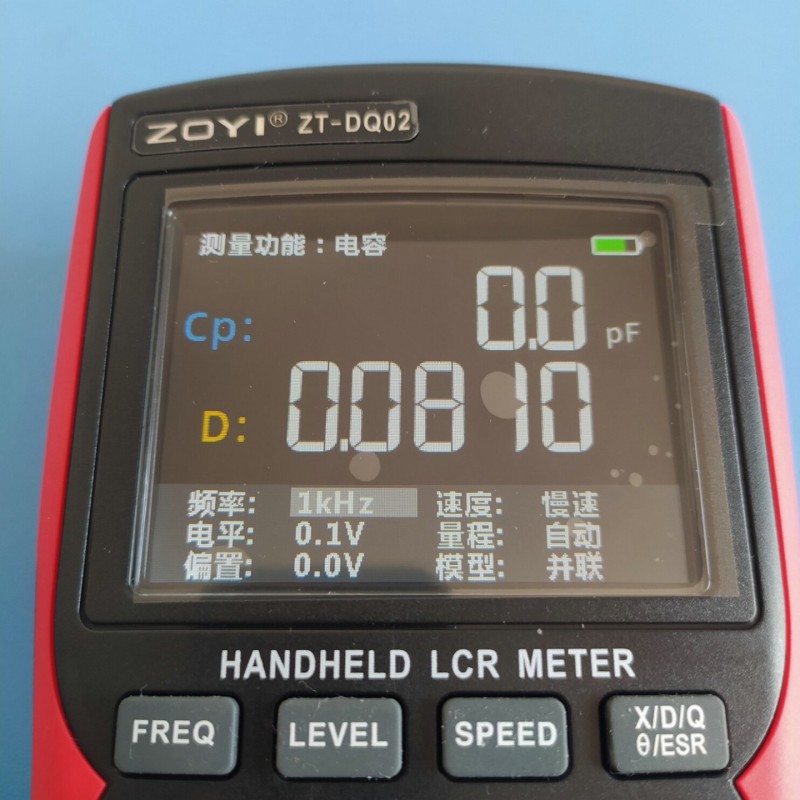

这是电容档

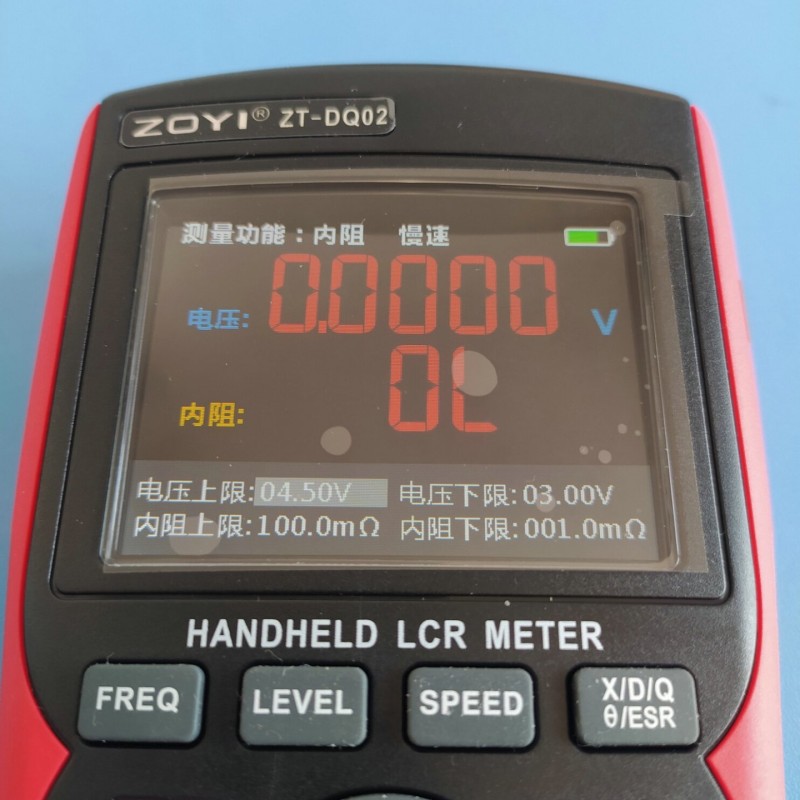

这是电池内阻测试档

二、简单测试



测试1欧的电阻，QJ23A显示1.022，DQ02显示1.0228欧

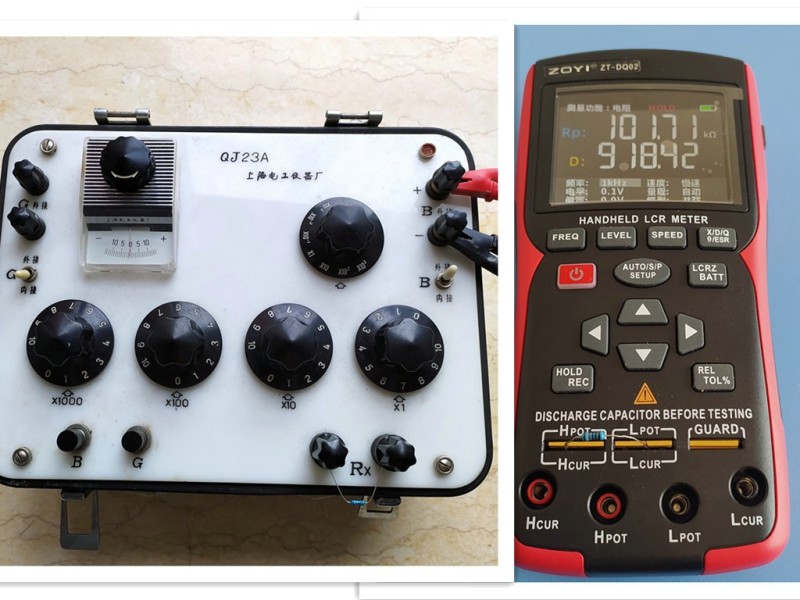

测100K的电阻，QJ23A显示101.7，DQ02显示101.71K

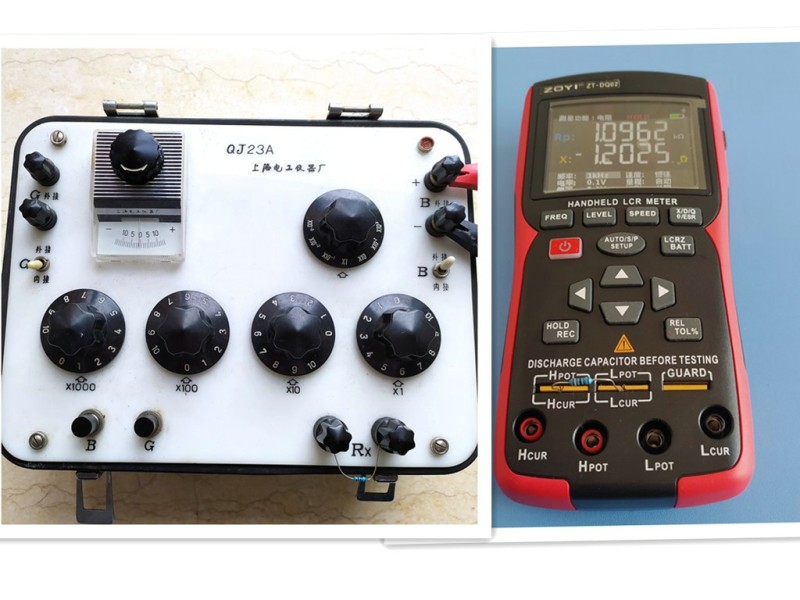

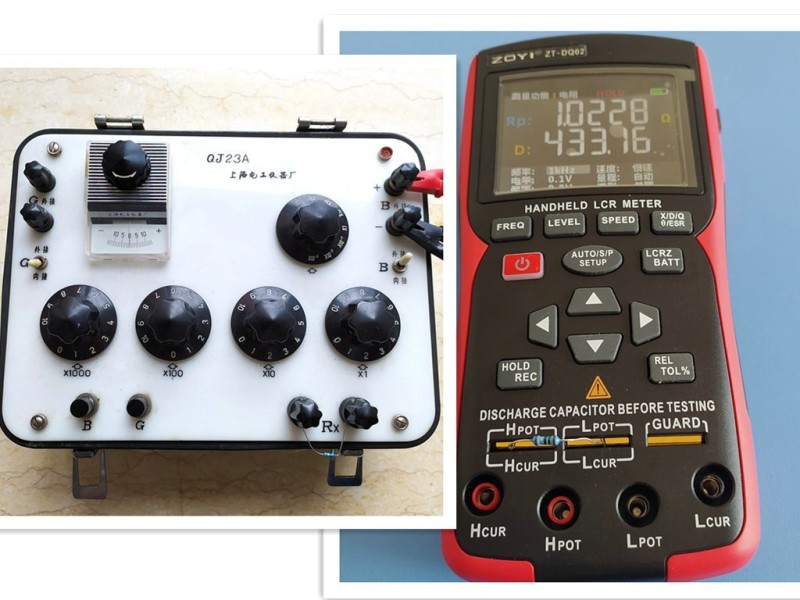

测1K的电阻，QJ23A显示1.096，DQ02显示1.0962K

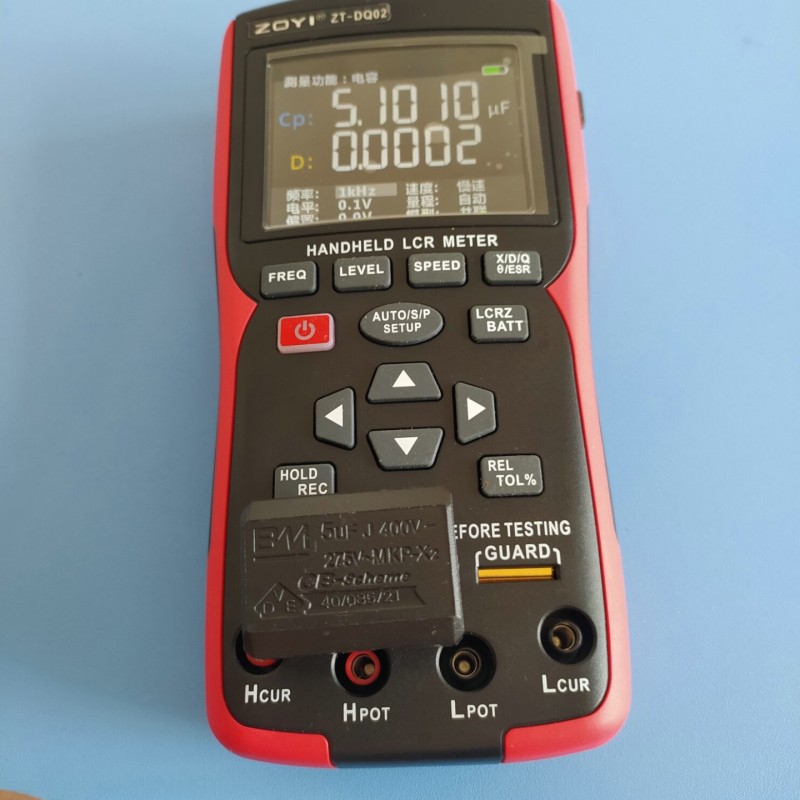

测电磁炉电容，5微法的，显示5.1010，D值为0.0002

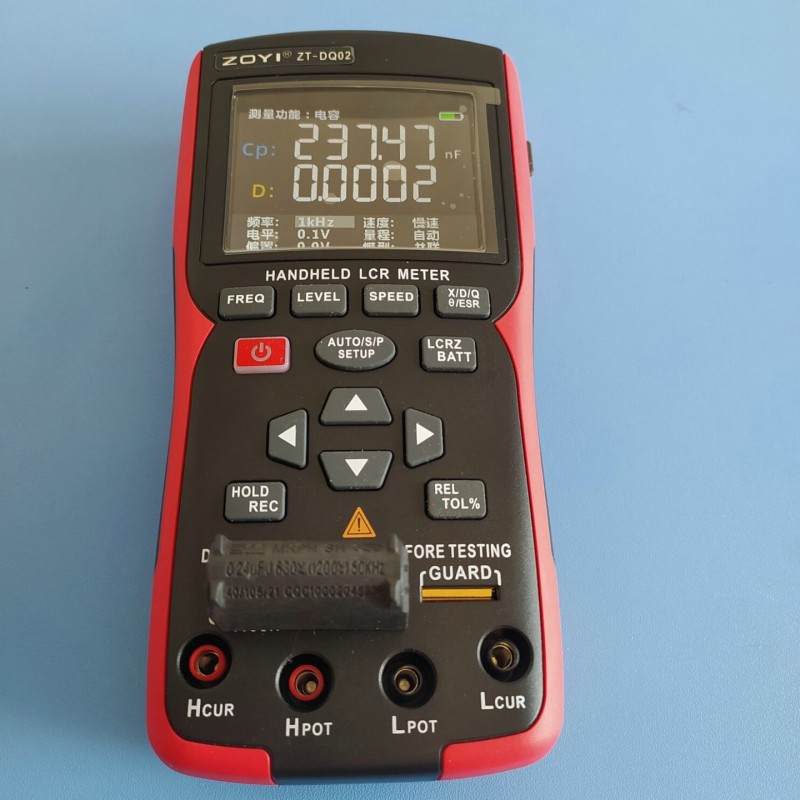

测一个0.24微法的，显示0.23747，D值0.0002




另一个0.24微法的，这个就差点了

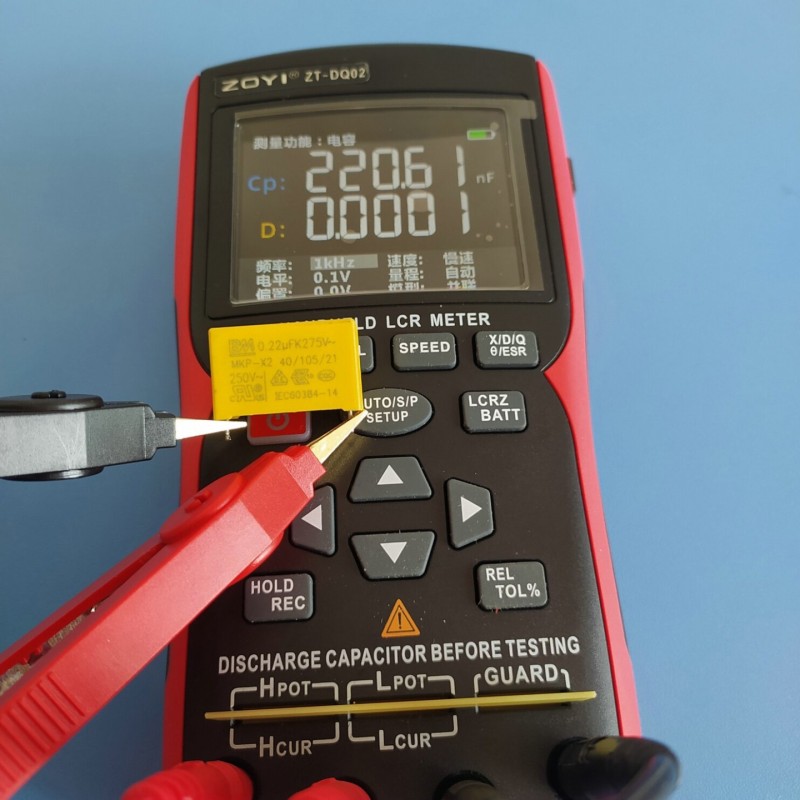

测一个0.22微法的，这个不错

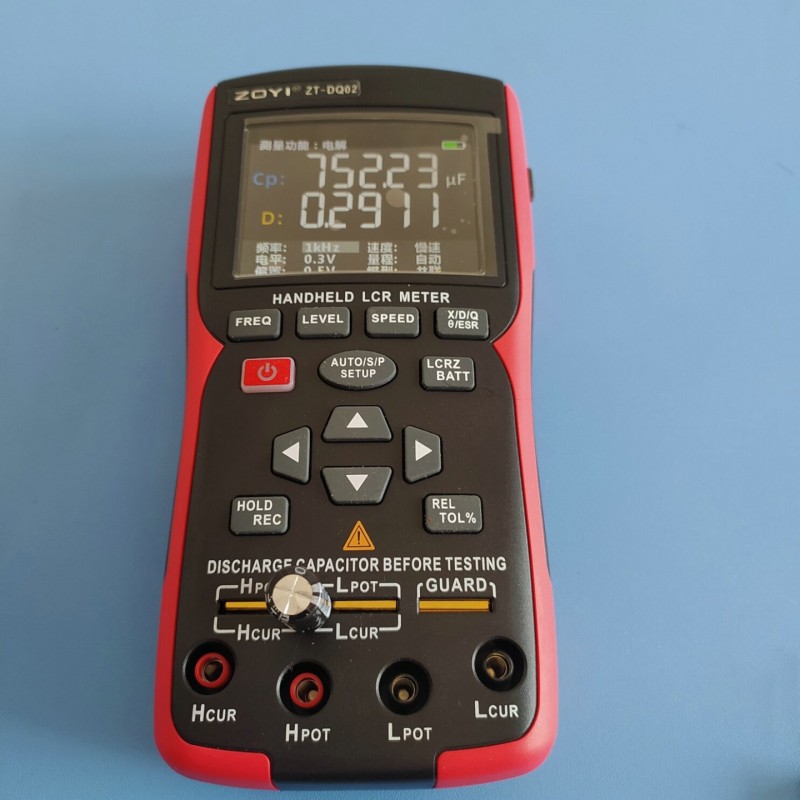

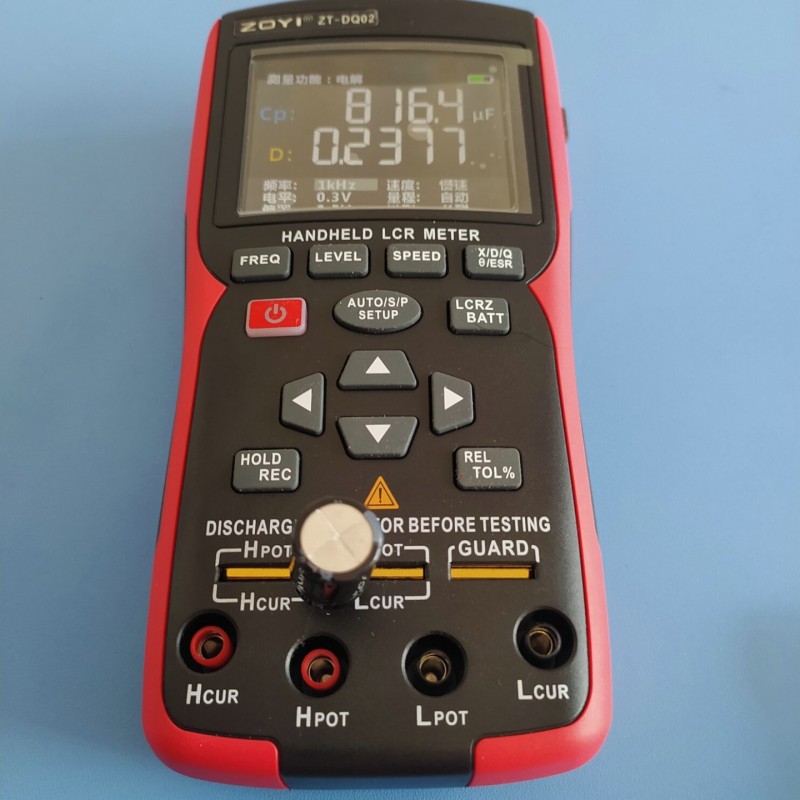

以上三个是1000微法的电解电容，差距有点大
挑选电容很方便

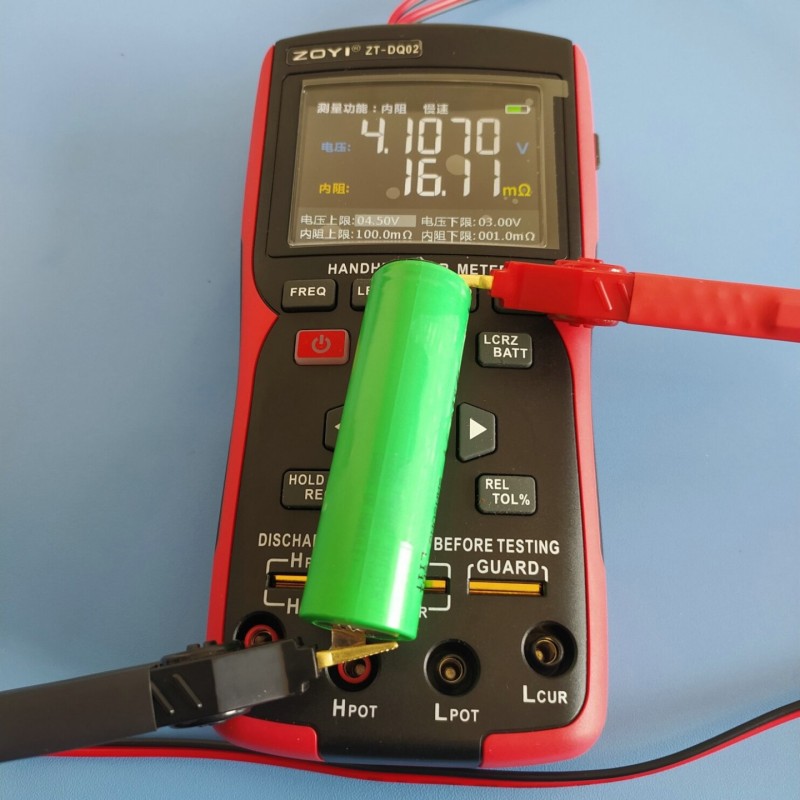

测一下18650锂电池的内阻，为16.11毫欧，电压4.1070伏

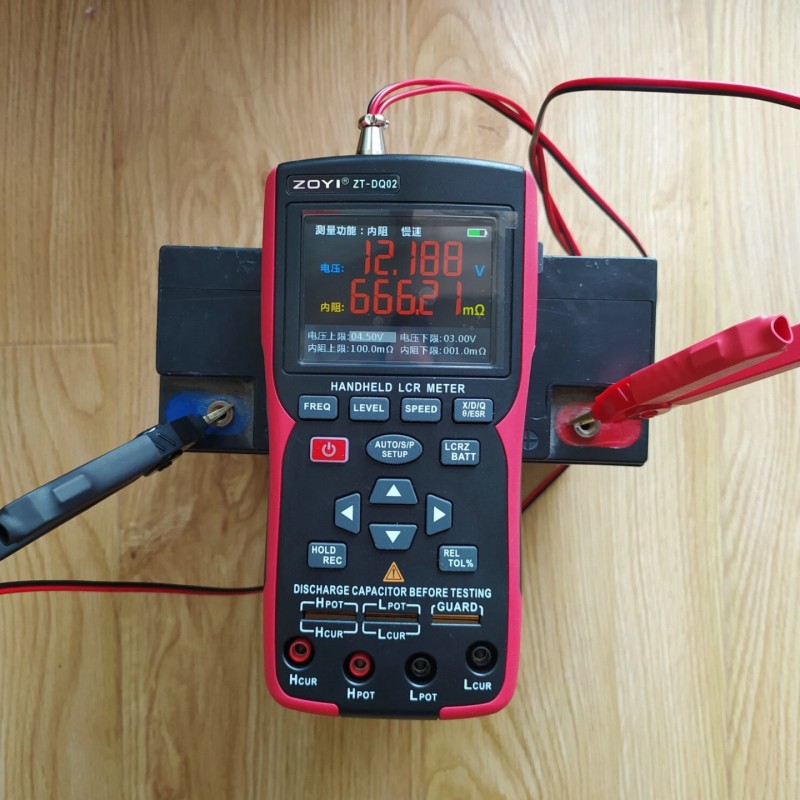

测铅电池，电压12.188V，内阻666.21毫欧，这个电瓶已经不能用了

三、拆解

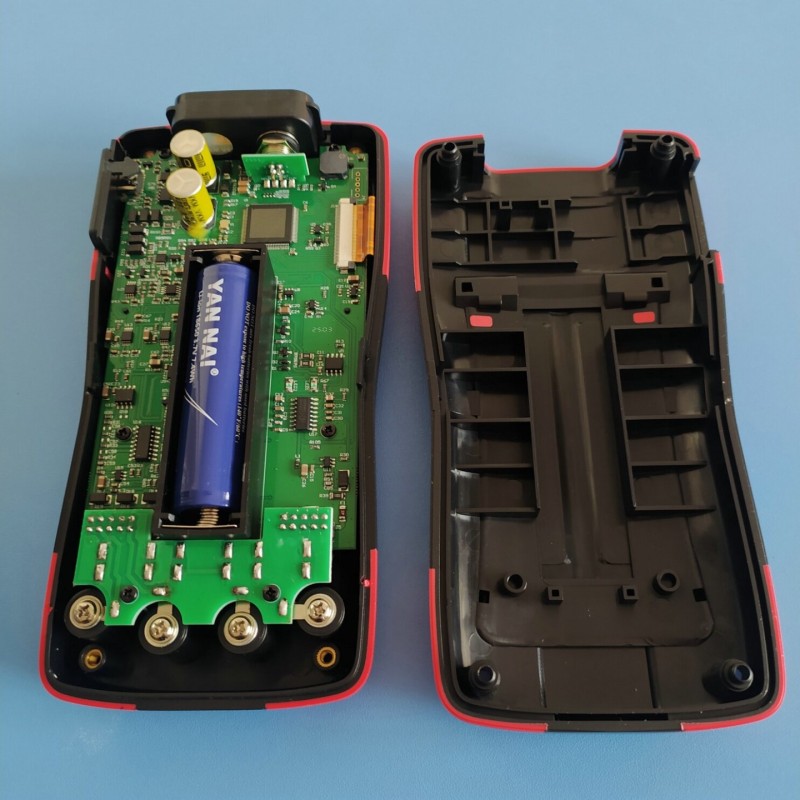

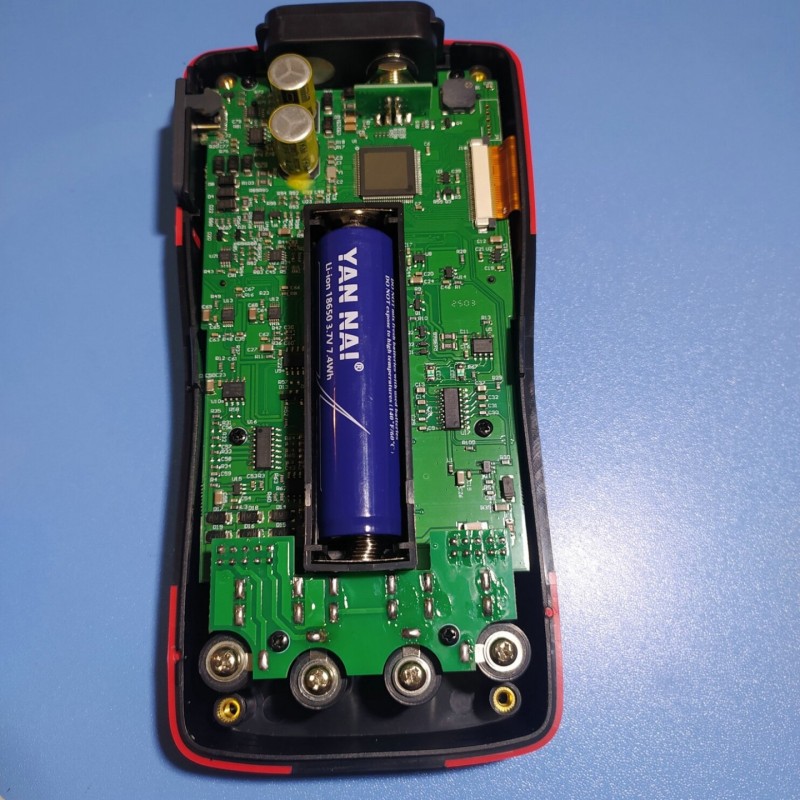

打开后盖

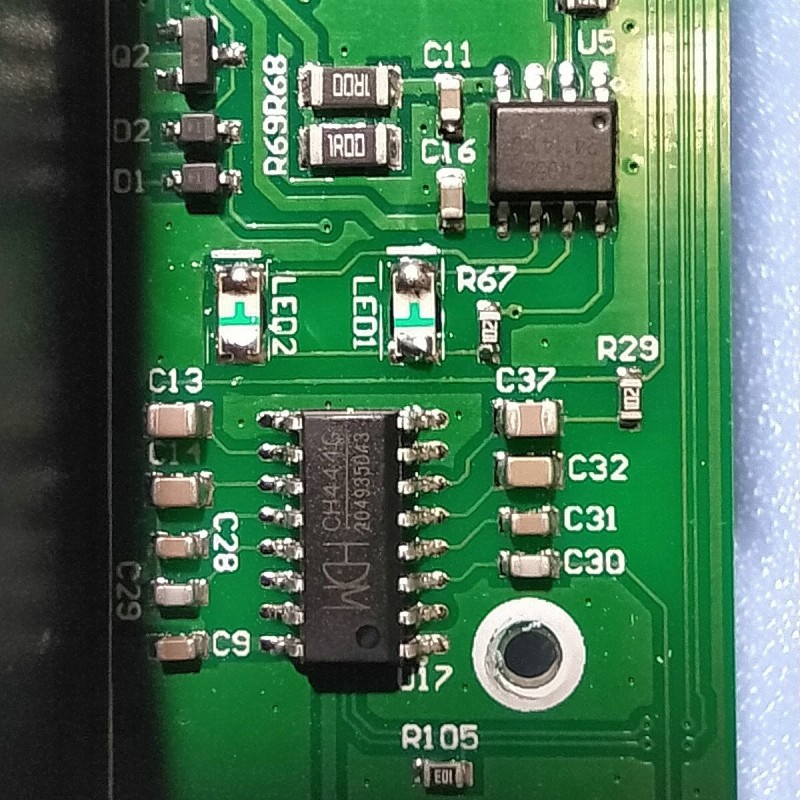

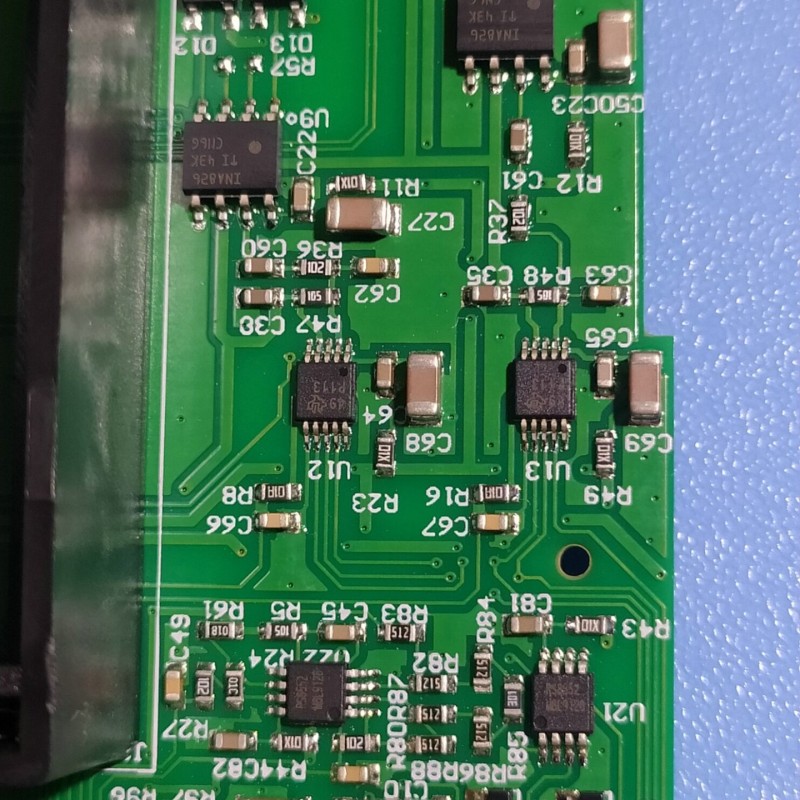

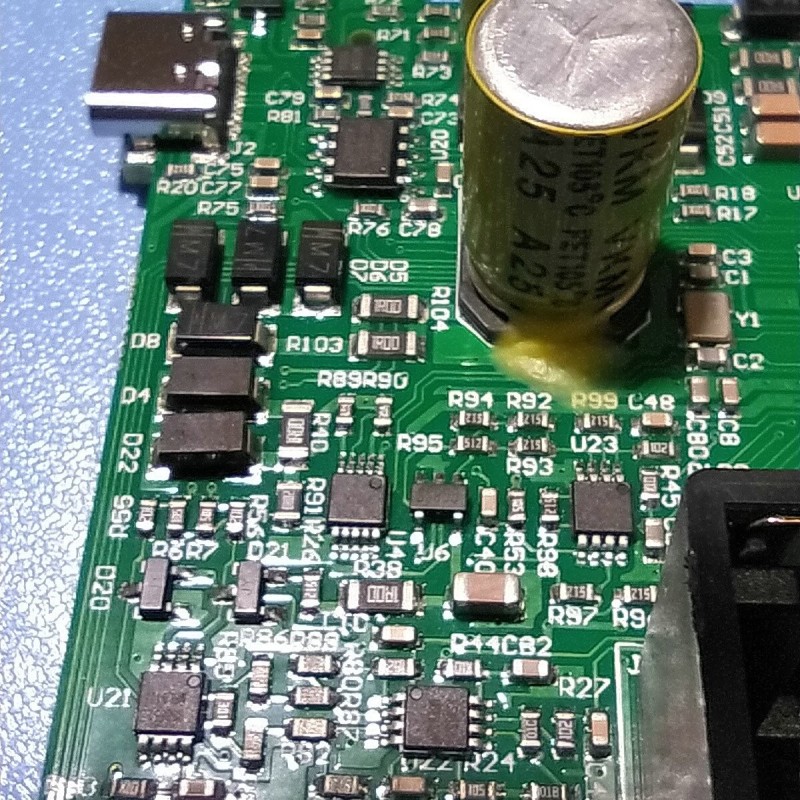

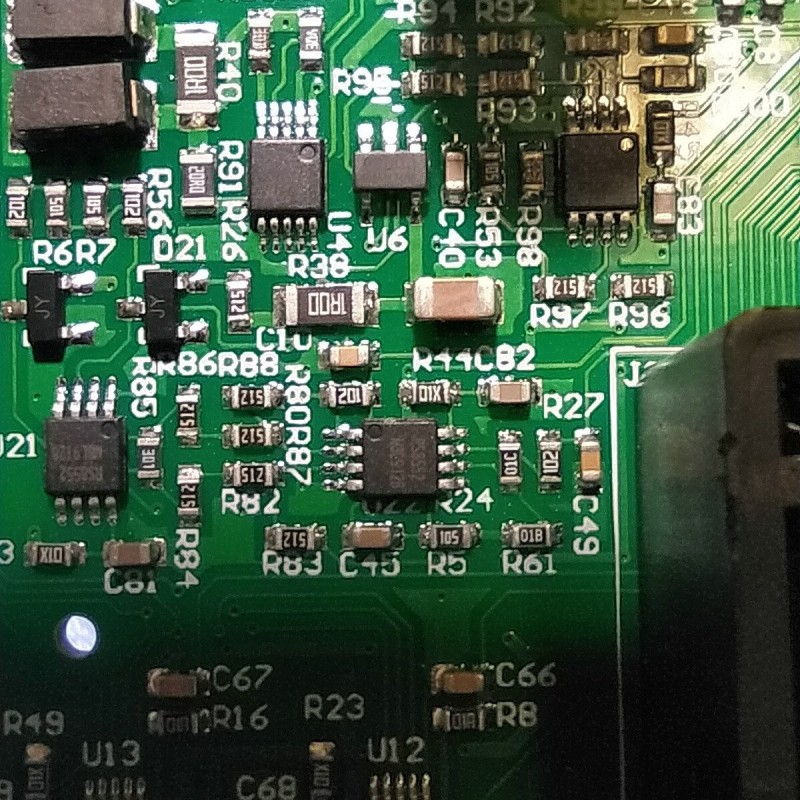

线路板正面

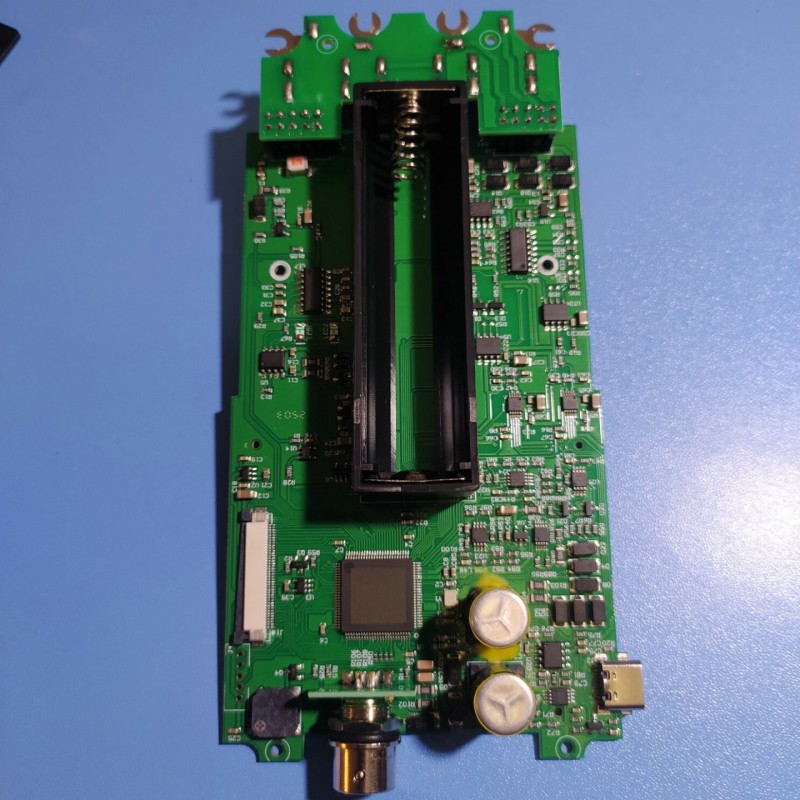

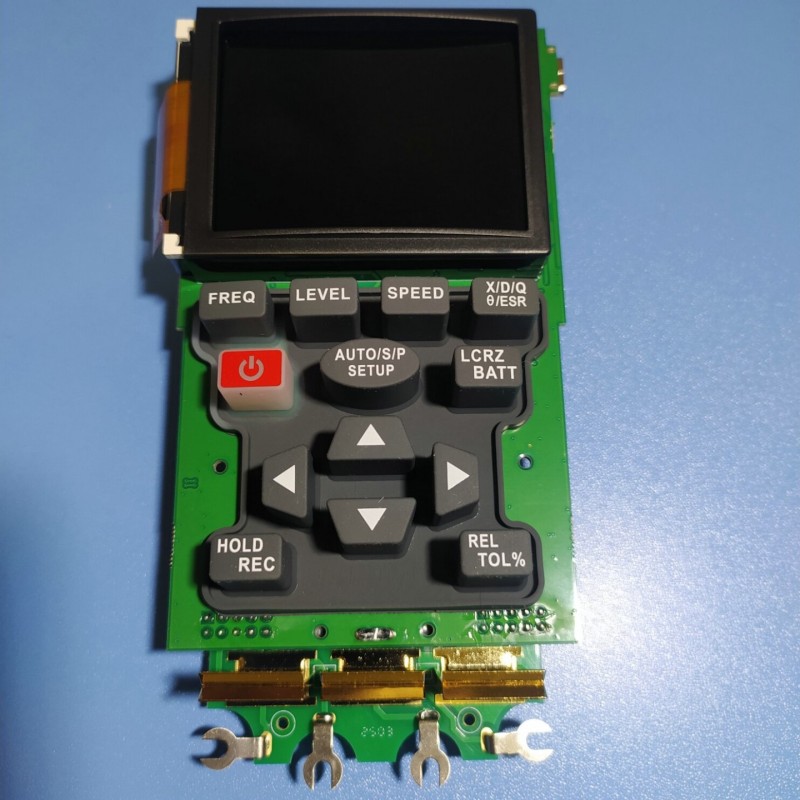

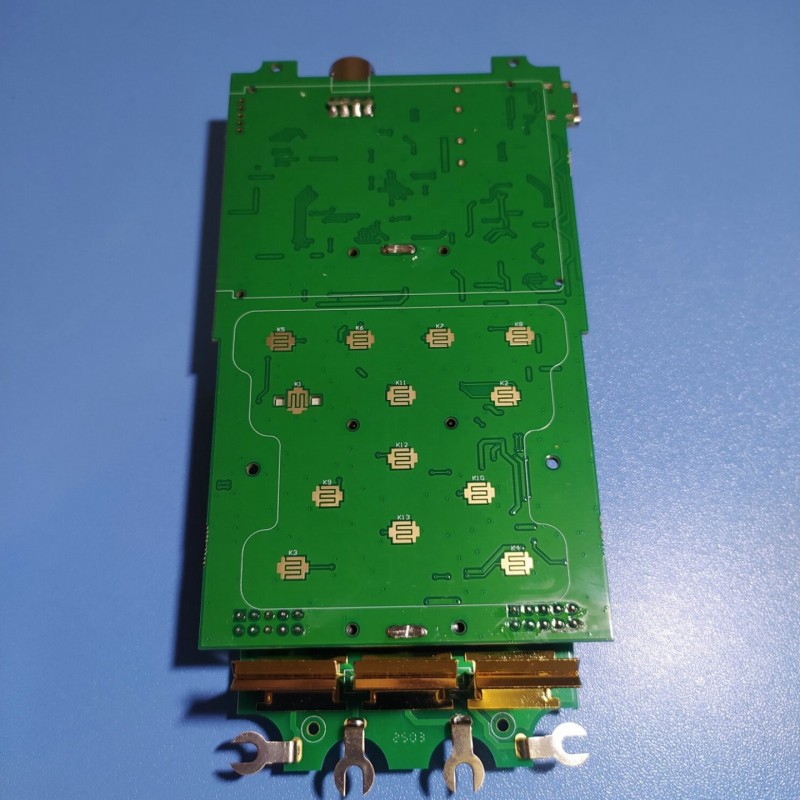

取掉显示屏及按键

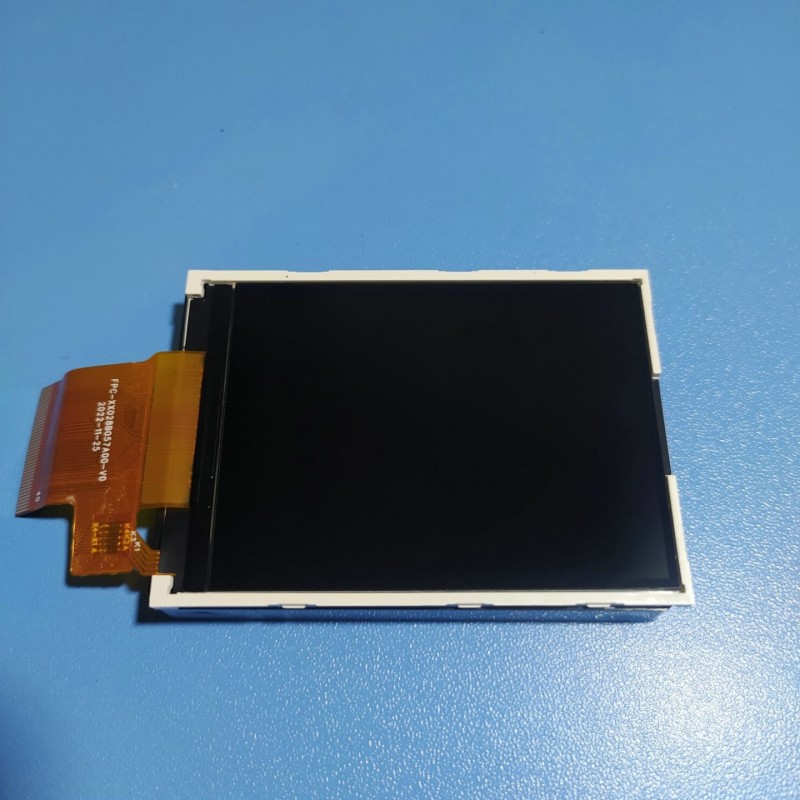

液晶屏

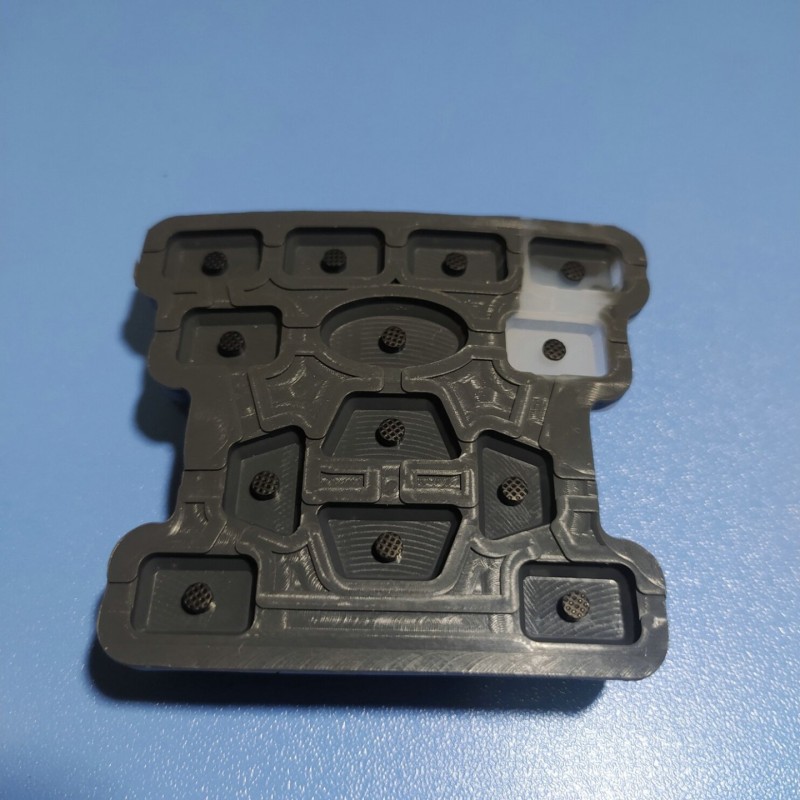

按键



电池座，负极改用弹簧了

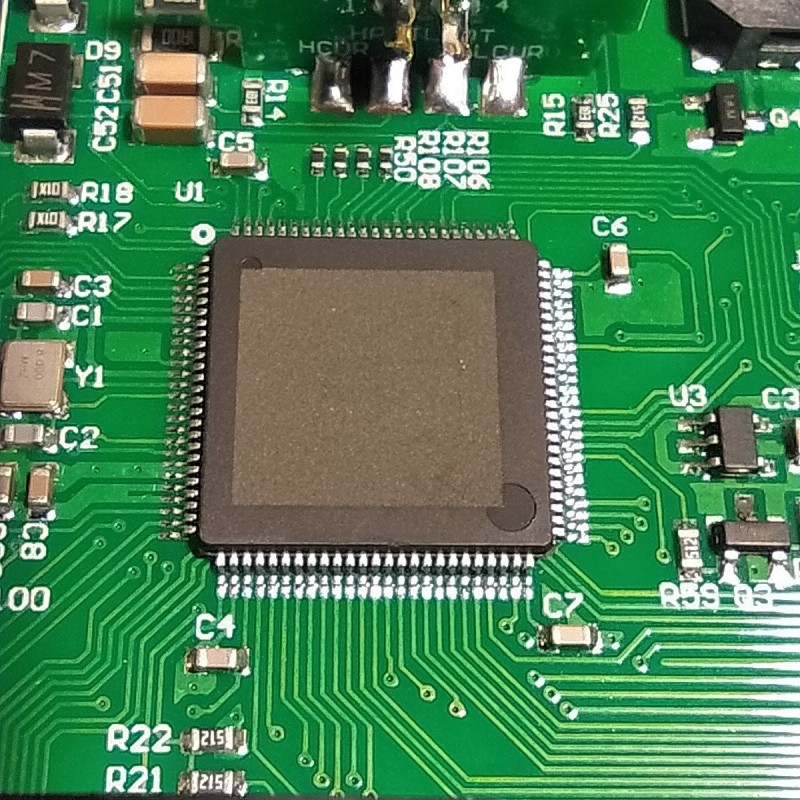

被打磨的芯片

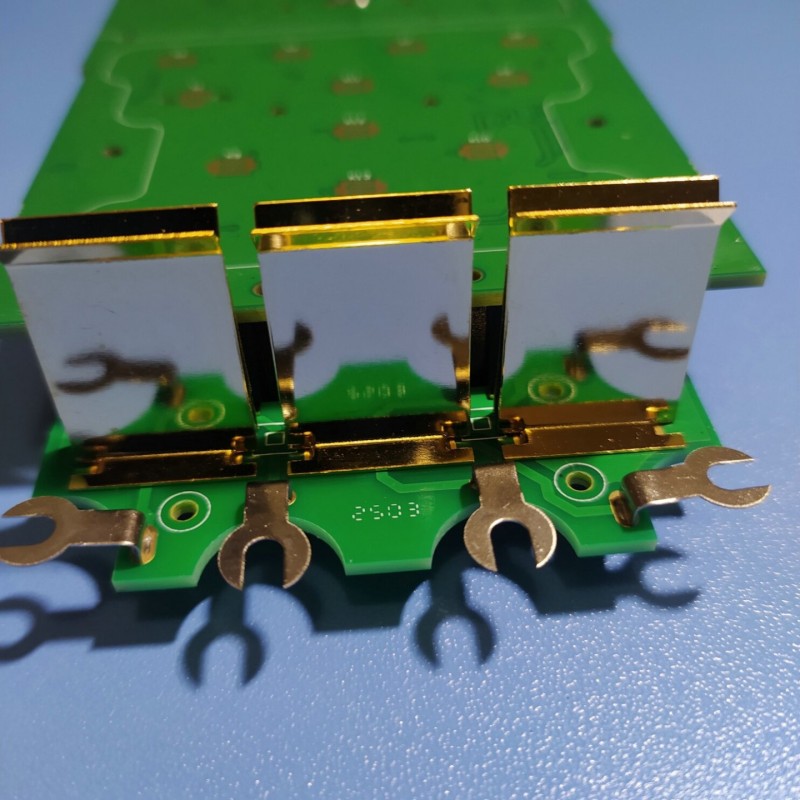

金灿灿的插口

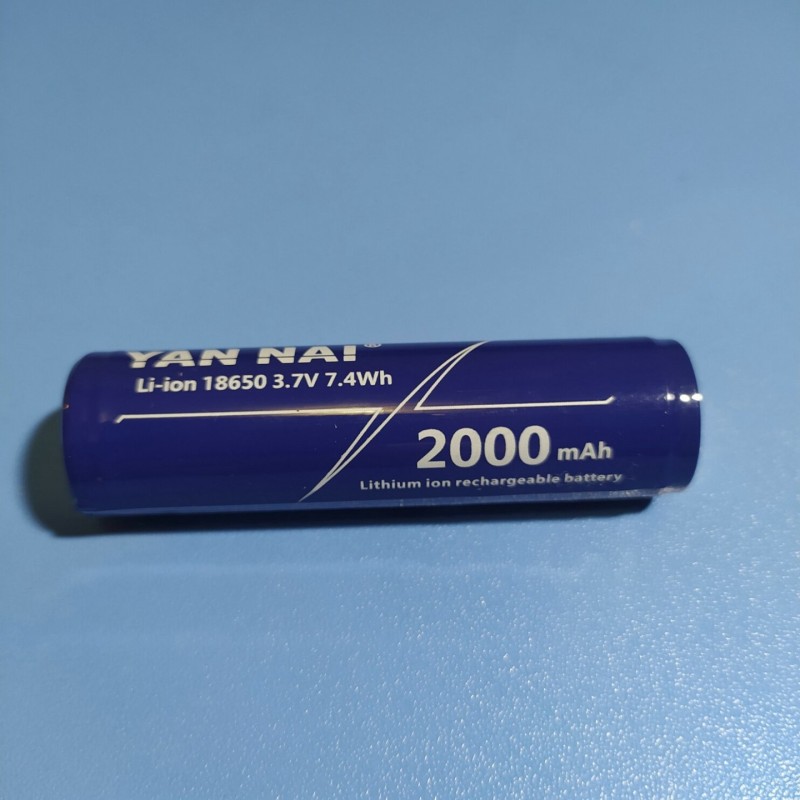

2000mAh的锂电，带有保护芯片

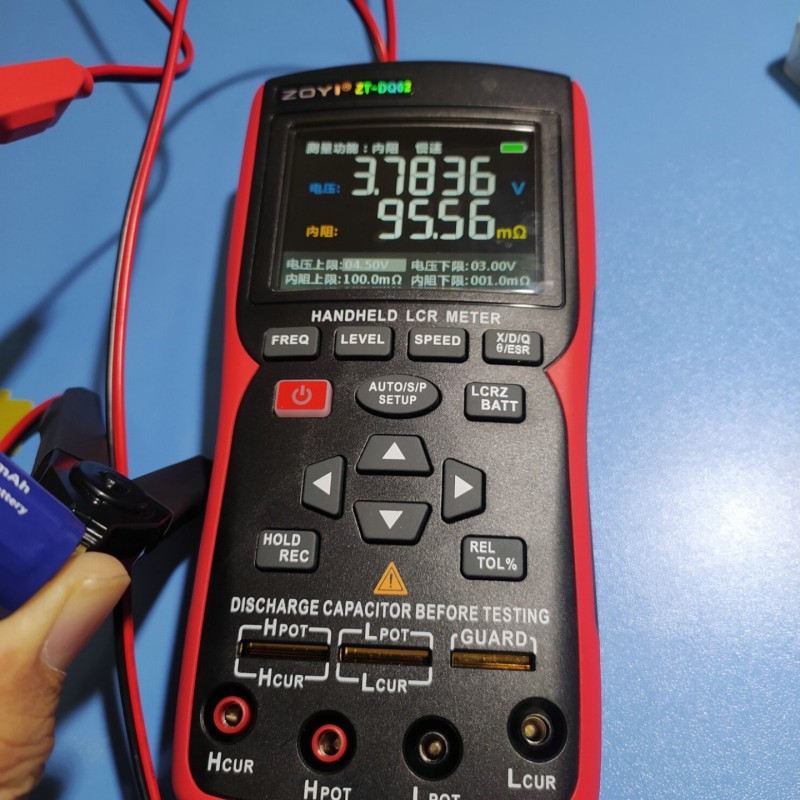

测一下内阻，95.56毫欧

四、使用感受
测量精度较高，最喜欢的是电容测试，可以挑选品质高的电容，有效地防止换上新电容后有不了很长时间又坏的弊端，另一个喜欢的功能是电池内阻测试，非常实用
