同惠TH2819A电桥拆解

43545

同惠TH2819A电桥，这台电桥开机显示的机内软件是2006年。TH2819A和TH2818数字电桥是同一系列，最高频率不同，某些小功能有点差别。具体参数如下：
TH2819A LCR数字电桥​性能特点

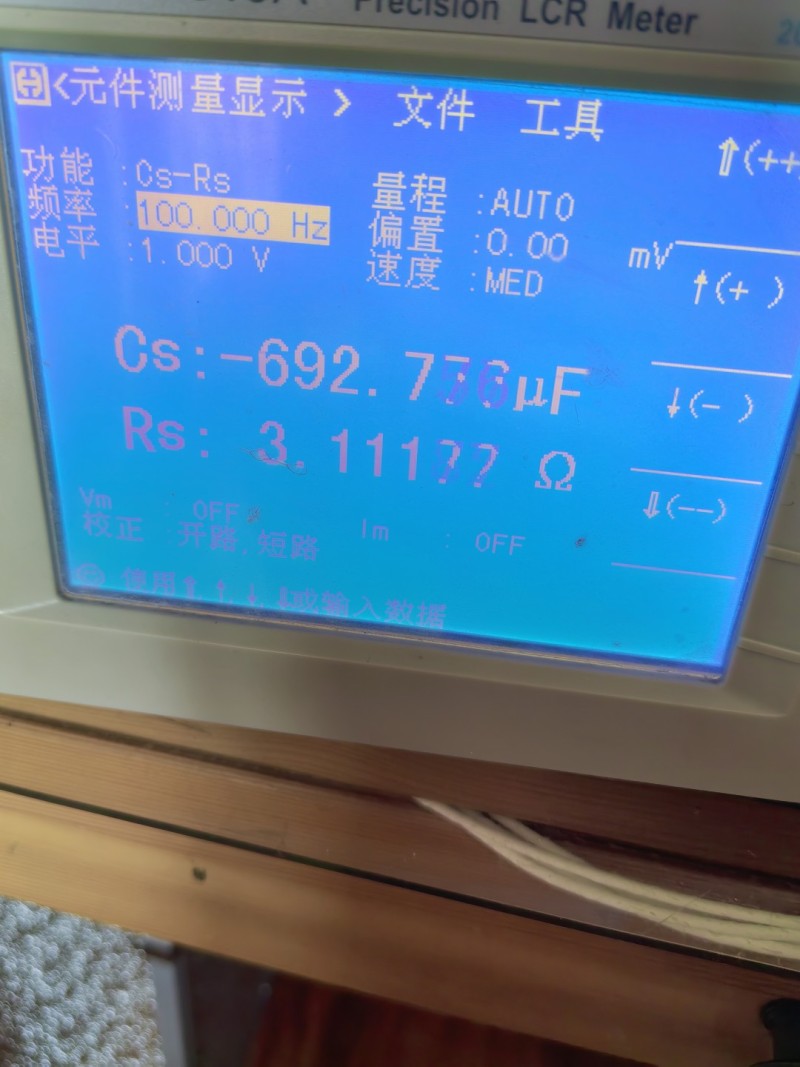

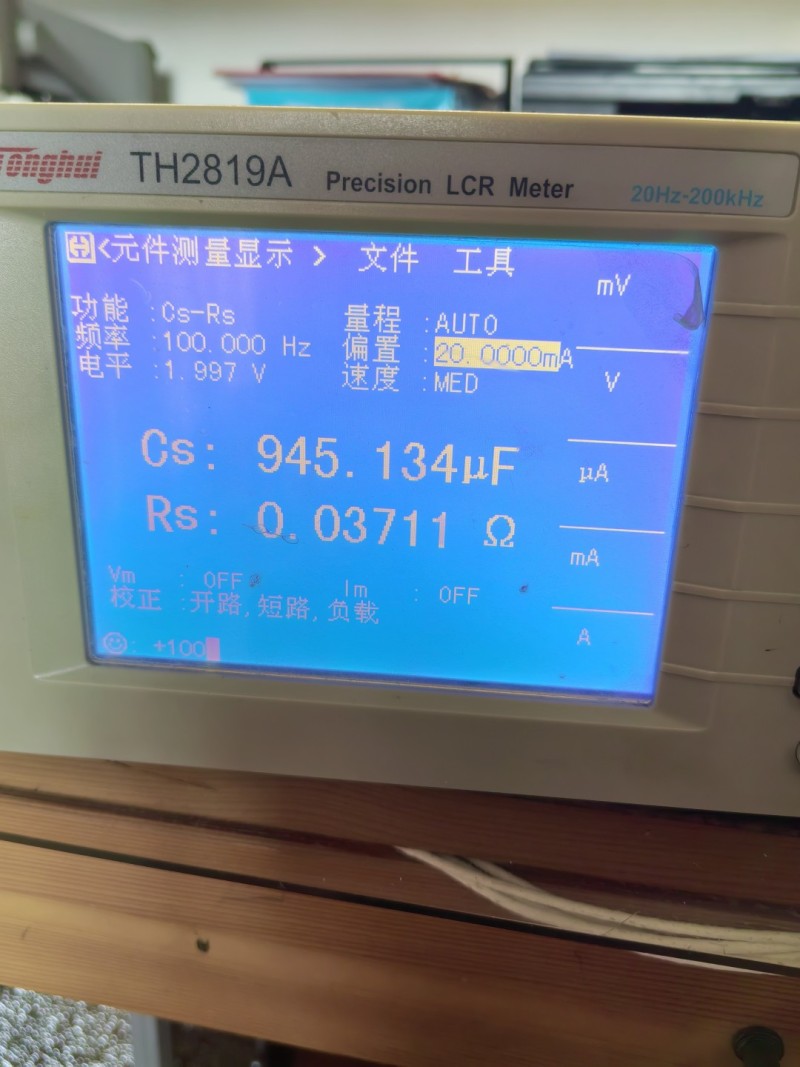

320×240点阵大型图形LCD显示
中英文可选操作界面
30 Ω, 100 Ω 可选信号源输出阻抗
开路，短路，负载校正功能
10点列表扫描测试功能
内建比较器，10档分选及计数功能
测试电平监视功能
电压或电流的自动电平调整功能净重：9.3kg
20组内部仪器设定可供储存及读取
RS232C，HANDLER,GPIB接口
提供0 V、1.5 V、2 V内部直流偏压
TH1773/TH1775 偏流源控制能力
可选±10 V(±100 mA)
TH2819A可选高速1A内部直流偏流源

常州同惠 TH2819A LCR数字电桥 技术参数

测试参数		|Z|,|Y|,C,L,X,B,R,G,D,Q,θ，DCR
		Turn-Ratio,Phase(TH2819A无)
TH2819A	2 0Hz-200kHz,分辨率：10mHz,精度：0.01%
测试电平范围		正常：5mV-2V ,圈数测试：5mV-4V,恒电平：10mV-1V,分辨率：1mV,精度：5%
TH2819A	10Ω/CC，30Ω，100Ω可选
基本准确度		0.05%
显示范围		|Z|,R,X	0.00001Ω-99.9999MΩ
		DCR	1mΩ-99.9999MΩ
		|Y|,G,B	0.00001μS-99.9999S
		C	0.00001pF-9.99999F
		L	0.00001μH-99.9999kH
		D	0.00001-9.99999
		Q	0.01-99999.9
		θ(DEG)	-179.999°-179.999°
		θ(RAD)	-3.14159 - 3.14159
		Turns-Ratio	1∶0.01 - 100∶1
		△%	-999.999%-999.999%
测量时间（≥1kHz）		快速：32ms,中速：90ms,慢速：650ms
等效电路		串联，并联
量程方式		自动，保持
触发方式		内部，手动，外部和总线
平均次数		1-255
校正功能		开路，短路，负载
内部直流偏置源		0V,1.5V,2V，精度：1%
比较器功能		10档分选和档计数功能
存储器		可保存20组仪器设定值
接口		RS -232C,HANDLER(选件)，GPIB(选件)

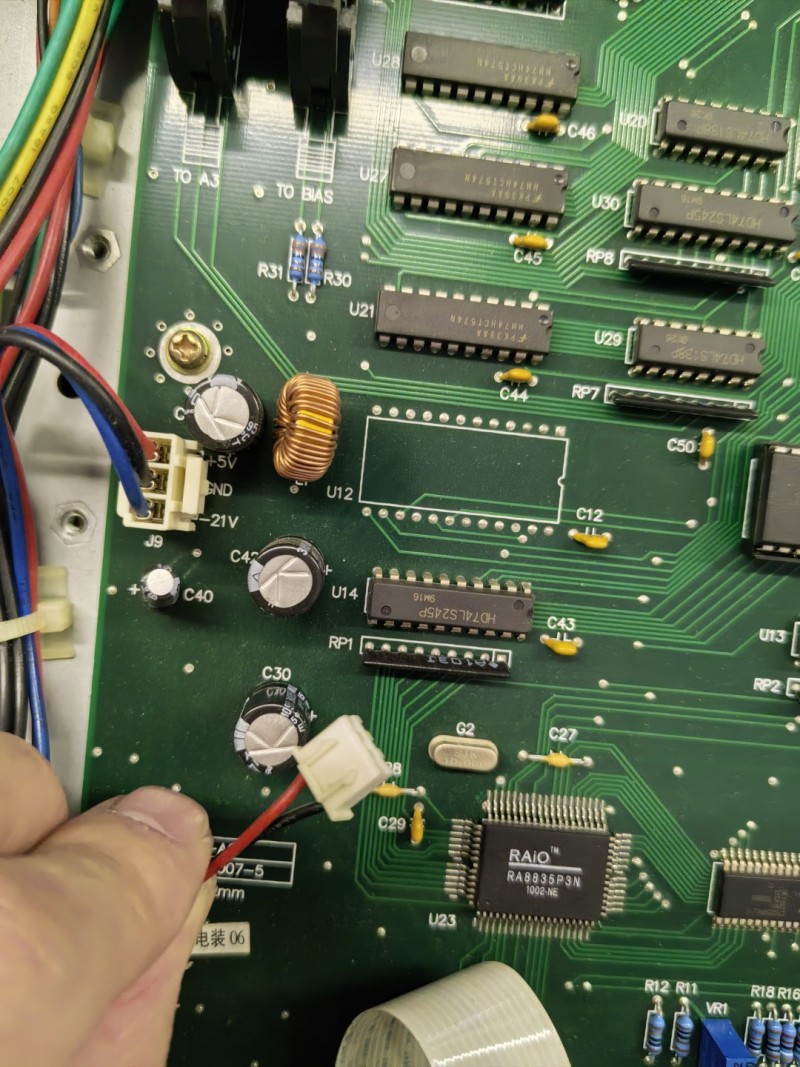

USB是选件，空着的。只有PCB板存在，没有连线。

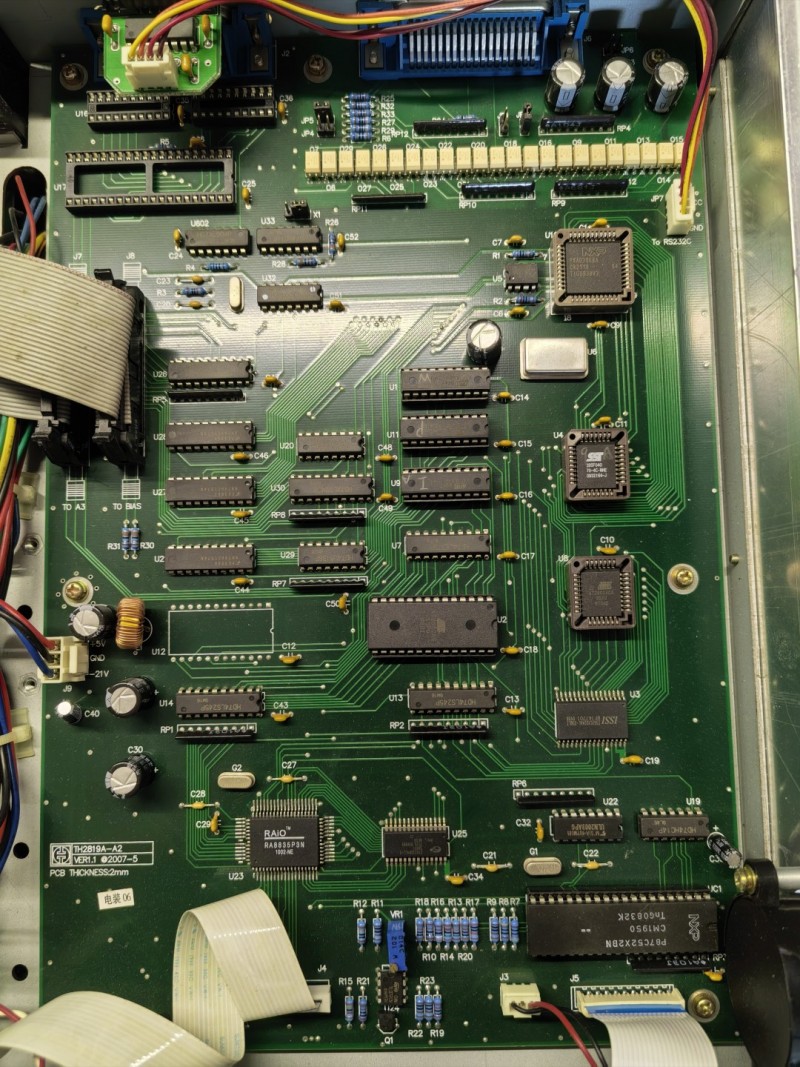

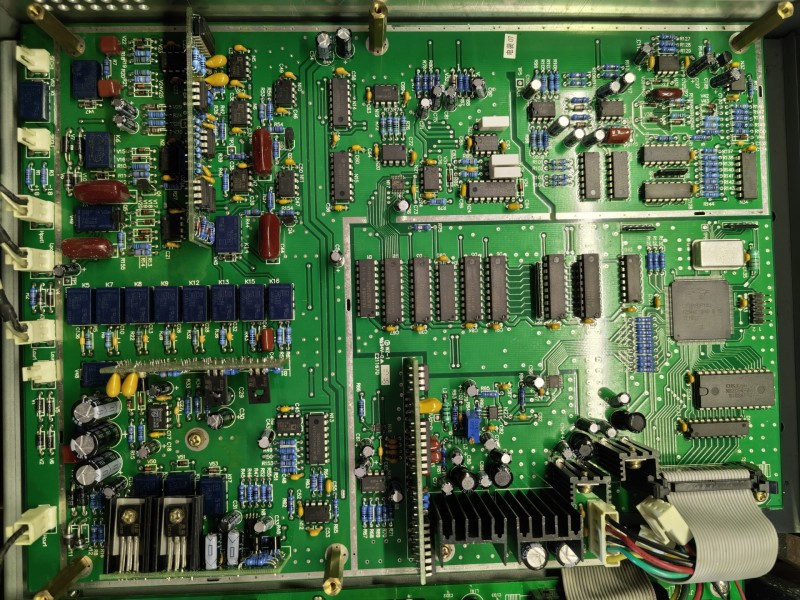

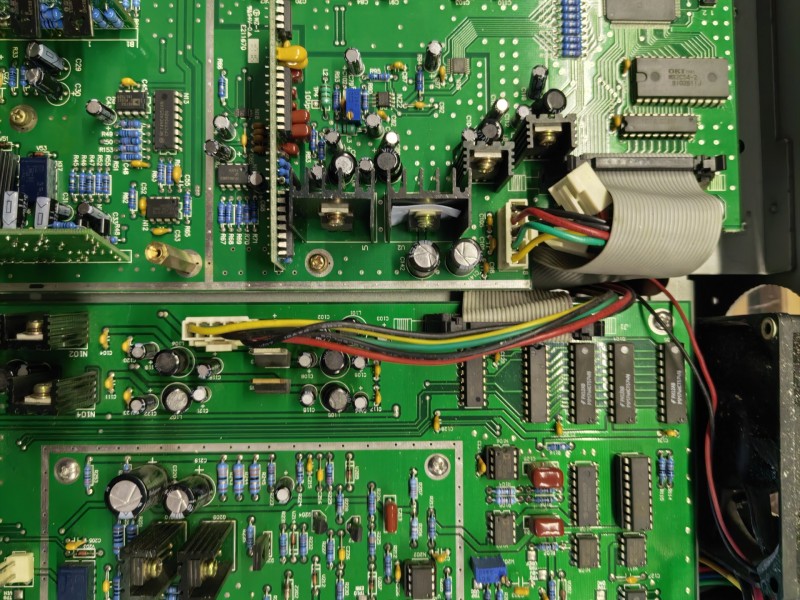

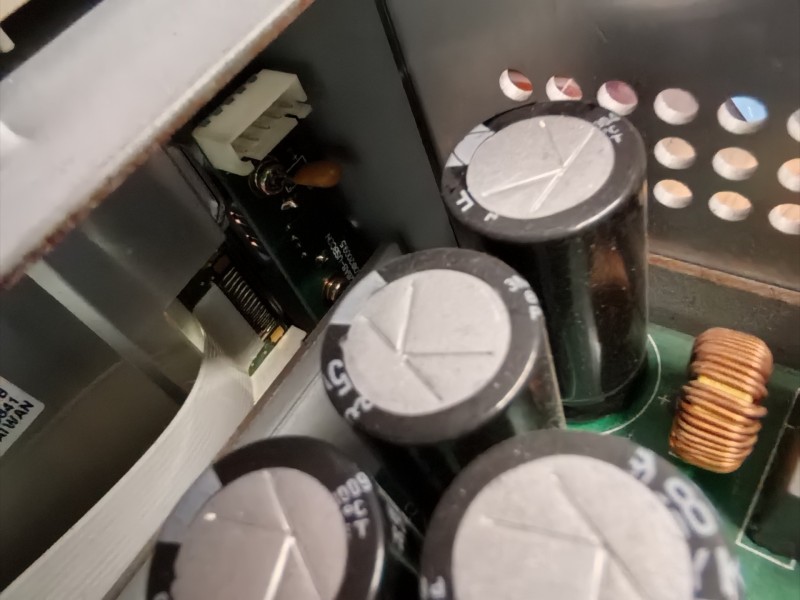

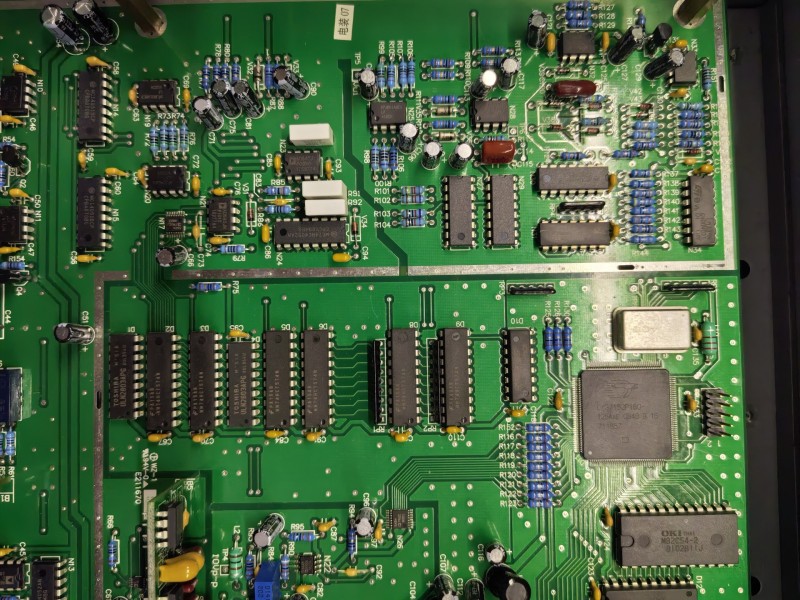

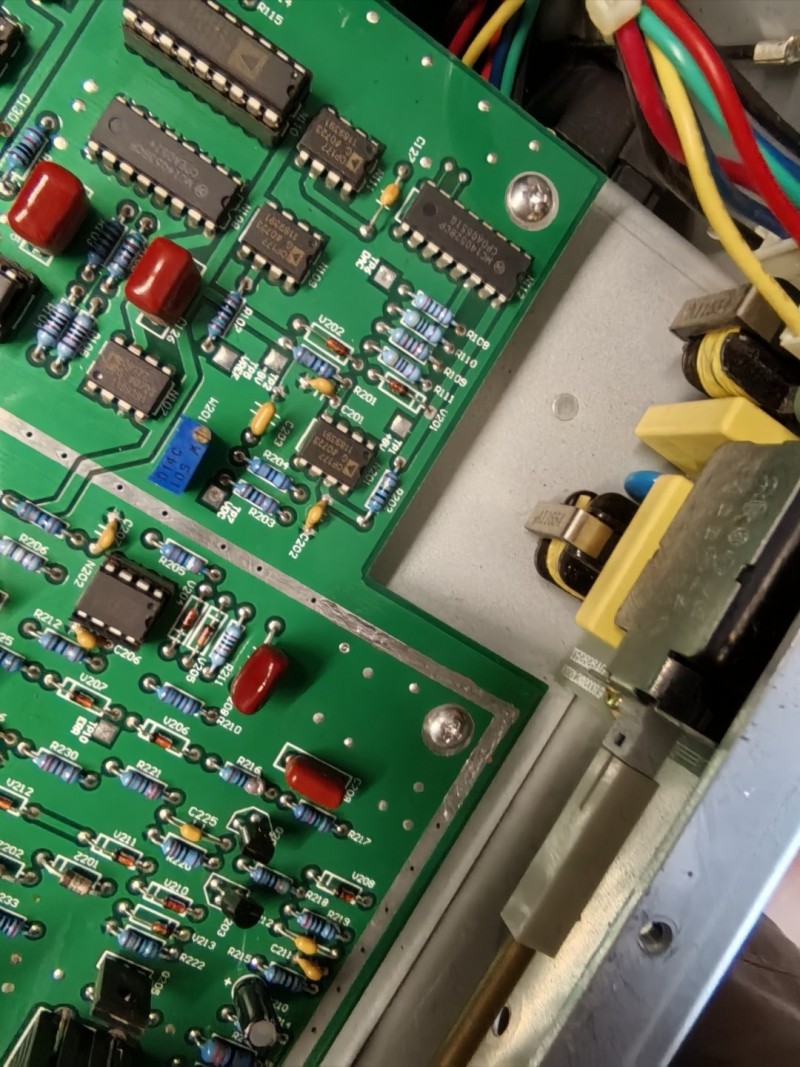

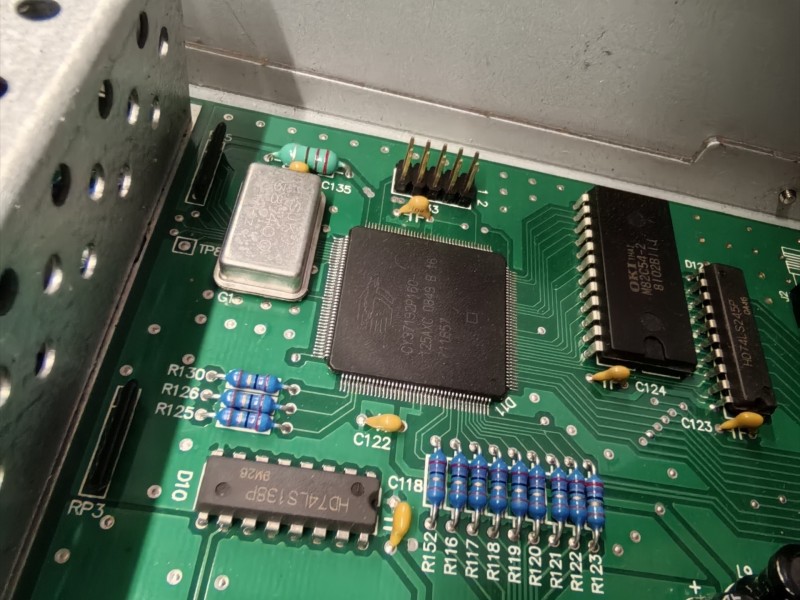

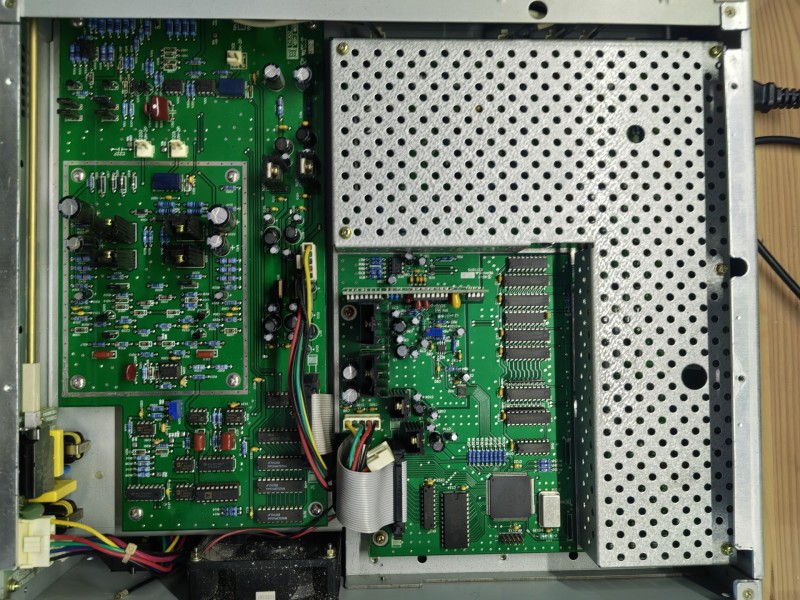

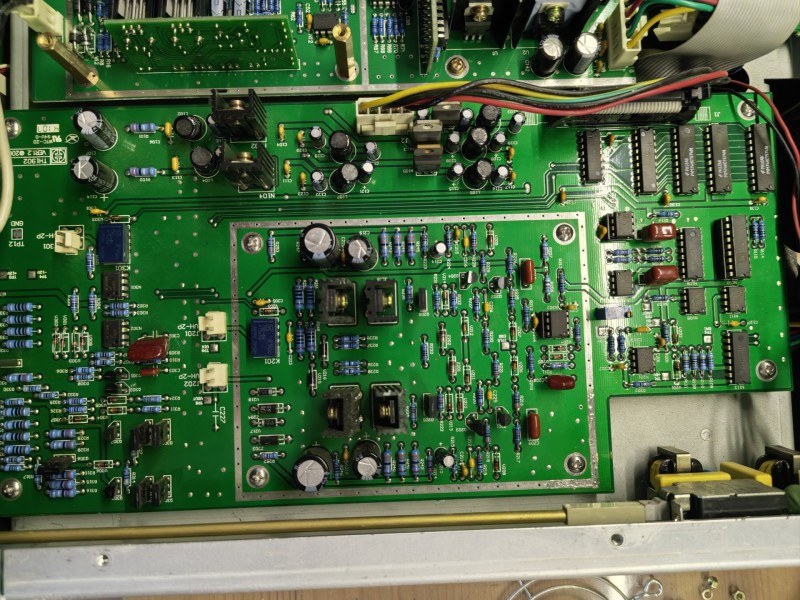

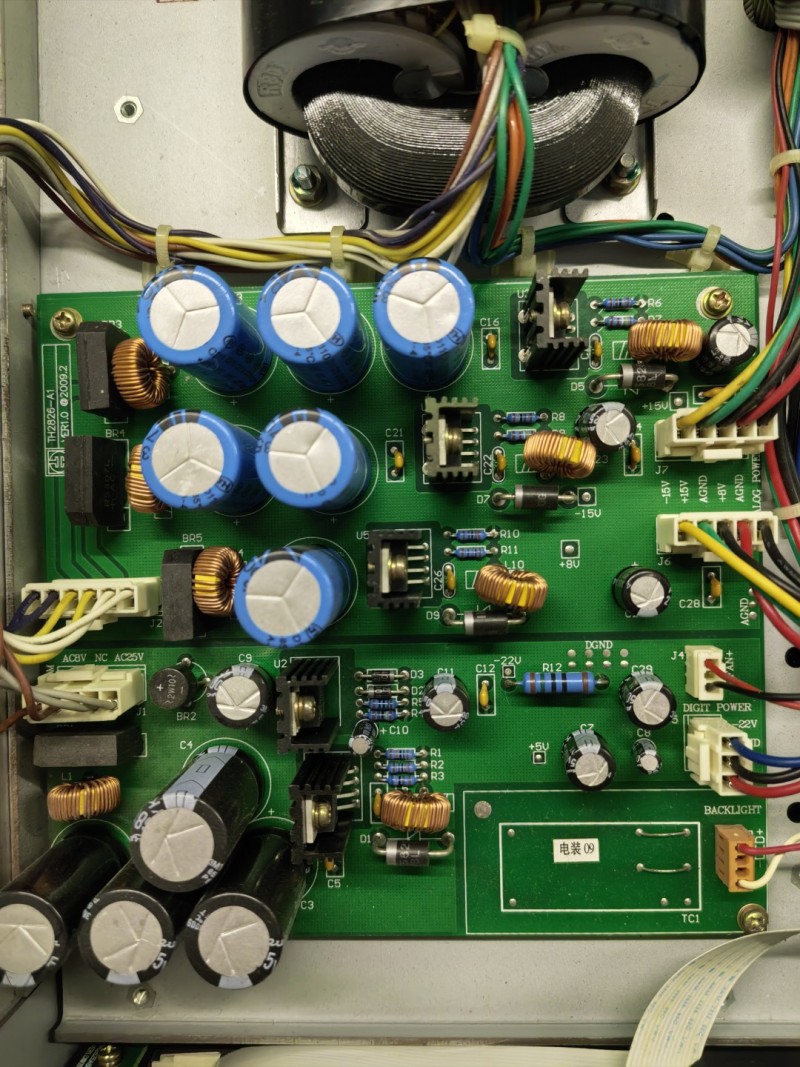

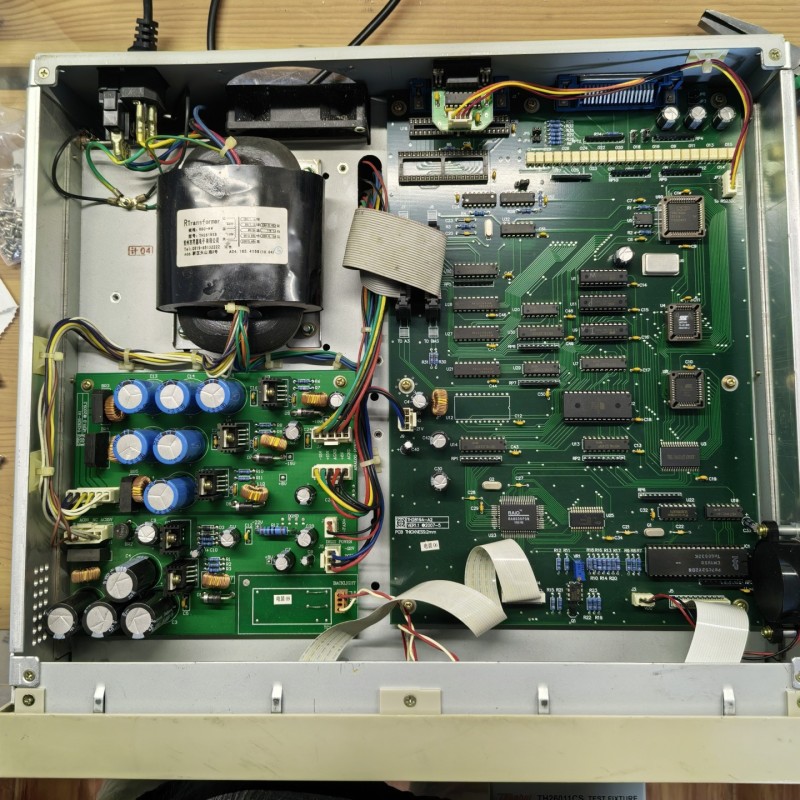

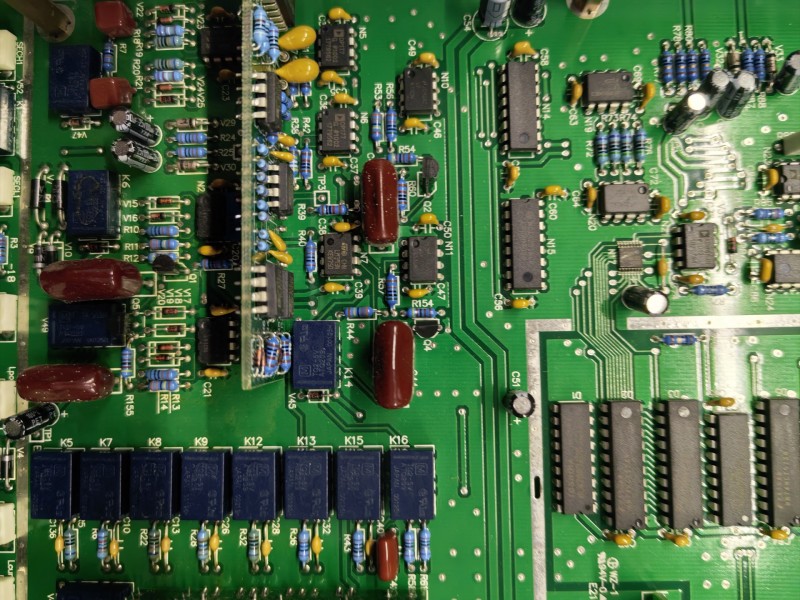

其它机器内部图

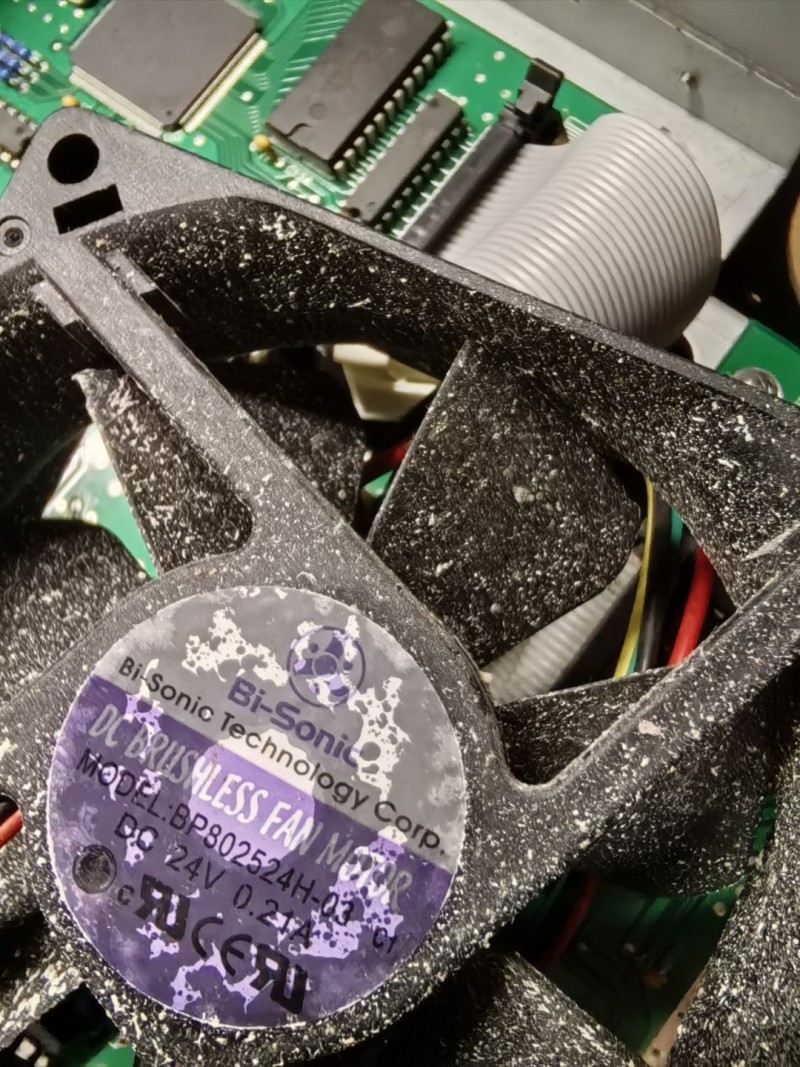

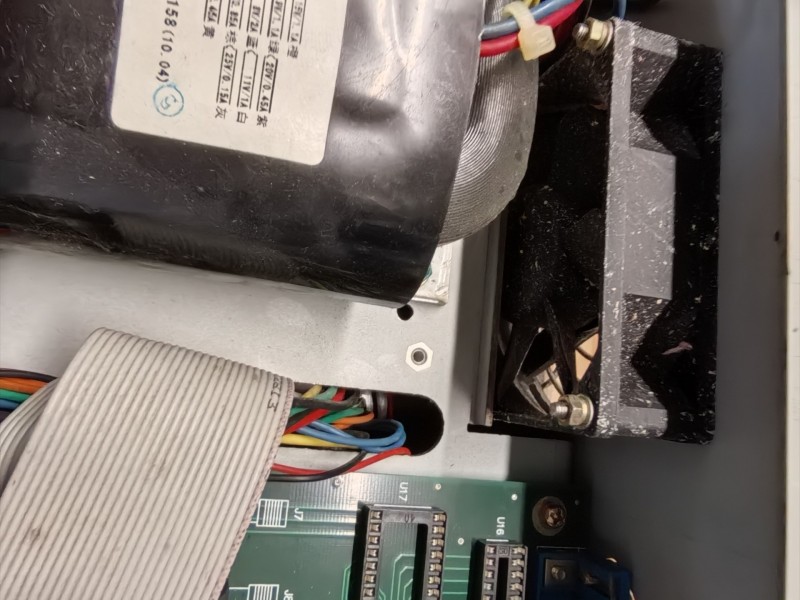

散热风扇插头
